Pascal jako jednostka ciśnienia

Pascal jako jednostka ciśnienia to podstawowa jednostka ciśnienia w układzie SI. Jeden pascal oznacza takie ciśnienie, jakie wywiera siła 1 niutona działająca prostopadle na powierzchnię 1 metra kwadratowego. Choć sama jednostka jest bardzo mała w porównaniu z ciśnieniami spotykanymi na co dzień, ma kluczowe znaczenie w hydrostatyce, czyli dziale fizyki badającym ciecze pozostające w spoczynku. Zrozumienie, czym jest pascal, pomaga poprawnie odróżniać ciśnienie od siły, analizować ciśnienie hydrostatyczne i opisywać działanie układów hydraulicznych.

Podstawa fizyczna: czym jest ciśnienie i dlaczego jego jednostką jest pascal

Ciśnienie jest wielkością fizyczną opisującą, jak silnie siła naciska na jednostkę powierzchni. W najprostszym ujęciu nie wystarczy wiedzieć, jaka działa siła. Trzeba jeszcze wiedzieć, na jakiej powierzchni ta siła jest rozłożona. Ta sama siła działająca na mały obszar daje duże ciśnienie, a działająca na duży obszar daje ciśnienie mniejsze.

p = F/A

gdzie:

p – ciśnienie w paskalach, Pa,
F – siła nacisku działająca prostopadle do powierzchni w niutonach, N,
A – pole powierzchni w metrach kwadratowych, m².

Z definicji wynika więc:

1 Pa = 1 N/m²

To bardzo ważne rozróżnienie: niuton jest jednostką siły, a pascal jednostką ciśnienia. Nie wolno ich utożsamiać. Siła mówi, jak mocno coś pcha lub ciągnie. Ciśnienie mówi, jak ta siła jest rozłożona na powierzchni.

W cieczach pozostających w spoczynku ciśnienie ma szczególny charakter. Działa we wszystkich kierunkach i w danym punkcie ma tę samą wartość niezależnie od orientacji małej powierzchni pomiarowej. To jedna z podstaw hydrostatyki.

Najważniejsze zależności: pascal w hydrostatyce i prawo Pascala

W hydrostatyce pascal pojawia się przede wszystkim przy opisie ciśnienia hydrostatycznego, czyli przyrostu ciśnienia wywołanego ciężarem słupa cieczy. Dla jednorodnej cieczy o stałej gęstości, znajdującej się w równowadze, obowiązuje zależność:

p = ρgh

gdzie:

p – przyrost ciśnienia hydrostatycznego w paskalach,
ρ – gęstość cieczy w kilogramach na metr sześcienny, kg/m³,
g – przyspieszenie grawitacyjne w metrach na sekundę do kwadratu, m/s²,
h – głębokość lub wysokość słupa cieczy w metrach, m.

Wzór p = ρgh nie opisuje zwykle całkowitego ciśnienia, lecz przyrost ciśnienia wynikający z ciężaru słupa cieczy. Jeśli na powierzchnię cieczy działa dodatkowo ciśnienie atmosferyczne albo inne ciśnienie zewnętrzne, to ciśnienie całkowite na głębokości h wynosi:

p_całk = p_pow + ρgh

gdzie p_pow jest ciśnieniem działającym na powierzchnię cieczy.

Z hydrostatyką wiąże się też prawo Pascala. Mówi ono, że zmiana ciśnienia wywierana na ciecz zamkniętą w naczyniu przenosi się bez zmniejszenia do każdego punktu cieczy i na ścianki naczynia. To właśnie dlatego układy hydrauliczne mogą przenosić duże siły.

Pascal jako jednostka pochodna układu SI

Nazwa jednostki pochodzi od Blaise’a Pascala, XVII-wiecznego francuskiego uczonego, który wniósł ważny wkład do badań nad ciśnieniem i równowagą płynów. Współczesna jednostka ciśnienia została nazwana jego nazwiskiem znacznie później, w ramach porządkowania układu SI.

Pascal jest jednostką pochodną. Wynika z bardziej podstawowych jednostek:

1 niuton = 1 kg·m/s²,
1 pascal = 1 N/m² = 1 kg/(m·s²).

To pokazuje zgodność wymiarową tej wielkości. Ciśnienie łączy ze sobą pojęcia siły i powierzchni.

Dlaczego pascal jest jednostką bardzo małą

Jeden pascal to niewielkie ciśnienie. W praktyce często używa się jego wielokrotności:

1 kPa = 1000 Pa,
1 MPa = 1 000 000 Pa,
1 hPa = 100 Pa.

Na przykład ciśnienie atmosferyczne przy poziomie morza wynosi w przybliżeniu 101 325 Pa, czyli około 1013 hPa lub 101,3 kPa. Z kolei w technice hydraulicznej często spotyka się wartości rzędu megapaskali.

Małość paskala dobrze uczy fizycznej pokory: codzienne ciśnienia bywają duże, choć nie zawsze to zauważamy.

Pascal a ciśnienie hydrostatyczne

W słupie cieczy ciśnienie rośnie wraz z głębokością. Dzieje się tak dlatego, że coraz niższe warstwy muszą utrzymać ciężar warstw leżących wyżej. Jeśli ciecz ma większą gęstość, ten wzrost jest szybszy. Jeśli przyspieszenie grawitacyjne jest większe, również szybciej rośnie ciśnienie.

W prostym modelu cieczy nieściśliwej ciśnienie hydrostatyczne:

zależy od głębokości,
zależy od gęstości cieczy,
zależy od przyspieszenia grawitacyjnego,
nie zależy od kształtu naczynia.

To ostatnie stwierdzenie bywa zaskakujące i prowadzi do tzw. paradoksu hydrostatycznego. Dwa naczynia o takim samym polu dna i tej samej wysokości słupa cieczy mogą wywierać na dno takie samo ciśnienie, mimo że zawierają różne objętości cieczy. O całkowitym oddziaływaniu cieczy na naczynie decydują jednak także siły działające na ściany.

Ciśnienie bezwzględne, względne i atmosferyczne

W praktyce trzeba odróżniać kilka pojęć:

ciśnienie atmosferyczne – ciśnienie wywierane przez atmosferę,
ciśnienie hydrostatyczne – przyrost ciśnienia wywołany ciężarem słupa cieczy,
ciśnienie bezwzględne – mierzone względem próżni,
ciśnienie względne – mierzone względem ciśnienia otoczenia, najczęściej atmosferycznego.

Jeśli nurek znajduje się pod wodą, odczuwa ciśnienie bezwzględne równe sumie ciśnienia atmosferycznego i hydrostatycznego. Natomiast niektóre przyrządy pokazują tylko nadciśnienie względem otoczenia, czyli ciśnienie względne.

To ważne praktycznie: wzór p = ρgh sam z siebie nie obejmuje całego ciśnienia w punkcie, jeśli na powierzchnię cieczy działa już jakieś ciśnienie.

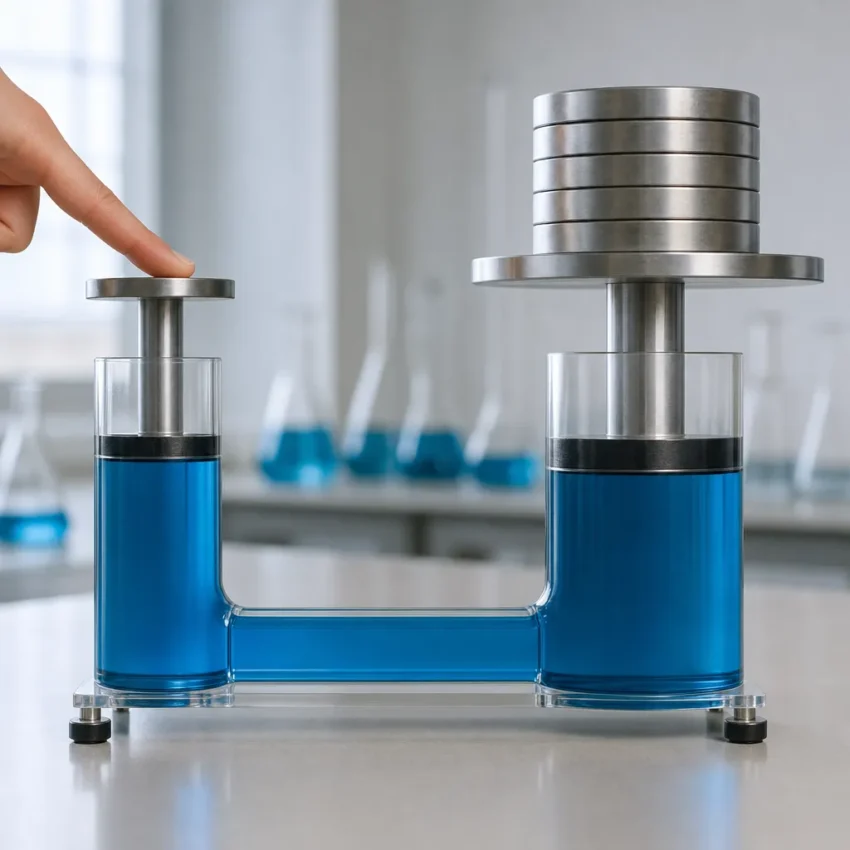

Prawo Pascala i działanie układów hydraulicznych

Jeżeli zamkniemy ciecz w układzie z tłokami o różnych polach powierzchni, to zgodnie z prawem Pascala zmiana ciśnienia przeniesie się w całej cieczy. Oznacza to, że:

p = F₁/A₁ = F₂/A₂

gdzie:

F₁, F₂ – siły działające na tłoki,
A₁, A₂ – pola powierzchni tłoków.

Jeśli drugi tłok ma większą powierzchnię, można uzyskać większą siłę:

F₂ = F₁ · A₂/A₁

Nie oznacza to jednak, że układ hydrauliczny wytwarza energię. Wzrost siły odbywa się kosztem większej drogi przebytej przez mniejszy tłok. W przybliżeniu, przy pominięciu strat:

F₁s₁ = F₂s₂

To klasyczna zasada zachowania energii w zastosowaniu do hydrauliki.

Pascal w pomiarach: manometry i barometry

Ciśnienie w paskalach mierzy się różnymi metodami. W hydrostatyce ważną rolę odgrywają przyrządy wykorzystujące równowagę słupów cieczy.

Manometr cieczowy porównuje dwa ciśnienia na podstawie różnicy wysokości słupów cieczy. Im większa różnica ciśnień, tym większa różnica poziomów. W prostym modelu:

Δp = ρgΔh

gdzie Δh jest różnicą wysokości słupów cieczy manometrycznej.

Barometr rtęciowy, historycznie związany z doświadczeniami Torricellego, wykorzystuje równowagę między ciśnieniem atmosferycznym a ciężarem słupa rtęci. Wysokość słupa rtęci zależy od ciśnienia atmosferycznego i gęstości rtęci. Zastosowanie gęstej cieczy pozwala ograniczyć rozmiary przyrządu. Gdyby użyć wody, potrzebny słup byłby wielokrotnie wyższy.

Najważniejsze informacje

Zagadnienie	Zależność lub opis	Znaczenie fizyczne	Przykład
Definicja paskala	1 Pa = 1 N/m²	Opisuje ciśnienie jako siłę przypadającą na jednostkę powierzchni	Nacisk 1 N rozłożony na powierzchni 1 m²
Ciśnienie a siła	p = F/A	Ta sama siła może dawać różne ciśnienie zależnie od pola powierzchni	Obcas wywiera większe ciśnienie niż szeroka podeszwa
Ciśnienie hydrostatyczne	p = ρgh	Wyraża przyrost ciśnienia od ciężaru słupa cieczy	Woda wywiera większe ciśnienie na większej głębokości
Ciśnienie całkowite	p_całk = p_pow + ρgh	Uwzględnia zarówno ciśnienie na powierzchni, jak i wkład hydrostatyczny	Ciśnienie pod powierzchnią wody otwartej na atmosferę
Prawo Pascala	Zmiana ciśnienia w zamkniętej cieczy przenosi się do wszystkich punktów	Pozwala przekazywać siłę w układach hydraulicznych	Podnośnik samochodowy, prasa hydrauliczna
Naczynia połączone	W tej samej cieczy poziomy równowagi są jednakowe	Na tej samej głębokości w jednorodnej cieczy ciśnienie jest takie samo	Poziom wody w rurkach połączonych
Manometr cieczowy	Δp = ρgΔh	Różnica wysokości słupów cieczy odpowiada różnicy ciśnień	Pomiar nadciśnienia w zbiorniku
Ograniczenia modelu	Zakłada ciecz w spoczynku, w przybliżeniu nieściśliwą i często o stałej gęstości	Pozwala stosować proste wzory, ale nie opisuje dokładnie każdego układu rzeczywistego	Bardzo duże głębokości lub duże zmiany temperatury wymagają dokładniejszych modeli

Praktyczne zastosowania paskala i ciśnienia w hydrostatyce

Jednostka pascal jest niezbędna wszędzie tam, gdzie trzeba opisać działanie cieczy w spoczynku lub prawie statycznych układów technicznych.

Podnośniki hydrauliczne – niewielka siła przyłożona do małego tłoka może dać dużą siłę na tłoku większym.
Hamulce hydrauliczne – nacisk na pedał zwiększa ciśnienie płynu hamulcowego, które przenosi się do wszystkich cylindrów roboczych.
Prasy hydrauliczne – wykorzystują prawo Pascala do uzyskiwania bardzo dużych sił nacisku.
Zapory i zbiorniki wodne – projektuje się je z uwzględnieniem wzrostu ciśnienia z głębokością; dolne partie muszą wytrzymywać większy nacisk.
Wieże ciśnień i instalacje wodociągowe – ciśnienie w sieci zależy między innymi od różnicy wysokości.
Manometry i ciśnieniomierze – pokazują ciśnienie w paskalach lub ich wielokrotnościach.
Nurkowanie – wraz z głębokością rośnie ciśnienie bezwzględne, co ma duże znaczenie biologiczne i techniczne.
Medycyna – pojęcie ciśnienia jest ważne choćby przy pomiarze ciśnienia krwi, choć tam często stosuje się również jednostki historyczne, takie jak mmHg.

Najczęstsze błędy i nieporozumienia

„Pascal to siła.” Nie. Pascal jest jednostką ciśnienia, a niuton jednostką siły.
„Więcej wody zawsze daje większe ciśnienie na dnie.” Nie zawsze. Na danej głębokości w tej samej cieczy ciśnienie zależy od wysokości słupa cieczy, a nie bezpośrednio od całkowitej objętości naczynia.
„Szerokie naczynie daje większe ciśnienie na tej samej głębokości.” W prostym modelu hydrostatycznym to fałsz. Liczy się głębokość, gęstość i grawitacja.
„Wzór p = ρgh daje zawsze całkowite ciśnienie.” Nie. Zwykle daje tylko przyrost ciśnienia hydrostatycznego względem powierzchni cieczy.
„Układ hydrauliczny tworzy energię.” Nie. Zwiększenie siły odbywa się kosztem drogi lub pracy wykonanej przez inny element układu.
„Ciśnienie działa tylko w dół.” W cieczy w spoczynku ciśnienie działa we wszystkich kierunkach.
„Ciśnienie atmosferyczne można pominąć zawsze.” Tylko wtedy, gdy interesuje nas ciśnienie względne lub różnica ciśnień. W innych sytuacjach trzeba je uwzględnić.

Jak zaobserwować i zmierzyć to zjawisko

Pascal jako jednostka ciśnienia nie jest „widoczny” bezpośrednio, ale skutki ciśnienia można łatwo zaobserwować. Bezpieczne doświadczenia edukacyjne pokazują, jak działa hydrostatyka.

Najprostsza obserwacja to naczynie z wodą i kilkoma otworami na różnych wysokościach. Woda wypływa dalej z niższego otworu niż z wyższego, co świadczy o większym ciśnieniu na większej głębokości. Sam przepływ po wypłynięciu należy już do hydrodynamiki, ale przyczyna różnicy leży w hydrostatyce.

Inny prosty pokaz to naczynia połączone. Po wlaniu tej samej cieczy do połączonych rurek poziomy wyrównują się. Jeśli użyje się dwóch niemieszających się cieczy o różnych gęstościach, wysokości ich słupów mogą być różne, ale ciśnienia na wspólnym poziomie muszą się równoważyć.

Pomiar liczbowy wykonuje się na przykład manometrem cieczowym. Znając gęstość cieczy manometrycznej i mierząc różnicę wysokości słupów, można obliczyć różnicę ciśnień ze wzoru Δp = ρgΔh.

Przykład liczbowy:

dane: woda o gęstości ρ ≈ 1000 kg/m³,
głębokość: h = 2 m,
przyspieszenie grawitacyjne: g = 9,81 m/s².

Wzór:

p = ρgh

Podstawienie:

p = 1000 · 9,81 · 2 = 19 620 Pa

Wynik:

p ≈ 19,6 kPa

Interpretacja: na głębokości 2 m w wodzie ciśnienie hydrostatyczne jest o około 19,6 kPa większe niż przy powierzchni. Aby otrzymać ciśnienie całkowite w wodzie otwartej na atmosferę, trzeba dodać ciśnienie atmosferyczne.

Ciekawostki

Nazwa pascal upamiętnia Blaise’a Pascala, ale współczesna definicja jednostki należy do nowoczesnego układu SI, a nie do epoki Pascala.
Ciśnienie atmosferyczne często podaje się w hektopaskalach, dlatego prognozy pogody używają skrótu hPa.
W technice wysokich ciśnień wygodniejsze są megapaskale, bo pojedynczy pascal jest zbyt mały.
W tej samej cieczy i na tej samej głębokości ciśnienie jest takie samo niezależnie od kształtu zbiornika.
Rtęć była używana w barometrach między innymi dlatego, że ma bardzo dużą gęstość, więc potrzebny słup cieczy może być stosunkowo krótki.
Rzeczywiste ciecze są w niewielkim stopniu ściśliwe, ale w wielu zadaniach hydrostatycznych można przyjąć model cieczy nieściśliwej.
Zmiany temperatury wpływają na gęstość cieczy, a więc także na dokładne wartości ciśnienia hydrostatycznego.
W bardzo małych skalach na ukształtowanie powierzchni cieczy wpływają menisk i napięcie powierzchniowe, co może mieć znaczenie przy precyzyjnych pomiarach wysokości słupa cieczy.

FAQ

Czy pascal i niuton to to samo?

Nie. Niuton jest jednostką siły, a pascal jednostką ciśnienia. Zachodzi zależność 1 Pa = 1 N/m², więc pascal uwzględnia nie tylko siłę, ale też powierzchnię jej działania.

Dlaczego w hydrostatyce używa się jednostki pascal?

Bo ciśnienie jest jedną z podstawowych wielkości opisujących stan cieczy w spoczynku. To właśnie ciśnienie decyduje o nacisku na dno i ściany naczynia, pracy manometrów oraz działaniu układów hydraulicznych.

Czy wzór p = ρgh zawsze obowiązuje?

Obowiązuje w warunkach równowagi hydrostatycznej, dla cieczy o w przybliżeniu stałej gęstości i przy znanym przyspieszeniu grawitacyjnym. Nie należy go bezrefleksyjnie stosować do szybko poruszających się cieczy ani do sytuacji, w których gęstość silnie się zmienia.

Czy ciśnienie hydrostatyczne zależy od kształtu naczynia?

Nie, jeśli porównujemy punkty na tej samej głębokości w tej samej jednorodnej cieczy znajdującej się w równowadze. Zależy od ρ, g i h, a nie od szerokości czy kształtu zbiornika.

Po co rozróżnia się ciśnienie bezwzględne i względne?

Bo przyrządy i obliczenia mogą odnosić się do różnych poziomów odniesienia. Ciśnienie bezwzględne mierzy się względem próżni, a względne względem ciśnienia otoczenia. W praktyce inżynierskiej to rozróżnienie ma duże znaczenie.

Dlaczego większy tłok w podnośniku daje większą siłę?

Bo przy tym samym ciśnieniu siła jest proporcjonalna do pola powierzchni: F = pA. Jeśli ciśnienie w cieczy jest takie samo, większa powierzchnia tłoka oznacza większą siłę. Nie oznacza to jednak zysku energii.

Czy ciśnienie atmosferyczne ma znaczenie pod wodą?

Tak. Na powierzchnię wody działa atmosfera, więc całkowite ciśnienie pod wodą jest sumą ciśnienia atmosferycznego i przyrostu hydrostatycznego. Pominąć ciśnienie atmosferyczne można tylko w niektórych zadaniach dotyczących różnic ciśnień.
