Jednostki ciśnienia to jednostki opisujące, jak duża siła nacisku przypada na jednostkę powierzchni. W układzie SI podstawową jednostką ciśnienia jest paskal, oznaczany symbolem Pa, przy czym 1 Pa = 1 N/m². Choć pytanie o jednostki wydaje się czysto formalne, w praktyce prowadzi ono wprost do najważniejszych pojęć hydrostatyki: różnicy między ciśnieniem a siłą, wpływu głębokości i gęstości cieczy na ciśnienie oraz sposobów pomiaru ciśnienia w cieczach i gazach. Zrozumienie jednostek ciśnienia jest konieczne zarówno przy analizie słupa wody w zbiorniku, jak i przy działaniu manometru, podnośnika hydraulicznego czy barometru.
Co fizycznie oznacza ciśnienie i dlaczego ma własne jednostki?
Ciśnienie jest wielkością fizyczną określającą, jak silnie dana substancja naciska na powierzchnię. Nie jest tym samym co siła. Dwie sytuacje mogą mieć tę samą siłę nacisku, ale różne ciśnienie, jeśli siła działa na różne pola powierzchni.
p = F/A
gdzie:
- p – ciśnienie, w paskalach (Pa),
- F – siła nacisku prostopadła do powierzchni, w niutonach (N),
- A – pole powierzchni, w metrach kwadratowych (m²).
Z definicji wynika więc jednostka:
1 Pa = 1 N/m²
To bardzo mała jednostka. Jeden paskal odpowiada sytuacji, w której siła jednego niutona działa równomiernie na powierzchnię jednego metra kwadratowego. W praktyce hydrostatycznej i technicznej często używa się wielokrotności: kPa (kilopaskal), MPa (megapaskal) oraz jednostek pozaukładowych, takich jak bar, atmosfera czy mmHg.
W hydrostatyce interesuje nas przede wszystkim ciecz w spoczynku albo w stanie równowagi. W takim układzie ciśnienie w cieczy działa we wszystkich kierunkach i rośnie wraz z głębokością. Nie analizujemy tu przepływu cieczy; to należy już do hydrodynamiki.
Najważniejsza zależność hydrostatyki: skąd bierze się ciśnienie w cieczy?
W cieczy pozostającej w równowadze ciśnienie rośnie wraz z głębokością, ponieważ niższe warstwy muszą podtrzymywać ciężar warstw znajdujących się wyżej. Dla cieczy jednorodnej, o stałej gęstości, w modelu cieczy nieściśliwej obowiązuje zależność:
p = ρgh
gdzie:
- p – przyrost ciśnienia hydrostatycznego wynikający z ciężaru słupa cieczy, w paskalach (Pa),
- ρ – gęstość cieczy, w kilogramach na metr sześcienny (kg/m³),
- g – przyspieszenie grawitacyjne, w metrach na sekundę do kwadratu (m/s²),
- h – głębokość mierzona od swobodnej powierzchni cieczy lub wysokość słupa cieczy, w metrach (m).
To bardzo ważne: wzór p = ρgh nie daje zawsze całkowitego ciśnienia, lecz tylko tę część, która wynika z ciężaru cieczy. Jeśli na powierzchnię cieczy działa dodatkowe ciśnienie, na przykład atmosferyczne, to ciśnienie całkowite na głębokości h wynosi:
pcałk = ppow + ρgh
gdzie ppow oznacza ciśnienie działające na powierzchnię cieczy, najczęściej ciśnienie atmosferyczne.
Wynika stąd kilka fundamentalnych faktów:
- na tej samej głębokości w tej samej jednorodnej cieczy ciśnienie jest takie samo,
- ciśnienie hydrostatyczne zależy od głębokości, gęstości cieczy i przyspieszenia grawitacyjnego,
- w prostym modelu nie zależy od kształtu naczynia,
- większa objętość cieczy nie musi oznaczać większego ciśnienia na tej samej głębokości.
Paskal, bar, atmosfera i inne jednostki ciśnienia
W nauce i technice spotyka się kilka jednostek ciśnienia. Najważniejszy jest paskal, ponieważ należy do układu SI i wynika wprost z definicji ciśnienia.
- 1 Pa = 1 N/m²,
- 1 kPa = 1000 Pa,
- 1 MPa = 1 000 000 Pa,
- 1 bar = 100 000 Pa,
- 1 atm ≈ 101 325 Pa,
- 1 mmHg ≈ 133,3 Pa.
Jednostka bar jest bardzo popularna w technice, na przykład przy opisie ciśnienia w instalacjach i zbiornikach. Atmosfera była historycznie związana z ciśnieniem atmosferycznym na poziomie morza. Milimetry słupa rtęci, czyli mmHg, przetrwały zwłaszcza w medycynie, na przykład przy pomiarze ciśnienia krwi.
Warto zauważyć, że jednostki takie jak mmHg czy centymetry słupa wody mają bezpośredni sens hydrostatyczny: odnoszą się do wysokości słupa cieczy, którego ciężar wywołuje określoną różnicę ciśnień.
Ciśnienie hydrostatyczne a atmosferyczne
Ciśnienie hydrostatyczne to przyrost ciśnienia wywołany ciężarem słupa cieczy. Ciśnienie atmosferyczne to ciśnienie wywierane przez powietrze atmosferyczne. Oba mają te same jednostki, ale różne pochodzenie fizyczne.
Jeśli zbiornik z wodą jest otwarty, to na jej powierzchnię działa atmosfera. Dlatego na pewnej głębokości w wodzie mamy:
pcałk = patm + ρgh
Dla przykładu, w wodzie na głębokości około 10 m przyrost ciśnienia hydrostatycznego wynosi w przybliżeniu 98 kPa, czyli prawie 1 atm. To dlatego nurkowie odczuwają wyraźny wzrost ciśnienia wraz z zanurzaniem.
Typowy błąd polega na pomijaniu ciśnienia atmosferycznego tam, gdzie trzeba obliczyć ciśnienie bezwzględne. W wielu zadaniach szkolnych oblicza się jednak tylko ciśnienie względne, czyli nadciśnienie względem atmosfery.
Ciśnienie bezwzględne i względne
Ciśnienie bezwzględne liczy się od zera fizycznego, czyli od idealnej próżni. Ciśnienie względne, zwane też manometrycznym, liczy się względem ciśnienia atmosferycznego.
- jeśli manometr pokazuje 200 kPa, najczęściej oznacza to nadciśnienie 200 kPa względem atmosfery,
- wtedy ciśnienie bezwzględne wynosi około 200 kPa + 101 kPa = 301 kPa,
- jeśli ciśnienie w naczyniu jest mniejsze od atmosferycznego, mówimy o podciśnieniu.
To rozróżnienie ma znaczenie w technice, medycynie, meteorologii i pomiarach laboratoryjnych. Dwa układy mogą mieć to samo ciśnienie względne, ale inne ciśnienie bezwzględne, jeśli znajdują się w różnych warunkach otoczenia.
Jednostki ciśnienia w prawie Pascala i układach hydraulicznych
Prawo Pascala mówi, że zmiana ciśnienia wywierana na ciecz zamkniętą rozchodzi się w całej cieczy i na ścianki naczynia. To jedno z podstawowych praw hydrostatyki.
W układzie hydraulicznym ciśnienie ma tę samą jednostkę co zawsze, czyli paskal. Jeśli na mały tłok działa siła F1 na powierzchnię A1, powstaje ciśnienie:
p = F1/A1
To samo ciśnienie działa na większy tłok o powierzchni A2, więc siła na nim wynosi:
F2 = pA2
Jeśli połączymy oba wzory, otrzymamy:
F2/A2 = F1/A1
Większa powierzchnia tłoka może więc dać większą siłę. Nie oznacza to jednak tworzenia energii. Wzrost siły odbywa się kosztem większej drogi przesunięcia mniejszego tłoka lub innych parametrów pracy układu. Rzeczywiste układy hydrauliczne mają też straty energii związane z tarciem i lepkością cieczy, co wykracza częściowo poza idealny model hydrostatyczny.
Jednostki ciśnienia w manometrach i barometrach
Manometr cieczowy wykorzystuje zależność między różnicą ciśnień a wysokością słupa cieczy. Dla tej samej cieczy manometrycznej większa różnica poziomów oznacza większą różnicę ciśnień.
Δp = ρgh
gdzie:
- Δp – różnica ciśnień, w Pa,
- ρ – gęstość cieczy manometrycznej, w kg/m³,
- g – przyspieszenie grawitacyjne, w m/s²,
- h – różnica wysokości poziomów cieczy, w m.
Im większa gęstość cieczy manometrycznej, tym mniejsza wysokość słupa wystarczy do zrównoważenia danej różnicy ciśnień. Dlatego historyczny barometr rtęciowy, kojarzony z doświadczeniami Torricellego, mógł mieć praktyczną wysokość około 760 mm, podczas gdy barometr wodny musiałby być wielokrotnie wyższy.
W rzeczywistych pomiarach znaczenie mogą mieć także temperatura, menisk i dokładność odczytu. Dla małych średnic rurek trzeba uwzględniać napięcie powierzchniowe i zjawiska kapilarne, bo mogą zniekształcać wysokość słupa cieczy.
Naczynia połączone, paradoks hydrostatyczny i nacisk cieczy
Zasada naczyń połączonych mówi, że w naczyniach połączonych, zawierających tę samą jednorodną ciecz i znajdujących się w równowadze, poziomy cieczy ustalają się na tej samej wysokości. Wynika to z faktu, że na tej samej głębokości ciśnienie musi być jednakowe.
Jeśli w naczyniach połączonych są różne ciecze, to wysokości ich słupów są różne. Równowaga wymaga, by na wspólnym poziomie ciśnienia były równe, więc ciecz o większej gęstości może mieć niższy słup.
Z tym związany jest paradoks hydrostatyczny. Dwa naczynia o tym samym polu dna i takiej samej wysokości cieczy wywierają na dno taką samą siłę:
F = pA = ρghA
choć mogą zawierać różne objętości cieczy. To nie przeczy zasadzie zachowania energii, ponieważ całkowita siła wywierana przez ciecz na naczynie obejmuje także siły działające na ściany boczne. W naczyniu rozszerzającym się ku górze ściany mogą przenosić część obciążenia inaczej niż w naczyniu zwężającym się.
W projektowaniu zapór, zbiorników i ścian basenów ważne jest też to, że ciśnienie rośnie z głębokością. Dlatego wypadkowa siła nacisku na pionową ścianę nie działa w połowie wysokości, lecz niżej, w punkcie zwanym środkiem parcia.
Najważniejsze informacje
| Zagadnienie | Zależność lub opis | Znaczenie fizyczne | Przykład |
|---|---|---|---|
| Definicja ciśnienia | p = F/A | Ciśnienie mówi, jaka siła przypada na jednostkę powierzchni; nie jest tym samym co sama siła. | Ta sama siła nacisku daje większe ciśnienie na ostrzu noża niż na szerokiej desce. |
| Jednostka SI | 1 Pa = 1 N/m² | Paskal jest podstawową jednostką ciśnienia w układzie SI. | Wyniki obliczeń hydrostatycznych standardowo podaje się w Pa, kPa lub MPa. |
| Ciśnienie hydrostatyczne | p = ρgh | Opisuje przyrost ciśnienia wynikający z ciężaru słupa cieczy. | Na większej głębokości pod wodą ciśnienie jest większe. |
| Ciśnienie całkowite w cieczy | pcałk = ppow + ρgh | Do przyrostu hydrostatycznego trzeba dodać ciśnienie działające na powierzchnię cieczy. | W otwartym zbiorniku należy uwzględnić ciśnienie atmosferyczne. |
| Prawo Pascala | Zmiana ciśnienia w zamkniętej cieczy rozchodzi się jednakowo. | Umożliwia działanie układów hydraulicznych i wzmacnianie siły przez zwiększenie pola tłoka. | Podnośnik samochodowy lub hamulec hydrauliczny. |
| Manometr cieczowy | Δp = ρgh | Różnica poziomów cieczy odpowiada różnicy ciśnień. | Rurka U do pomiaru nadciśnienia gazu. |
| Naczynia połączone | W tej samej cieczy poziomy wyrównują się; dla różnych cieczy decydują ich gęstości. | Równość ciśnień na tym samym poziomie wyznacza stan równowagi. | Wodowskaz, instalacje wodne, zbiorniki wyrównawcze. |
| Jednostki pozaukładowe | 1 bar = 100 000 Pa, 1 atm ≈ 101 325 Pa, 1 mmHg ≈ 133,3 Pa | Są wygodne praktycznie, ale w obliczeniach fizycznych najlepiej przechodzić do SI. | Ciśnienie w oponach w barach, ciśnienie krwi w mmHg. |
Praktyczne zastosowania jednostek ciśnienia w hydrostatyce i technice
Jednostki ciśnienia nie są tylko sprawą zapisu. Pozwalają porównywać zjawiska występujące w bardzo różnych skalach.
- Nurkowanie – wzrost ciśnienia wraz z głębokością ma znaczenie dla oddychania, sprzętu oraz bezpieczeństwa. W praktyce używa się zwykle barów lub atmosfer.
- Zapory i zbiorniki – oblicza się rozkład ciśnienia na ściany i dno, dobierając grubość konstrukcji.
- Wieże ciśnień i wodociągi – wysokość słupa wody przekłada się na ciśnienie w instalacji.
- Hamulce i podnośniki hydrauliczne – wykorzystują prawo Pascala, a parametry podaje się często w MPa lub barach.
- Manometry i barometry – zamieniają różnice ciśnień na mierzalną wysokość słupa cieczy lub wskazanie mechaniczne.
- Medycyna – ciśnienie krwi nadal tradycyjnie podaje się w mmHg.
- Geologia i budownictwo – ciśnienie wód gruntowych wpływa na fundamenty, tunele i konstrukcje podziemne.
- Biologia – organizmy wodne funkcjonują pod określonym ciśnieniem zewnętrznym, które zmienia się z głębokością.
W rzeczywistych układach technicznych trzeba uwzględniać więcej niż w modelu szkolnym: zmiany temperatury, niewielką ściśliwość cieczy, lepkość, obecność gazów rozpuszczonych oraz odkształcalność ścian zbiornika.
Najczęstsze błędy i nieporozumienia
- Ciśnienie to nie siła. Siła ma jednostkę niutona, a ciśnienie paskala. Nie wolno ich utożsamiać.
- Więcej cieczy nie zawsze oznacza większe ciśnienie. Na danej głębokości liczy się wysokość słupa cieczy, nie całkowita objętość zbiornika.
- Kształt naczynia nie zmienia ciśnienia hydrostatycznego na określonej głębokości w tej samej jednorodnej cieczy, jeśli układ jest w równowadze.
- Ciśnienie działa we wszystkich kierunkach, a nie tylko pionowo w dół.
- Wzór p = ρgh nie zawsze daje ciśnienie całkowite. Często trzeba dodać ciśnienie atmosferyczne lub inne ciśnienie działające na powierzchnię.
- Układ hydrauliczny nie tworzy energii. Większa siła na dużym tłoku jest okupiona większą drogą ruchu małego tłoka i stratami rzeczywistymi.
- Jednostki słupa cieczy nie są uniwersalne bez podania rodzaju cieczy. 10 cm słupa wody i 10 cm słupa rtęci oznaczają zupełnie różne ciśnienia, bo różne są gęstości.
Jak zaobserwować albo zmierzyć ciśnienie?

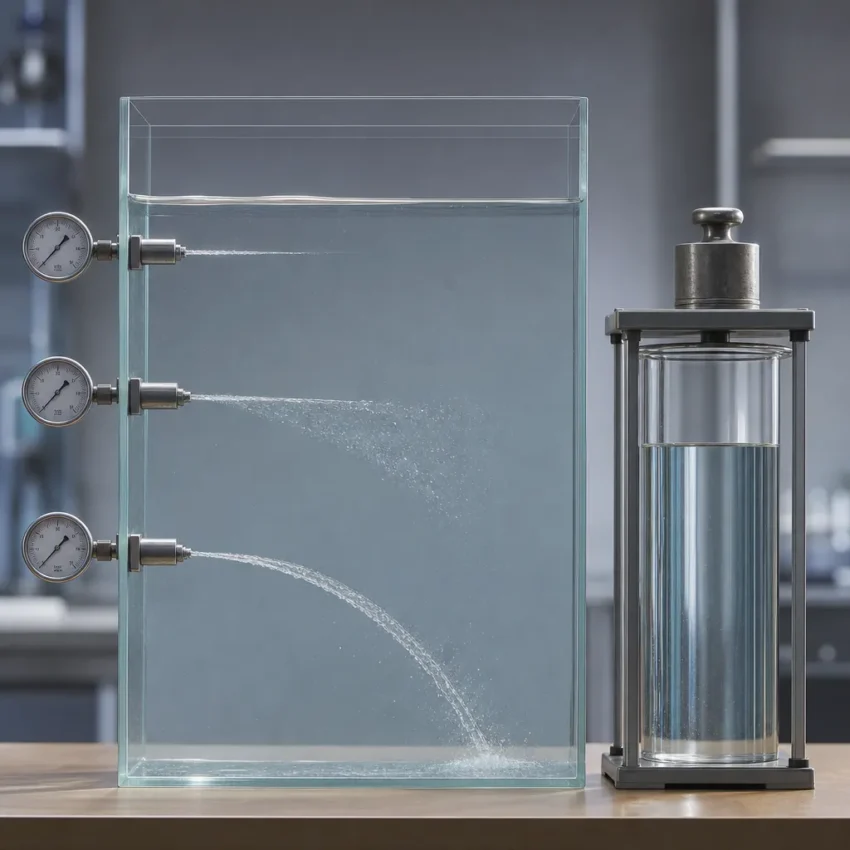

Najprostsza obserwacja hydrostatyczna polega na zauważeniu, że otwory zrobione niżej w ściance naczynia dają silniejszy wypływ cieczy. Sama analiza wypływu należy już częściowo do hydrodynamiki, ale przyczyna różnicy leży w hydrostatycznym wzroście ciśnienia z głębokością.
Bezpiecznym doświadczeniem edukacyjnym jest obserwacja naczyń połączonych z wodą. Poziomy cieczy ustawiają się na tej samej wysokości, co pokazuje, że na wspólnym poziomie ciśnienia muszą się zrównoważyć.
Do pomiaru ciśnienia stosuje się:
- manometry cieczowe – mierzą różnicę ciśnień przez różnicę wysokości słupów cieczy,
- manometry sprężynowe – ciśnienie odkształca element sprężysty,
- barometry – mierzą ciśnienie atmosferyczne, klasycznie za pomocą słupa rtęci,
- czujniki elektroniczne – powszechne w technice, medycynie i meteorologii.
Przykład liczbowy: ile wynosi przyrost ciśnienia hydrostatycznego w wodzie na głębokości 2 m?
Dane:
- ρ ≈ 1000 kg/m³,
- g ≈ 9,81 m/s²,
- h = 2 m.
Wzór:
p = ρgh
Podstawienie:
p = 1000 · 9,81 · 2 = 19 620 Pa
Wynik:
p ≈ 19,6 kPa
Interpretacja: na głębokości 2 m w wodzie ciśnienie jest o około 19,6 kPa większe niż na powierzchni. Aby obliczyć ciśnienie całkowite w otwartym zbiorniku, trzeba dodać jeszcze ciśnienie atmosferyczne.
Ciekawostki
- Paskal otrzymał nazwę na cześć Blaise’a Pascala, który badał między innymi właściwości cieczy i ciśnienia.
- Jednostka mmHg przetrwała do dziś głównie z powodów historycznych i praktycznych, mimo że nie należy do SI.
- W przybliżeniu każde 10 m zanurzenia w wodzie zwiększa ciśnienie hydrostatyczne o niemal 1 atmosferę.
- Rtęć była wygodna w barometrach nie tylko z powodu dużej gęstości, lecz także dlatego, że ma małe ciśnienie pary w zwykłych warunkach.
- W modelu szkolnym ciecze traktuje się często jako nieściśliwe, ale w rzeczywistości są one ściśliwe, choć zwykle w niewielkim stopniu.
- Ciśnienie w tej samej cieczy na tej samej głębokości jest jednakowe niezależnie od tego, czy naczynie jest wąskie, szerokie, rozszerzane czy zwężane.
- Wysokie ciśnienie nie musi oznaczać dużej siły całkowitej; mała powierzchnia może dawać duże ciśnienie przy umiarkowanej sile.
- Areometr, używany do pomiaru gęstości cieczy, pośrednio wykorzystuje zależności hydrostatyczne i siłę wyporu, choć to już temat łączący kilka praw fizyki cieczy.
FAQ
Jaka jest podstawowa jednostka ciśnienia w układzie SI?
Podstawową jednostką jest paskal (Pa). Jeden paskal to jeden niuton siły działający na powierzchnię jednego metra kwadratowego: 1 Pa = 1 N/m².
Czym różni się ciśnienie od siły?
Siła mówi, jak mocno coś naciska, a ciśnienie mówi, jak ta siła jest rozłożona na powierzchni. Ta sama siła może dawać małe lub duże ciśnienie w zależności od pola powierzchni.
Czy wzór p = ρgh daje zawsze pełne ciśnienie w cieczy?
Nie. Wzór p = ρgh opisuje przyrost ciśnienia hydrostatycznego wynikający z ciężaru słupa cieczy. Jeśli na powierzchni działa ciśnienie atmosferyczne albo inne zewnętrzne, należy je dodać, aby otrzymać ciśnienie całkowite.
Dlaczego w różnych naczyniach na tej samej głębokości ciśnienie może być takie samo?
W warunkach równowagi hydrostatycznej ciśnienie zależy od głębokości, gęstości cieczy i przyspieszenia grawitacyjnego, a nie od kształtu naczynia. To jeden z podstawowych wniosków z zależności p = ρgh.
Po co używa się jednostek takich jak bar albo mmHg, skoro istnieje paskal?
Paskal jest jednostką podstawową SI, ale w praktyce bar i mmHg bywają wygodniejsze. Bar dobrze odpowiada typowym ciśnieniom technicznym, a mmHg zachowało się w medycynie i historycznych metodach pomiaru.
Co pokazuje manometr: ciśnienie bezwzględne czy względne?
Najczęściej zwykły manometr pokazuje ciśnienie względne, czyli różnicę względem ciśnienia atmosferycznego. Aby otrzymać ciśnienie bezwzględne, trzeba do niego dodać ciśnienie atmosferyczne.
Od czego zależy wysokość słupa cieczy w manometrze?
Zależy od różnicy ciśnień, gęstości cieczy manometrycznej i przyspieszenia grawitacyjnego. Dla prostego przypadku obowiązuje zależność Δp = ρgh.
