Nadciśnienie

Nadciśnienie to ciśnienie większe od ciśnienia odniesienia, najczęściej większe od ciśnienia atmosferycznego. W hydrostatyce pojęcie to opisuje sytuację, w której ciecz lub gaz wywierają ciśnienie wyższe niż panujące w otoczeniu, a różnica ta może wynikać z wysokości słupa cieczy, sprężenia układu albo zewnętrznego nacisku. Mówiąc prościej: jeśli manometr pokazuje wartość dodatnią względem atmosfery, mamy do czynienia z nadciśnieniem. To pojęcie jest kluczowe w układach hydraulicznych, wodociągach, zbiornikach, manometrach i wszędzie tam, gdzie liczy się nie samo ciśnienie całkowite, lecz jego nadwyżka ponad ciśnienie otoczenia.

Podstawa fizyczna: czym dokładnie jest nadciśnienie?

W fizyce ciśnienie to iloraz siły nacisku i pola powierzchni, na którą działa ta siła.

p = F/A

gdzie:

• p – ciśnienie w paskalach, Pa,
• F – siła prostopadła do powierzchni w niutonach, N,
• A – pole powierzchni w metrach kwadratowych, m².

Trzeba od razu odróżnić ciśnienie od siły. Ciśnienie mówi, jak silnie „rozłożony” jest nacisk na jednostkę powierzchni. Ta sama siła działająca na małą powierzchnię daje większe ciśnienie niż działająca na powierzchnię dużą.

Nadciśnienie nie jest osobnym „rodzajem” ciśnienia, lecz różnicą ciśnień. Najczęściej definiuje się je jako:

p_nad = p_bezwzgl − p_atm

gdzie:

• p_nad – nadciśnienie, czyli ciśnienie względne dodatnie,
• p_bezwzgl – ciśnienie bezwzględne, mierzone względem próżni,
• p_atm – ciśnienie atmosferyczne.

Jeżeli ciśnienie wewnątrz zbiornika wynosi tyle samo co na zewnątrz, nadciśnienie jest równe zero. Jeżeli jest większe, nadciśnienie jest dodatnie. Jeżeli mniejsze, mówimy o podciśnieniu względem atmosfery.

Najważniejszy mechanizm: skąd bierze się nadciśnienie w cieczy?

W hydrostatyce najważniejszym źródłem wzrostu ciśnienia w cieczy jest ciężar słupa cieczy. Dla cieczy jednorodnej, pozostającej w spoczynku, o w przybliżeniu stałej gęstości, przyrost ciśnienia wraz z głębokością opisuje wzór:

p = ρgh

gdzie:

• p – przyrost ciśnienia hydrostatycznego w paskalach Pa,
• ρ – gęstość cieczy w kilogramach na metr sześcienny kg/m³,
• g – przyspieszenie grawitacyjne w metrach na sekundę do kwadratu m/s²,
• h – głębokość poniżej swobodnej powierzchni cieczy albo wysokość słupa cieczy w metrach m.

Ten wzór nie daje zawsze ciśnienia całkowitego. Opisuje on przyrost ciśnienia wynikający z ciężaru słupa cieczy. Jeśli na powierzchnię cieczy działa już jakieś ciśnienie, na przykład atmosferyczne albo dodatkowe ciśnienie w zamkniętym zbiorniku, to ciśnienie na głębokości wynosi:

p_całk = p_pow + ρgh

gdzie p_pow to ciśnienie działające na powierzchnię cieczy.

To właśnie z tej zależności wynika bardzo ważna intuicja: nadciśnienie może być skutkiem zanurzenia w cieczy, ale może też pochodzić z dodatkowego sprężenia cieczy w zamkniętym układzie. W obu przypadkach chodzi o nadwyżkę ponad ciśnienie odniesienia.

Ciśnienie hydrostatyczne a nadciśnienie

Ciśnienie hydrostatyczne jest związane z położeniem punktu w cieczy znajdującej się w równowadze. Im większa głębokość, tym większy nacisk wywierają wyżej położone warstwy cieczy. Jeśli powierzchnia cieczy jest otwarta i styka się z atmosferą, to ciśnienie bezwzględne na głębokości h jest równe sumie ciśnienia atmosferycznego i przyrostu hydrostatycznego.

W praktyce często interesuje nas tylko ten przyrost, czyli właśnie nadwyżka ponad atmosferę. W takim przypadku na głębokości h w otwartym zbiorniku nadciśnienie ma wartość:

p_nad = ρgh

To wyjaśnia, dlaczego nurkowie odczuwają coraz większe ciśnienie wraz z głębokością. Nie dlatego, że „wody jest więcej obok”, lecz dlatego, że rośnie wysokość słupa cieczy nad nimi.

Ciśnienie bezwzględne, atmosferyczne i względne

Jednym z najczęstszych źródeł nieporozumień jest mieszanie różnych sposobów opisywania ciśnienia.

• Ciśnienie bezwzględne mierzy się względem próżni.
• Ciśnienie atmosferyczne to ciśnienie wywierane przez powietrze atmosferyczne.
• Ciśnienie względne mierzy się względem ciśnienia otoczenia; jego dodatnia wartość to nadciśnienie.

Przykład: jeśli manometr zbiornika pokazuje 200 kPa, zwykle oznacza to 200 kPa ponad atmosferę. Ciśnienie bezwzględne wewnątrz jest wtedy większe o wartość ciśnienia atmosferycznego.

W meteorologii i fizyce atmosfery częściej podaje się ciśnienie bezwzględne. W technice hydraulicznej i pneumatycznej bardzo często operuje się nadciśnieniem, bo to ono decyduje o pracy urządzeń i o obciążeniu ścian zbiorników względem otoczenia.

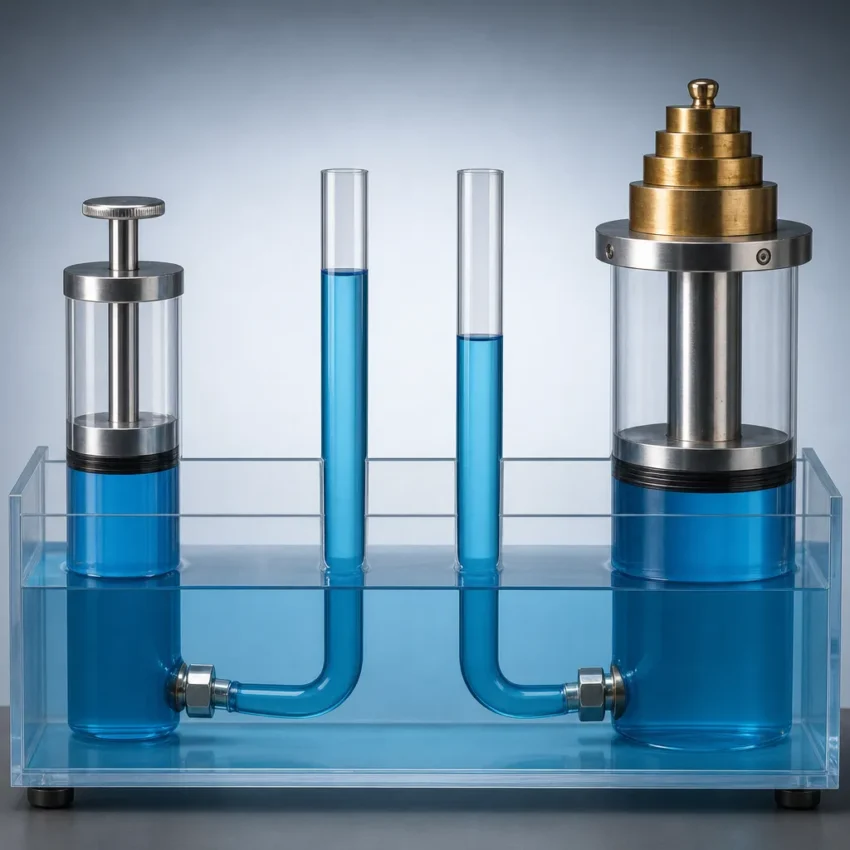

Prawo Pascala i przenoszenie nadciśnienia

Jeżeli zamknięta ciecz znajduje się w równowadze i wywieramy na nią dodatkowe ciśnienie, to zgodnie z prawem Pascala zmiana ciśnienia rozchodzi się w cieczy jednakowo we wszystkich kierunkach. To jedno z najważniejszych praw hydrostatyki.

Oznacza to, że nadciśnienie wprowadzone w jednym miejscu zamkniętego układu pojawia się również w innych jego częściach. Z tej zasady korzystają:

• prasy hydrauliczne,
• podnośniki hydrauliczne,
• hamulce hydrauliczne,
• strzykawki i siłowniki hydrauliczne.

Jeśli na mały tłok działa siła F₁ na pole A₁, wytwarzane ciśnienie wynosi:

p = F₁/A₁

To samo ciśnienie działa na większy tłok o polu A₂, więc siła na nim może wynosić:

F₂ = pA₂ = F₁A₂/A₁

Większa powierzchnia tłoka umożliwia uzyskanie większej siły, ale układ hydrauliczny nie tworzy energii. Zwiększenie siły odbywa się kosztem większej drogi ruchu małego tłoka albo innych ograniczeń rzeczywistego układu, takich jak tarcie i straty.

Nadciśnienie w naczyniach połączonych i zbiornikach

Zasada naczyń połączonych mówi, że w tej samej jednorodnej cieczy pozostającej w równowadze poziomy cieczy w połączonych ramionach wyrównują się, jeśli na ich powierzchnie działa to samo ciśnienie. Wynika to z faktu, że punkty położone na tej samej głębokości w tej samej cieczy mają takie samo ciśnienie.

Jeśli jednak na jedną powierzchnię działa większe ciśnienie, pojawia się różnica poziomów. Wtedy nadciśnienie można wyznaczyć z wysokości słupa cieczy. To podstawa działania manometrów cieczowych.

Dla dwóch niemieszających się cieczy o różnych gęstościach w naczyniach połączonych warunek równowagi przy tej samej wysokości odniesienia prowadzi do zależności typu:

ρ₁g h₁ = ρ₂g h₂

Stąd widać, że ciecz gęstsza tworzy niższy słup dla tej samej różnicy ciśnień. Dlatego w manometrach historycznie używano m.in. rtęci.

Nadciśnienie a nacisk na ściany i dno

Ciecz wywiera ciśnienie nie tylko na dno, ale we wszystkich kierunkach, także na ściany pionowe i powierzchnie nachylone. Wartość ciśnienia rośnie z głębokością, więc nacisk na zaporę lub ścianę zbiornika nie jest równomierny. U dołu jest większy niż u góry.

W prostym modelu siła działająca na dno poziomego naczynia o polu A wynosi:

F = pA = ρghA

To prowadzi do tak zwanego paradoksu hydrostatycznego. Naczynia o tym samym polu dna i tej samej wysokości cieczy mogą wywierać takie samo ciśnienie na dno, mimo że zawierają różne objętości cieczy. Nie przeczy to zasadom mechaniki, ponieważ całkowity układ sił obejmuje także nacisk na ściany naczynia.

W projektowaniu rzeczywistych konstrukcji, takich jak zbiorniki, śluzy czy zapory, trzeba uwzględniać rozkład ciśnienia oraz położenie środka parcia, czyli punktu przyłożenia wypadkowej siły nacisku.

Ograniczenia modelu i warunki stosowania wzorów

Wzory hydrostatyczne stosuje się poprawnie wtedy, gdy ciecz pozostaje w stanie równowagi lub w przybliżeniu można ją tak traktować. Klasyczna hydrostatyka nie opisuje szczegółowo przepływów, turbulencji ani strat lepkościowych w ruchu cieczy; to należy już do hydrodynamiki.

Najczęstsze założenia szkolnego modelu są następujące:

• ciecz jest jednorodna,
• gęstość cieczy jest stała,
• ciecz jest nieściśliwa w przybliżeniu,
• temperatura nie zmienia istotnie gęstości,
• układ jest w równowadze hydrostatycznej.

W rzeczywistości ciecze są w niewielkim stopniu ściśliwe, a ich gęstość zależy od temperatury i czasem także od ciśnienia. Przy zwykłych szkolnych i inżynierskich obliczeniach dla wody oraz umiarkowanych ciśnień przybliżenie nieściśliwości jest jednak bardzo użyteczne.

Najważniejsze informacje

Zagadnienie	Zależność lub opis	Znaczenie fizyczne	Przykład
Definicja nadciśnienia	Nadciśnienie to dodatnia różnica między ciśnieniem bezwzględnym a ciśnieniem atmosferycznym.	Pokazuje, o ile ciśnienie w układzie przewyższa ciśnienie otoczenia.	Manometr w instalacji wodnej wskazuje wartość większą od zera.
Ciśnienie jako wielkość fizyczna	p = F/A, gdzie F to siła nacisku, a A to pole powierzchni.	Rozróżnia ciśnienie od samej siły; ta sama siła może dawać różne ciśnienia.	Mały tłok wywołuje duże ciśnienie przy umiarkowanej sile.
Przyrost ciśnienia hydrostatycznego	p = ρgh dla cieczy o stałej gęstości w równowadze.	Opisuje wzrost ciśnienia wraz z głębokością wskutek ciężaru słupa cieczy.	Nurek głębiej pod wodą doświadcza większego nadciśnienia.
Ciśnienie całkowite w cieczy	pcałk = ppow + ρgh.	Do przyrostu hydrostatycznego trzeba dodać ciśnienie działające na powierzchnię cieczy.	W zbiorniku zamkniętym liczy się zarówno sprężenie nad lustrem cieczy, jak i głębokość.
Prawo Pascala	Zmiana ciśnienia w zamkniętej cieczy przenosi się jednakowo we wszystkich kierunkach.	Umożliwia stosowanie układów hydraulicznych i wzmacnianie siły przez zmianę pola tłoka.	Podnośnik samochodowy, prasa hydrauliczna, hamulce.
Naczynia połączone	W tej samej cieczy i przy tym samym ciśnieniu na powierzchni poziomy się wyrównują.	Równość ciśnień na tej samej głębokości wyznacza równowagę układu.	Poziom wody w rurkach połączonych jest taki sam.
Wpływ gęstości cieczy	Im większa gęstość ρ, tym większy przyrost ciśnienia na tej samej głębokości.	Ta sama wysokość słupa różnych cieczy daje różne nadciśnienia.	Rtęć w manometrze wymaga mniejszej wysokości słupa niż woda.
Niezależność od kształtu naczynia	W prostym modelu ciśnienie hydrostatyczne zależy od ρ, g i h, a nie od kształtu zbiornika.	Obala intuicję, że „więcej wody z boku” musi zwiększać ciśnienie na danej głębokości.	Wąskie i szerokie naczynie z tą samą cieczą i tym samym poziomem dają takie samo ciśnienie na dnie.

Praktyczne przykłady zastosowania nadciśnienia

Najbardziej oczywiste zastosowania nadciśnienia dotyczą techniki hydraulicznej. W podnośniku hydraulicznym niewielka siła przyłożona do małego tłoka może wywołać duże ciśnienie, a to z kolei dużą siłę na większym tłoku. Tak działają podnośniki warsztatowe i prasy.

W hamulcach hydraulicznych nadciśnienie przenoszone przez płyn hamulcowy pozwala równomiernie przekazać siłę z pedału na układ hamulcowy przy kołach. To przykład praktycznego wykorzystania prawa Pascala.

W wodociągach nadciśnienie decyduje o tym, czy woda dopłynie na wyższe piętra. Źródłem jest zwykle różnica wysokości, na przykład wieża ciśnień, albo praca pomp. Sam wzór ρgh pokazuje, dlaczego większa wysokość zbiornika zwiększa ciśnienie w instalacji.

W manometrach cieczowych różnica poziomów słupa cieczy pozwala wyznaczyć nadciśnienie. Im większa różnica ciśnień, tym większa różnica wysokości. Wpływ ma również gęstość cieczy manometrycznej.

W medycynie pojęcie nadciśnienia pojawia się także przy pomiarze ciśnienia płynów w układach biologicznych, choć sama fizjologia krążenia wykracza poza prostą hydrostatykę. Hydrostatyczny składnik ciśnienia ma jednak znaczenie, gdy zmienia się położenie ciała względem pola grawitacyjnego.

W geologii i inżynierii lądowej nadciśnienie w wodzie gruntowej wpływa na obciążenia fundamentów, stateczność wykopów i działanie zapór. W zbiornikach i urządzeniach ciśnieniowych trzeba uwzględniać nie tylko nadciśnienie robocze, ale też bezpieczeństwo materiałów i połączeń.

Najczęstsze błędy i nieporozumienia

• Więcej cieczy nie zawsze oznacza większe ciśnienie na tej samej głębokości. W prostym modelu liczą się głębokość, gęstość i grawitacja, a nie całkowita objętość zbiornika.
• Szerokość naczynia nie zmienia ciśnienia hydrostatycznego na określonej głębokości w tej samej cieczy.
• Ciśnienie to nie siła. Siła zależy od ciśnienia i powierzchni, na którą ciśnienie działa.
• Wzór p = ρgh nie daje zawsze ciśnienia całkowitego, lecz przyrost ciśnienia od słupa cieczy.
• Ciśnienie atmosferyczne działa także na powierzchnię cieczy, więc nie wolno go pomijać przy liczeniu ciśnienia bezwzględnego.
• Układ hydrauliczny nie mnoży energii. Zysk siły wiąże się z odpowiednią zmianą drogi i pracy.
• Nadciśnienie nie musi wynikać tylko z głębokości. Może być skutkiem sprężenia cieczy lub nacisku zewnętrznego w zamkniętym układzie.

Jak zaobserwować albo zmierzyć nadciśnienie?

Najprostszą metodą pomiaru nadciśnienia jest użycie manometru. W manometrze sprężynowym odkształcenie elementu pomiarowego zależy od różnicy między ciśnieniem w układzie a ciśnieniem otoczenia. W manometrze cieczowym mierzy się różnicę wysokości słupów cieczy.

Dla prostego manometru U-rurkowego obowiązuje zależność:

Δp = ρgh

gdzie:

• Δp – różnica ciśnień w paskalach,
• ρ – gęstość cieczy manometrycznej w kg/m³,
• g – przyspieszenie grawitacyjne w m/s²,
• h – różnica poziomów cieczy w ramionach manometru w m.

Można też zaobserwować nadciśnienie pośrednio. Jeśli woda z otwartego zbiornika położonego wysoko wypływa z instalacji na niższym poziomie, to w przewodzie panuje nadciśnienie względem lokalnego otoczenia. Podobnie balon, piłka czy zamknięta butelka z napojem gazowanym zawierają gaz pod nadciśnieniem.

Historycznie ważnym przyrządem był barometr rtęciowy Torricellego. Mierzył on ciśnienie atmosferyczne, czyli w pewnym sensie „tło”, względem którego określa się nadciśnienie i podciśnienie. Wysokość słupa rtęci jest tu miarą ciśnienia powietrza, a nie ciśnienia względnego w zbiorniku.

Do prostych, bezpiecznych obserwacji edukacyjnych wystarczy strzykawka bez igły. Naciskając tłok, zwiększa się ciśnienie cieczy lub powietrza w środku. To jakościowy przykład powstawania nadciśnienia, choć dokładny opis dla gazu wykracza poza ścisłą hydrostatykę cieczy.

Ciekawostki

• Nurek odczuwa wzrost ciśnienia głównie z powodu przyrostu hydrostatycznego, a nie dlatego, że „wokół jest dużo wody”.
• W wodzie morskiej ciśnienie rośnie szybciej z głębokością niż w wodzie słodkiej, bo gęstość jest większa.
• Rtęć była używana w barometrach i manometrach dlatego, że ma bardzo dużą gęstość, więc potrzebny słup cieczy jest stosunkowo niski.
• Hydrostatyczny paradoks pokazuje, że intuicja oparta wyłącznie na ilości cieczy bywa zawodna.
• W układach technicznych często podaje się ciśnienie w kilopaskalach kPa, megapaskalach MPa lub barach, choć jednostką SI pozostaje paskal.
• Ciśnienie na tej samej głębokości w tej samej cieczy jest takie samo niezależnie od kierunku i kształtu naczynia.
• Rzeczywiste ciecze są lekko ściśliwe, ale dla wielu zastosowań inżynierskich można to zaniedbać.
• Wysokie nadciśnienie robocze w hydraulice wymaga bardzo szczelnych połączeń i odpowiedniej wytrzymałości materiałów.

FAQ

Czy nadciśnienie to to samo co wysokie ciśnienie?

Nie całkiem. Nadciśnienie oznacza ciśnienie większe od ciśnienia odniesienia, zwykle atmosferycznego. Można mieć wysokie ciśnienie bezwzględne, ale istotne technicznie jest często to, o ile przewyższa ono atmosferę.

Dlaczego wzór p = ρgh nie zależy od kształtu naczynia?

Bo w warunkach równowagi hydrostatycznej ciśnienie na danej głębokości zależy od ciężaru słupa cieczy nad rozważanym punktem w sensie lokalnym, a nie od całkowitej objętości czy bocznego rozszerzenia zbiornika. Kształt wpływa na rozkład sił na ścianach, ale nie na samo ciśnienie na określonej głębokości w tej samej cieczy.

Czy ciśnienie na dnie zależy od ilości wody w zbiorniku?

Nie bezpośrednio. W prostym modelu zależy od gęstości cieczy, przyspieszenia grawitacyjnego i wysokości słupa cieczy nad dnem. Dwa zbiorniki o tej samej wysokości cieczy mogą dawać to samo ciśnienie na dnie, nawet jeśli mieszczą różne ilości wody.

Jak odróżnić ciśnienie bezwzględne od nadciśnienia?

Ciśnienie bezwzględne liczy się od próżni, a nadciśnienie od ciśnienia atmosferycznego. Jeśli manometr pokazuje zero, to ciśnienie w układzie jest w przybliżeniu równe atmosferycznemu, ale ciśnienie bezwzględne nadal nie jest zerowe.

Dlaczego większy tłok w hydraulice daje większą siłę?

Bo przy tym samym ciśnieniu siła jest proporcjonalna do pola powierzchni: F = pA. Jeśli ciśnienie przenosi się zgodnie z prawem Pascala, większy tłok doświadcza większej siły. Nie oznacza to jednak zysku energii, ponieważ zmienia się droga ruchu i praca wejściowa.

Czy nadciśnienie można mierzyć bezpośrednio wysokością słupa cieczy?

Tak. W manometrach cieczowych różnica poziomów odpowiada różnicy ciśnień zgodnie z zależnością Δp = ρgh. Im gęstsza ciecz manometryczna, tym mniejsza potrzebna wysokość słupa dla tej samej różnicy ciśnień.

Czy ciśnienie hydrostatyczne i atmosferyczne to to samo?

Nie. Ciśnienie atmosferyczne wywiera powietrze atmosferyczne, a ciśnienie hydrostatyczne jest przyrostem ciśnienia w cieczy wynikającym z ciężaru jej słupa. W otwartym zbiorniku oba efekty się sumują, gdy liczymy ciśnienie bezwzględne.

Czy nadciśnienie zawsze jest związane z wodą?

Nie. Pojęcie nadciśnienia dotyczy zarówno cieczy, jak i gazów. W hydrostatyce szczególnie interesuje nas jednak nadciśnienie w cieczach pozostających w spoczynku oraz jego skutki dla równowagi, nacisku na ściany i działania układów hydraulicznych.
