Ciśnienie statyczne to ciśnienie wywierane przez ciecz lub gaz pozostające w spoczynku albo w stanie równowagi. W hydrostatyce najczęściej mówi się o nim w kontekście cieczy: wynika ono z ciężaru słupa cieczy znajdującego się nad rozpatrywanym punktem oraz z ciśnienia działającego na powierzchnię cieczy. To właśnie dlatego wraz z głębokością ciśnienie rośnie, a na tej samej głębokości w tej samej jednorodnej cieczy ma taką samą wartość niezależnie od kształtu naczynia. Zrozumienie tego zjawiska jest podstawą opisu zapór, manometrów, naczyń połączonych, podnośników hydraulicznych i wielu zjawisk przyrodniczych.

Na czym polega ciśnienie statyczne?

Ciśnienie jest wielkością fizyczną opisującą, jak duża siła naciska na jednostkę powierzchni. W najprostszym ujęciu zapisuje się to wzorem:

p = F/A

gdzie:

p – ciśnienie w paskalach, Pa,
F – siła nacisku w niutonach, N,
A – pole powierzchni w metrach kwadratowych, m².

1 Pa oznacza 1 N siły działającej na powierzchnię 1 m². Warto od razu odróżnić ciśnienie od siły: siła mówi, jak mocno coś naciska, a ciśnienie mówi, jak ten nacisk rozkłada się na powierzchni. Ta sama siła przyłożona do małej powierzchni daje większe ciśnienie niż przyłożona do dużej.

W hydrostatyce rozpatruje się przede wszystkim ciecze w spoczynku. W takim stanie ciecz nie przenosi naprężeń stycznych tak jak ciało stałe, lecz wywiera nacisk prostopadle do każdej powierzchni, z którą się styka. Oznacza to, że ciśnienie statyczne działa we wszystkich kierunkach, a nie tylko „w dół”. To ważne, bo dno zbiornika jest obciążane przez ciecz, ale również jego ściany boczne.

W modelu szkolnym ciecz traktuje się zwykle jako nieściśliwą i o stałej gęstości. Jest to przybliżenie bardzo dobre dla wielu cieczy w typowych warunkach. W rzeczywistości ciecze są w niewielkim stopniu ściśliwe, a ich gęstość zależy także od temperatury i w mniejszym stopniu od ciśnienia.

Najważniejsza zależność: wzrost ciśnienia z głębokością

Podstawowy wzór hydrostatyki ma postać:

p = ρgh

W tej postaci opisuje on przyrost ciśnienia wynikający z ciężaru słupa cieczy, czyli ciśnienie hydrostatyczne względem powierzchni.

Symbole oznaczają:

p – przyrost ciśnienia hydrostatycznego w paskalach, Pa,
ρ – gęstość cieczy w kilogramach na metr sześcienny, kg/m³,
g – przyspieszenie grawitacyjne w metrach na sekundę do kwadratu, m/s²,
h – głębokość poniżej powierzchni cieczy albo wysokość słupa cieczy nad danym punktem w metrach, m.

Sens fizyczny tego wzoru jest prosty: im większa gęstość cieczy, im większe przyspieszenie grawitacyjne i im wyższy słup cieczy nad punktem, tym większe ciśnienie statyczne.

Jeżeli na powierzchnię cieczy działa już jakieś ciśnienie, na przykład ciśnienie atmosferyczne, to ciśnienie całkowite w punkcie położonym na głębokości h wynosi:

p_całk = p_pow + ρgh

gdzie p_pow to ciśnienie działające na powierzchnię cieczy. W otwartym naczyniu będzie to zwykle ciśnienie atmosferyczne.

To pozwala rozróżnić:

ciśnienie hydrostatyczne – przyrost wynikający z ciężaru cieczy,
ciśnienie atmosferyczne – ciśnienie wywierane przez atmosferę,
ciśnienie bezwzględne – liczone względem próżni,
ciśnienie względne – liczone względem ciśnienia otoczenia.

W wielu zadaniach szkolnych podawane p = ρgh oznacza właśnie ciśnienie względne względem powierzchni cieczy, a nie pełne ciśnienie bezwzględne.

Dlaczego ciśnienie rośnie wraz z głębokością?

Wyobraźmy sobie niewielki element cieczy znajdujący się pod powierzchnią. Nad nim znajduje się słup cieczy, który ma ciężar. Aby ten element pozostawał w równowadze, ciecz wokół niego musi wywierać odpowiednio większy nacisk. Im głębiej położony punkt, tym dłuższy słup cieczy nad nim i tym większe ciśnienie statyczne.

To wyjaśnia, dlaczego nurek odczuwa wzrost ciśnienia wraz z zanurzaniem się. Nie wynika to z „większej ilości wody obok”, lecz z tego, że nad nim rośnie wysokość słupa wody.

Od czego zależy ciśnienie statyczne, a od czego nie zależy?

W warunkach równowagi hydrostatycznej, dla jednorodnej cieczy o stałej gęstości, ciśnienie statyczne zależy od:

głębokości h,
gęstości cieczy ρ,
przyspieszenia grawitacyjnego g,
ciśnienia działającego na powierzchnię cieczy.

Nie zależy natomiast bezpośrednio od:

kształtu naczynia,
szerokości zbiornika,
całkowitej objętości cieczy,
masy całej cieczy w zbiorniku.

To prowadzi do ważnego wniosku: na tej samej głębokości w tej samej cieczy ciśnienie jest takie samo nawet wtedy, gdy jeden zbiornik jest wąski, a drugi szeroki. Jest to istota tak zwanego paradoksu hydrostatycznego. Może się wydawać, że większa ilość wody musi oznaczać większe ciśnienie na dnie, ale przy tym samym polu dna i tej samej wysokości słupa cieczy ciśnienie na dnie jest takie samo. Zmieniać się może za to całkowity rozkład sił działających również na ściany naczynia.

Punkty na tej samej głębokości i zasada naczyń połączonych

W tej samej jednorodnej cieczy pozostającej w równowadze punkty położone na tej samej głębokości mają takie samo ciśnienie. Gdyby było inaczej, ciecz zaczęłaby płynąć z obszaru wyższego ciśnienia do niższego, a więc układ nie byłby hydrostatyczny.

Na tym opiera się zasada naczyń połączonych. Jeśli dwa lub więcej naczyń są połączone u dołu i wypełnione tą samą cieczą, to po ustaleniu równowagi poziom cieczy w każdym z nich będzie taki sam, o ile nad powierzchniami działa to samo ciśnienie, najczęściej atmosferyczne.

Jeśli w naczyniach połączonych znajdują się różne ciecze, ich wysokości słupów nie będą równe. W stanie równowagi muszą się wyrównać ciśnienia na tej samej wysokości, zatem ciecz o większej gęstości tworzy zwykle niższy słup niż ciecz lżejsza.

Prawo Pascala i układy hydrauliczne

Prawo Pascala mówi, że zmiana ciśnienia wywierana na ciecz zamkniętą w naczyniu przenosi się jednakowo we wszystkich kierunkach do każdego punktu cieczy i na ścianki naczynia. To jedno z najważniejszych praw stosowanych w technice.

Jeżeli na mały tłok działa siła F₁ na powierzchnię A₁, a ciecz przekazuje to ciśnienie do większego tłoka o powierzchni A₂, to:

p = F₁/A₁ = F₂/A₂

stąd:

F₂ = F₁ · A₂/A₁

Większa powierzchnia tłoka może więc dać większą siłę wyjściową. Nie oznacza to jednak tworzenia energii. Wzrost siły odbywa się kosztem większej drogi przebytej przez mniejszy tłok. W idealnym modelu praca dostarczona i odebrana jest taka sama, a w rzeczywistych urządzeniach występują jeszcze straty.

Z tego prawa korzystają:

podnośniki hydrauliczne,
prasy hydrauliczne,
hamulce hydrauliczne,
siłowniki i układy przemysłowe.

Przykład obliczeniowy: ciśnienie w wodzie

Rozważmy punkt położony 5 m pod powierzchnią wody. Dla uproszczenia przyjmijmy gęstość wody ρ = 1000 kg/m³ i przyspieszenie grawitacyjne g = 9,81 m/s².

Dane:

ρ = 1000 kg/m³,
g = 9,81 m/s²,
h = 5 m.

Wzór:

p = ρgh

Podstawienie:

p = 1000 · 9,81 · 5

Obliczenie:

p = 49 050 Pa

czyli w przybliżeniu:

p ≈ 49 kPa

Jest to przyrost ciśnienia hydrostatycznego względem powierzchni. Jeśli naczynie jest otwarte, trzeba dodać ciśnienie atmosferyczne, aby otrzymać ciśnienie bezwzględne. Wynik pokazuje, że już kilka metrów słupa wody daje wyraźny wzrost ciśnienia.

Nacisk cieczy na dno i ściany zbiornika

Jeżeli znamy ciśnienie na danym poziomie i pole powierzchni, możemy obliczyć siłę nacisku:

F = pA

Dla dna poziomego zbiornika, na jednakowej głębokości, jest to wygodne przybliżenie. Jednak w przypadku ścian pionowych i nachylonych ciśnienie zmienia się z głębokością, więc nie można po prostu wziąć jednej wartości ciśnienia dla całej powierzchni bez dodatkowej analizy.

W praktyce oznacza to, że na zaporę wodną większy nacisk działa przy jej dolnej części niż przy górnej. Wynikowa siła parcia działa poniżej środka geometrycznego powierzchni. Punkt przyłożenia tej siły nazywa się środkiem parcia. Ma to ogromne znaczenie w projektowaniu zbiorników, śluz, kadłubów i konstrukcji podwodnych.

Najważniejsze informacje

Zagadnienie	Zależność lub opis	Znaczenie fizyczne	Przykład
Definicja ciśnienia	p = F/A	Ciśnienie to siła przypadająca na jednostkę powierzchni, wyrażana w paskalach.	Ostry obcas daje większe ciśnienie niż but sportowy przy podobnej sile nacisku.
Ciśnienie hydrostatyczne	p = ρgh	Opisuje przyrost ciśnienia wynikający z ciężaru słupa cieczy nad danym punktem.	Na większej głębokości pod wodą ciśnienie jest większe.
Ciśnienie całkowite	p_całk = p_pow + ρgh	Do ciśnienia hydrostatycznego trzeba dodać ciśnienie działające na powierzchnię cieczy.	W otwartym zbiorniku na wodę uwzględnia się ciśnienie atmosferyczne.
Równość ciśnienia na tej samej głębokości	W tej samej jednorodnej cieczy na tym samym poziomie ciśnienie jest jednakowe.	Warunek równowagi hydrostatycznej i podstawa naczyń połączonych.	Poziom wody w połączonych rurach wyrównuje się.
Prawo Pascala	Zmiana ciśnienia w zamkniętej cieczy przenosi się jednakowo we wszystkich kierunkach.	Umożliwia budowę układów hydraulicznych wzmacniających siłę kosztem drogi ruchu.	Podnośnik samochodowy i hamulce hydrauliczne.
Wpływ gęstości cieczy	Im większe ρ, tym większe ciśnienie przy tej samej głębokości.	Cięższe ciecze dają większy przyrost ciśnienia na jednostkę głębokości.	Rtęć w barometrze wymaga znacznie niższego słupa niż woda.
Kształt naczynia	Przy tej samej wysokości słupa cieczy i tej samej cieczy ciśnienie na danej głębokości nie zależy od kształtu naczynia.	To klucz do zrozumienia paradoksu hydrostatycznego.	Wąski i szeroki zbiornik dają to samo ciśnienie na dnie, jeśli wysokość cieczy jest taka sama.
Pomiar różnicy ciśnień	Wysokość słupa cieczy w manometrze zależy od różnicy ciśnień i gęstości cieczy manometrycznej.	Wyższa gęstość cieczy manometrycznej pozwala mierzyć większe różnice przy mniejszych wysokościach słupa.	Manometr U-rurkowy i historyczny barometr rtęciowy Torricellego.

Praktyczne zastosowania ciśnienia statycznego

Ciśnienie statyczne nie jest jedynie pojęciem szkolnym. To podstawa działania wielu urządzeń i konstrukcji.

Zapory i zbiorniki wodne – dolne partie ścian muszą być grubsze, ponieważ ciśnienie rośnie z głębokością.
Wieże ciśnień i instalacje wodociągowe – ciśnienie w sieci zależy od różnicy wysokości między zbiornikiem a punktem odbioru.
Manometry – mierzą ciśnienie lub różnicę ciśnień na podstawie wysokości słupa cieczy. Im większa różnica ciśnień, tym większa różnica poziomów.
Barometr rtęciowy – historycznie pokazał, że powietrze ma ciężar i wywiera ciśnienie. Wysokość słupa rtęci odpowiada ciśnieniu atmosferycznemu.
Podnośniki i prasy hydrauliczne – wykorzystują prawo Pascala do uzyskiwania dużych sił.
Hamulce hydrauliczne – niewielka siła wywierana przez kierowcę może zostać przekazana skutecznie do wielu elementów układu.
Nurkowanie i medycyna hiperbaryczna – zmiany ciśnienia wpływają na organizm, gazy oddechowe i bezpieczeństwo zanurzania.
Geologia i nauki o Ziemi – ciśnienie płynów w porach skał wpływa na stateczność gruntu i zjawiska hydrogeologiczne.
Biologia – organizmy wodne są przystosowane do określonych zakresów ciśnień, a słupy cieczy odgrywają rolę także w układach biologicznych.

Najczęstsze błędy i nieporozumienia

„Więcej wody zawsze daje większe ciśnienie.” Nie na tej samej głębokości. O ciśnieniu decyduje wysokość słupa cieczy, gęstość i grawitacja, a nie sama objętość zbiornika.
„Szerokie naczynie bardziej ciśnie na dno niż wąskie.” Przy tej samej cieczy i tej samej wysokości słupa ciśnienie na dnie jest takie samo. Zmienić się może całkowita siła na całe naczynie.
„Ciśnienie działa tylko w dół.” Nie. W spoczywającej cieczy działa prostopadle do każdej powierzchni, również na boki i ku górze.
„Ciśnienie to to samo co siła.” To różne wielkości. Siła ma jednostkę niutona, a ciśnienie paskala.
„Wzór p = ρgh daje zawsze całe ciśnienie.” Nie. Daje on przyrost ciśnienia hydrostatycznego. Do ciśnienia całkowitego trzeba dodać ciśnienie działające na powierzchnię cieczy.
„Układ hydrauliczny tworzy energię.” Nie tworzy. Zyskuje się siłę kosztem drogi ruchu, a w rzeczywistości także z uwzględnieniem strat.
„W każdej cieczy można przyjąć gęstość 1000 kg/m³.” To tylko przybliżenie dla wody w określonych warunkach. Oleje, alkohol czy rtęć mają inne gęstości.

Jak zaobserwować i zmierzyć ciśnienie statyczne?

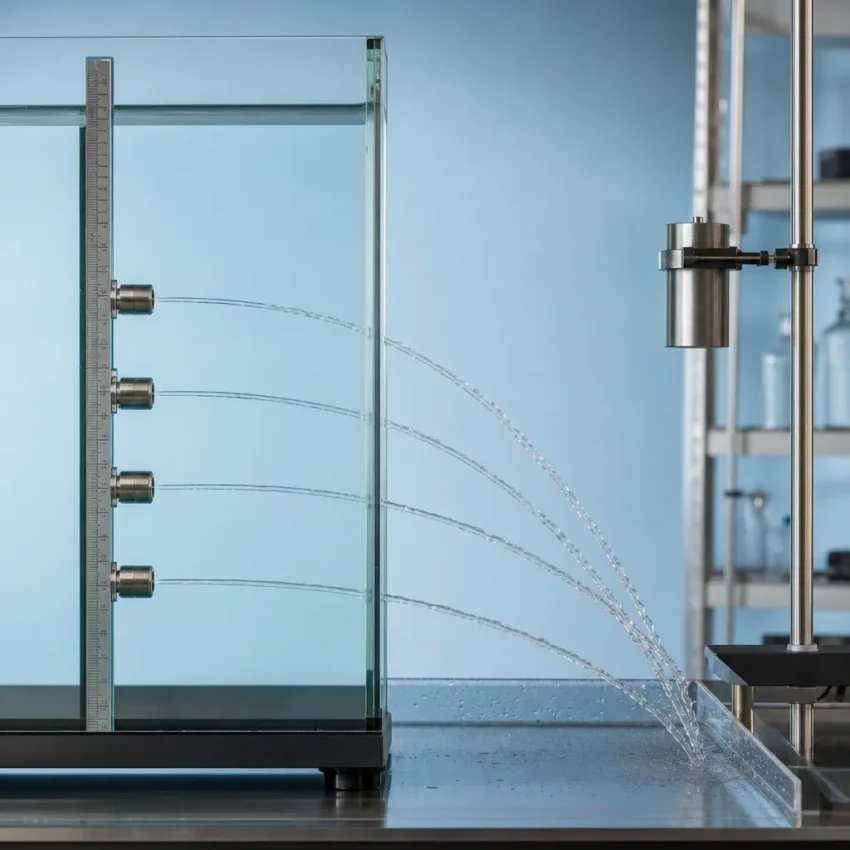

Najprościej obserwować ciśnienie statyczne przez skutki jego działania. Otwory wykonane na różnych wysokościach w ściance pojemnika z wodą pokazują, że niżej położony otwór daje zwykle silniejszy wypływ. Sam wypływ jest już zjawiskiem wykraczającym w obszar hydrodynamiki, ale jego przyczyna leży w różnicy ciśnień hydrostatycznych.

W warunkach edukacyjnych bezpiecznie można też wykorzystać przezroczystą rurkę połączoną ze zbiornikiem. Poziom cieczy w rurce pokaże wysokość odpowiadającą ciśnieniu w danym punkcie układu. To praktyczna ilustracja zasady naczyń połączonych.

Do pomiaru stosuje się między innymi:

manometry cieczowe – różnica wysokości słupów cieczy odpowiada różnicy ciśnień,
barometry – mierzą ciśnienie atmosferyczne,
czujniki membranowe i elektroniczne – powszechne w technice i laboratoriach.

W manometrze U-rurkowym różnica ciśnień jest związana z różnicą poziomów cieczy. Im większa gęstość cieczy manometrycznej, tym mniejsza wysokość słupa potrzebna do zrównoważenia tej samej różnicy ciśnień. Dlatego historyczny barometr Torricellego wykorzystywał rtęć, a nie wodę: dla wody słup musiałby być wielokrotnie wyższy.

W pomiarach dokładnych trzeba pamiętać o ograniczeniach modelu: temperaturze, rozszerzalności cieczy, menisku, możliwej obecności pęcherzyków gazu oraz niewielkiej ściśliwości rzeczywistych cieczy.

Ciekawostki

Ciśnienie atmosferyczne także jest ciśnieniem statycznym, ale dotyczy gazu w stanie równowagi, a nie cieczy.
Woda i rtęć dają bardzo różne wysokości słupa dla tego samego ciśnienia, ponieważ mają bardzo różne gęstości.
Na dużych głębokościach oceanicznych prosty model stałej gęstości staje się coraz mniej dokładny, bo woda morska nie jest idealnie nieściśliwa.
W zaporach najgroźniejsze obciążenia występują zwykle przy dnie, a nie przy powierzchni.
Areometr, używany do pomiaru gęstości cieczy, działa dzięki równowadze ciężaru i siły wyporu, ale interpretacja wyników opiera się pośrednio także na hydrostatyce.
Strzykawka jest prostym przykładem przekazywania ciśnienia w cieczy, choć podczas szybkiego ruchu tłoka pojawiają się już efekty wykraczające poza czystą hydrostatykę.
Kształt statku pozwala mu pływać mimo ogromnej masy, ponieważ o unoszeniu decyduje średnia gęstość całego obiektu i objętość wypartej wody.
W medycynie ciśnienie statyczne cieczy ma znaczenie choćby przy kroplówkach, gdzie wysokość zawieszenia pojemnika wpływa na różnicę ciśnień.

FAQ

Czym różni się ciśnienie statyczne od hydrostatycznego?

Ciśnienie statyczne to ogólne pojęcie odnoszące się do płynu w spoczynku, zarówno cieczy, jak i gazu. Ciśnienie hydrostatyczne zwykle oznacza przyrost ciśnienia w cieczy wynikający z ciężaru słupa cieczy, opisywany wzorem p = ρgh.

Czy ciśnienie statyczne zależy od kształtu naczynia?

Nie, jeśli porównujemy punkty na tej samej głębokości w tej samej jednorodnej cieczy i przy tym samym ciśnieniu na powierzchni. To jeden z najważniejszych wniosków hydrostatyki.

Dlaczego na tej samej głębokości ciśnienie jest takie samo?

Bo w cieczy pozostającej w równowadze różnice ciśnienia na tym samym poziomie wywołałyby przepływ, a więc zniszczyły stan hydrostatyczny. Równość ciśnień na tej samej głębokości jest warunkiem równowagi.

Czym różni się ciśnienie bezwzględne od względnego?

Ciśnienie bezwzględne mierzy się względem próżni. Ciśnienie względne, zwane też nadciśnieniem, mierzy się względem ciśnienia otoczenia. W praktyce wzór p = ρgh często daje właśnie przyrost ciśnienia, czyli wielkość względną względem powierzchni cieczy.

Jak gęstość cieczy wpływa na ciśnienie?

Im większa gęstość ρ, tym większy przyrost ciśnienia na tej samej głębokości. Dlatego w rtęci ciśnienie rośnie z głębokością szybciej niż w wodzie.

Dlaczego układ hydrauliczny daje większą siłę na dużym tłoku?

Bo ta sama zmiana ciśnienia przenosi się w całej zamkniętej cieczy. Jeśli większy tłok ma większą powierzchnię, to przy tym samym ciśnieniu działa na niego większa siła, zgodnie ze wzorem F = pA.

Czy większa siła w hydraulice oznacza zysk energii?

Nie. Układ hydrauliczny nie tworzy energii. Gdy rośnie siła, zwykle maleje droga ruchu większego tłoka względem mniejszego, a w rzeczywistym układzie dochodzą jeszcze straty.

Gdzie kończy się hydrostatyka, a zaczyna hydrodynamika?

Hydrostatyka opisuje płyny w spoczynku lub równowadze. Gdy analizujemy przepływ, prędkość cieczy, strumień lub opory ruchu, wchodzimy już w hydrodynamikę. Wiele praktycznych układów łączy oba obszary, ale warto je wyraźnie rozróżniać.
