Hydrostatyka

Hydrostatyka to dział fizyki opisujący ciecze znajdujące się w spoczynku lub w stanie równowagi. Najkrótsza odpowiedź na pytanie „czym jest hydrostatyka?” brzmi: bada ona ciśnienie w cieczy, jego rozkład z głębokością, siły wywierane przez ciecz oraz warunki pływania i równowagi ciał zanurzonych. To właśnie hydrostatyka wyjaśnia, dlaczego ciśnienie rośnie pod wodą, dlaczego statek może pływać, jak działa podnośnik hydrauliczny i czemu poziomy cieczy w naczyniach połączonych ustawiają się w określony sposób. Choć jej prawa wydają się proste, prowadzą do bardzo ważnych zastosowań w technice, geologii, medycynie i przyrodzie.

Podstawa fizyczna hydrostatyki

W warunkach równowagi hydrostatycznej każda niewielka objętość cieczy pozostaje w spoczynku, ponieważ działające na nią siły wzajemnie się równoważą. Najważniejszą rolę odgrywają tu dwie wielkości: ciśnienie oraz ciężar cieczy. Ciśnienie jest wielkością skalarną i określa, jak duża siła nacisku przypada na jednostkę powierzchni.

p = F/A

gdzie:

• p – ciśnienie w paskalach, Pa,
• F – siła nacisku w niutonach, N,
• A – pole powierzchni w metrach kwadratowych, m².

To podstawowy wzór, który pozwala odróżnić siłę od ciśnienia. Siła mówi, jak mocno coś naciska, a ciśnienie mówi, jak ten nacisk rozkłada się na powierzchni. Ta różnica jest kluczowa: ta sama siła może dawać małe ciśnienie na dużej powierzchni albo duże ciśnienie na małej powierzchni.

W cieczy spoczywającej ciśnienie działa we wszystkich kierunkach. Nie jest skierowane tylko w dół. To dlatego ciecz naciska nie tylko na dno, ale też na ściany boczne naczynia, a nawet na zanurzone w niej ciała. W modelu szkolnym najczęściej zakłada się, że ciecz jest nieściśliwa, jednorodna i ma stałą gęstość. W rzeczywistości ciecze są w niewielkim stopniu ściśliwe, a ich gęstość może zależeć od temperatury i ciśnienia, ale w wielu sytuacjach technicznych i dydaktycznych to przybliżenie działa bardzo dobrze.

Najważniejsza zależność: ciśnienie hydrostatyczne i prawa hydrostatyki

Najbardziej znanym wzorem hydrostatyki jest zależność opisująca przyrost ciśnienia wraz z głębokością:

p = ρgh

gdzie:

• p – przyrost ciśnienia hydrostatycznego w paskalach, Pa,
• ρ – gęstość cieczy w kilogramach na metr sześcienny, kg/m³,
• g – przyspieszenie grawitacyjne w metrach na sekundę do kwadratu, m/s²,
• h – głębokość mierzona od swobodnej powierzchni cieczy lub wysokość słupa cieczy w metrach, m.

Wzór ten nie opisuje zwykle całego ciśnienia bezwzględnego, lecz przyrost ciśnienia wynikający z ciężaru słupa cieczy. Jeśli na powierzchnię cieczy działa już jakieś ciśnienie, na przykład atmosferyczne, to ciśnienie całkowite na głębokości h wynosi:

pcałk = ppow + ρgh

gdzie ppow to ciśnienie działające na powierzchnię cieczy, na przykład ciśnienie atmosferyczne.

To prowadzi do ważnego rozróżnienia:

• ciśnienie hydrostatyczne – część związana z ciężarem słupa cieczy,
• ciśnienie atmosferyczne – ciśnienie wywierane przez atmosferę,
• ciśnienie bezwzględne – liczone względem próżni,
• ciśnienie względne – liczone względem ciśnienia atmosferycznego.

Jeżeli dwa punkty leżą na tej samej głębokości w tej samej jednorodnej cieczy pozostającej w równowadze, to mają takie samo ciśnienie. Ten fakt wyjaśnia działanie naczyń połączonych i wielu przyrządów pomiarowych.

Dlaczego ciśnienie rośnie z głębokością?

Intuicyjnie: im niżej w cieczy, tym większy słup cieczy znajduje się nad rozważanym punktem. Ciężar tego słupa musi zostać zrównoważony przez odpowiednio większe ciśnienie. Dla cieczy o stałej gęstości zależność jest liniowa: podwojenie głębokości podwaja przyrost ciśnienia hydrostatycznego.

Przykład liczbowy dla wody w przybliżeniu o gęstości ρ ≈ 1000 kg/m³ i dla g ≈ 9,81 m/s²:

• na głębokości 1 m: p = 1000 · 9,81 · 1 ≈ 9810 Pa,
• na głębokości 10 m: p ≈ 98 100 Pa.

To pokazuje, że już kilka metrów pod wodą odczuwalny wzrost ciśnienia jest znaczny. W praktyce nurkowej trzeba jednak pamiętać, że liczy się ciśnienie całkowite, czyli hydrostatyczne plus atmosferyczne.

Od czego zależy ciśnienie hydrostatyczne, a od czego nie zależy?

W prostym modelu hydrostatycznym ciśnienie hydrostatyczne zależy od trzech czynników: gęstości cieczy ρ, przyspieszenia grawitacyjnego g oraz głębokości h. Nie zależy natomiast od kształtu naczynia ani od całkowitej ilości cieczy, jeżeli porównujemy punkty na tej samej głębokości w tej samej cieczy.

To prowadzi do tzw. paradoksu hydrostatycznego. Naczynia o różnym kształcie, ale z takim samym polem dna i taką samą wysokością cieczy, mogą wywierać na dno taką samą siłę:

F = pA = ρghA

Nie oznacza to jednak, że ciecz działa tylko na dno. Całkowita siła wywierana przez ciecz na całe naczynie zależy również od nacisku na ściany boczne. To właśnie uwzględnienie sił na ściany usuwa pozorną sprzeczność.

Prawo Pascala i układy hydrauliczne

Prawo Pascala mówi, że zmiana ciśnienia wywierana na ciecz zamkniętą w naczyniu przenosi się jednakowo do wszystkich punktów cieczy i na ścianki naczynia. To fundament działania pras hydraulicznych, hamulców hydraulicznych, podnośników i wielu układów technicznych.

Jeżeli na mały tłok o polu powierzchni A₁ działa siła F₁, to w cieczy powstaje ciśnienie:

p = F₁/A₁

To samo ciśnienie działa na większy tłok o polu A₂, więc siła na nim wynosi:

F₂ = pA₂ = F₁ · A₂/A₁

Jeśli A₂ > A₁, można uzyskać większą siłę na większym tłoku. Nie oznacza to jednak tworzenia energii. Zysk siły odbywa się kosztem większej drogi ruchu małego tłoka lub innych parametrów pracy. W idealnym modelu praca wejściowa i wyjściowa są sobie równe, a w rzeczywistych urządzeniach część energii traci się przez tarcie, odkształcenia i lepkość cieczy. To ostatnie wykracza częściowo w stronę hydrodynamiki i techniki płynów.

Prawo Archimedesa i siła wyporu

Prawo Archimedesa głosi, że na ciało zanurzone w cieczy działa siła wyporu skierowana ku górze, równa ciężarowi wypartej cieczy. Współczesna postać wzoru jest następująca:

Fw = ρgV

gdzie:

• Fw – siła wyporu w niutonach, N,
• ρ – gęstość cieczy w kg/m³,
• g – przyspieszenie grawitacyjne w m/s²,
• V – objętość wypartej cieczy, czyli objętość zanurzonej części ciała, w m³.

Siła wyporu nie zależy bezpośrednio od masy samego ciała. Zależy od tego, ile cieczy ciało wypiera i jaka jest gęstość tej cieczy. To dlatego duży stalowy statek może pływać, a mały stalowy gwoźdź tonie. O pływaniu decyduje nie „to, że coś jest ciężkie”, lecz porównanie ciężaru ciała z siłą wyporu, a równoważnie porównanie średniej gęstości ciała z gęstością cieczy.

• jeśli średnia gęstość ciała jest większa od gęstości cieczy, ciało tonie,
• jeśli jest mniejsza, ciało pływa,
• jeśli jest równa, ciało może unosić się w cieczy w stanie obojętnym.

Ciało pływające wypiera taką ilość cieczy, której ciężar jest równy ciężarowi tego ciała. Dlatego łódź może być zanurzona tylko częściowo. Pojawia się też pojęcie pozornego ciężaru: ciało zanurzone w cieczy wydaje się lżejsze, ponieważ jego ciężar jest częściowo równoważony przez siłę wyporu.

Naczynia połączone, manometry i barometr

Zasada naczyń połączonych mówi, że w naczyniach połączonych zawierających tę samą jednorodną ciecz i poddanych temu samemu ciśnieniu zewnętrznemu poziomy cieczy ustalają się na tej samej wysokości. Wynika to bezpośrednio z warunku równości ciśnienia na tej samej głębokości.

Jeżeli w naczyniach połączonych znajdują się ciecze o różnych gęstościach, wysokości słupów nie muszą być jednakowe. W stanie równowagi zachodzi wtedy warunek równości ciśnień na tym samym poziomie, co prowadzi do zależności odwrotnej: ciecz gęstsza tworzy niższy słup, a mniej gęsta wyższy.

Na tej zasadzie działają manometry cieczowe. Różnica wysokości słupów cieczy manometrycznej odpowiada różnicy ciśnień. Im większa gęstość cieczy manometrycznej, tym mniejsza potrzebna wysokość słupa do zrównoważenia tej samej różnicy ciśnień.

Barometr rtęciowy, historycznie związany z doświadczeniami Torricellego, mierzy ciśnienie atmosferyczne przez wysokość słupa rtęci utrzymywanego przez nacisk atmosfery. To klasyczny przykład, że atmosfera rzeczywiście wywiera ciśnienie i że nie można poprawnie analizować hydrostatyki cieczy otwartych bez uwzględnienia ciśnienia działającego na ich powierzchnię.

Nacisk cieczy na ściany, dno i powierzchnie zanurzone

Ciecz wywiera nacisk nie tylko na dno, ale też na ściany pionowe i nachylone. Ponieważ ciśnienie rośnie z głębokością, dolne partie ściany doświadczają większego obciążenia niż górne. Wypadkowa siła na taką powierzchnię działa więc zwykle poniżej geometrycznego środka powierzchni. Punkt przyłożenia tej wypadkowej określa środek parcia, bardzo ważny w projektowaniu zapór, ścian zbiorników i konstrukcji podwodnych.

W prostych zadaniach szkolnych często wystarcza siła działająca na poziome dno:

F = pA = ρghA

ale w inżynierii to za mało. Trzeba uwzględnić zmienność ciśnienia z głębokością oraz siły działające na wszystkie ścianki.

Najważniejsze informacje

Zagadnienie	Zależność lub opis	Znaczenie fizyczne	Przykład
Ciśnienie	p = F/A	Określa, jaka siła przypada na jednostkę powierzchni; nie jest tym samym co sama siła	Ta sama siła na ostrzu noża daje większe ciśnienie niż na płaskiej desce
Ciśnienie hydrostatyczne	p = ρgh dla cieczy o stałej gęstości	Opisuje przyrost ciśnienia wynikający z ciężaru słupa cieczy	Nurek głębiej pod wodą odczuwa większe ciśnienie
Ciśnienie całkowite	pcałk = ppow + ρgh	Do przyrostu hydrostatycznego trzeba dodać ciśnienie działające na powierzchnię cieczy	W otwartym zbiorniku jest to zwykle ciśnienie atmosferyczne
Prawo Pascala	Zmiana ciśnienia w zamkniętej cieczy przenosi się jednakowo we wszystkich kierunkach	Umożliwia wzmacnianie siły w układach hydraulicznych	Podnośnik lub hamulce hydrauliczne
Siła wyporu	Fw = ρgV	Jest równa ciężarowi wypartej cieczy i działa ku górze	Ciało zanurzone w wodzie ma mniejszy pozorny ciężar
Pływanie i tonięcie	Decyduje porównanie ciężaru ciała z siłą wyporu lub średniej gęstości ciała z gęstością cieczy	Wyjaśnia, czemu jedne ciała pływają, a inne toną	Statek pływa, choć zbudowany jest w dużej części ze stali
Naczynia połączone	W tej samej cieczy i przy tym samym ciśnieniu zewnętrznym poziomy wyrównują się	Wynika z równości ciśnień na tej samej głębokości	Poziom wody w instalacji lub prostym układzie pomiarowym
Manometr i barometr	Różnica wysokości słupa cieczy odpowiada różnicy ciśnień	Pozwala mierzyć ciśnienie względne albo atmosferyczne	Barometr rtęciowy i manometr U-rurkowy

Praktyczne zastosowania hydrostatyki

Hydrostatyka ma ogromne znaczenie praktyczne, mimo że opisuje ciecze w spoczynku. W inżynierii wodnej służy do projektowania zapór, zbiorników, basenów, ścian oporowych i konstrukcji podwodnych. Ponieważ ciśnienie rośnie z głębokością, dolne części zapór muszą być znacznie masywniejsze niż górne.

W technice hydraulicznej prawo Pascala wykorzystuje się w podnośnikach samochodowych, prasach przemysłowych, układach hamulcowych i siłownikach. W tych zastosowaniach model hydrostatyczny jest punktem wyjścia, ale rzeczywiste układy obejmują też przepływ, tarcie i straty energii, co wykracza poza czystą hydrostatykę.

W żegludze i budowie statków prawo Archimedesa pozwala obliczać zanurzenie jednostki pływającej, jej nośność i warunki stateczności. Łodzie podwodne zmieniają swoje średnie zagęszczenie przez napełnianie lub opróżnianie zbiorników balastowych, dzięki czemu mogą zanurzać się lub wynurzać.

W medycynie i biologii hydrostatyka pojawia się przy analizie ciśnienia płynów ustrojowych, kroplówek grawitacyjnych czy działania prostych manometrów. W geologii pomaga opisywać ciśnienie w wodach gruntowych i osadach. W meteorologii historyczną rolę odegrał barometr, który po raz pierwszy umożliwił ilościowy pomiar ciśnienia atmosferycznego.

W codziennych instalacjach wodociągowych istotna jest wysokość słupa wody, ponieważ właśnie ona wpływa na ciśnienie w niżej położonych punktach sieci. Wieże ciśnień działają w dużej mierze dzięki hydrostatyce: podwyższony zbiornik zapewnia odpowiednie ciśnienie bez potrzeby ciągłego zwiększania pracy pomp.

Najczęstsze błędy i nieporozumienia

• „Więcej wody zawsze oznacza większe ciśnienie” – nie na tej samej głębokości w tej samej cieczy. Liczy się wysokość słupa cieczy, a nie całkowita objętość zbiornika.
• „Szerokie naczynie daje większe ciśnienie na dnie” – nie, jeśli porównujemy tę samą ciecz i tę samą wysokość słupa. Zmieni się siła na dno, jeśli zmieni się pole dna, ale nie samo ciśnienie.
• „Ciśnienie działa tylko w dół” – w cieczy spoczywającej działa we wszystkich kierunkach.
• „Przedmiot tonie, bo jest ciężki” – tonie wtedy, gdy jego ciężar przewyższa siłę wyporu. Bardzo ciężki statek może pływać, a mały metalowy przedmiot może tonąć.
• „Siła wyporu zależy od masy ciała” – bezpośrednio zależy od objętości wypartej cieczy i jej gęstości.
• „Układ hydrauliczny tworzy energię” – nie. Większa siła na dużym tłoku jest okupiona większą drogą ruchu małego tłoka lub stratami w układzie rzeczywistym.
• „Wzór p = ρgh daje zawsze ciśnienie całkowite” – nie. To zwykle tylko hydrostatyczny przyrost ciśnienia względem powierzchni cieczy.

Jak zaobserwować albo zmierzyć zjawiska hydrostatyczne?

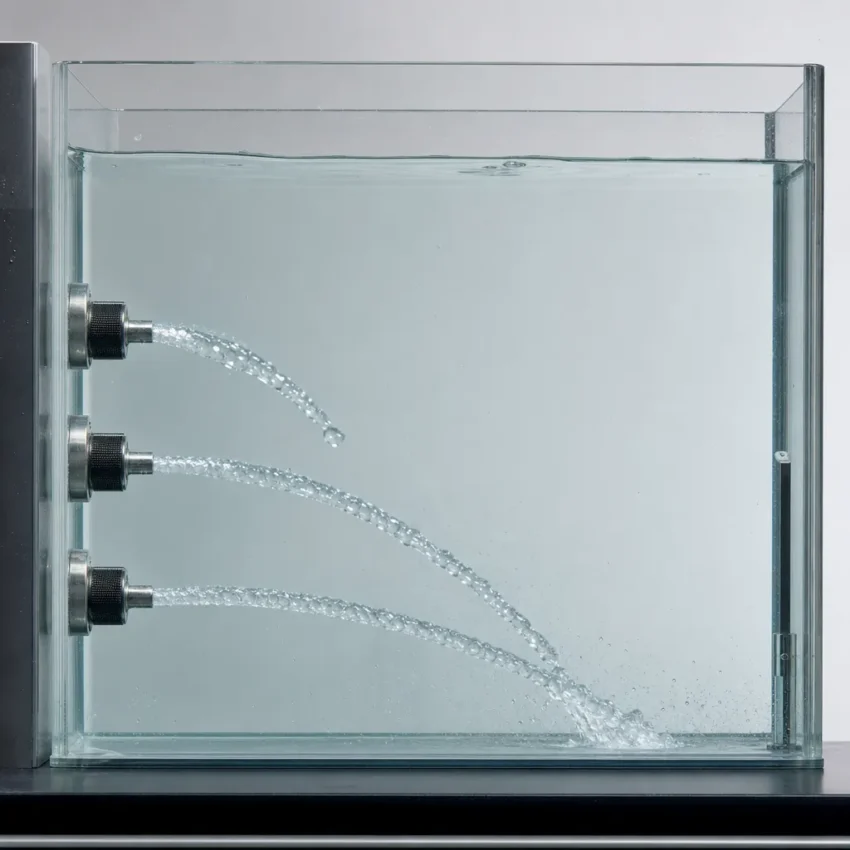

Najprostsza obserwacja to porównanie wypływu wody z otworów wykonanych na różnych wysokościach w ściance naczynia. Otwór położony niżej znajduje się pod większym ciśnieniem hydrostatycznym, więc woda wypływa intensywniej. Sam wypływ należy już do zjawisk ruchu cieczy, czyli wykracza poza ścisłą hydrostatykę, ale jego przyczyna tkwi właśnie w różnicy ciśnień hydrostatycznych.

Bezpiecznym przykładem są też naczynia połączone: po nalaniu tej samej cieczy do połączonych rurek poziomy wyrównują się. To bezpośredni dowód równości ciśnień na tej samej głębokości.

Różnicę ciśnienia można zmierzyć prostym manometrem cieczowym w kształcie litery U. Jeżeli do jednego ramienia przyłożymy wyższe ciśnienie, poziomy cieczy się rozsuną. Różnica wysokości słupów odpowiada różnicy ciśnień, przy czym trzeba znać gęstość cieczy manometrycznej.

Siłę wyporu można zaobserwować, ważąc przedmiot w powietrzu, a następnie po zanurzeniu go w wodzie. Odczyt z siłomierza będzie mniejszy o wartość siły wyporu. To pozwala zrozumieć pojęcie pozornego ciężaru.

W przypadku dokładnych pomiarów trzeba uwzględniać temperaturę, ponieważ gęstość cieczy zmienia się wraz z temperaturą. W małych naczyniach znaczenie może mieć też menisk i zjawiska kapilarne, które nie są centralną częścią hydrostatyki, ale wpływają na dokładność odczytu poziomu cieczy.

Ciekawostki

• Ciśnienie hydrostatyczne w wodzie rośnie w przybliżeniu o około 9,8 kPa na każdy metr głębokości, jeśli przyjmie się gęstość bliską 1000 kg/m³.
• Barometr rtęciowy jest znacznie krótszy niż hipotetyczny barometr wodny, ponieważ rtęć ma dużo większą gęstość niż woda.
• Paradoks hydrostatyczny był historycznie ważny, bo pokazał, że intuicja oparta wyłącznie na „ilości cieczy” bywa myląca.
• Statek nie pływa dlatego, że jest lekki, lecz dlatego, że jego średnia gęstość wraz z pustą przestrzenią kadłuba jest mniejsza od gęstości wody.
• W słonej wodzie łatwiej się utrzymać na powierzchni niż w słodkiej, ponieważ większa gęstość cieczy zwiększa siłę wyporu.
• Zapory są grubsze przy podstawie nie dlatego, że „tam jest więcej wody”, lecz dlatego, że ciśnienie wzrasta z głębokością.
• Hydrostatyka ma znaczenie także poza Ziemią, bo we wzorach występuje przyspieszenie grawitacyjne g, które zależy od planety lub księżyca.
• W bardzo dokładnych zastosowaniach technicznych uwzględnia się niewielką ściśliwość cieczy, choć w zadaniach szkolnych zwykle się ją pomija.

FAQ

Czym dokładnie różni się hydrostatyka od hydrodynamiki?

Hydrostatyka bada ciecze w spoczynku lub równowadze, natomiast hydrodynamika opisuje ciecze w ruchu. Jeśli analizujemy przepływ w rurze, opory ruchu czy prędkość wypływu, to wykraczamy poza klasyczną hydrostatykę.

Czy ciśnienie hydrostatyczne zależy od kształtu naczynia?

W prostym modelu dla tej samej cieczy i tej samej głębokości nie zależy. Zależy od ρ, g i h. Kształt naczynia może natomiast wpływać na całkowitą siłę działającą na ściany i dno.

Dlaczego na tej samej głębokości ciśnienie jest takie samo?

Gdyby w tej samej jednorodnej cieczy na tej samej głębokości ciśnienia różniły się, ciecz nie byłaby w równowadze i zaczęłaby się przemieszczać. Równość ciśnień jest więc warunkiem równowagi hydrostatycznej.

Czy wzór p = ρgh można stosować do każdej cieczy i każdej głębokości?

Jest poprawny w przybliżeniu dla cieczy o stałej gęstości, w stanie równowagi hydrostatycznej. Przy bardzo dużych ciśnieniach, silnych zmianach temperatury albo dla cieczy o zauważalnej zmianie gęstości trzeba stosować dokładniejszy model.

Dlaczego człowiek w wodzie wydaje się lżejszy?

Bo działa na niego siła wyporu skierowana ku górze. Pozorny ciężar jest wtedy mniejszy od ciężaru w powietrzu o wartość siły wyporu.

Dlaczego większy tłok w podnośniku hydraulicznym daje większą siłę?

To konsekwencja prawa Pascala. To samo ciśnienie działające na większą powierzchnię daje większą siłę, bo F = pA. Nie oznacza to jednak zysku energii.

Czy ciśnienie atmosferyczne trzeba zawsze uwzględniać?

Tak, jeśli obliczamy ciśnienie bezwzględne. Jeśli interesuje nas tylko przyrost ciśnienia względem powierzchni cieczy albo ciśnienie względne, często wystarcza samo ρgh.

Od czego zależy, czy ciało będzie pływać, tonąć czy zawisnie w cieczy?

Od porównania ciężaru ciała z siłą wyporu, a równoważnie od porównania średniej gęstości ciała z gęstością cieczy. Mniejsza gęstość sprzyja pływaniu, większa prowadzi do tonięcia, a równa umożliwia unoszenie się w cieczy.
