Środek wyporu to punkt, w którym można przyłożyć wypadkową siłę wyporu działającą na ciało zanurzone w cieczy. Mówiąc prościej: jeśli ciecz „podpiera” ciało od dołu i z boków, to całe to rozłożone działanie ciśnienia można zastąpić jedną siłą skierowaną pionowo ku górze, a jej linia działania przechodzi właśnie przez środek wyporu. Pojęcie to jest kluczowe w hydrostatyce, bo pozwala zrozumieć nie tylko samo pływanie i tonięcie, lecz także stateczność statków, zachowanie boi, łodzi podwodnych i ciał zanurzonych w zbiornikach. Jednocześnie środek wyporu bywa mylony ze środkiem ciężkości, choć są to dwa różne punkty o odmiennym znaczeniu fizycznym.
Podstawa fizyczna: ciśnienie hydrostatyczne i nierównowaga sił na zanurzonym ciele
Hydrostatyka opisuje ciecze pozostające w spoczynku lub w stanie równowagi. W takiej cieczy ciśnienie rośnie z głębokością, ponieważ coraz niższe warstwy muszą „utrzymać” ciężar cieczy znajdującej się nad nimi. W prostym modelu cieczy jednorodnej, o stałej gęstości i w stałym polu grawitacyjnym, przyrost ciśnienia hydrostatycznego opisuje zależność:
p = ρgh
gdzie:
- p – przyrost ciśnienia hydrostatycznego w paskalach, Pa,
- ρ – gęstość cieczy w kilogramach na metr sześcienny, kg/m³,
- g – przyspieszenie grawitacyjne w metrach na sekundę do kwadratu, m/s²,
- h – głębokość mierzona od swobodnej powierzchni cieczy w metrach, m.
Wzór p = ρgh nie daje zwykle ciśnienia całkowitego, lecz przyrost ciśnienia wynikający z ciężaru słupa cieczy. Jeśli na powierzchnię cieczy działa ciśnienie atmosferyczne albo inne ciśnienie zewnętrzne, to ciśnienie całkowite na głębokości h wynosi:
pcałk = p0 + ρgh
gdzie p0 jest ciśnieniem na powierzchni cieczy. To ważne rozróżnienie między ciśnieniem względnym a bezwzględnym. Ciśnienie względne mierzy się względem ciśnienia atmosferycznego, a bezwzględne względem próżni.
Na ciało zanurzone w cieczy ciśnienie działa ze wszystkich stron. Ponieważ jednak na większej głębokości ciśnienie jest większe, siły nacisku od dołu są przeciętnie większe niż od góry. Właśnie ta różnica prowadzi do powstania siły wyporu.
Najważniejszy mechanizm: prawo Archimedesa i definicja środka wyporu
Podstawowym prawem opisującym wypór jest prawo Archimedesa. W jego współczesnej postaci mówi ono, że na ciało zanurzone w cieczy działa siła wyporu równa ciężarowi wypartej cieczy.
Fw = ρgV
gdzie:
- Fw – siła wyporu w niutonach, N,
- ρ – gęstość cieczy, kg/m³,
- g – przyspieszenie grawitacyjne, m/s²,
- V – objętość wypartej cieczy, czyli objętość zanurzonej części ciała, m³.
Jeżeli ciało jest całkowicie zanurzone, V oznacza objętość całego ciała. Jeżeli ciało pływa tylko częściowo zanurzone, do wzoru podstawiamy wyłącznie zanurzoną część objętości.
Środek wyporu to środek geometryczny objętości wypartej cieczy, czyli środek ciężkości tej objętości, gdyby była wypełniona cieczą o jednakowej gęstości. Innymi słowy: jest to punkt przyłożenia wypadkowej siły wyporu w modelu hydrostatycznym. Kierunek tej siły jest pionowy i zwrócony ku górze.
Dla jednorodnej cieczy pozostającej w równowadze środek wyporu zależy od kształtu i położenia zanurzonej części ciała, a nie od masy samego ciała. To bardzo ważna uwaga, bo często intuicyjnie łączy się wypór z „lekkością” obiektu. Tymczasem siła wyporu wynika z rozkładu ciśnienia w cieczy, a jej wartość i linia działania są związane z objętością wypartej cieczy.
Skąd bierze się siła wyporu?
Ciśnienie hydrostatyczne działa prostopadle do powierzchni ciała. Na ściany boczne siły często mają składowe poziome, które wzajemnie się znoszą, jeśli układ jest symetryczny. Natomiast pionowe składowe sił od górnych i dolnych powierzchni nie równoważą się, ponieważ dolne części znajdują się głębiej i podlegają większemu ciśnieniu.
W najprostszym przykładzie sześcianu zanurzonego w cieczy siła na dolną podstawę jest większa niż na górną. Różnica tych sił jest dokładnie równa ciężarowi cieczy, która mogłaby zajmować objętość sześcianu. To właśnie treść prawa Archimedesa.
Warto przy tym odróżnić ciśnienie od siły. Ciśnienie to wielkość określająca nacisk na jednostkę powierzchni:
p = F/A
gdzie:
- p – ciśnienie w paskalach, Pa,
- F – siła prostopadła do powierzchni w niutonach, N,
- A – pole powierzchni w metrach kwadratowych, m².
To, że ciśnienie rośnie z głębokością, nie oznacza jeszcze automatycznie konkretnej wartości wypadkowej siły. Aby wyznaczyć siłę, trzeba uwzględnić także powierzchnię, na którą to ciśnienie działa.
Co dokładnie oznacza środek wyporu?
Jeśli rozkład ciśnienia na powierzchni ciała zastąpimy jedną wypadkową siłą, to ta siła ma określoną linię działania. Punkt, przez który przechodzi ta linia w modelu ciała zanurzonego w jednorodnej cieczy, nazywamy środkiem wyporu. Dla prostych brył i pełnego zanurzenia w cieczy jednorodnej jest to po prostu środek geometryczny zanurzonej objętości.
Przykłady:
- dla całkowicie zanurzonej jednorodnej kuli środek wyporu leży w jej środku geometrycznym,
- dla prostopadłościanu zanurzonego całkowicie – w środku objętości prostopadłościanu,
- dla statku pływającego po wodzie – w środku geometrycznym tylko tej części kadłuba, która znajduje się pod wodą.
W ostatnim przypadku środek wyporu może zmieniać położenie wraz z przechyłem statku, bo zmienia się kształt wypartej objętości. To właśnie dlatego pojęcie to ma fundamentalne znaczenie dla stateczności jednostek pływających.
Środek wyporu a środek ciężkości
Środek ciężkości to punkt przyłożenia wypadkowej siły ciężkości działającej na ciało. Zależy od rozkładu masy ciała. Środek wyporu zależy natomiast od kształtu zanurzonej części i od rozkładu gęstości cieczy.
Jeżeli ciało jest jednorodne i całkowicie zanurzone, oba punkty mogą się pokrywać, ale nie muszą. Dla ciał pływających częściowo zanurzonych zwykle są rozdzielone. To rozdzielenie decyduje o tym, czy ciało po niewielkim przechyleniu wraca do położenia równowagi, czy przechyla się jeszcze bardziej.
Typowe przypadki:
- gdy środek ciężkości leży poniżej środka wyporu, równowaga bywa bardzo stabilna,
- gdy środek ciężkości leży wysoko, obiekt może być niestateczny,
- w statkach i bojach analizuje się dodatkowo położenie metacentrum, co jest rozwinięciem klasycznej hydrostatyki statku.
Metacentrum i stateczność poprzeczna statku są zagadnieniami bardziej technicznymi, ale ich źródłem pozostaje właśnie zmiana położenia środka wyporu przy przechyle.
Pływanie, tonięcie i unoszenie się ciała
O tym, czy ciało tonie, pływa czy pozostaje zawieszone w cieczy, decyduje porównanie jego ciężaru z siłą wyporu.
- Jeśli Fg > Fw, ciało tonie.
- Jeśli Fg = Fw, ciało pozostaje w równowadze.
- Jeśli po częściowym zanurzeniu może zajść Fg = Fw, ciało pływa.
Tu Fg oznacza ciężar ciała, czyli siłę grawitacji działającą na jego masę. Nie należy mylić ciężaru z masą. Masa jest mierzona w kilogramach, kg, a ciężar w niutonach, N.
Wygodne jest też porównanie średniej gęstości ciała ρciała z gęstością cieczy ρcieczy:
- jeśli ρciała < ρcieczy, ciało może pływać,
- jeśli ρciała = ρcieczy, może unosić się w całej objętości cieczy,
- jeśli ρciała > ρcieczy, tonie.
Ciało pływające wypiera taką ilość cieczy, której ciężar jest równy ciężarowi ciała. Dlatego statek, choć może mieć ogromną masę, unosi się na wodzie: jego średnia gęstość razem z pustą przestrzenią wewnątrz kadłuba jest mniejsza od gęstości wody, a zanurzona część kadłuba wypiera odpowiednio dużą objętość cieczy.
Pozorny ciężar i przykład liczbowy
Ciało zanurzone w cieczy wydaje się lżejsze, ponieważ oprócz ciężaru działa na nie siła wyporu. Pozorny ciężar to wypadkowa siła, z jaką ciało naciska na podparcie lub napina zawieszenie podczas zanurzenia.
W prostym ujęciu:
Fpoz = Fg – Fw
Załóżmy, że bryła o objętości V = 0,002 m³ jest całkowicie zanurzona w wodzie o gęstości w przybliżeniu ρ = 1000 kg/m³. Przyjmijmy g = 9,81 m/s².
Dane:
- V = 0,002 m³,
- ρ = 1000 kg/m³,
- g = 9,81 m/s².
Wzór:
Fw = ρgV
Podstawienie:
Fw = 1000 · 9,81 · 0,002
Obliczenie:
Fw = 19,62 N
Oznacza to, że ciecz działa na ciało pionowo ku górze z siłą około 19,6 N. Jeśli ciężar ciała w powietrzu wynosi na przykład 30 N, to jego pozorny ciężar w wodzie będzie równy około 10,4 N.
Związek środka wyporu z innymi pojęciami hydrostatyki
Choć temat dotyczy środka wyporu, warto osadzić go w szerszym obrazie hydrostatyki. W cieczy w równowadze punkty położone na tej samej głębokości w tej samej jednorodnej cieczy mają takie samo ciśnienie. Zasada ta wyjaśnia działanie naczyń połączonych: powierzchnie tej samej cieczy ustawiają się na jednakowej wysokości, jeśli nad nimi działa to samo ciśnienie.
Jeśli w naczyniach połączonych znajdują się różne ciecze, wysokości słupów zależą od ich gęstości. Mniej gęsta ciecz musi mieć wyższy słup, aby wywołać to samo ciśnienie hydrostatyczne na wspólnym poziomie.
Z kolei prawo Pascala mówi, że zmiana ciśnienia wywierana na ciecz zamkniętą przenosi się jednakowo we wszystkich kierunkach. Dzięki temu działają prasy, hamulce i podnośniki hydrauliczne. Jeśli na mały tłok działa siła, to wytworzone ciśnienie p = F/A dociera do dużego tłoka. Ponieważ duży tłok ma większe pole powierzchni, otrzymywana siła może być większa. Nie oznacza to jednak „tworzenia energii” — wzrost siły odbywa się kosztem większej drogi ruchu drugiego tłoka oraz strat w rzeczywistym układzie.
| Zagadnienie | Zależność lub opis | Znaczenie fizyczne | Przykład |
|---|---|---|---|
| Środek wyporu | Punkt przyłożenia wypadkowej siły wyporu; środek geometryczny wypartej objętości cieczy w jednorodnej cieczy | Określa linię działania siły wyporu i wpływa na stateczność | Położenie środka wyporu statku zmienia się przy przechyle |
| Prawo Archimedesa | Fw = ρgV | Siła wyporu równa jest ciężarowi wypartej cieczy | Klocek zanurzony w wodzie wydaje się lżejszy |
| Ciśnienie hydrostatyczne | p = ρgh dla przyrostu ciśnienia | Rośnie z głębokością i zależy od gęstości cieczy oraz grawitacji | Nurek odczuwa większe ciśnienie na większej głębokości |
| Ciśnienie całkowite | pcałk = p0 + ρgh | Uwzględnia ciśnienie działające na powierzchnię cieczy, często atmosferyczne | Barometr i manometr odnoszą pomiar do ciśnienia atmosferycznego lub próżni |
| Warunek pływania | Dla równowagi pionowej Fg = Fw | Ciało pływające wypiera tyle cieczy, by jej ciężar zrównał się z ciężarem ciała | Statek zanurza się głębiej po załadunku |
| Środek ciężkości a środek wyporu | To różne punkty: pierwszy zależy od rozkładu masy, drugi od zanurzonej objętości | Ich wzajemne położenie wpływa na stabilność położenia ciała | Łódź z wysoko umieszczonym ładunkiem łatwiej się przechyla |
| Naczynia połączone | Na tej samej głębokości w tej samej cieczy ciśnienie jest jednakowe | Wyznacza poziomy cieczy i zależności dla różnych gęstości | Wodowskaz lub prosty manometr cieczowy |
| Prawo Pascala | Zmiana ciśnienia w zamkniętej cieczy przenosi się jednakowo we wszystkich kierunkach | Umożliwia wzmacnianie siły dzięki różnym polom tłoków, bez tworzenia energii | Podnośnik hydrauliczny i hamulce samochodowe |
Najważniejsze informacje
Środek wyporu jest pojęciem szczególnie ważnym tam, gdzie liczy się nie tylko sama wartość siły wyporu, ale także jej punkt przyłożenia. W obliczeniach szkolnych często wystarcza wzór na Fw, lecz w technice morskiej, projektowaniu zbiorników pływających, boi i platform znaczenie ma również geometria zanurzonej objętości.
Praktyczne przykłady zastosowania
Najbardziej oczywistym zastosowaniem jest okrętownictwo. Projektant statku musi uwzględnić położenie środka ciężkości i środka wyporu w różnych stanach załadunku. Zmiana rozmieszczenia ładunku zmienia środek ciężkości, a zmiana zanurzenia i przechyłu zmienia środek wyporu.
W łodziach podwodnych kontrola pływalności odbywa się przez zmianę ilości wody w zbiornikach balastowych. Zmienia to średnią gęstość całego obiektu. Gdy ciężar zrówna się z siłą wyporu, łódź może utrzymywać głębokość. Gdy ciężar jest większy, opada; gdy mniejszy, wynurza się.
W biologii środek wyporu i siła wyporu mają znaczenie dla organizmów wodnych. Ryby regulują pływalność między innymi dzięki pęcherzowi pławnemu. Zwiększenie objętości przy niewielkiej zmianie masy zmienia średnią gęstość organizmu.
W geologii i inżynierii lądowej analizuje się wypór działający na konstrukcje podziemne i fundamenty w gruncie nawodnionym. Zbiorniki, tunele i elementy zanurzone w wodach gruntowych mogą doświadczać sił unoszących, które trzeba uwzględnić konstrukcyjnie.
W medycynie i rehabilitacji zanurzenie ciała w wodzie zmniejsza jego pozorny ciężar, dzięki czemu możliwe są ćwiczenia odciążające stawy. To praktyczna konsekwencja prawa Archimedesa.
W pomiarach ciśnienia wykorzystuje się manometry cieczowe. Różnica wysokości słupów cieczy odpowiada różnicy ciśnień, a zależność zależy od gęstości cieczy manometrycznej. Historycznie barometr rtęciowy Torricellego pokazał, że ciśnienie atmosferyczne może równoważyć ciężar słupa rtęci.
Najczęstsze błędy i nieporozumienia
- Środek wyporu to nie środek ciężkości. Oba punkty mogą leżeć w różnych miejscach i pełnią różne role.
- Siła wyporu nie zależy bezpośrednio od masy ciała. Zależy od gęstości cieczy, przyspieszenia grawitacyjnego i objętości wypartej cieczy.
- Ciężki przedmiot może pływać. Liczy się średnia gęstość całego obiektu, a nie sama masa wyrażona w kilogramach.
- Wzór p = ρgh nie daje zawsze ciśnienia całkowitego. Opisuje przyrost ciśnienia wywołany ciężarem słupa cieczy; trzeba jeszcze uwzględnić ciśnienie na powierzchni.
- Ciśnienie hydrostatyczne nie zależy od kształtu naczynia. Na tej samej głębokości w tej samej cieczy jest takie samo, jeśli ciecz pozostaje w równowadze.
- Większa objętość cieczy w szerokim zbiorniku nie musi oznaczać większego ciśnienia na danej głębokości. O ciśnieniu decydują przede wszystkim ρ, g i h.
- Układ hydrauliczny nie mnoży energii. Większa siła na dużym tłoku pojawia się kosztem większego przemieszczenia małego tłoka lub odwrotnie, z uwzględnieniem strat.
Jak zaobserwować albo zmierzyć to zjawisko?

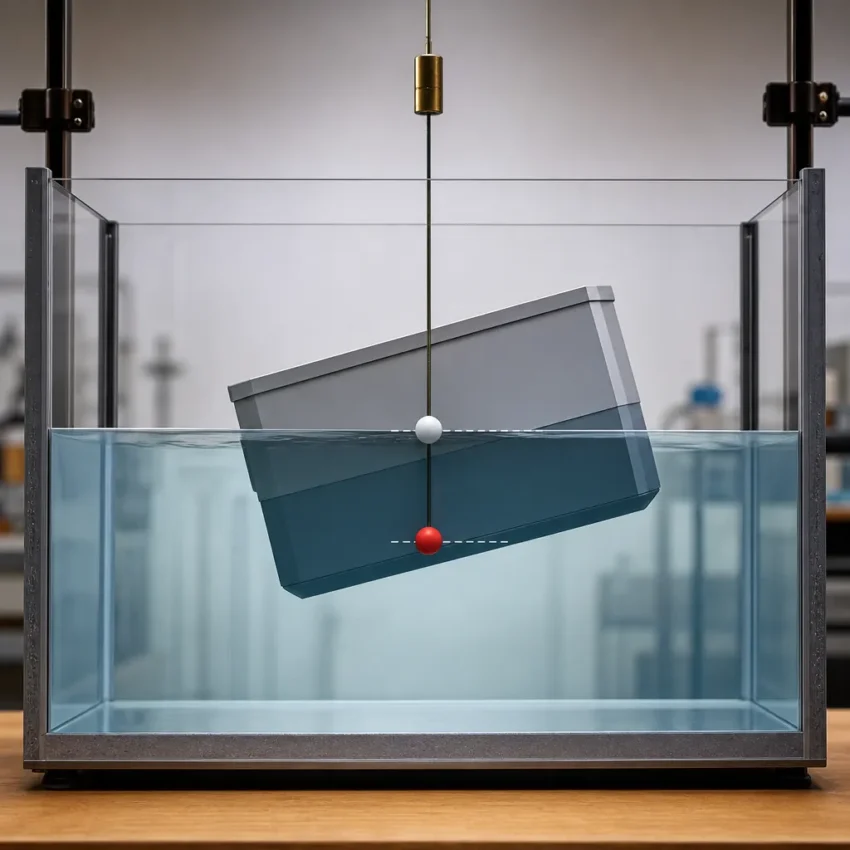

Najprostsza obserwacja środka wyporu polega na śledzeniu zachowania ciała pływającego po niewielkim przechyleniu. Jeśli obiekt wraca do położenia wyjściowego, to układ siły ciężkości i siły wyporu daje moment przywracający równowagę. Jeśli przechył się powiększa, równowaga jest niestateczna.
Bezpiecznym doświadczeniem edukacyjnym może być zanurzanie lekkiego pojemnika lub kawałka drewna w przezroczystym naczyniu z wodą. Zmieniając obciążenie, można obserwować zmianę zanurzenia, czyli zmianę objętości wypartej cieczy. To pokazuje, że ciało pływające samo „dobiera” zanurzenie tak, by ciężar wypartej cieczy zrównał się z jego ciężarem.
Siłę wyporu można zmierzyć za pomocą siłomierza. Najpierw mierzy się ciężar ciała w powietrzu, a następnie pozorny ciężar po zanurzeniu w cieczy. Różnica tych wskazań jest równa sile wyporu.
Różnice ciśnień można mierzyć manometrem cieczowym. Jeśli dwa końce rurki U są podłączone do obszarów o różnych ciśnieniach, różnica poziomów cieczy wskazuje różnicę ciśnień. W prostym modelu obowiązuje zależność proporcjonalna do ρgh.
Przy dokładniejszych pomiarach trzeba pamiętać o ograniczeniach modelu: rzeczywiste ciecze są w niewielkim stopniu ściśliwe, gęstość może zależeć od temperatury, a menisk i napięcie powierzchniowe wpływają na odczyt w cienkich rurkach.
Ciekawostki
- Środek wyporu ciała pływającego zwykle przesuwa się, gdy ciało zmienia pochylenie.
- Ta sama bryła może pływać w jednej cieczy i tonąć w innej, jeśli różnią się gęstością.
- W słonej wodzie łatwiej utrzymać się na powierzchni niż w słodkiej, ponieważ gęstość cieczy jest większa.
- Areometr działa dzięki zależności między zanurzeniem a gęstością cieczy.
- Legenda o okrzyku „Eureka!” wiąże się z Archimedesem, ale jej szczegółowy przebieg nie jest całkowicie pewnym faktem historycznym.
- W bardzo dużych głębokościach dokładne obliczenia wymagają uwzględnienia zmian gęstości i ściśliwości wody, więc prosty model szkolny staje się przybliżeniem.
- Ciśnienie hydrostatyczne działa nie tylko na dno, lecz także na ściany pionowe i nachylone, a wypadkowa siła na ścianę ma własny środek parcia.
- Hydrostatyczny paradoks pokazuje, że siła na dno zależy od wysokości słupa cieczy i pola dna, a nie tylko od całkowitej ilości cieczy w naczyniu.
FAQ
Czym jest środek wyporu w jednym zdaniu?
To punkt, przez który przechodzi wypadkowa siła wyporu działająca na ciało zanurzone w cieczy.
Czy środek wyporu zawsze leży w ciele?
Nie zawsze w materiale ciała, ale zawsze w sensie geometrycznym odnosi się do objętości wypartej cieczy. Dla ciał pływających może leżeć w obszarze zanurzonej części, która nie pokrywa się z pełną bryłą materiału.
Od czego zależy położenie środka wyporu?
Od kształtu i położenia zanurzonej objętości oraz, w bardziej ogólnym ujęciu, od rozkładu gęstości cieczy. W jednorodnej cieczy jest to środek geometryczny wypartej objętości.
Czy siła wyporu zależy od głębokości?
Dla całkowicie zanurzonego ciała w cieczy o stałej gęstości siła wyporu w przybliżeniu nie zależy od głębokości, bo zależy od objętości wypartej cieczy, a ta się nie zmienia. Głębokość zmienia natomiast ciśnienie bezwzględne działające na ciało.
Dlaczego statek z metalu nie tonie?
Bo nie decyduje sam materiał, lecz średnia gęstość całego obiektu. Kadłub zawiera dużo powietrza i wypiera dużą objętość wody, dzięki czemu siła wyporu może zrównać się z ciężarem statku.
Czy wzór Fw = ρgV działa zawsze?
Działa w klasycznej hydrostatyce dla cieczy w równowadze. W praktyce jest bardzo dobrym przybliżeniem dla wielu układów, ale w złożonych warunkach, na przykład przy silnych zmianach gęstości lub poza równowagą, potrzebny jest dokładniejszy opis.
Jaka jest różnica między ciśnieniem hydrostatycznym a atmosferycznym?
Ciśnienie hydrostatyczne to przyrost ciśnienia wynikający z ciężaru słupa cieczy, natomiast ciśnienie atmosferyczne jest wywierane przez otaczające powietrze. W otwartym zbiorniku oba efekty sumują się, gdy liczymy ciśnienie całkowite.
Czy środek wyporu ma znaczenie tylko dla statków?
Nie. Ma znaczenie także dla boi, łodzi podwodnych, pływaków pomiarowych, organizmów wodnych, konstrukcji zanurzonych i wszelkich analiz stateczności obiektów w cieczach.
