Nośność a wyporność statku

Nośność i wyporność statku to nie to samo, choć oba pojęcia są ze sobą ściśle związane. Wyporność opisuje ilość wody wypartej przez zanurzoną część kadłuba, a więc w praktyce wiąże się z siłą wyporu działającą na statek. Nośność oznacza natomiast, jaki użyteczny ładunek statek może bezpiecznie zabrać ponad swoją masę własną, paliwo robocze, załogę i inne elementy uwzględnione w definicji stosowanej w żegludze. Odpowiedź na pytanie „nośność a wyporność statku” brzmi więc: wyporność wynika z hydrostatyki i prawa Archimedesa, a nośność jest wielkością eksploatacyjną ograniczoną między innymi przez dopuszczalną wyporność przy określonym zanurzeniu.

Podstawa fizyczna: dlaczego statek w ogóle pływa

Hydrostatyka bada ciecze znajdujące się w spoczynku lub w stanie równowagi. W tym ujęciu statek pływający spokojnie po wodzie jest dobrym przykładem układu hydrostatycznego: na kadłub działa ciężar skierowany pionowo w dół oraz siła wyporu skierowana pionowo w górę.

Źródłem siły wyporu jest fakt, że ciśnienie w cieczy rośnie z głębokością. W prostym modelu jednorodnej cieczy o stałej gęstości przyrost ciśnienia hydrostatycznego opisuje wzór:

p = ρgh

gdzie:

p – przyrost ciśnienia hydrostatycznego w paskalach, Pa,
ρ – gęstość cieczy w kilogramach na metr sześcienny, kg/m³,
g – przyspieszenie grawitacyjne w metrach na sekundę do kwadratu, m/s²,
h – głębokość mierzona od swobodnej powierzchni cieczy w metrach, m.

Ten wzór nie daje zwykle całkowitego ciśnienia, lecz przyrost ciśnienia wynikający z ciężaru słupa cieczy. Jeśli nad cieczą działa jeszcze ciśnienie atmosferyczne, to ciśnienie bezwzględne na głębokości h wynosi:

p_całk = p_atm + ρgh

gdzie p_atm to ciśnienie atmosferyczne. Różnica między ciśnieniem bezwzględnym a względnym jest ważna: ciśnienie względne mierzy się względem atmosfery, a bezwzględne względem próżni. W większości prostych problemów o pływaniu statków decydują różnice ciśnień, więc składnik atmosferyczny po obu stronach układu zwykle się znosi.

W tej samej jednorodnej cieczy pozostającej w równowadze punkty na tej samej głębokości mają takie samo ciśnienie. To dlatego nie ma znaczenia, czy kadłub jest szeroki czy wąski na danej głębokości: lokalne ciśnienie zależy od głębokości, gęstości cieczy i wartości g, a nie od kształtu całego zbiornika. Jest to jeden z przejawów hydrostatycznego paradoksu.

Najważniejszy mechanizm: prawo Archimedesa i związek z wypornością

Najważniejszym prawem opisującym wyporność statku jest prawo Archimedesa. Współczesna postać tego prawa mówi, że na ciało zanurzone w cieczy działa pionowo ku górze siła wyporu równa ciężarowi wypartej cieczy.

F_w = ρgV

gdzie:

F_w – siła wyporu w niutonach, N,
ρ – gęstość cieczy w kg/m³,
g – przyspieszenie grawitacyjne w m/s²,
V – objętość wypartej cieczy w m³.

Warto zauważyć różnicę między siłą a ciśnieniem. Ciśnienie to siła przypadająca na jednostkę powierzchni:

p = F/A

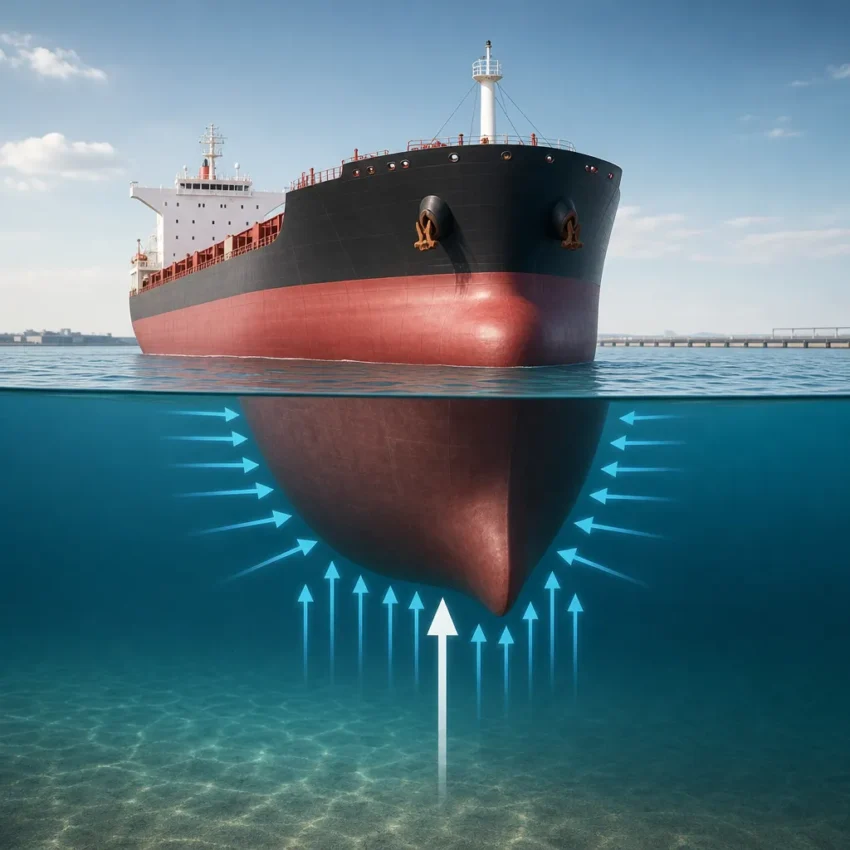

gdzie A jest polem powierzchni w m². Ciśnienie wywierane przez wodę na poszczególne fragmenty kadłuba nie jest wszędzie takie samo, ale suma wszystkich elementarnych nacisków daje wypadkową siłę wyporu.

Jeśli statek pływa w stanie równowagi hydrostatycznej, to jego ciężar Q = mg jest równy sile wyporu:

mg = ρgV

Po skróceniu przez g otrzymujemy zależność:

m = ρV

fizycznie oznacza ona, że statek pływający wypiera taką ilość wody, której masa jest równa masie statku w danym stanie załadowania. To właśnie jest klucz do odróżnienia nośności od wyporności.

Czym dokładnie jest wyporność statku

W żegludze słowo wyporność ma dwa powiązane znaczenia. W sensie fizycznym wiąże się z objętością wypartej wody, a po przeliczeniu przez gęstość cieczy daje masę wypartej wody. Ponieważ statek pływający jest w równowadze, masa wypartej wody jest równa całkowitej masie statku.

Dlatego w praktyce wyporność statku bywa podawana w tonach jako masa statku wraz z ładunkiem, paliwem, zapasami, załogą i wszystkim, co znajduje się na pokładzie, dla określonego zanurzenia. To nie jest siła, choć w tle stoi siła wyporu. Trzeba więc odróżniać:

siłę wyporu – wielkość w niutonach,
wyporność masową – wielkość w kilogramach lub tonach, odpowiadającą masie wypartej wody.

Jeżeli statek zanurza się głębiej, rośnie objętość wypartej wody V, a więc rośnie siła wyporu. To pozwala zrównoważyć większy ciężar po dołożeniu ładunku.

Czym jest nośność statku

Nośność statku to nie całkowita masa statku, lecz różnica między masą statku załadowanego do dopuszczalnej linii wodnej a masą statku pustego w określonej definicji technicznej. W praktyce oznacza to zdolność przewiezienia ładunku oraz części zapasów eksploatacyjnych.

Najczęściej nośność wyraża się w tonach. Jest to wielkość użytkowa, bardzo ważna dla armatora, portu i planowania transportu. Hydrostatyka wyznacza jej granice: statek nie może być ładowany bez końca, bo wraz ze wzrostem masy musi zanurzać się głębiej, a dopuszczalne zanurzenie jest ograniczone bezpieczeństwem, wolną burtą, statecznością i przepisami.

Uproszczając:

wyporność mówi, ile statek waży jako całość w danym stanie zanurzenia,
nośność mówi, ile może zabrać ponad określoną masę własną eksploatacyjną.

Dlaczego stalowy statek pływa, a stalowy klocek tonie

To klasyczny przykład błędnej intuicji. Sam materiał nie rozstrzyga o pływaniu. Decyduje średnia gęstość całego obiektu, czyli stosunek jego masy do objętości zewnętrznej związanej z wypieraniem cieczy.

Stalowy klocek ma małą objętość w porównaniu z masą, więc wypiera niewiele wody. Siła wyporu jest zbyt mała i klocek tonie. Statek stalowy ma duży, pusty w środku kadłub. Dzięki temu jego średnia gęstość może być mniejsza od gęstości wody, więc przy częściowym zanurzeniu znajduje stan równowagi.

Warunki są następujące:

gdy średnia gęstość ciała jest większa od gęstości cieczy – ciało tonie,
gdy jest mniejsza – ciało pływa z częściowym zanurzeniem,
gdy jest równa – może pozostawać zawieszone w cieczy, czyli mieć pływalność obojętną.

To samo dotyczy łodzi podwodnej. O zmianie zanurzenia decyduje zmiana średniej gęstości całego układu przez napełnianie lub opróżnianie zbiorników balastowych. Sama analiza przepływu podczas ruchu łodzi wykracza już poza klasyczną hydrostatykę.

Jak głębokość, gęstość cieczy i g wpływają na statek

Ciśnienie hydrostatyczne rośnie z głębokością zgodnie z zależnością p = ρgh. Oznacza to, że dolne partie kadłuba są obciążone większym ciśnieniem niż partie położone wyżej. Z tego wynika siła wyporu, ale także wymagania konstrukcyjne dla kadłuba.

Im większa gęstość cieczy ρ, tym większa siła wyporu dla tej samej objętości wypartej cieczy. Dlatego statek pływa nieco wyżej w wodzie morskiej niż w słodkiej. Woda morska ma zwykle większą gęstość z powodu zawartości soli.

Wpływ przyspieszenia grawitacyjnego g jest podwójny: zwiększa zarówno ciężar statku, jak i siłę wyporu. W prostym warunku równowagi mg = ρgV czynnik g się skraca, więc o zanurzeniu decyduje relacja masy do gęstości cieczy. Jednak w wartościach sił i naprężeń konstrukcyjnych g pozostaje istotne.

W rzeczywistych obliczeniach znaczenie może mieć także temperatura, bo wpływa ona na gęstość cieczy. Dla wody zmiana gęstości z temperaturą nie jest ogromna, ale w precyzyjnych pomiarach i projektach technicznych nie można jej ignorować.

Pozorny ciężar i częściowe zanurzenie

Ciało zanurzone w cieczy wydaje się lżejsze, ponieważ część jego ciężaru „przejmuje” siła wyporu. Mówimy wtedy o pozornym ciężarze. Jeżeli ciężar ciała wynosi Q = mg, a siła wyporu F_w, to pozorny ciężar ma wartość:

Q_poz = mg – F_w

Dla statku pływającego po powierzchni pozorny ciężar w sensie pionowej równowagi jest równy zeru, bo siła wyporu równoważy ciężar całkowity. Nie oznacza to, że statek „nie waży”, lecz że podparcie zapewnia ciecz, a nie sztywne podłoże.

Częściowe zanurzenie jest naturalne. Statek nie musi zanurzyć całej objętości kadłuba, aby wypór zrównał się z ciężarem. Właśnie dzięki temu istnieje zapas wyporności, związany z wolną burtą i bezpieczeństwem na fali.

Równowaga hydrostatyczna, naczyń połączonych i ciśnienie w układach technicznych

Zasada naczyń połączonych mówi, że w tej samej cieczy jednorodnej, połączonej i znajdującej się w równowadze, powierzchnie cieczy ustalają się na tej samej wysokości. Jeżeli w naczyniach połączonych znajdują się ciecze o różnych gęstościach, wysokości słupów cieczy są różne, ale ciśnienia na tym samym poziomie równoważą się.

To ważne także dla pomiarów. Manometr cieczowy działa właśnie dzięki zależności między różnicą ciśnień a wysokością słupa cieczy. Im większa gęstość cieczy manometrycznej, tym mniejsza wysokość słupa potrzebna do zrównoważenia tej samej różnicy ciśnień. Historyczny barometr rtęciowy Torricellego jest szczególnym przykładem użycia równowagi hydrostatycznej do pomiaru ciśnienia atmosferycznego.

Prawo Pascala mówi z kolei, że zmiana ciśnienia wywierana na ciecz zamkniętą przekazuje się w niej jednakowo we wszystkich kierunkach. W postaci użytkowej oznacza to, że jeśli na mały tłok działa siła, to w całej cieczy powstaje ciśnienie p = F/A, które działa także na większy tłok. Dzięki większej powierzchni można uzyskać większą siłę wyjściową. Nie oznacza to jednak tworzenia energii: wzrost siły odbywa się kosztem większej drogi przemieszczenia albo innych strat w rzeczywistym układzie hydraulicznym.

Choć prasy, podnośniki i hamulce hydrauliczne nie służą do opisu nośności statków, należą do tego samego działu fizyki: hydrostatyki cieczy praktycznie nieściśliwych. Rzeczywiste ciecze są jednak w niewielkim stopniu ściśliwe, a układy techniczne doświadczają także tarcia, przecieków i odkształceń elementów.

Najważniejsze informacje

Zagadnienie	Zależność lub opis	Znaczenie fizyczne	Przykład
Ciśnienie hydrostatyczne	p = ρgh opisuje przyrost ciśnienia od ciężaru słupa cieczy.	Im większa głębokość, gęstość cieczy lub wartość g, tym większe ciśnienie.	Dolna część kadłuba statku jest obciążona bardziej niż górna.
Ciśnienie całkowite	p_całk = p_atm + ρgh w otwartym zbiorniku.	Trzeba uwzględnić ciśnienie działające na powierzchnię cieczy, jeśli liczymy ciśnienie bezwzględne.	Pomiar ciśnienia na określonej głębokości pod wodą.
Prawo Archimedesa	F_w = ρgV, gdzie V to objętość wypartej cieczy.	Siła wyporu zależy od cieczy i objętości wypartej, a nie bezpośrednio od masy ciała.	Statek po załadunku zanurza się głębiej, aby wyprzeć więcej wody.
Warunek pływania statku	mg = ρgV w stanie równowagi hydrostatycznej.	Ciężar statku musi być równy sile wyporu.	Spokojnie pływający prom na wodzie.
Wyporność statku	Masa wypartej wody równa całkowitej masie statku w danym zanurzeniu.	Jest związana z całkowitym stanem załadowania jednostki.	Ten sam statek ma inną wyporność pusty i załadowany.
Nośność statku	Maksymalna masa ładunku użytkowego i części zapasów, jaką statek może bezpiecznie zabrać.	To wielkość eksploatacyjna, ograniczona dopuszczalnym zanurzeniem.	Kontenerowiec może przewieźć określoną liczbę ton ładunku.
Ciśnienie a siła	p = F/A; ciśnienie to nie to samo co siła.	Małe ciśnienie na dużej powierzchni może dać dużą siłę całkowitą.	Nacisk wody na duży fragment burty.
Prawo Pascala	Zmiana ciśnienia w zamkniętej cieczy przekazuje się jednakowo we wszystkich kierunkach.	Pozwala zwiększać siłę dzięki większemu polu tłoka, ale nie tworzy energii.	Podnośnik hydrauliczny w warsztacie.

Praktyczne przykłady zastosowania

Najbardziej oczywiste zastosowanie zależności między nośnością a wypornością to projektowanie i eksploatacja statków. Konstruktor musi przewidzieć, jak zmieni się zanurzenie po załadunku, jaka będzie wolna burta i czy kadłub zachowa bezpieczną stateczność. W praktyce używa się krzywych hydrostatycznych, tabel zanurzenia oraz znaków ładunkowych.

W portach i stoczniach kontrola zanurzenia pozwala ocenić, czy statek nie został przeciążony. Nawet jeśli siła wyporu jest w stanie zrównoważyć większy ciężar, zbyt głębokie zanurzenie może być niebezpieczne z powodu mniejszego zapasu pływalności i gorszego zachowania jednostki na fali. Sama analiza falowania należy już częściowo do hydrodynamiki, ale limit wyporności wynika bezpośrednio z hydrostatyki.

W łodziach podwodnych to samo prawo Archimedesa pozwala wynurzać się i zanurzać. Zmiana ilości wody w zbiornikach balastowych modyfikuje średnią gęstość wholej jednostki. Przy pływalności dodatniej łódź się wynurza, przy ujemnej opada, a przy obojętnej może pozostawać na określonej głębokości.

Hydrostatyka jest też kluczowa dla zapór, zbiorników i śluz. Ciśnienie rośnie z głębokością, więc dolne partie ścian muszą przenosić większe obciążenia. Siła działająca na dno zależy od wysokości słupa cieczy i pola dna, ale całkowita siła wywierana przez ciecz na całe naczynie wymaga uwzględnienia także sił działających na ściany pionowe i nachylone. W takich zadaniach znaczenie ma również położenie środka parcia.

W medycynie i technice zasady hydrostatyki wykorzystują manometry, kroplówki, układy hydrauliczne i pomiary ciśnienia w cieczach. W geologii i meteorologii pojęcia ciśnienia oraz równowagi słupów cieczy i gazów mają podobne znaczenie koncepcyjne, choć atmosfera jako gaz wymaga dodatkowych poprawek związanych ze ściśliwością.

Najczęstsze błędy i nieporozumienia

Nośność nie jest tym samym co wyporność. Nośność to zdolność transportowa, a wyporność to masa wypartej wody równa całkowitej masie statku w danym zanurzeniu.
Statek nie pływa dlatego, że „jest lekki”. Może być bardzo masywny, ale jeśli jego średnia gęstość jest odpowiednio mała, będzie pływał.
Siła wyporu nie zależy bezpośrednio od masy ciała. Zależy od objętości wypartej cieczy oraz jej gęstości.
Więcej wody w zbiorniku nie musi oznaczać większego ciśnienia na tej samej głębokości. W modelu hydrostatycznym liczy się wysokość słupa cieczy, nie całkowita objętość naczynia.
Szerokość naczynia nie zmienia ciśnienia hydrostatycznego na danej głębokości. To konsekwencja zależności p = ρgh.
Ciśnienie to nie siła. Ciśnienie wyraża się w paskalach, a siłę w niutonach.
Ciśnienie atmosferyczne nie znika. Działa na powierzchnię cieczy i trzeba je dodać, gdy liczy się ciśnienie bezwzględne.

Jak to zjawisko można zaobserwować albo zmierzyć

Najprościej obserwuje się związek nośności i wyporności, wkładając do miski z wodą małą łódkę z folii aluminiowej i stopniowo dokładając obciążenie. Łódka zanurza się coraz głębiej, bo musi wyprzeć większą objętość wody. Gdy przekroczy dopuszczalne obciążenie, woda dostanie się do środka i średnia gęstość układu wzrośnie tak bardzo, że obiekt zatonie.

To bezpieczne doświadczenie pokazuje jakościowo prawo Archimedesa. Gdyby chcieć wykonać pomiar ilościowy, można zebrać wypartą wodę lub odczytać zmianę poziomu cieczy w naczyniu o znanym przekroju. Wtedy z objętości wypartej wody oblicza się siłę wyporu ze wzoru F_w = ρgV.

Ciśnienie hydrostatyczne mierzy się manometrami. W manometrze cieczowym różnica poziomów słupów cieczy odpowiada różnicy ciśnień. Dla tej samej różnicy ciśnień wyższy słup pojawi się dla cieczy o mniejszej gęstości, a niższy dla cieczy gęstszej, takiej jak rtęć.

W warunkach technicznych zanurzenie statku kontroluje się przez odczyt linii wodnej i znaków ładunkowych. To bardzo praktyczny przykład związku abstrakcyjnego prawa fizycznego z codziennym bezpieczeństwem transportu morskiego.

Ciekawostki

Statek pływający w wodzie morskiej zwykle zanurza się mniej niż w wodzie słodkiej, bo woda morska ma większą gęstość.
Prawo Archimedesa sformułowano starożytnie, ale jego współczesny zapis matematyczny jest wynikiem późniejszego rozwoju fizyki.
Legenda o okrzyku „Eureka!” jest słynna, lecz jej szczegółowy przebieg nie jest pewnym zapisem historycznym.
Hydrostatyczny paradoks pokazuje, że ciśnienie na dnie zależy od wysokości słupa cieczy, a nie od kształtu naczynia.
Barometr rtęciowy działa dlatego, że ciśnienie atmosferyczne utrzymuje słup rtęci w rurce.
Rzeczywiste ciecze są w niewielkim stopniu ściśliwe, ale w wielu zadaniach szkolnych można traktować je jako nieściśliwe.
W bardzo małych skalach na kształt powierzchni cieczy wpływają menisk i napięcie powierzchniowe, co może zaburzać dokładne odczyty w cienkich rurkach.
Areometr, używany do pomiaru gęstości cieczy, sam działa dzięki prawu Archimedesa.
Ładunek statku wpływa nie tylko na zanurzenie, ale też na położenie środka ciężkości, a więc na stateczność jednostki.

FAQ

Czy wyporność statku to to samo co siła wyporu?

Nie. Siła wyporu jest siłą wyrażaną w niutonach. Wyporność statku w praktyce żeglugowej często oznacza masę wypartej wody, równą całkowitej masie statku w danym stanie załadowania, więc podaje się ją zwykle w tonach.

Od czego zależy nośność statku?

Nośność zależy od dopuszczalnej wyporności, a więc od kształtu kadłuba, dopuszczalnego zanurzenia, gęstości wody, wymogów bezpieczeństwa i konstrukcyjnych ograniczeń eksploatacyjnych. Nie jest to wyłącznie problem masy, ale także bezpieczeństwa żeglugi.

Dlaczego statek po załadunku zanurza się głębiej?

Bo jego ciężar rośnie. Aby zachować równowagę, musi wzrosnąć siła wyporu, a to wymaga wyparcia większej objętości wody. Skutek jest taki, że statek zanurza się głębiej.

Czy cięższy statek zawsze ma większą nośność?

Nie zawsze. Duża masa własna statku nie oznacza automatycznie dużej nośności. O nośności decyduje różnica między dopuszczalną masą całkowitą przy bezpiecznym zanurzeniu a masą własną jednostki w przyjętej definicji.

Czy ciśnienie pod statkiem zależy od kształtu jeziora lub basenu?

W prostym modelu hydrostatycznym nie. Na danej głębokości w tej samej jednorodnej cieczy ciśnienie zależy od ρ, g i h, a nie od kształtu naczynia ani od całkowitej ilości wody.

Jak odróżnić ciśnienie hydrostatyczne od atmosferycznego?

Ciśnienie hydrostatyczne to przyrost ciśnienia związany z ciężarem słupa cieczy i opisany wzorem p = ρgh. Ciśnienie atmosferyczne pochodzi od nacisku atmosfery. W otwartym zbiorniku ciśnienie bezwzględne na głębokości jest sumą obu składników.

Czy statek może pływać częściowo zanurzony i nadal być w równowadze?

Tak, i właśnie tak dzieje się zwykle. Statek pływający wypiera tyle wody, by ciężar wypartej wody zrównał się z jego własnym ciężarem. Nie musi więc zanurzać całego kadłuba.
