Stateczność statku to zdolność jednostki pływającej do powrotu do położenia równowagi po niewielkim przechyleniu. Innymi słowy: statek jest stateczny wtedy, gdy po odchyleniu od pionu działające na niego siły i momenty nie przewracają go dalej, lecz dążą do wyprostowania kadłuba. Zjawisko to należy do klasycznej hydrostatyki, ponieważ w podstawowym ujęciu analizuje się statek pływający w cieczy znajdującej się w równowadze lub poruszającej się tak wolno, że można rozpatrywać kolejne stany quasi-równowagi. To właśnie połączenie prawa Archimedesa, rozkładu ciśnień hydrostatycznych i geometrii zanurzonej części kadłuba decyduje o tym, czy wielki stalowy statek utrzyma się bezpiecznie na wodzie.

Hydrostatyczna podstawa stateczności statku

Podstawą fizyczną pływania statku jest prawo Archimedesa. Ciało zanurzone w cieczy doświadcza skierowanej ku górze siły wyporu równej ciężarowi wypartej cieczy.

Fw = ρgV

gdzie:

Fw – siła wyporu w niutonach, N,
ρ – gęstość cieczy w kilogramach na metr sześcienny, kg/m3,
g – przyspieszenie grawitacyjne w metrach na sekundę do kwadratu, m/s2,
V – objętość wypartej cieczy w metrach sześciennych, m3.

Jeżeli statek pływa spokojnie, to w pionie siły się równoważą: jego ciężar działa w dół, a siła wyporu w górę. Nie wolno mylić masy z ciężarem. Masa wyrażana jest w kilogramach, a ciężar jest siłą i ma jednostkę niutona. Statek może mieć ogromną masę, ale jeśli wypiera odpowiednio dużą objętość wody, to siła wyporu zrównoważy jego ciężar.

Źródłem siły wyporu jest rozkład ciśnienia hydrostatycznego. W cieczy spoczywającej ciśnienie rośnie z głębokością zgodnie z zależnością:

p = ρgh

gdzie:

p – przyrost ciśnienia hydrostatycznego w paskalach, Pa,
ρ – gęstość cieczy w kg/m3,
g – przyspieszenie grawitacyjne w m/s2,
h – głębokość poniżej swobodnej powierzchni cieczy w metrach, m.

Ten wzór opisuje tylko przyrost ciśnienia wynikający z ciężaru słupa cieczy. Jeśli chcemy znać ciśnienie całkowite działające na kadłub, trzeba dodać ciśnienie działające na powierzchnię cieczy, zwykle atmosferyczne. Wtedy:

pcałk = p0 + ρgh

gdzie p0 oznacza ciśnienie na powierzchni cieczy. W otwartym morzu jest to w przybliżeniu ciśnienie atmosferyczne. Ciśnienie hydrostatyczne jest więc czym innym niż ciśnienie atmosferyczne, choć oba sumują się do ciśnienia bezwzględnego. Ciśnienie względne liczy się względem atmosfery, a ciśnienie bezwzględne względem próżni.

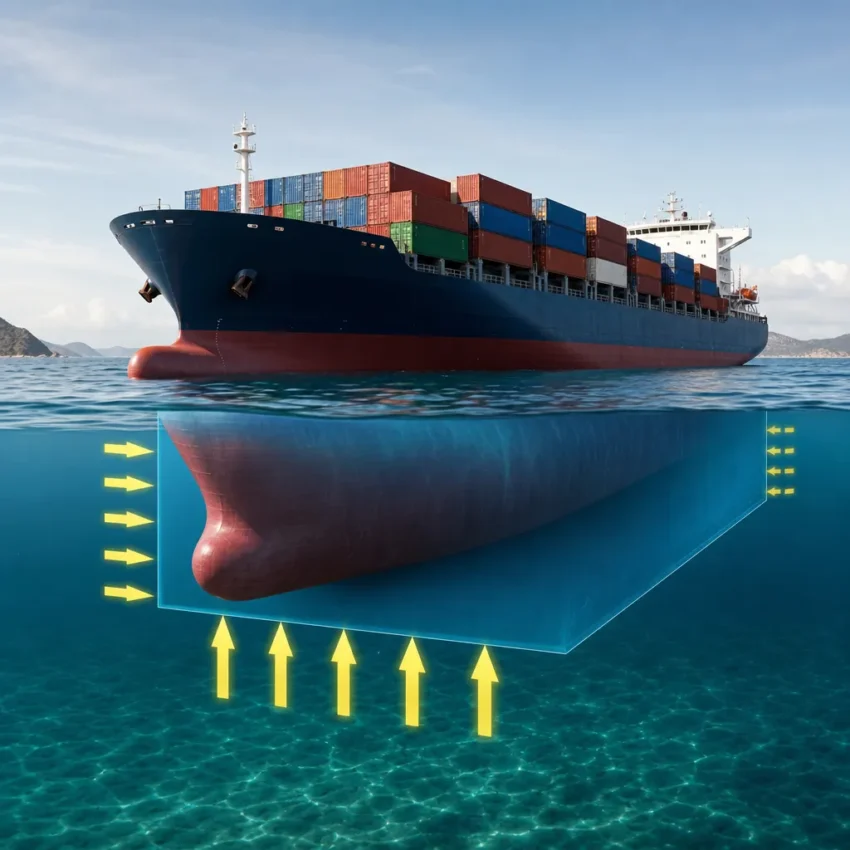

Ponieważ ciśnienie w wodzie rośnie z głębokością i działa we wszystkich kierunkach, na dolne partie zanurzonego kadłuba nacisk jest większy niż na górne. Wypadkową tych sił jest właśnie siła wyporu.

Najważniejszy mechanizm: położenie środka ciężkości i środka wyporu

Aby zrozumieć stateczność statku, nie wystarczy wiedzieć, że statek pływa. Trzeba jeszcze określić, jak reaguje na przechył. Decydują o tym dwa kluczowe punkty:

środek ciężkości – punkt przyłożenia wypadkowej siły ciężkości, zwykle oznaczany literą G,
środek wyporu – środek geometryczny objętości wypartej cieczy, punkt przyłożenia siły wyporu, oznaczany literą B.

Gdy statek stoi prosto, ciężar działa pionowo w dół przez punkt G, a siła wyporu pionowo w górę przez punkt B. Jeśli obie te siły leżą na jednej pionowej linii, statek pozostaje w równowadze. Jednak po przechyleniu zanurzona część kadłuba zmienia kształt, a wraz z nią przesuwa się środek wyporu. To przesunięcie może wytworzyć moment prostujący albo moment wywracający.

W analizie małych przechyłów używa się pojęcia metacentrum, oznaczanego literą M. Jest to punkt geometrycznie związany z nowym kierunkiem działania siły wyporu po niewielkim przechyle. Jeśli metacentrum leży nad środkiem ciężkości, statek ma dodatnią stateczność początkową. Wielkość:

nazywa się wysokością metacentryczną. W przybliżeniu:

GM > 0 – statek jest stateczny dla małych przechyłów,
GM = 0 – równowaga obojętna,
GM < 0 – statek jest niestateczny, przechył rośnie.

To właśnie dodatnia wysokość metacentryczna sprawia, że statek po lekkim przechyleniu zwykle sam wraca do pionu.

Dlaczego stalowy statek pływa, a stalowy klocek tonie

To jedno z najczęstszych pytań i zarazem typowa błędna intuicja. O pływaniu nie decyduje sam materiał, lecz średnia gęstość całego obiektu, łącznie z pustymi przestrzeniami. Stal ma gęstość większą od gęstości wody, więc zwarty kawałek stali tonie. Ale statek ma kadłub o dużej objętości, wewnątrz którego znajduje się powietrze i przestrzeń ładunkowa. Dzięki temu jego średnia gęstość może być mniejsza od gęstości wody.

Ciało:

tonie, gdy jego ciężar jest większy niż maksymalna możliwa siła wyporu,
unosi się w cieczy, gdy jego średnia gęstość jest w przybliżeniu równa gęstości cieczy,
pływa częściowo zanurzone, gdy jego średnia gęstość jest mniejsza od gęstości cieczy.

Dla ciała pływającego obowiązuje ważna zasada: wypiera ono taką ilość cieczy, której ciężar jest równy ciężarowi ciała. Dlatego obciążenie statku powoduje głębsze zanurzenie, aż do osiągnięcia nowej równowagi.

Rola rozkładu ciśnienia hydrostatycznego na kadłubie

Ciśnienie to nie siła. Ciśnienie opisuje siłę przypadającą na jednostkę powierzchni:

p = F/A

gdzie:

p – ciśnienie w Pa,
F – siła nacisku w N,
A – pole powierzchni w m2.

Woda naciska na elementy kadłuba prostopadle do ich powierzchni. Na większej głębokości ciśnienie jest większe, więc i lokalny nacisk rośnie. W prostym modelu hydrostatycznym ciśnienie na danej głębokości nie zależy od kształtu zbiornika ani od całkowitej ilości wody, lecz od głębokości h, gęstości ρ i przyspieszenia grawitacyjnego g. To jest sedno hydrostatycznego paradoksu.

Dla projektanta statku ważne jest nie tylko to, jaka jest wypadkowa siła wyporu, ale również jak rozkładają się naciski na ściany zanurzonego kadłuba. Podobnie jak w zaporach czy zbiornikach, wypadkowa siła na powierzchnię pionową lub nachyloną działa w punkcie zwanym środkiem parcia, położonym zwykle niżej niż środek geometryczny powierzchni, ponieważ ciśnienie rośnie z głębokością.

Środek ciężkości, ładunek i balast

Stateczność statku silnie zależy od położenia środka ciężkości G. Jeśli ładunek zostanie umieszczony wysoko, środek ciężkości podnosi się, a wysokość metacentryczna GM maleje. Gdy środek ciężkości podniesie się zbyt mocno, statek może stać się niebezpiecznie „miękki” lub nawet niestateczny.

Dlatego stosuje się balast, czyli dodatkową masę umieszczaną nisko, aby obniżyć środek ciężkości. Balastem może być woda balastowa, paliwo, konstrukcyjne obciążniki lub odpowiednie rozmieszczenie ładunku.

W praktyce oznacza to:

ciężkie przedmioty umieszcza się możliwie nisko,
ładunek powinien być zabezpieczony przed przesuwaniem,
zbiorniki częściowo wypełnione cieczą wymagają szczególnej uwagi.

To ostatnie jest bardzo ważne, ponieważ przemieszczająca się ciecz w zbiorniku może przesuwać środek ciężkości całego układu. Sama dynamika przelewania wykracza już poza czystą hydrostatykę, ale jej wpływ na stan równowagi statku jest kluczowy w praktyce.

Metacentrum i stateczność początkowa

Dla małych przechyłów analizę upraszcza się, wprowadzając metacentrum. Geometria jest tu ważniejsza niż sama masa. Gdy statek przechyli się na przykład w prawo, część kadłuba po prawej zanurza się głębiej, a po lewej wynurza. Zmienia to kształt wypartej objętości i przesuwa środek wyporu B. Linia działania siły wyporu przecina dawną oś symetrii statku w punkcie M.

Jeżeli punkt M jest wyżej niż G, powstaje moment prostujący. Dla małych kątów przechyłu jego wartość w przybliżeniu rośnie wraz z:

masą statku,
ramieniem prostującym,
wysokością metacentryczną.

Duża dodatnia wartość GM zwykle oznacza szybszy i „twardszy” powrót do pionu. Zbyt duża także nie jest idealna, bo statek może wykonywać gwałtowne kołysania, niekorzystne dla załogi, pasażerów i konstrukcji. Dobra stateczność to nie tylko „jak największa”, lecz odpowiednio dobrana do typu jednostki.

Wpływ gęstości wody, zanurzenia i warunków zewnętrznych

Siła wyporu zależy od gęstości cieczy. W wodzie morskiej, która ma większą gęstość niż słodka, ten sam statek zanurza się nieco mniej. To praktycznie ważne przy wyznaczaniu dopuszczalnego zanurzenia.

Wpływ ma także wartość g, choć na Ziemi jej zmienność jest niewielka i w większości obliczeń morskich pomijana lub uwzględniana jako średnia wartość. W dokładniejszych analizach znaczenie mogą mieć także:

temperatura wody, bo wpływa na gęstość,
zasolenie, również zmieniające gęstość,
kształt fali i ruch jednostki, co wykracza poza klasyczną hydrostatykę i wchodzi w hydrodynamikę.

W modelu szkolnym zakłada się zwykle ciecz nieściśliwą i jednorodną. To dobre przybliżenie dla wielu obliczeń, choć rzeczywiste ciecze są w niewielkim stopniu ściśliwe, a ich gęstość może się zmieniać z temperaturą i ciśnieniem.

Naczynia połączone, ciśnienie i analogie użyteczne dla statku

Choć statek nie jest naczyniem połączonym w prostym znaczeniu, zasada naczyń połączonych pomaga rozumieć zachowanie cieczy w zbiornikach balastowych i instalacjach pokładowych. W tej samej jednorodnej cieczy pozostającej w równowadze punkty na tej samej głębokości mają takie samo ciśnienie. Dlatego poziomy cieczy w połączonych zbiornikach dążą do wyrównania.

Jeżeli w naczyniach połączonych znajdują się różne ciecze, wysokości słupów zależą od ich gęstości. To samo prawo stoi za działaniem manometrów cieczowych, gdzie różnica wysokości słupa cieczy odpowiada różnicy ciśnień. Historycznie podobną zasadę wykorzystuje barometr rtęciowy Torricellego: wysokość słupa rtęci równoważy ciśnienie atmosferyczne.

Te pojęcia są ważne na statku, bo pomiar ciśnienia w instalacjach, zbiornikach i układach hydraulicznych opiera się właśnie na hydrostatyce. Prawo Pascala mówi, że zmiana ciśnienia w zamkniętej cieczy jest przenoszona w całej objętości. Dzięki temu działają prasy, podnośniki i hamulce hydrauliczne. Większa powierzchnia tłoka daje większą siłę, bo przy tym samym ciśnieniu:

F = pA

Nie oznacza to jednak tworzenia energii. Zysk siły odbywa się kosztem większej drogi przemieszczenia drugiego tłoka albo innych parametrów układu.

Najważniejsze informacje

Zagadnienie	Zależność lub opis	Znaczenie fizyczne	Przykład
Ciśnienie hydrostatyczne	p = ρgh dla przyrostu ciśnienia w cieczy o stałej gęstości	Pokazuje, że ciśnienie rośnie z głębokością, gęstością cieczy i przyspieszeniem grawitacyjnym	Na większej głębokości kadłub statku jest silniej naciskany przez wodę
Prawo Archimedesa	Fw = ρgV	Siła wyporu równa jest ciężarowi wypartej cieczy	Statek zanurza się tak głęboko, by wyprzeć wodę o ciężarze równym ciężarowi statku
Stateczność początkowa	Dodatnia, gdy GM > 0	Metacentrum nad środkiem ciężkości daje moment prostujący po niewielkim przechyle	Łódź z nisko położonym balastem łatwiej wraca do pionu
Ciśnienie a siła	p = F/A	Ciśnienie to nie to samo co siła; zależy od pola powierzchni	Ta sama siła na małej powierzchni daje większe ciśnienie niż na dużej
Rola gęstości cieczy	Większa ρ zwiększa i ciśnienie hydrostatyczne, i siłę wyporu	Woda morska unosi statek nieco lepiej niż słodka	Ten sam statek ma mniejsze zanurzenie w morzu niż w rzece
Punkty na tej samej głębokości	W tej samej jednorodnej cieczy w równowadze mają to samo ciśnienie	To podstawa zasady naczyń połączonych i pomiarów manometrycznych	Poziomy wody w połączonych zbiornikach dążą do wyrównania
Prawo Pascala	Zmiana ciśnienia w zamkniętej cieczy przenosi się na całą ciecz	Umożliwia działanie układów hydraulicznych bez naruszania zasady zachowania energii	Hydrauliczny ster, podnośnik lub hamulec na jednostce pływającej
Środek ciężkości i balast	Niższe położenie środka ciężkości zwykle zwiększa stateczność	Położenie masy wpływa na moment prostujący i bezpieczeństwo jednostki	Przesunięcie ładunku wysoko może pogorszyć stateczność statku

Praktyczne zastosowania wiedzy o stateczności statku

Hydrostatyczna analiza stateczności nie jest tylko teorią. To jeden z fundamentów projektowania i eksploatacji jednostek pływających.

Projektowanie kadłuba – dobiera się szerokość, kształt dna i przekrojów tak, aby uzyskać odpowiednią stateczność przy zakładanym obciążeniu.
Plany załadunku – określają, gdzie i jak wolno umieszczać ładunek, aby nie podnieść zbyt wysoko środka ciężkości.
Zbiorniki balastowe – służą do regulacji zanurzenia, trymu i stateczności statku.
Statki pasażerskie – wymagają szczególnego uwzględnienia zmiennego rozmieszczenia ludzi na pokładach.
Łodzie podwodne – kontrolują zanurzenie przez zmianę ilości wody w zbiornikach balastowych; sama zmiana ruchu jednostki wykracza poza hydrostatykę, ale stan pływalności jest hydrostatyczny.
Konstrukcje offshore – platformy i pływające magazyny muszą zachować stateczność przy dużej masie i zmiennym obciążeniu.

W praktyce wykorzystuje się też pomiary ciśnienia. Manometry cieczowe i czujniki ciśnienia pomagają kontrolować poziomy cieczy, obciążenia zbiorników oraz działanie instalacji hydraulicznych. Na statkach spotyka się także systemy hydrauliczne oparte na prawie Pascala, na przykład w mechanizmach sterowych. To nadal hydrostatyka w zakresie przenoszenia ciśnienia w cieczy zamkniętej.

Najczęstsze błędy i nieporozumienia

„Statek pływa, bo jest lekki” – nie. Może być bardzo ciężki, byle wypierał dostatecznie dużą objętość wody.
„Jeśli coś jest z metalu, musi tonąć” – tonie zwarty metalowy przedmiot, ale niekoniecznie obiekt metalowy o małej średniej gęstości.
„Więcej wody w zbiorniku zawsze znaczy większe ciśnienie na tej samej głębokości” – nie. W prostym modelu liczy się głębokość, gęstość cieczy i g, a nie całkowita objętość.
„Ciśnienie działa tylko w dół” – nie. W cieczy spoczywającej ciśnienie działa we wszystkich kierunkach.
„Siła wyporu zależy od masy statku” – bezpośrednio zależy od gęstości cieczy i objętości wypartej cieczy. Masa statku wpływa pośrednio, bo wyznacza potrzebne zanurzenie.
„Im szerszy zbiornik, tym większe ciśnienie przy dnie na tej samej głębokości” – nie. Szerokość naczynia nie zmienia ciśnienia hydrostatycznego na określonej głębokości w tej samej cieczy.
„Układ hydrauliczny daje większą siłę z niczego” – nie. Zysk siły wynika z prawa Pascala i odpowiedniej geometrii tłoków, ale energia jest zachowana.

Jak zaobserwować albo zmierzyć stateczność statku

Najprostsza obserwacja jest intuicyjna: lekko przechylona łódka wraca do pionu albo nie. To jakościowy test stateczności. W praktyce inżynierskiej potrzebne są jednak pomiary ilościowe.

Jedną z podstawowych metod jest próba przechyłów. Na statku przemieszcza się znane masy na określoną odległość i mierzy wynikający kąt przechyłu. Na tej podstawie można wyznaczyć położenie środka ciężkości i wysokość metacentryczną. Taka procedura wymaga warunków kontrolowanych i jest wykonywana zgodnie z normami bezpieczeństwa.

Pomocne są również:

znaki zanurzenia na burcie,
tablice hydrostatyczne jednostki,
pomiary poziomu w zbiornikach balastowych,
czujniki przechyłu i przechyłomierze,
obliczenia komputerowe geometrii kadłuba.

W warunkach edukacyjnych można bezpiecznie użyć małego modelu łódki w misce z wodą. Dodawanie obciążenia nisko i wysoko pokazuje, jak zmienia się stateczność. To prosty eksperyment ilustrujący wpływ położenia środka ciężkości. Nie należy jednak przenosić takiego modelu bezpośrednio na duże statki bez uwzględnienia skali, geometrii i rzeczywistych procedur morskich.

Ciekawostki

Statek w wodzie morskiej zwykle zanurza się nieco mniej niż w wodzie słodkiej, bo większa gęstość zwiększa siłę wyporu.
Duża stateczność początkowa nie zawsze jest komfortowa; może oznaczać szybkie, gwałtowne kołysanie.
Niewielka zmiana położenia ciężkiego ładunku wysoko nad pokładem może znacząco wpłynąć na bezpieczeństwo jednostki.
Łodzie żaglowe często mają ciężki kil lub balast położony bardzo nisko, aby zwiększyć moment prostujący.
Prawo Archimedesa stosuje się też w biologii, na przykład przy analizie pływalności organizmów wodnych.
Hydrostatyczny rozkład ciśnienia jest kluczowy nie tylko dla statków, ale też dla zapór, śluz i zbiorników retencyjnych.
Barometr rtęciowy Torricellego był jednym z historycznych kroków prowadzących do zrozumienia roli ciśnienia atmosferycznego.
Manometr z cieczą o większej gęstości wymaga mniejszej różnicy wysokości słupa do pomiaru tej samej różnicy ciśnień.
Po pozornym „odciążeniu” ciała w wodzie stoi siła wyporu, dlatego ciężar pozorny zanurzonego przedmiotu jest mniejszy niż w powietrzu.

FAQ

Od czego najbardziej zależy stateczność statku?

Od wzajemnego położenia środka ciężkości i środka wyporu oraz od geometrii kadłuba po przechyleniu. W analizie małych przechyłów kluczowa jest wysokość metacentryczna GM.

Czy cięższy statek jest mniej stateczny?

Niekoniecznie. Sama masa nie rozstrzyga o stateczności. Liczy się rozmieszczenie masy, położenie środka ciężkości, kształt kadłuba i objętość wypartej wody.

Dlaczego po załadowaniu statku rośnie jego zanurzenie?

Bo większy ciężar wymaga większej siły wyporu. Zgodnie z prawem Archimedesa statek musi więc wyprzeć większą objętość wody, co osiąga przez głębsze zanurzenie.

Czy statek może być zbyt stateczny?

W pewnym sensie tak. Zbyt duża stateczność początkowa może powodować gwałtowne ruchy przechyłowe, niekorzystne dla ludzi, ładunku i konstrukcji. Potrzebny jest rozsądny kompromis między bezpieczeństwem a komfortem.

Jaką rolę odgrywa balast?

Balast obniża środek ciężkości i pomaga zwiększyć moment prostujący. Może też służyć do regulacji zanurzenia i wyrównania przechyłu lub trymu.

Czy ciśnienie w wodzie zależy od kształtu kadłuba?

Na danej głębokości w tej samej jednorodnej cieczy w równowadze ciśnienie nie zależy od kształtu naczynia ani kadłuba. Kształt wpływa jednak na rozkład powierzchni, objętość wypartej cieczy i przesuwanie środka wyporu, a więc na stateczność.

Jak odróżnić ciśnienie hydrostatyczne od atmosferycznego?

Ciśnienie hydrostatyczne to przyrost ciśnienia wynikający z ciężaru słupa cieczy i opisuje je zależność p = ρgh. Ciśnienie atmosferyczne działa na powierzchnię cieczy z zewnątrz. Ciśnienie całkowite w głębokości h jest sumą obu składników.

Czy stateczność statku to wyłącznie zagadnienie hydrostatyczne?

Podstawy stateczności i pływalności należą do hydrostatyki. Jednak zachowanie statku na fali, podczas skrętu, przy napływie wody na pokład czy przemieszczaniu cieczy w zbiornikach obejmuje również hydrodynamikę i mechanikę ruchu bryły sztywnej.
