Hydrostatyka to dział fizyki opisujący ciecze pozostające w spoczynku lub w stanie równowagi. Podstawy hydrostatyki sprowadzają się do zrozumienia, jak ciecz wywiera ciśnienie, jak to ciśnienie rośnie z głębokością i jak z niego wynikają takie zjawiska jak wypór, naczynia połączone czy działanie układów hydraulicznych. Choć wiele efektów wydaje się intuicyjnych, hydrostatyka często koryguje potoczne wyobrażenia: na przykład ciśnienie na danej głębokości nie zależy od kształtu naczynia, lecz od gęstości cieczy, przyspieszenia grawitacyjnego i wysokości słupa cieczy. To właśnie dlatego prawa hydrostatyki są tak ważne w technice, przyrodzie, medycynie i codziennym życiu.

Na czym polega hydrostatyka jako dział fizyki

Hydrostatyka bada ciecze w warunkach równowagi mechanicznej, czyli wtedy, gdy nie rozpatrujemy ich przepływu. To istotne rozróżnienie: jeśli ciecz płynie, wchodzimy już w obszar hydrodynamiki. W klasycznej hydrostatyce przyjmuje się zwykle, że ciecz jest w przybliżeniu nieściśliwa, a jej gęstość ρ jest stała w rozważanym zakresie głębokości i temperatur.

Podstawową wielkością jest ciśnienie, czyli siła nacisku przypadająca na jednostkę powierzchni. Matematycznie zapisujemy to jako:

p = F/A

gdzie:

p – ciśnienie w paskalach, Pa,
F – siła nacisku w niutonach, N,
A – pole powierzchni w metrach kwadratowych, m².

To od razu pokazuje ważną różnicę: siła i ciśnienie to nie to samo. Ta sama siła działająca na małą powierzchnię daje duże ciśnienie, a na dużą powierzchnię – mniejsze.

W cieczy znajdującej się w spoczynku ciśnienie działa we wszystkich kierunkach. Nie jest to nacisk tylko „w dół”. W każdym punkcie cieczy można mówić o wartości ciśnienia, a punkty położone na tej samej głębokości w tej samej jednorodnej cieczy pozostającej w równowadze mają takie samo ciśnienie.

Najważniejsza zależność: ciśnienie hydrostatyczne i jego konsekwencje

Kluczowym wzorem hydrostatyki jest zależność opisująca przyrost ciśnienia wywołany ciężarem słupa cieczy:

p = ρgh

gdzie:

p – ciśnienie hydrostatyczne w paskalach, Pa,
ρ – gęstość cieczy w kilogramach na metr sześcienny, kg/m³,
g – przyspieszenie grawitacyjne w metrach na sekundę do kwadratu, m/s²,
h – głębokość, czyli wysokość słupa cieczy nad rozpatrywanym punktem, w metrach, m.

Ten wzór nie daje zawsze całkowitego ciśnienia, lecz przyrost ciśnienia wynikający z ciężaru słupa cieczy. Jeśli na powierzchnię cieczy działa dodatkowo ciśnienie zewnętrzne, na przykład atmosferyczne, to ciśnienie całkowite w danym punkcie wynosi:

pcałk = p0 + ρgh

gdzie p0 oznacza ciśnienie działające na powierzchnię cieczy.

To prowadzi do ważnego rozróżnienia:

ciśnienie hydrostatyczne – część związana z ciężarem słupa cieczy,
ciśnienie atmosferyczne – ciśnienie wywierane przez atmosferę,
ciśnienie bezwzględne – liczone względem próżni,
ciśnienie względne – liczone względem ciśnienia atmosferycznego.

W otwartym zbiorniku z wodą ciśnienie bezwzględne na głębokości jest sumą ciśnienia atmosferycznego i hydrostatycznego. W wielu zadaniach szkolnych liczy się jednak tylko nadwyżkę ponad atmosferę, czyli ciśnienie względne.

Dlaczego ciśnienie rośnie z głębokością

Intuicyjnie można to zrozumieć tak: im głębiej w cieczy, tym większy ciężar warstw znajdujących się wyżej musi zostać „utrzymany” przez ciecz niżej. W stanie równowagi różnica ciśnień między dwoma poziomami równoważy ciężar słupa cieczy pomiędzy nimi.

Dla cieczy o stałej gęstości i przy stałym g zależność jest liniowa: podwojenie głębokości oznacza podwojenie przyrostu ciśnienia hydrostatycznego. Jeśli jednak gęstość zmienia się z temperaturą lub składem, albo jeśli rozpatrujemy bardzo duże zakresy ciśnień, prosty wzór p = ρgh staje się przybliżeniem.

Przykład liczbowy dla wody w przybliżeniu ρ = 1000 kg/m³ i g = 9,81 m/s²:

dane: h = 5 m,
wzór: p = ρgh,
podstawienie: p = 1000 · 9,81 · 5,
wynik: p = 49 050 Pa czyli około 49 kPa.

Oznacza to, że na głębokości 5 m ciśnienie hydrostatyczne wody jest o około 49 kPa większe niż na powierzchni. Jeśli zbiornik jest otwarty, do ciśnienia bezwzględnego trzeba jeszcze dodać ciśnienie atmosferyczne.

Ciśnienie nie zależy od kształtu naczynia

Jedna z najważniejszych i najczęściej błędnie rozumianych zasad mówi, że w prostym modelu hydrostatycznym ciśnienie na określonej głębokości nie zależy od kształtu naczynia. Znaczenie mają tylko ρ, g i h.

Jeśli w trzech naczyniach o różnych kształtach poziom tej samej cieczy jest na tej samej wysokości, ciśnienie przy dnie na tej samej głębokości będzie takie samo. To właśnie prowadzi do tak zwanego paradoksu hydrostatycznego. Naczynie wąskie i wysokie może wywierać na dno taką samą siłę jak naczynie szerokie, jeśli pole dna i wysokość słupa cieczy są takie same, mimo że ilość cieczy jest różna.

Dla poziomego dna siła od ciśnienia hydrostatycznego może być zapisana jako:

F = pA = ρghA

gdzie A to pole dna. Trzeba jednak pamiętać, że całkowita siła wywierana przez ciecz na całe naczynie obejmuje także oddziaływania na ściany boczne. W naczyniach o skośnych ścianach siły pionowe od ścian mogą zmieniać rozkład obciążeń.

Prawo Pascala i układy hydrauliczne

Prawo Pascala mówi, że zmiana ciśnienia wywierana na ciecz zamkniętą rozchodzi się nieosłabiona do wszystkich punktów tej cieczy i ścian naczynia. To podstawa działania podnośników, pras i hamulców hydraulicznych.

Jeśli mamy dwa tłoki połączone cieczą, to w przybliżeniu ciśnienia pod tłokami spełniają tę samą wartość:

p = F/A

stąd:

F1/A1 = F2/A2

Jeżeli drugi tłok ma większe pole powierzchni, można uzyskać większą siłę wyjściową:

F2 = F1 · A2/A1

To jednak nie znaczy, że układ hydrauliczny tworzy energię. Wzrost siły odbywa się kosztem większej drogi ruchu mniejszego tłoka albo odpowiednio mniejszej drogi tłoka dużego. W idealnym modelu praca jest zachowana, a w rzeczywistym układzie część energii traci się na tarcie, odkształcenia i lepkość cieczy.

Przykład: jeśli mały tłok ma pole 2 cm², a duży 20 cm², to siła na dużym tłoku może być dziesięciokrotnie większa niż przyłożona do małego, ale mały tłok musi przesunąć się odpowiednio dalej.

Prawo Archimedesa i siła wyporu

Prawo Archimedesa opisuje, dlaczego ciała w cieczy ważą pozornie mniej, unoszą się albo toną. Współczesna postać prawa mówi, że na ciało zanurzone w cieczy działa ku górze siła wyporu równa ciężarowi wypartej cieczy.

Fw = ρgV

gdzie:

Fw – siła wyporu w niutonach, N,
ρ – gęstość cieczy w kg/m³,
g – przyspieszenie grawitacyjne w m/s²,
V – objętość wypartej cieczy, czyli objętość zanurzonej części ciała, w m³.

Tu łatwo o pomyłkę: siła wyporu nie zależy bezpośrednio od masy ciała, lecz od objętości wypartej cieczy i jej gęstości. Dlatego duży statek stalowy może pływać, a mały stalowy gwóźdź tonie. O tym, czy ciało pływa, decyduje porównanie ciężaru ciała z siłą wyporu, a równoważnie porównanie średniej gęstości ciała z gęstością cieczy.

jeśli średnia gęstość ciała jest mniejsza od gęstości cieczy – ciało pływa,
jeśli jest większa – tonie,
jeśli jest równa – może unosić się w równowadze w całej objętości cieczy.

Ciało pływające wypiera taką ilość cieczy, której ciężar jest równy ciężarowi tego ciała. Dlatego zwykle jest zanurzone tylko częściowo.

Z prawem Archimedesa wiąże się pojęcie pozornego ciężaru. Jeśli ciężar ciała wynosi Q, a siła wyporu Fw, to pozorny ciężar zanurzonego ciała jest równy Q – Fw. Właśnie dlatego przedmiot zawieszony na dynamometrze pokazuje mniejszą wartość po zanurzeniu w wodzie.

Naczynia połączone, manometry i barometry

Zasada naczyń połączonych mówi, że w naczyniach połączonych i wypełnionych tą samą jednorodną cieczą, na którą działa to samo ciśnienie zewnętrzne, powierzchnie cieczy ustalają się na tej samej wysokości. Wynika to z faktu, że na tej samej głębokości ciśnienie musi być jednakowe.

Jeśli w naczyniach połączonych znajdują się różne ciecze, ich wysokości słupów nie są jednakowe. W równowadze na wspólnym poziomie musi być to samo ciśnienie, więc słup cieczy o mniejszej gęstości musi być wyższy niż słup cieczy gęstszej.

Na tej zasadzie działają manometry cieczowe. Różnica poziomów cieczy manometrycznej odpowiada różnicy ciśnień. W najprostszym modelu:

Δp = ρgh

gdzie h oznacza różnicę wysokości słupów cieczy, a ρ jest gęstością cieczy manometrycznej. Im większa gęstość cieczy manometrycznej, tym mniejsza wysokość słupa potrzebna do zrównoważenia tej samej różnicy ciśnień.

Historycznie ważny jest barometr rtęciowy, związany z doświadczeniem Torricellego. Ciśnienie atmosferyczne utrzymuje słup rtęci w rurce. Barometr nie „mierzy ciężaru powietrza” w prostym sensie szkolnym, lecz równowagę między ciśnieniem atmosferycznym a ciśnieniem hydrostatycznym słupa rtęci. Właśnie dlatego wysokość słupa zależy od gęstości rtęci i wartości ciśnienia atmosferycznego.

Nacisk cieczy na ściany, dno i powierzchnie nachylone

Ciecz naciska nie tylko na dno, ale także na ściany boczne i wszelkie zanurzone powierzchnie. Ciśnienie rośnie z głębokością, więc na pionowej ścianie zapory nie jest ono wszędzie jednakowe: na dole jest większe niż u góry. Z tego powodu całkowita siła parcia i jej punkt przyłożenia nie pokrywają się zwykle ze środkiem geometrycznym powierzchni.

W inżynierii mówi się o środku parcia, czyli punkcie przyłożenia wypadkowej siły od rozkładu ciśnienia. Dla powierzchni pionowych zanurzonych w cieczy środek parcia leży niżej niż środek geometryczny, bo większe ciśnienie działa na głębsze partie powierzchni. To ma bezpośrednie znaczenie przy projektowaniu zapór, ścian zbiorników, włazów i konstrukcji podwodnych.

Najważniejsze informacje

Zagadnienie	Zależność lub opis	Znaczenie fizyczne	Przykład
Ciśnienie	p = F/A	Określa, jaka siła przypada na jednostkę powierzchni; jednostką jest paskal Pa.	Ta sama siła na ostrzu noża daje większe ciśnienie niż na płaskiej desce.
Ciśnienie hydrostatyczne	p = ρgh	Opisuje przyrost ciśnienia wynikający z ciężaru słupa cieczy nad danym punktem.	Nurek odczuwa większe ciśnienie uszu wraz ze wzrostem głębokości.
Ciśnienie całkowite	pcałk = p0 + ρgh	Uwzględnia ciśnienie działające na powierzchnię cieczy, na przykład atmosferyczne.	W otwartym basenie na dnie działa i ciśnienie atmosferyczne, i hydrostatyczne.
Prawo Pascala	Zmiana ciśnienia w zamkniętej cieczy przenosi się do wszystkich punktów.	Pozwala uzyskiwać duże siły w układach hydraulicznych przy użyciu różnych powierzchni tłoków.	Podnośnik samochodowy, hamulce hydrauliczne, prasa hydrauliczna.
Siła wyporu	Fw = ρgV	Jest równa ciężarowi wypartej cieczy i działa ku górze na zanurzone ciało.	Statek utrzymuje się na wodzie, bo wypiera odpowiednio dużo wody.
Naczynia połączone	W tej samej cieczy i przy tym samym ciśnieniu zewnętrznym poziomy wyrównują się.	Wynika z równości ciśnień na tej samej głębokości w stanie równowagi.	Poziom wody w rurach wodociągowych i zbiornikach wyrównawczych.
Manometr cieczowy	Δp = ρgh	Różnica poziomów słupa cieczy odpowiada różnicy ciśnień między dwoma punktami.	Pomiar niewielkich różnic ciśnienia w laboratorium.
Paradoks hydrostatyczny	Ciśnienie na dnie zależy od ρ, g i h, a nie od kształtu naczynia.	Pokazuje, że większa objętość cieczy nie musi oznaczać większego ciśnienia na tej samej głębokości.	Dwa naczynia o innym kształcie mogą dawać to samo ciśnienie przy dnie.

Praktyczne zastosowania hydrostatyki

Hydrostatyka ma ogromne znaczenie praktyczne, bo wiele urządzeń i konstrukcji pracuje z cieczami w stanie bliskim równowagi.

Zapory i zbiorniki wodne – projektuje się je tak, by wytrzymały rosnące z głębokością parcie wody. Dlatego dolne części konstrukcji są zazwyczaj grubsze.
Podnośniki i prasy hydrauliczne – wykorzystują prawo Pascala do wzmacniania siły przy zachowaniu bilansu energii.
Hamulce hydrauliczne – niewielka siła wywierana przez kierowcę może zostać skutecznie przekazana do kilku zacisków hamulcowych.
Statki i łodzie podwodne – ich projekt opiera się na prawie Archimedesa i kontroli średniej gęstości układu.
Wieże ciśnień i instalacje wodociągowe – korzystają z faktu, że wysokość słupa wody determinuje ciśnienie w sieci.
Manometry i barometry – pozwalają mierzyć ciśnienie dzięki zależności między różnicą ciśnień a wysokością słupa cieczy.
Medycyna – pojęcie ciśnienia oraz jego różnic ma znaczenie w infuzji płynów, drenach i prostych układach pomiarowych.
Biologia i fizjologia – organizmy wodne funkcjonują w warunkach zmieniającego się z głębokością ciśnienia.
Geologia i geotechnika – ciśnienie porowe w gruntach nasyconych wodą wpływa na stateczność skarp, fundamentów i wykopów.

W rzeczywistych układach technicznych często trzeba uwzględniać również lepkość, odkształcenia materiałów, zmiany temperatury i niewielką ściśliwość cieczy. To jednak nie zmienia faktu, że podstawowy opis hydrostatyczny pozostaje punktem wyjścia.

Najczęstsze błędy i nieporozumienia

„Więcej wody zawsze daje większe ciśnienie.” Nie na tej samej głębokości. O ciśnieniu hydrostatycznym decydują ρ, g i h, a nie całkowita objętość naczynia.
„Szerokie naczynie bardziej ciśnie na dno, więc ma większe ciśnienie.” Może dawać większą siłę całkowitą przy większym polu dna, ale niekoniecznie większe ciśnienie.
„Ciśnienie działa tylko w dół.” W cieczy w spoczynku ciśnienie działa we wszystkich kierunkach.
„Siła wyporu zależy od ciężaru ciała.” Bezpośrednio zależy od objętości wypartej cieczy i jej gęstości.
„Przedmiot tonie, bo jest ciężki.” Tonie wtedy, gdy jego ciężar przewyższa maksymalną możliwą siłę wyporu w danych warunkach.
„Układ hydrauliczny zwielokrotnia energię.” Nie. Zwiększenie siły odbywa się kosztem drogi ruchu i strat rzeczywistych.
„Ciśnienie hydrostatyczne to to samo co atmosferyczne.” Nie. Hydrostatyczne wynika z ciężaru słupa cieczy, atmosferyczne z ciężaru atmosfery.

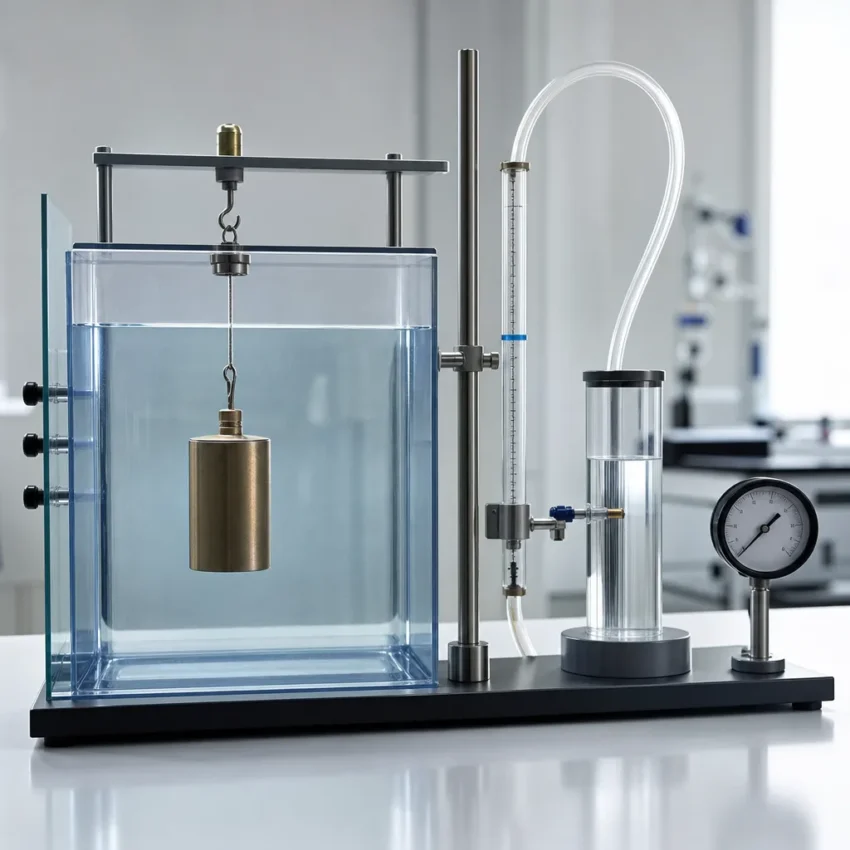

Jak zaobserwować i zmierzyć zjawiska hydrostatyczne

Podstawowe zjawiska hydrostatyczne da się obserwować bardzo prosto i bezpiecznie. Wystarczy zwrócić uwagę na stan równowagi cieczy i wynikające z niego poziomy, naciski oraz wypór.

Najłatwiejsze obserwacje to:

naczynia połączone – w przezroczystych rurkach woda ustawia się na tej samej wysokości,
siła wyporu – przedmiot zawieszony na dynamometrze po zanurzeniu wskazuje mniejszy ciężar pozorny,
zależność ciśnienia od głębokości – otwory wykonane na różnych wysokościach w pojemniku dają strumienie o różnym zasięgu; sam wypływ należy już do hydrodynamiki, ale różnica ciśnień powodująca efekt jest konsekwencją hydrostatyki,
manometr U-rurkowy – pokazuje różnicę ciśnień jako różnicę poziomów cieczy.

W pomiarach należy pamiętać o menisku, czyli zakrzywieniu powierzchni cieczy przy ściankach. W wąskich rurkach i dla cieczy zwilżających szkło odczyt powinno się wykonywać zgodnie z odpowiednią częścią menisku. Na małych skalach znaczenie mogą mieć też napięcie powierzchniowe i zjawiska kapilarne, które nie należą do głównych tematów hydrostatyki, ale wpływają na dokładność pomiarów.

W profesjonalnych zastosowaniach ciśnienie mierzy się czujnikami elektronicznymi, przetwornikami membranowymi i manometrami. Nadal jednak interpretacja wyniku opiera się na tych samych podstawowych pojęciach: ciśnieniu bezwzględnym, względnym i różnicowym.

Ciekawostki

Ciśnienie na tej samej głębokości w spokojnej, jednorodnej cieczy jest takie samo niezależnie od kierunku pomiaru.
Rtęć była przez wieki wygodną cieczą barometryczną, bo ma bardzo dużą gęstość, więc wystarcza krótki słup cieczy.
Areometr pływa tym wyżej, im gęstsza jest badana ciecz, ponieważ potrzebuje wyprzeć mniejszą objętość do zrównoważenia własnego ciężaru.
Łódź podwodna zmienia zanurzenie głównie przez zmianę swojej średniej gęstości za pomocą zbiorników balastowych.
W szkolnych zadaniach wodę często traktuje się jako ciecz nieściśliwą, ale rzeczywista woda jest jednak w niewielkim stopniu ściśliwa.
Na Księżycu to samo naczynie z tą samą cieczą dawałoby mniejsze ciśnienie hydrostatyczne przy tej samej głębokości, bo mniejsze jest g.
To, że statek waży ogromnie dużo, nie przeczy prawu Archimedesa; liczy się jego średnia gęstość wraz z powietrzem wewnątrz kadłuba.
Ciśnienie bezwzględne nie może być ujemne, ale ciśnienie względne może być ujemne względem atmosfery.

FAQ

Czym różni się ciśnienie od siły?

Siła jest wielkością wektorową wyrażaną w niutonach i opisuje oddziaływanie mechaniczne. Ciśnienie jest skalarem wyrażanym w paskalach i mówi, jaka siła przypada na jednostkę powierzchni. Ta sama siła może dawać różne ciśnienie zależnie od pola powierzchni.

Czy ciśnienie hydrostatyczne zależy od kształtu naczynia?

W prostym modelu dla cieczy jednorodnej w równowadze nie. Na określonej głębokości zależy ono od ρ, g i h. Kształt naczynia może natomiast wpływać na całkowite siły działające na ściany i dno.

Dlaczego na dnie jeziora ciśnienie jest większe niż przy powierzchni?

Bo dno podtrzymuje większy słup wody. Im większa głębokość, tym większy ciężar warstw cieczy znajdujących się powyżej i tym większy przyrost ciśnienia hydrostatycznego.

Dlaczego statek pływa, a mały metalowy przedmiot tonie?

Statek ma dużą objętość i sporą część tej objętości stanowi powietrze, więc jego średnia gęstość jest mniejsza od gęstości wody. Mały zwarty metalowy przedmiot ma zwykle średnią gęstość większą od gęstości wody, więc jego ciężar przewyższa siłę wyporu.

Czy prawo Pascala oznacza, że można dowolnie zwiększać siłę bez kosztu?

Nie. Większa siła na dużym tłoku jest okupiona większą drogą ruchu małego tłoka albo mniejszą drogą dużego tłoka. Energia nie pojawia się znikąd, a w rzeczywistych układach występują straty.

Co mierzy manometr, a co barometr?

Manometr mierzy ciśnienie lub różnicę ciśnień w układzie zamkniętym albo względem otoczenia. Barometr mierzy ciśnienie atmosferyczne. W obu przypadkach klasyczne przyrządy cieczowe opierają się na równowadze hydrostatycznej słupa cieczy.

Czy wzór p = ρgh zawsze jest dokładny?

Jest bardzo użyteczny, ale obowiązuje wprost dla cieczy o stałej gęstości, w warunkach równowagi hydrostatycznej i przy założeniu stałego g w rozważanym zakresie. W bardzo dokładnych analizach trzeba uwzględnić zmienność gęstości z temperaturą i ciśnieniem oraz inne efekty rzeczywiste.
