Warunki pływania ciał wynikają przede wszystkim z porównania ciężaru ciała i siły wyporu działającej ze strony cieczy. Ciało pływa, gdy może osiągnąć taki stan zanurzenia, w którym siła wyporu równoważy jego ciężar; tonie, gdy nawet przy całkowitym zanurzeniu wypór jest zbyt mały. To zagadnienie należy do hydrostatyki, czyli działu fizyki opisującego ciecze w spoczynku lub w stanie równowagi. Zrozumienie pływania wymaga jednak nie tylko prawa Archimedesa, ale również pojęcia ciśnienia hydrostatycznego, gęstości i rozróżnienia między masą, ciężarem oraz naciskiem.
Podstawa fizyczna: ciśnienie w cieczy i jego rozkład
W cieczy pozostającej w spoczynku ciśnienie rośnie wraz z głębokością, ponieważ coraz niższe warstwy muszą podtrzymywać ciężar cieczy znajdującej się powyżej. W prostym modelu jednorodnej cieczy o stałej gęstości obowiązuje zależność:
p = ρgh
gdzie:
- p – przyrost ciśnienia hydrostatycznego w paskalach, Pa,
- ρ – gęstość cieczy w kilogramach na metr sześcienny, kg/m³,
- g – przyspieszenie grawitacyjne w metrach na sekundę do kwadratu, m/s²,
- h – głębokość mierzona od swobodnej powierzchni cieczy w metrach, m.
Ten wzór opisuje tylko przyrost ciśnienia wynikający z ciężaru słupa cieczy. Jeśli chcemy obliczyć ciśnienie całkowite na danej głębokości w otwartym zbiorniku, trzeba dodać ciśnienie działające na powierzchnię cieczy, zwykle ciśnienie atmosferyczne:
pcałk = patm + ρgh
To ważne rozróżnienie. Ciśnienie hydrostatyczne jest związane z cieczą i głębokością, natomiast ciśnienie atmosferyczne pochodzi od powietrza otaczającego układ. W praktyce często używa się też pojęcia ciśnienia względnego, czyli nadciśnienia względem atmosfery. Z kolei ciśnienie bezwzględne liczy się od zera fizycznego ciśnienia.
W tej samej jednorodnej cieczy znajdującej się w równowadze punkty na tej samej głębokości mają takie samo ciśnienie, niezależnie od kształtu naczynia. To jeden z fundamentów hydrostatyki i źródło tak zwanego hydrostatycznego paradoksu: wąskie i szerokie naczynie mogą dawać to samo ciśnienie na dnie, jeśli wysokość słupa cieczy jest taka sama.
Najważniejszy mechanizm: prawo Archimedesa i równowaga sił
Bezpośrednią odpowiedź na pytanie o warunki pływania ciał daje prawo Archimedesa. Mówi ono, że na ciało zanurzone w cieczy działa ku górze siła wyporu równa ciężarowi cieczy wypartej przez to ciało. W nowoczesnej postaci zapisujemy je jako:
Fw = ρgV
gdzie:
- Fw – siła wyporu w niutonach, N,
- ρ – gęstość cieczy w kg/m³,
- g – przyspieszenie grawitacyjne w m/s²,
- V – objętość wypartej cieczy, czyli objętość zanurzonej części ciała, w m³.
Prawo Archimedesa wynika z różnicy ciśnień działających na dolną i górną część zanurzonego ciała. Na głębsze partie działa większe ciśnienie niż na płytsze, więc wypadkowa siła od cieczy jest skierowana do góry.
Na ciało w cieczy działają więc co najmniej dwie istotne siły:
- ciężar ciała – skierowany w dół,
- siła wyporu – skierowana w górę.
Jeżeli:
- Fw > Fg – ciało jest wypychane ku górze,
- Fw = Fg – ciało może pozostawać w równowadze,
- Fw < Fg – ciało tonie.
Trzeba jednak uważać na interpretację. Ciało pływające po powierzchni zwykle nie jest całkowicie zanurzone. Zanurza się tylko do takiego stopnia, aby ciężar wypartej cieczy zrównał się z ciężarem ciała. Właśnie dlatego korek pływa prawie cały nad wodą, a bryła lodu tylko częściowo wystaje ponad powierzchnię.
Ciśnienie, siła i nacisk – czego nie wolno mylić
W hydrostatyce bardzo łatwo pomylić pojęcia. Ciśnienie to siła przypadająca na jednostkę powierzchni, a nie sama siła. Zależność ma postać:
p = F/A
gdzie:
- p – ciśnienie w paskalach, Pa,
- F – siła nacisku w niutonach, N,
- A – pole powierzchni w metrach kwadratowych, m².
Ten sam ciężar może wywoływać różne ciśnienie zależnie od pola powierzchni. Dlatego nie wolno utożsamiać dużej siły z dużym ciśnieniem. W kontekście pływania ważne jest to, że siła wyporu bierze się z rozkładu ciśnienia na powierzchni zanurzonego ciała, a nie z jednego punktowego „pchnięcia” od dołu.

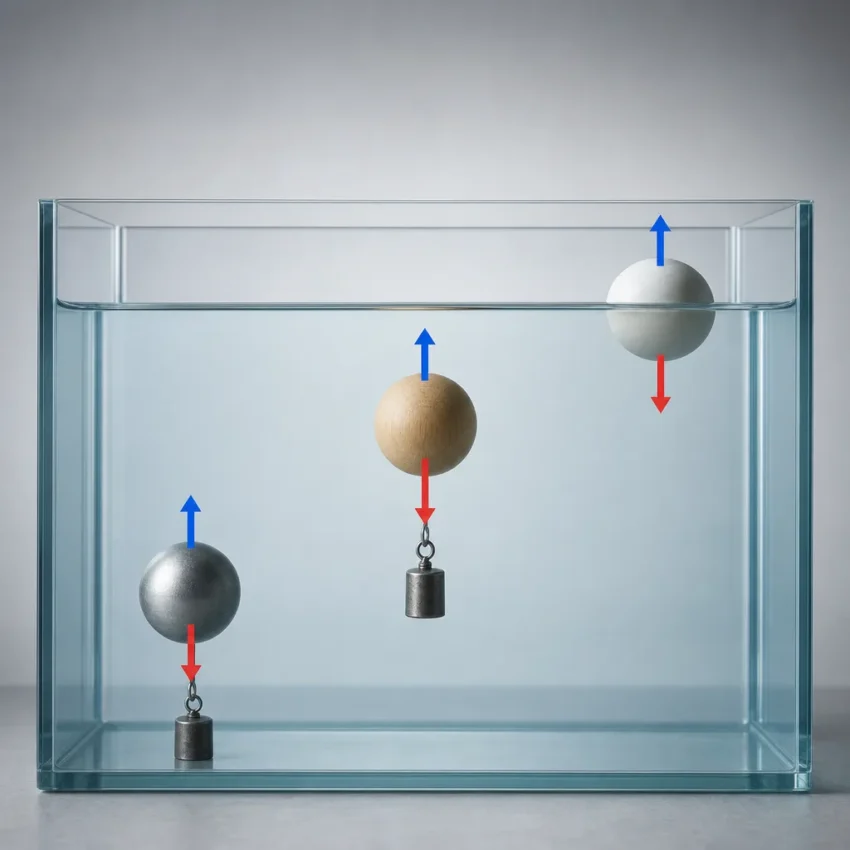

Warunki pływania, tonięcia i unoszenia się w cieczy
Najwygodniej ująć warunki pływania przez porównanie średniej gęstości ciała z gęstością cieczy. Średnia gęstość oznacza masę całego ciała podzieloną przez jego całkowitą objętość, także jeśli wewnątrz ma puste przestrzenie, jak statek.
- Jeżeli ρciała < ρcieczy, ciało może pływać na powierzchni.
- Jeżeli ρciała = ρcieczy, ciało może unosić się w cieczy w stanie obojętnej pływalności.
- Jeżeli ρciała > ρcieczy, ciało tonie.
To kryterium jest równoważne kryterium sił, ale bywa bardziej intuicyjne. Jeśli średnia gęstość statku jest mniejsza od gęstości wody, statek pływa, choć zbudowany jest ze stali o gęstości większej od gęstości wody. Decyduje całość: stal plus powietrze zamknięte w kadłubie.
Dla ciała pływającego zachodzi bardzo ważny warunek:
ciężar ciała = ciężar wypartej cieczy
To nie znaczy, że ciało wypiera ciecz o tej samej objętości co ono samo. Jeśli ciało pływa częściowo zanurzone, wypiera tylko tyle cieczy, ile wynosi objętość jego części zanurzonej.
Częściowe zanurzenie i pozorny ciężar
Gdy ciało jest zawieszone w cieczy lub zanurzone, obserwujemy zjawisko pozornego ciężaru. Pozorny ciężar to siła, jaką trzeba przyłożyć, aby utrzymać ciało w spoczynku, na przykład na haczyku siłomierza. Jest on mniejszy od ciężaru w powietrzu właśnie o wartość siły wyporu.
Jeżeli ciężar ciała oznaczymy jako Fg, to w prostym przypadku:
Fpoz = Fg – Fw
gdzie Fpoz jest pozornym ciężarem. Jeśli siła wyporu zrówna się z ciężarem, pozorny ciężar wynosi zero i ciało może unosić się w cieczy bez opadania i bez wypływania.
Od czego zależy siła wyporu naprawdę
Typowa błędna intuicja mówi, że siła wyporu zależy od tego, „jak ciężki jest przedmiot”. To nieprawda. W modelu hydrostatycznym siła wyporu zależy od trzech wielkości:
- gęstości cieczy,
- przyspieszenia grawitacyjnego,
- objętości wypartej cieczy.
Nie zależy bezpośrednio od masy ciała. Dwa przedmioty o takim samym kształcie i objętości zanurzonej, ale różnych masach, doznają w tej samej cieczy tej samej siły wyporu. To ich ciężary są różne, a więc różny jest wynik porównania sił i inne zachowanie: jeden może pływać, a drugi tonąć.
Znaczenie ma także gęstość samej cieczy. W wodzie morskiej, która ma większą gęstość niż słodka, łatwiej pływać. W rtęci wiele ciał, które toną w wodzie, unosiłoby się na powierzchni. W praktyce gęstość cieczy zależy też od temperatury, a czasem od składu i ciśnienia, dlatego dokładne obliczenia wymagają podania warunków.
Związek z naczyniami połączonymi, prawem Pascala i ciśnieniem hydrostatycznym
Choć warunki pływania ciał wyjaśnia prawo Archimedesa, ich pełne zrozumienie prowadzi do innych działów hydrostatyki. W naczyniach połączonych ciecz jednorodna w równowadze ustala się na tym samym poziomie, ponieważ na jednakowych głębokościach musi występować to samo ciśnienie. Gdy w ramionach znajdują się różne ciecze, wysokości słupów zależą odwrotnie od ich gęstości.
Prawo Pascala głosi, że zmiana ciśnienia wywierana na ciecz zamkniętą rozchodzi się jednakowo we wszystkich kierunkach. Dzięki temu działają podnośniki, prasy i hamulce hydrauliczne. Jeśli na mały tłok o polu A1 działa siła F1, to w idealnym modelu ciśnienie wynosi:
p = F1/A1 = F2/A2
Stąd:
F2 = F1 · A2/A1
Większa powierzchnia tłoka pozwala uzyskać większą siłę, ale nie oznacza to tworzenia energii. Wzrost siły odbywa się kosztem większej drogi ruchu mniejszego tłoka albo innych parametrów pracy układu. To część hydrostatyki, ale sam przepływ cieczy w czasie działania układu należy już częściowo do zagadnień wykraczających poza czystą statykę.
Model szkolny a rzeczywiste ciecze i konstrukcje
W szkolnych zadaniach zwykle zakłada się, że ciecz jest nieściśliwa i ma stałą gęstość. W wielu zastosowaniach to bardzo dobre przybliżenie, zwłaszcza dla wody i umiarkowanych ciśnień. Rzeczywiste ciecze są jednak w niewielkim stopniu ściśliwe, a ich gęstość może zależeć od temperatury, zasolenia i ciśnienia.
W rzeczywistych konstrukcjach znaczenie mają również:
- kształt kadłuba i stateczność,
- położenie środka ciężkości i środka wyporu,
- odkształcenia ścian zbiornika,
- obciążenia dynamiczne od fal i ruchu, które wykraczają poza hydrostatykę.
Samo spełnienie warunku Fw = Fg nie gwarantuje jeszcze bezpiecznego pływania. Statek może mieć odpowiedni wypór, a mimo to być niestateczny i łatwo się przewracać. To już zagadnienie bardziej z pogranicza hydrostatyki, mechaniki bryły sztywnej i hydrodynamiki.
Najważniejsze informacje
| Zagadnienie | Zależność lub opis | Znaczenie fizyczne | Przykład |
|---|---|---|---|
| Ciśnienie hydrostatyczne | p = ρgh dla cieczy jednorodnej w równowadze; wzór opisuje przyrost ciśnienia od ciężaru słupa cieczy. | Pokazuje, że ciśnienie rośnie z głębokością, gęstością cieczy i wartością przyspieszenia grawitacyjnego. | Nurek odczuwa większe ciśnienie uszu na większej głębokości. |
| Ciśnienie całkowite | pcałk = patm + ρgh w otwartym zbiorniku. | Do ciśnienia hydrostatycznego trzeba dodać ciśnienie działające na powierzchnię cieczy, zwykle atmosferyczne. | Na dnie otwartego basenu działa zarówno ciśnienie od wody, jak i od atmosfery. |
| Prawo Archimedesa | Fw = ρgV, gdzie V to objętość wypartej cieczy. | Siła wyporu jest równa ciężarowi wypartej cieczy i działa ku górze. | Klocek zanurzony do połowy wypiera tylko objętość swojej dolnej części. |
| Warunek pływania | Ciało pływa, gdy może osiągnąć stan, w którym Fw = Fg; zwykle odpowiada to ρciała < ρcieczy. | Pływanie jest stanem równowagi siły wyporu i ciężaru. | Drewniany klocek pływa częściowo zanurzony w wodzie. |
| Warunek tonięcia | Jeśli nawet przy pełnym zanurzeniu Fw < Fg, ciało tonie; zwykle ρciała > ρcieczy. | Decyduje niedostateczny wypór w danej cieczy. | Stalowa kulka tonie w wodzie. |
| Prawo Pascala | W zamkniętej cieczy zmiana ciśnienia przenosi się jednakowo we wszystkich kierunkach; F/A = const dla połączonych tłoków. | Umożliwia uzyskanie większej siły na większym tłoku bez tworzenia energii. | Podnośnik samochodowy i hamulce hydrauliczne. |
| Naczynia połączone | W tej samej cieczy poziomy wyrównują się; dla różnych cieczy wysokości słupów zależą od ich gęstości. | Równowaga wynika z równości ciśnień na tej samej głębokości. | Wodowskaz i rurki manometryczne. |
| Ciśnienie a siła | p = F/A; ciśnienie to nie to samo co siła nacisku. | Pozwala odróżnić lokalne oddziaływanie cieczy od całkowitej siły działającej na powierzchnię. | Ta sama siła na małym tłoku daje większe ciśnienie niż na dużym. |
Praktyczne przykłady zastosowania
Statki i barki projektuje się tak, aby ich średnia gęstość była mniejsza od gęstości wody oraz aby środek ciężkości i środek wyporu zapewniały stateczność. Sam fakt, że statek jest ciężki, nie przeszkadza w pływaniu; musi tylko wypierać odpowiednio dużą objętość wody.
Łodzie podwodne zmieniają swoją pływalność przez napełnianie lub opróżnianie zbiorników balastowych. Gdy pobiorą wodę, rośnie ich średnia gęstość i mogą zanurzać się. Gdy wtłoczy się do zbiorników powietrze, średnia gęstość maleje i jednostka wynurza się.
Areometry wykorzystują warunki pływania do pomiaru gęstości cieczy. Pływają głębiej w cieczy mniej gęstej, a płycej w bardziej gęstej. To bezpośredni eksperymentalny skutek prawa Archimedesa.
Zapory, śluzy i zbiorniki projektuje się na podstawie rozkładu ciśnienia hydrostatycznego. Ciśnienie rośnie z głębokością, dlatego dolne partie zapory muszą być masywniejsze. Siła działająca na ścianę pionową nie sprowadza się do jednego ciśnienia; trzeba uwzględnić zmienny nacisk na całej wysokości i położenie środka parcia.
Podnośniki i prasy hydrauliczne są zastosowaniem prawa Pascala. W praktyce uwzględnia się też straty, szczelność, lepkość cieczy i wytrzymałość elementów, więc rzeczywisty układ odbiega od idealnego modelu szkolnego.
Manometry cieczowe mierzą różnicę ciśnień dzięki różnicy wysokości słupów cieczy. Im większa gęstość cieczy manometrycznej, tym mniejsza wysokość słupa potrzebna do zrównoważenia tej samej różnicy ciśnień.
Barometr rtęciowy, historycznie związany z doświadczeniami Torricellego, pokazuje rolę ciśnienia atmosferycznego. Wysokość słupa rtęci w rurce równoważy nacisk atmosfery na powierzchnię zbiorniczka. To klasyczny przykład równowagi hydrostatycznej.
Najczęstsze błędy i nieporozumienia
- „Ciężkie przedmioty zawsze toną” – nieprawda. O pływaniu decyduje nie sama masa, lecz relacja między ciężarem a możliwą siłą wyporu, czyli w praktyce średnia gęstość ciała względem gęstości cieczy.
- „Siła wyporu zależy od masy przedmiotu” – nie bezpośrednio. Zależy od gęstości cieczy, grawitacji i objętości wypartej cieczy.
- „Szersze naczynie daje większe ciśnienie na tej samej głębokości” – nie w prostym modelu hydrostatycznym. Na tę samą głębokość w tej samej cieczy działa to samo ciśnienie, niezależnie od kształtu naczynia.
- „Więcej wody oznacza zawsze większe ciśnienie” – niekoniecznie. Na określonej głębokości liczy się wysokość słupa cieczy nad punktem, a nie całkowita objętość w zbiorniku.
- „Ciśnienie działa tylko w dół” – nie. W cieczy w spoczynku ciśnienie działa we wszystkich kierunkach.
- „Układ hydrauliczny wzmacnia energię” – nie. Może wzmacniać siłę, ale kosztem drogi lub czasu działania. Energia nie powstaje z niczego.
- „Wzór p = ρgh daje zawsze całe ciśnienie” – nie. Daje przyrost ciśnienia hydrostatycznego. W otwartym naczyniu do całkowitego ciśnienia trzeba dodać ciśnienie atmosferyczne.
Jak zaobserwować i zmierzyć to zjawisko
Warunki pływania ciał można zaobserwować bardzo prosto i bezpiecznie, na przykład zanurzając różne przedmioty w wodzie: korek, kawałek drewna, metalową śrubę i pustą plastikową butelkę. Już taki prosty zestaw pokazuje, że nie sama masa decyduje o wyniku.
Siłę wyporu można oszacować przy użyciu siłomierza. Jeśli ciało najpierw zważymy w powietrzu, a potem całkowicie zanurzymy w wodzie, wskazanie siłomierza zmaleje. Różnica wskazań odpowiada sile wyporu. To pomiar pozornego ciężaru.
Ciśnienie hydrostatyczne można mierzyć manometrem. W cieczowym manometrze różnica wysokości słupów cieczy jest miarą różnicy ciśnień. Dla tej samej różnicy ciśnień ciecz o większej gęstości da mniejszą różnicę wysokości.
Zasadę naczyń połączonych można zaobserwować w przezroczystych rurkach połączonych u dołu. W tej samej cieczy poziomy się wyrównują. Jeśli wprowadzi się dwie niemieszające się ciecze o różnych gęstościach, wysokości słupów ustalą się inaczej, ale nadal zgodnie z warunkiem równowagi ciśnień.
Przy wszystkich doświadczeniach należy zachować ostrożność i nie używać cieczy toksycznych ani układów pod wysokim ciśnieniem bez odpowiedniego wyposażenia.
Ciekawostki
- Archimedes nie sformułował prawa wyporu w dzisiejszym zapisie algebraicznym, ale jego idea wywodzi się ze starożytnej analizy równowagi ciał w cieczy.
- Lód pływa na wodzie, ponieważ ma mniejszą gęstość niż ciekła woda; to wyjątkowo ważne dla życia w jeziorach i morzach w chłodnym klimacie.
- Woda morska ma zwykle większą gęstość niż słodka, dlatego człowiek łatwiej utrzymuje się na jej powierzchni.
- Statek to dobry przykład rozróżnienia między materiałem a konstrukcją: stal sama tonie, ale stalowy kadłub z dużą ilością powietrza może pływać.
- Hydrostatyczny paradoks pokazuje, że siła na dno naczynia może nie odpowiadać po prostu całemu ciężarowi cieczy, jeśli znaczenie mają siły na ścianach naczynia.
- W zaporach wodnych największe obciążenia hydrostatyczne występują przy dnie, dlatego dolna część konstrukcji jest najgrubsza.
- Barometr rtęciowy działa dzięki równowadze między ciśnieniem atmosferycznym a ciężarem słupa rtęci, a nie dzięki „ssaniu” od góry.
- W bardzo małych skalach, na przykład w cienkich kapilarach, znaczenie mogą mieć menisk i napięcie powierzchniowe, choć w typowych zadaniach o pływaniu są one zwykle pomijane.
FAQ
Dlaczego statek z metalu pływa, a mała metalowa kulka tonie?
Bo o pływaniu nie decyduje sam materiał, lecz średnia gęstość całego obiektu i objętość wypartej cieczy. Statek ma duży kadłub wypełniony głównie powietrzem, więc jego średnia gęstość jest mniejsza niż gęstość wody. Mała pełna kulka stalowa ma średnią gęstość znacznie większą od gęstości wody, więc tonie.
Czy ciało pływające zawsze jest lżejsze od wody?
Nie w sensie całkowitej masy. Może mieć masę większą niż masa niewielkiej ilości wody, a nawet ogromną, jak tankowiec. Ważne jest to, czy przy odpowiednim zanurzeniu wypiera tyle wody, że jej ciężar dorównuje ciężarowi ciała.
Co dokładnie oznacza, że ciało unosi się w cieczy?
To stan, w którym ciało nie opada i nie wypływa, czyli wypadkowa siła jest równa zero. W praktyce oznacza to, że siła wyporu ma taką samą wartość jak ciężar ciała. Taka sytuacja może zachodzić przy pełnym zanurzeniu, jeśli średnia gęstość ciała jest równa gęstości cieczy.
Czy kształt ciała wpływa na pływanie?
Tak, ale pośrednio. Sam wzór na siłę wyporu zależy od objętości wypartej cieczy, nie od szczegółowego kształtu. Jednak kształt wpływa na to, ile cieczy ciało może wyprzeć przy częściowym zanurzeniu oraz na stateczność, czyli odporność na przechył i przewrócenie.
Dlaczego ciśnienie hydrostatyczne nie zależy od kształtu naczynia?
Bo w modelu jednorodnej cieczy w równowadze ciśnienie na danej głębokości zależy tylko od gęstości cieczy, przyspieszenia grawitacyjnego i wysokości słupa cieczy nad tym punktem. Szerokość czy profil ścian naczynia nie wchodzą do wzoru p = ρgh.
Czy siła wyporu działa także w gazach?
Tak. Prawo Archimedesa dotyczy płynów, a więc zarówno cieczy, jak i gazów. Dlatego balony unoszą się w powietrzu, jeśli całkowita średnia gęstość balonu z gazem nośnym jest mniejsza od gęstości otaczającego powietrza.
Jak temperatura wpływa na warunki pływania?
Temperatura może zmieniać gęstość cieczy, a czasem również objętość ciała. W dokładnych obliczeniach ma to znaczenie. Dla wielu prostych zadań szkolnych wpływ temperatury się pomija, zakładając stałą gęstość cieczy.
Czy wzór Fw = ρgV jest zawsze dokładny?
Jest poprawny w warunkach równowagi hydrostatycznej dla płynu o znanej gęstości, gdy pomijamy efekty dynamiczne przepływu. W rzeczywistych układach poruszających się w cieczy pojawiają się dodatkowe siły związane z ruchem, oporem i turbulencjami, które należą już do hydrodynamiki, a nie do klasycznej hydrostatyki.
