Powierzchnie jednakowego ciśnienia

Powierzchnie jednakowego ciśnienia to zbiory punktów w cieczy spoczywającej, w których ciśnienie ma tę samą wartość. W najprostszym przypadku jednorodnej cieczy znajdującej się w równowadze hydrostatycznej są to powierzchnie poziome, bo ciśnienie zależy wtedy tylko od głębokości. To pozornie proste stwierdzenie wyjaśnia działanie naczyń połączonych, manometrów, zapór wodnych i wielu układów hydraulicznych. Jednocześnie pomaga uniknąć częstego błędu: większa ilość cieczy albo dziwny kształt naczynia nie oznaczają automatycznie większego ciśnienia na tej samej głębokości.

Podstawa fizyczna: co oznaczają powierzchnie jednakowego ciśnienia

Hydrostatyka bada ciecze pozostające w spoczynku albo w stanie równowagi. W takich warunkach każda mała objętość cieczy musi być w równowadze sił. Gdyby w dwóch bardzo bliskich punktach na tej samej wysokości występowały różne ciśnienia, ciecz zaczęłaby płynąć z obszaru wyższego ciśnienia do niższego, a więc układ nie byłby hydrostatyczny.

Ciśnienie p to nie siła, lecz siła przypadająca na jednostkę powierzchni. Definiuje je zależność:

p = F/A

gdzie:

p – ciśnienie w paskalach, Pa,
F – siła nacisku prostopadła do powierzchni w niutonach, N,
A – pole powierzchni w metrach kwadratowych, m².

W cieczy spoczywającej ciśnienie w danym punkcie działa we wszystkich kierunkach. To ważna cecha odróżniająca ciśnienie od pojedynczej siły działającej w jednym określonym kierunku. Właśnie dlatego można mówić o powierzchniach jednakowego ciśnienia: jeśli porównujemy punkty leżące na tej samej takiej powierzchni, to ciśnienie ma tam identyczną wartość, choć siły działające na różne fragmenty ścian naczynia mogą mieć różne kierunki.

Najważniejsza zależność: ciśnienie hydrostatyczne i głębokość

W modelu jednorodnej cieczy o stałej gęstości, w warunkach równowagi hydrostatycznej, przyrost ciśnienia wynikający z ciężaru słupa cieczy opisuje wzór:

p = ρgh

gdzie:

p – przyrost ciśnienia hydrostatycznego w paskalach, Pa,
ρ – gęstość cieczy w kilogramach na metr sześcienny, kg/m³,
g – przyspieszenie grawitacyjne w metrach na sekundę do kwadratu, m/s²,
h – głębokość, czyli wysokość słupa cieczy nad rozpatrywanym punktem, w metrach, m.

Ten wzór nie daje zawsze całkowitego ciśnienia, lecz przyrost ciśnienia spowodowany ciężarem cieczy. Jeśli na powierzchnię cieczy działa jeszcze ciśnienie atmosferyczne albo inne zewnętrzne, to ciśnienie całkowite wynosi:

p_całk = p_pow + ρgh

gdzie p_pow oznacza ciśnienie działające na powierzchnię cieczy. Dla otwartego naczynia jest to zwykle ciśnienie atmosferyczne.

Stąd wynika podstawowa odpowiedź na temat artykułu: punkty położone na tej samej głębokości w tej samej jednorodnej cieczy znajdującej się w równowadze mają takie samo ciśnienie. Zatem powierzchnie jednakowego ciśnienia są, w zwykłych warunkach, powierzchniami poziomymi.

Dlaczego ciśnienie nie zależy od kształtu naczynia

To jedno z najważniejszych i najbardziej nieintuicyjnych twierdzeń hydrostatyki. W prostym modelu ciśnienie na określonej głębokości zależy od gęstości cieczy, głębokości i przyspieszenia grawitacyjnego, ale nie od tego, czy naczynie jest szerokie, wąskie, rozszerzające się ku górze albo ku dołowi.

Jeżeli w trzech naczyniach o tym samym polu dna znajduje się ta sama ciecz, a wysokość słupa cieczy jest taka sama, to ciśnienie przy dnie będzie takie samo. To właśnie prowadzi do tzw. paradoksu hydrostatycznego. Siła wywierana na dno może wynosić w przybliżeniu:

F = pA = ρghA

gdzie A jest polem dna. Jednak całkowita siła, jaką ciecz wywiera na całe naczynie, wymaga uwzględnienia także sił działających na ściany boczne. To dlatego całkowita masa cieczy i nacisk na dno nie muszą zmieniać się w ten sam sposób.

Powierzchnie jednakowego ciśnienia a naczynia połączone

Zasada naczyń połączonych wynika bezpośrednio z istnienia powierzchni jednakowego ciśnienia. Jeżeli kilka ramion naczynia połączonego zawiera tę samą ciecz i jest otwartych na to samo ciśnienie zewnętrzne, na przykład atmosferyczne, to poziomy cieczy ustalają się jednakowo. Gdyby tak nie było, na tej samej wysokości w przewodzie łączącym występowałyby różne ciśnienia, co wywołałoby przepływ.

Jeżeli w naczyniu połączonym znajdują się różne ciecze o różnych gęstościach, wtedy wysokości słupów nie muszą być równe. Warunek równowagi odnosi się do równości ciśnień na tej samej wysokości:

ρ₁gh₁ = ρ₂gh₂

przy założeniu, że nad obiema cieczami działa to samo ciśnienie zewnętrzne. Gęstsza ciecz może więc tworzyć niższy słup, a rzadsza wyższy.

Różnica między ciśnieniem hydrostatycznym, atmosferycznym, bezwzględnym i względnym

W praktyce łatwo pomylić kilka pojęć. Ciśnienie hydrostatyczne to ciśnienie związane z ciężarem słupa cieczy, czyli w prostym modelu przyrost ρgh. Ciśnienie atmosferyczne to ciśnienie wywierane przez atmosferę Ziemi. Działa także na powierzchnię cieczy w otwartym zbiorniku.

Ciśnienie bezwzględne liczy się względem próżni. Ciśnienie względne, zwane też nadciśnieniem manometrycznym, liczy się względem ciśnienia atmosferycznego. Dlatego nurek pod wodą doświadcza ciśnienia bezwzględnego równego sumie ciśnienia atmosferycznego i hydrostatycznego, natomiast manometr często pokazuje tylko nadwyżkę ponad ciśnienie atmosferyczne.

Przykład: na głębokości około 2 m w wodzie przyrost ciśnienia hydrostatycznego wynosi w przybliżeniu:

p = ρgh = 1000 kg/m³ · 9,81 m/s² · 2 m ≈ 19 620 Pa

czyli około 19,6 kPa. To nie jest jeszcze całe ciśnienie bezwzględne, bo trzeba dodać ciśnienie atmosferyczne działające na powierzchnię wody.

Prawo Pascala i przenoszenie zmian ciśnienia

Gdy ciecz jest zamknięta w układzie i znajduje się w równowadze, to zgodnie z prawem Pascala zmiana ciśnienia wywierana z zewnątrz przenosi się jednakowo do całej cieczy i na ścianki naczynia. To rozszerza intuicję dotyczącą powierzchni jednakowego ciśnienia: nie tylko istnieje rozkład ciśnienia zależny od głębokości, ale też każda dodatkowa zmiana ciśnienia w zamkniętym układzie pojawia się wszędzie jako ten sam przyrost.

Na tym opierają się układy hydrauliczne. Jeżeli na mały tłok o polu A₁ działa siła F₁, to w przybliżeniu wytwarza ona ciśnienie:

p = F₁/A₁

To samo ciśnienie działa na większy tłok o polu A₂, więc siła na nim wynosi:

F₂ = pA₂ = F₁A₂/A₁

Większa powierzchnia tłoka może więc dać większą siłę. Nie oznacza to jednak tworzenia energii z niczego. Wzrost siły odbywa się kosztem większej drogi ruchu mniejszego tłoka albo innych strat i parametrów rzeczywistego układu. W technice dochodzą jeszcze tarcie, odkształcenia przewodów i niewielka ściśliwość cieczy.

Nacisk cieczy na ściany, dno i powierzchnie nachylone

Ciśnienie w cieczy działa prostopadle do powierzchni, z którą ciecz się styka. Na pionowej ścianie zbiornika nie jest ono jednakowe na całej wysokości: rośnie wraz z głębokością. Z tego powodu zapory wodne są grubsze przy podstawie niż przy górze.

Dla powierzchni pionowych i nachylonych ważne jest nie tylko średnie ciśnienie, ale też rozkład nacisku. Wypadkowa siła parcia działa w punkcie zwanym środkiem parcia, położonym niżej niż środek geometryczny powierzchni, gdy ciśnienie wzrasta z głębokością. W praktyce inżynierskiej to kluczowe przy projektowaniu śluzy, zbiornika, akwarium czy włazu podwodnego.

Związek z siłą wyporu i prawem Archimedesa

Powierzchnie jednakowego ciśnienia mają też bezpośredni związek z siłą wyporu. Ciśnienie na dolną powierzchnię zanurzonego ciała jest większe niż na górną, bo dolna część leży głębiej. Różnica tych sił daje siłę wyporu skierowaną ku górze.

Prawo Archimedesa mówi, że wartość siły wyporu jest równa ciężarowi wypartej cieczy:

F_w = ρgV

gdzie:

F_w – siła wyporu w niutonach, N,
ρ – gęstość cieczy w kg/m³,
g – przyspieszenie grawitacyjne w m/s²,
V – objętość wypartej cieczy w metrach sześciennych, m³.

Siła wyporu nie zależy bezpośrednio od masy ciała, lecz od objętości wypartej cieczy i jej gęstości. Ciało pływa, gdy jego ciężar może zostać zrównoważony przez wypór. Tonie, gdy ciężar przewyższa maksymalną możliwą siłę wyporu. Unosi się w cieczy, gdy jego średnia gęstość jest równa gęstości cieczy. Ciało pływające wypiera taką ilość cieczy, której ciężar odpowiada ciężarowi ciała, dlatego może być zanurzone tylko częściowo.

To prowadzi też do pojęcia pozornego ciężaru. Zanurzone ciało wydaje się lżejsze, ponieważ siła wyporu zmniejsza siłę, którą trzeba podtrzymywać.

Najważniejsze informacje

Zagadnienie	Zależność lub opis	Znaczenie fizyczne	Przykład
Powierzchnie jednakowego ciśnienia	W tej samej jednorodnej cieczy w spoczynku punkty na tej samej głębokości mają to samo ciśnienie.	Wyznacza warunek równowagi hydrostatycznej i tłumaczy poziome ułożenie takich powierzchni.	W akwarium ciśnienie przy lewej i prawej szybie na tej samej wysokości jest takie samo.
Ciśnienie hydrostatyczne	p = ρgh dla cieczy o stałej gęstości; opisuje przyrost ciśnienia od ciężaru słupa cieczy.	Pokazuje wpływ gęstości cieczy, głębokości i grawitacji.	Pod wodą ciśnienie rośnie wraz z zanurzaniem się nurka.
Ciśnienie całkowite	p_całk = p_pow + ρgh	Uświadamia, że na powierzchnię cieczy zwykle działa ciśnienie atmosferyczne lub inne zewnętrzne.	Na dnie otwartego zbiornika działa zarówno ciśnienie od wody, jak i od atmosfery.
Naczynia połączone	W tej samej cieczy i przy tym samym ciśnieniu zewnętrznym poziomy wyrównują się; dla różnych cieczy zachodzi równość ciśnień na tej samej wysokości.	To bezpośrednia konsekwencja istnienia powierzchni jednakowego ciśnienia.	Poziom wody w połączonych rurach ustala się jednakowo.
Prawo Pascala	Zmiana ciśnienia w zamkniętej cieczy przenosi się jednakowo do całej objętości.	Pozwala zamieniać małą siłę działającą na mały tłok na większą siłę na dużym tłoku.	Podnośnik hydrauliczny i hamulce hydrauliczne.
Siła wyporu	F_w = ρgV	Wynika z różnicy ciśnień między dolną i górną częścią zanurzonego ciała.	Statek utrzymuje się na wodzie, bo wypiera odpowiednio dużą objętość wody.
Paradoks hydrostatyczny	To samo ciśnienie na tej samej głębokości może występować w naczyniach o różnym kształcie.	Pokazuje, że ciśnienie nie zależy od całkowitej objętości cieczy ani szerokości naczynia.	Wysoka, wąska kolumna cieczy może dawać takie samo ciśnienie przy dnie jak szeroki zbiornik o tej samej wysokości słupa.
Manometr cieczowy	Różnica wysokości słupów cieczy odpowiada różnicy ciśnień.	Pozwala mierzyć ciśnienie względne lub różnicę ciśnień bez skomplikowanej elektroniki.	Rurka U z wodą lub rtęcią.

Praktyczne przykłady zastosowania

Powierzchnie jednakowego ciśnienia nie są abstrakcyjnym pojęciem z podręcznika. Wykorzystuje się je w wielu obszarach techniki i nauk przyrodniczych.

Zapory i zbiorniki wodne – projektanci uwzględniają wzrost ciśnienia z głębokością oraz położenie środka parcia.
Wieże ciśnień i wodociągi – ciśnienie w instalacji zależy głównie od różnicy wysokości między zbiornikiem a odbiorcą, co jest bezpośrednim skutkiem zależności hydrostatycznych.
Podnośniki, prasy i hamulce hydrauliczne – działają dzięki prawu Pascala i równomiernemu przenoszeniu zmian ciśnienia.
Manometry cieczowe – mierzą różnicę ciśnień poprzez porównanie wysokości słupów cieczy o znanej gęstości.
Barometr rtęciowy – historyczny przyrząd Torricellego pokazuje, że ciśnienie atmosferyczne może równoważyć ciężar słupa rtęci. Wysokość słupa zależy od ciśnienia atmosferycznego i gęstości rtęci.
Nurkowanie – wzrost ciśnienia z głębokością ma znaczenie fizjologiczne i techniczne, dlatego pomiary ciśnienia bezwzględnego są kluczowe dla bezpieczeństwa.
Łodzie podwodne – regulują swoje zanurzenie przez zmianę ilości wody w zbiornikach balastowych, a więc przez zmianę średniej gęstości całego obiektu.
Medycyna – kroplówki działają dzięki różnicy wysokości słupa cieczy, która wpływa na ciśnienie hydrostatyczne w układzie.
Geologia i hydrogeologia – poziomy wód gruntowych oraz ciśnienie porowe w gruncie interpretuje się z użyciem zasad hydrostatycznych.

Najczęstsze błędy i nieporozumienia

„Więcej wody zawsze daje większe ciśnienie.” Nie na tej samej głębokości. Decyduje wysokość słupa cieczy nad punktem, a nie całkowita objętość zbiornika.
„Szerokie naczynie mocniej ciśnie na wszystko.” Szerokość zmienia całkowitą siłę na dno lub ściany, ale nie samo ciśnienie hydrostatyczne na określonej głębokości.
„Ciśnienie i siła to to samo.” Nie. Ciśnienie to siła na jednostkę powierzchni.
„Ciśnienie działa tylko w dół.” W cieczy spoczywającej działa we wszystkich kierunkach.
„Cięższy przedmiot zawsze tonie.” O pływaniu decyduje porównanie ciężaru i siły wyporu, a więc także objętość i średnia gęstość ciała.
„Układ hydrauliczny wzmacnia energię.” Nie. Może zwiększyć siłę, ale kosztem drogi ruchu, czasu albo strat.
„Wzór p = ρgh daje zawsze pełne ciśnienie.” Nie. Daje przyrost ciśnienia od słupa cieczy; trzeba jeszcze uwzględnić ciśnienie działające na powierzchnię.

Jak zaobserwować albo zmierzyć to zjawisko

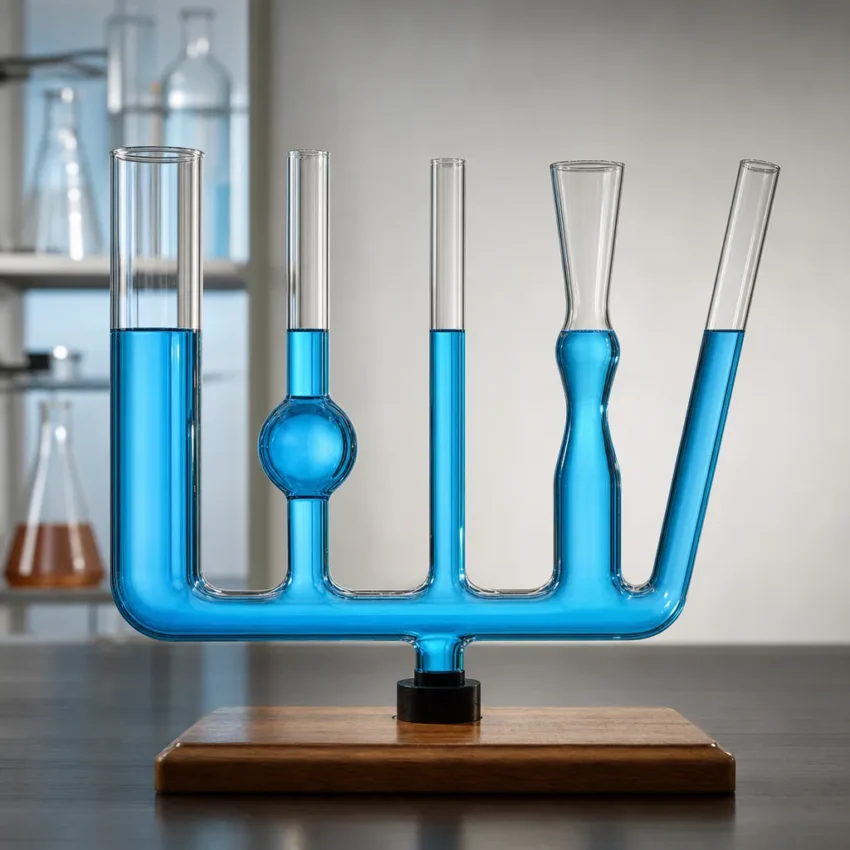

Najprostszą obserwacją jest zachowanie wody w przezroczystych naczyniach połączonych. Jeśli do połączonych rurek wlejemy tę samą ciecz i pozostawimy układ w spoczynku, poziomy cieczy się wyrównają. To bezpośrednia manifestacja równości ciśnień na tej samej wysokości.

Drugą metodą jest użycie manometru cieczowego, na przykład rurki w kształcie litery U. Gdy po obu stronach działa różne ciśnienie, pojawia się różnica wysokości słupów cieczy. Dla cieczy manometrycznej o gęstości ρ różnica ciśnień wynosi w prostym modelu:

Δp = ρgΔh

gdzie Δh jest różnicą poziomów. Im większa gęstość cieczy manometrycznej, tym mniejsza potrzebna różnica wysokości dla tej samej różnicy ciśnień. Dlatego w klasycznych barometrach stosowano rtęć, a nie wodę.

Można też wykonać bezpieczne doświadczenie edukacyjne z otwartą butelką z kilkoma otworami na różnych wysokościach, ale należy pamiętać, że samo wypływanie cieczy wykracza już w stronę hydrodynamiki. Hydrostatyczny sens doświadczenia polega na tym, że większe ciśnienie przy niższych otworach powoduje silniejsze wypychanie cieczy na zewnątrz.

W bardziej precyzyjnych pomiarach stosuje się czujniki ciśnienia, piezometry i przetworniki elektroniczne. W rzeczywistych układach trzeba uwzględnić temperaturę, niewielką ściśliwość cieczy, kształt menisku, a czasem także różnice wysokości odniesienia.

Ciekawostki

Powierzchnia swobodna cieczy w spoczynku jest prostopadła do wypadkowego przyspieszenia działającego na ciecz, dlatego w zwykłych warunkach jest pozioma.
Na Księżycu ten sam słup cieczy dawałby mniejszy przyrost ciśnienia niż na Ziemi, bo mniejsze jest przyspieszenie grawitacyjne.
W bardzo dużych głębokościach oceanicznych prosty model stałej gęstości wody staje się mniej dokładny, bo rzeczywista gęstość zależy od ciśnienia, temperatury i zasolenia.
Barometr rtęciowy odegrał ogromną rolę w historii fizyki, bo pokazał, że powietrze ma ciężar i wywiera mierzalne ciśnienie.
Areometr, używany do pomiaru gęstości cieczy, działa dzięki prawu Archimedesa, a więc pośrednio także dzięki rozkładowi ciśnienia w cieczy.
Statek stalowy może pływać, choć kawałek litej stali tonie, ponieważ liczy się średnia gęstość całego kadłuba wraz z powietrzem w środku.
W bardzo małych skalach, na przykład w cienkich kapilarach, na kształt powierzchni cieczy wpływa napięcie powierzchniowe i menisk, co może zaburzać proste pomiary wysokości słupa.
W medycynie ciśnienie tętnicze często podaje się historycznie w milimetrach słupa rtęci, co jest bezpośrednim śladem dawnych metod manometrycznych.

FAQ

Czy powierzchnie jednakowego ciśnienia są zawsze poziome?

W jednorodnej cieczy znajdującej się w spoczynku, w jednorodnym polu grawitacyjnym, tak. W bardziej złożonych sytuacjach, na przykład przy przyspieszeniach układu albo zmiennej gęstości, ich kształt może być inny.

Dlaczego na tej samej głębokości ciśnienie jest takie samo?

Bo w przeciwnym razie ciecz nie byłaby w równowadze. Różnica ciśnień na tej samej wysokości wywołałaby ruch cieczy. W hydrostatyce zakładamy stan spoczynku lub równowagi.

Czy ciśnienie na dnie zależy od ilości wlanej cieczy?

Tylko pośrednio. Jeśli większa ilość cieczy zwiększa wysokość słupa nad dnem, ciśnienie rośnie. Jeśli jednak porównujemy naczynia o różnym kształcie, ale tej samej wysokości cieczy, to przy dnie ciśnienie może być identyczne mimo różnej objętości cieczy.

Jaka jest różnica między ciśnieniem hydrostatycznym a atmosferycznym?

Ciśnienie hydrostatyczne jest związane z ciężarem słupa cieczy. Ciśnienie atmosferyczne pochodzi od ciężaru powietrza i działa na powierzchnię cieczy. W otwartym naczyniu oba wkłady sumują się przy wyznaczaniu ciśnienia bezwzględnego.

Dlaczego większy tłok w podnośniku hydraulicznym daje większą siłę?

Bo to samo ciśnienie działa na większą powierzchnię. Skoro F = pA, to przy większym A otrzymujemy większą siłę. Nie oznacza to jednak zysku energii, ponieważ większej sile towarzyszy odpowiednio mniejszy przesuw lub większa droga po stronie małego tłoka.

Czy siła wyporu zależy od masy ciała?

Nie bezpośrednio. Zależy od gęstości cieczy i objętości wypartej cieczy. Masa ciała ma znaczenie dopiero wtedy, gdy porównujemy jego ciężar z siłą wyporu, aby stwierdzić, czy ciało pływa, tonie czy pozostaje zawieszone.

Dlaczego manometr z rtęcią jest krótszy niż z wodą?

Bo rtęć ma znacznie większą gęstość niż woda. Dla tej samej różnicy ciśnień potrzeba więc mniejszej wysokości słupa rtęci, zgodnie z zależnością Δp = ρgΔh.

Czy wzór p = ρgh jest zawsze dokładny?

Jest bardzo użyteczny, ale opiera się na założeniach: ciecz jest w równowadze, gęstość jest w przybliżeniu stała, a zmiany temperatury i ściśliwości można pominąć. Dla wielu szkolnych i technicznych zastosowań to świetne przybliżenie, lecz nie opisuje idealnie wszystkich rzeczywistych układów.
