Ciśnienie na ścianie zbiornika

Ciśnienie na ścianie zbiornika wynika z ciężaru cieczy znajdującej się nad rozważanym punktem oraz z ciśnienia działającego na powierzchnię cieczy, najczęściej atmosferycznego. W najprostszym modelu hydrostatycznym rośnie ono wraz z głębokością, zależy od gęstości cieczy i przyspieszenia grawitacyjnego, ale nie zależy od kształtu naczynia. To właśnie dlatego dolne partie ścian zbiorników, akwariów, basenów i zapór muszą być projektowane jako mocniejsze niż górne. Aby poprawnie opisać to zjawisko, trzeba wyraźnie odróżnić ciśnienie od siły: ciśnienie mówi, jak silnie ciecz naciska na jednostkę powierzchni, a siła zależy dodatkowo od wielkości tej powierzchni.

Na czym polega ciśnienie cieczy na ścianie zbiornika

Hydrostatyka bada ciecze pozostające w spoczynku lub w stanie równowagi. W takich warunkach każda mała objętość cieczy jest ściskana przez otaczającą ją ciecz i przez pole grawitacyjne. Skutkiem jest powstanie ciśnienia, które w cieczy działającej w równowadze przekazuje się we wszystkich kierunkach.

Jeżeli rozpatrujemy punkt znajdujący się na ścianie zbiornika na głębokości h poniżej swobodnej powierzchni cieczy, to ciecz wywiera tam nacisk prostopadle do ściany. Mówiąc ściślej, ściana doświadcza lokalnego ciśnienia, a z niego wynika siła działająca na dany fragment powierzchni. Ciśnienie to jest tym większe, im większy jest ciężar słupa cieczy nad tym punktem.

W praktyce rozróżnia się:

ciśnienie hydrostatyczne – przyrost ciśnienia wynikający z ciężaru słupa cieczy,
ciśnienie atmosferyczne – ciśnienie powietrza działającego na powierzchnię cieczy,
ciśnienie całkowite bezwzględne – suma ciśnienia nad powierzchnią i przyrostu hydrostatycznego,
ciśnienie względne – ciśnienie liczone względem atmosfery, często odczytywane przez manometry.

Jeśli zbiornik jest otwarty, to na powierzchnię cieczy działa ciśnienie atmosferyczne. Wtedy ciśnienie bezwzględne na głębokości h wynosi:

p = p₀ + ρgh

gdzie:

p – ciśnienie bezwzględne w paskalach, Pa,
p₀ – ciśnienie na powierzchni cieczy, zwykle atmosferyczne, w Pa,
ρ – gęstość cieczy w kilogramach na metr sześcienny, kg/m³,
g – przyspieszenie grawitacyjne w metrach na sekundę do kwadratu, m/s²,
h – głębokość poniżej powierzchni cieczy w metrach, m.

Sam wzór p = ρgh opisuje nie całe ciśnienie bezwzględne, lecz przyrost ciśnienia wynikający z ciężaru słupa cieczy. To bardzo ważne rozróżnienie.

Najważniejsza zależność: od ciśnienia do siły na ścianie

Podstawową zależnością definiującą ciśnienie jest:

p = F/A

gdzie:

p – ciśnienie w Pa,
F – siła nacisku prostopadła do powierzchni w niutonach, N,
A – pole powierzchni w metrach kwadratowych, m².

Z tego wynika:

F = pA

ale tylko wtedy, gdy ciśnienie jest jednakowe na całej powierzchni. W przypadku ściany zbiornika ciśnienie zwykle nie jest jednakowe, bo rośnie z głębokością. Dlatego całkowita siła działająca na pionową ścianę nie jest po prostu iloczynem jednego ciśnienia i całej powierzchni, jeśli nie wybierzemy poprawnie ciśnienia średniego.

Dla pionowej prostokątnej ściany zanurzonej od powierzchni do głębokości H rozkład ciśnienia ma charakter liniowy: przy powierzchni jest najmniejszy, a przy dnie największy. Graficznie odpowiada to trójkątnemu rozkładowi parcia. W wyniku tego całkowita siła parcia działa nie w połowie wysokości, lecz niżej, w punkcie zwanym środkiem parcia.

Od czego zależy ciśnienie na ścianie zbiornika

Głębokość ma znaczenie kluczowe

Im głębiej znajduje się punkt na ścianie, tym większe ciśnienie wywiera na niego ciecz. Wynika to bezpośrednio z faktu, że nad tym punktem znajduje się wyższy słup cieczy o większym ciężarze. Zależność ta w modelu cieczy jednorodnej i w przybliżeniu nieściśliwej jest liniowa.

Przykład liczbowy dla wody:

dane: ρ ≈ 1000 kg/m³, g ≈ 9,81 m/s², h = 2 m,
wzór: p = ρgh,
podstawienie: p = 1000 · 9,81 · 2,
wynik: p = 19 620 Pa = 19,6 kPa.

To jest przyrost ciśnienia hydrostatycznego względem powierzchni cieczy. Jeśli zbiornik jest otwarty, należy dodać ciśnienie atmosferyczne, aby otrzymać ciśnienie bezwzględne.

Gęstość cieczy zmienia nacisk na ścianę

Dwie ciecze na tej samej głębokości nie muszą wywierać takiego samego ciśnienia. Ciecz o większej gęstości daje większe ciśnienie hydrostatyczne. Dlatego rtęć, solanka czy niektóre oleje mogą wywierać inne parcie niż woda przy tej samej wysokości słupa cieczy.

Warto pamiętać, że gęstość zależy od rodzaju cieczy, temperatury, a w mniejszym stopniu także od ciśnienia. W wielu zadaniach szkolnych przyjmuje się ciecz nieściśliwą o stałej gęstości, ale w rzeczywistych układach technicznych jest to przybliżenie.

Rola przyspieszenia grawitacyjnego

Ciśnienie hydrostatyczne zależy od g, ponieważ to grawitacja nadaje cieczy ciężar. Na Ziemi w szkolnych obliczeniach zwykle przyjmuje się g ≈ 9,81 m/s² albo w przybliżeniu 10 m/s². W innych warunkach, na przykład na innej planecie, to samo naczynie z tą samą cieczą dawałoby inne ciśnienie hydrostatyczne przy tej samej głębokości.

Kształt naczynia nie decyduje o ciśnieniu na danej głębokości

To jedna z najważniejszych i zarazem najmniej intuicyjnych własności hydrostatyki. W prostym modelu ciśnienie hydrostatyczne na określonej głębokości zależy od ρ, g i h, a nie od tego, czy zbiornik jest szeroki, wąski, rozszerza się ku górze czy ku dołowi. To właśnie prowadzi do tak zwanego paradoksu hydrostatycznego.

Dwa naczynia o różnym kształcie, ale z tą samą cieczą i tą samą wysokością słupa cieczy nad punktem na ścianie, dają tam takie samo ciśnienie. Nie oznacza to jednak, że całkowita siła działająca na całe naczynie musi być taka sama, bo zależy ona od geometrii ścian i ich pola.

Ciśnienie działa prostopadle do ściany

Ciecz w równowadze nie „ciągnie” ściany wzdłuż jej powierzchni, lecz naciska na nią prostopadle. To ma znaczenie przy analizie ścian pionowych, nachylonych i zakrzywionych. W konstrukcjach takich jak zapory, okna akwariów czy kadłuby zbiorników trzeba uwzględniać kierunek sił oraz miejsce przyłożenia wypadkowej siły parcia.

Punkty na tej samej głębokości mają to samo ciśnienie

W tej samej jednorodnej cieczy znajdującej się w równowadze wszystkie punkty położone na tej samej głębokości mają jednakowe ciśnienie. To podstawa zasady naczyń połączonych. Jeśli w połączonych naczyniach znajduje się ta sama ciecz i nad powierzchniami panuje to samo ciśnienie, poziomy cieczy wyrównują się.

Jeżeli w naczyniach połączonych znajdują się ciecze o różnych gęstościach, to warunek równowagi przy tej samej poziomej wysokości prowadzi do zależności między wysokościami słupów: ciecz gęstsza tworzy niższy słup, a mniej gęsta wyższy.

Ciśnienie na ścianie a prawa hydrostatyki

Prawo Pascala i przenoszenie zmian ciśnienia

Prawo Pascala mówi, że zmiana ciśnienia wywierana na ciecz zamkniętą przekazuje się w przybliżeniu jednakowo do wszystkich punktów cieczy i ścian naczynia. To dlatego nacisk na mały tłok może wywołać znacznie większą siłę na dużym tłoku.

Jeżeli w układzie hydraulicznym ciśnienie ma wartość p, to na tłok o polu A działa siła F = pA. Większa powierzchnia tłoka oznacza większą siłę przy tym samym ciśnieniu. Nie oznacza to jednak tworzenia energii z niczego. Wzrost siły odbywa się kosztem większej drogi ruchu drugiego tłoka i strat rzeczywistych, takich jak tarcie czy odkształcenia.

Parcie na dno i hydrostatyczny paradoks

Siła działająca na dno zbiornika o polu A, jeżeli dno znajduje się na jednakowej głębokości h, wynosi w idealizacji:

F = pA = ρghA

dla ciśnienia względnego, albo F = (p₀ + ρgh)A dla ciśnienia bezwzględnego.

To prowadzi do paradoksu hydrostatycznego: naczynia o tym samym polu dna i tej samej wysokości cieczy mogą wywierać na dno taką samą siłę mimo różnej objętości cieczy. Dzieje się tak dlatego, że część ciężaru cieczy może być przejmowana przez pionowe lub nachylone ściany. Zatem całkowita siła od cieczy na całe naczynie wymaga uwzględnienia nie tylko dna, ale także ścian.

Związek z prawem Archimedesa

Choć pytanie dotyczy ściany zbiornika, warto zauważyć, że siła wyporu także wynika z różnicy ciśnień hydrostatycznych. Ciśnienie na dolną część zanurzonego ciała jest większe niż na górną, co daje wypadkową skierowaną ku górze.

Prawo Archimedesa ma postać:

F_w = ρgV

gdzie:

F_w – siła wyporu w N,
ρ – gęstość cieczy w kg/m³,
g – przyspieszenie grawitacyjne w m/s²,
V – objętość wypartej cieczy w m³.

Ciało pływa, gdy jego średnia gęstość jest mniejsza od gęstości cieczy, tonie, gdy jest większa, a może unosić się w równowadze, gdy są zbliżone. Ciało pływające wypiera taką ilość cieczy, której ciężar jest równy ciężarowi ciała. W cieczy zmienia się też pozorny ciężar zanurzonego obiektu, bo siła wyporu częściowo równoważy jego ciężar.

Najważniejsze informacje

Zagadnienie	Zależność lub opis	Znaczenie fizyczne	Przykład
Ciśnienie hydrostatyczne	p = ρgh dla przyrostu ciśnienia w jednorodnej cieczy w równowadze	Pokazuje, jak ciężar słupa cieczy zwiększa ciśnienie wraz z głębokością	Woda na głębokości 3 m wywiera większe ciśnienie niż na 1 m
Ciśnienie całkowite	p = p₀ + ρgh	Uwzględnia zarówno ciśnienie nad powierzchnią cieczy, jak i przyrost hydrostatyczny	W otwartym zbiorniku trzeba dodać ciśnienie atmosferyczne
Definicja ciśnienia	p = F/A	Rozróżnia ciśnienie od siły i wiąże nacisk z polem powierzchni	Ta sama siła na mniejszej powierzchni daje większe ciśnienie
Punkty na tej samej głębokości	W tej samej cieczy i w równowadze mają to samo ciśnienie	To podstawa zasady naczyń połączonych	W dwóch ramionach połączonego naczynia poziom wody się wyrównuje
Prawo Pascala	Zmiana ciśnienia w zamkniętej cieczy przenosi się do całej cieczy i ścian	Umożliwia działanie układów hydraulicznych	Podnośnik samochodowy i hamulce hydrauliczne
Siła wyporu	F_w = ρgV	Wynika z różnicy ciśnień działających na ciało zanurzone w cieczy	Statek pływa, bo wypiera odpowiednio dużo wody
Kształt naczynia	Nie wpływa na ciśnienie na tej samej głębokości w tej samej cieczy	Obala intuicję, że „więcej wody nad bokiem” zawsze daje większe ciśnienie lokalne	Wąskie i szerokie naczynie dają to samo ciśnienie na tej samej głębokości
Manometr cieczowy	Różnica wysokości słupów cieczy odpowiada różnicy ciśnień	Pozwala mierzyć ciśnienie względne lub różnicowe	Rurka U z wodą lub inną cieczą manometryczną

Praktyczne przykłady zastosowania

Ciśnienie na ścianie zbiornika ma bezpośrednie znaczenie inżynierskie. W zaporach wodnych dolna część konstrukcji jest grubsza, ponieważ właśnie tam ciśnienie i parcie wypadkowe są największe. W akwariach i basenach dobiera się grubość szyb lub ścian tak, aby wytrzymały rosnące z głębokością obciążenie.

W zbiornikach przemysłowych analizuje się nie tylko ciśnienie przy dnie, lecz także rozkład parcia na ścianach pionowych i skośnych. Ma to znaczenie przy magazynowaniu wody, paliw, chemikaliów i cieczy technologicznych o różnych gęstościach. Projektant musi uwzględnić warunki rzeczywiste: temperaturę, rozszerzalność materiałów, możliwość drgań i lokalnych przeciążeń.

Prawo Pascala znajduje zastosowanie w prasach hydraulicznych, podnośnikach i hamulcach hydraulicznych. Układ nie tworzy energii, ale umożliwia zamianę małej siły działającej na małej powierzchni na większą siłę działającą na dużej powierzchni.

Zasada naczyń połączonych jest wykorzystywana w wodociągach, wieżach ciśnień i prostych wskaźnikach poziomu cieczy. W geologii i hydrogeologii podobne zasady opisują poziom wód gruntowych. W medycynie hydrostatyka pomaga rozumieć zmiany ciśnienia krwi związane z położeniem ciała, choć krążenie jako całość należy już do bardziej złożonych zjawisk niż klasyczna hydrostatyka.

Manometry cieczowe mierzą różnice ciśnień na podstawie różnicy poziomów cieczy. Im większa gęstość cieczy manometrycznej, tym mniejsza wysokość słupa potrzebna do zrównoważenia tej samej różnicy ciśnień. Historycznie klasycznym przykładem jest barometr rtęciowy Torricellego, w którym wysokość słupa rtęci odpowiada ciśnieniu atmosferycznemu.

Najczęstsze błędy i nieporozumienia

„Więcej cieczy w zbiorniku zawsze oznacza większe ciśnienie na ścianie.” Nie zawsze. Na danej głębokości liczą się głównie ρ, g i h, a nie całkowita objętość cieczy.
„Szerszy zbiornik daje większe ciśnienie na tej samej wysokości.” W prostym modelu hydrostatycznym to fałsz. Kształt naczynia nie zmienia lokalnego ciśnienia na tej samej głębokości.
„Ciśnienie i siła to to samo.” Nie. Ciśnienie jest wielkością w Pa, a siła w N. Siła zależy od ciśnienia i pola powierzchni.
„Na ścianę działa tylko ciśnienie poziome.” Ciecz wywiera nacisk prostopadle do powierzchni. Na ścianę pionową oznacza to kierunek poziomy, ale na powierzchnię nachyloną kierunek jest inny.
„Wzór p = ρgh daje zawsze całe ciśnienie.” Nie. Daje przyrost hydrostatyczny. Aby uzyskać ciśnienie bezwzględne, trzeba dodać ciśnienie działające na powierzchnię cieczy.
„Układ hydrauliczny zwielokrotnia energię.” Nie. Większa siła pojawia się kosztem większej drogi ruchu lub innych parametrów oraz przy uwzględnieniu strat.

Jak zaobserwować albo zmierzyć to zjawisko

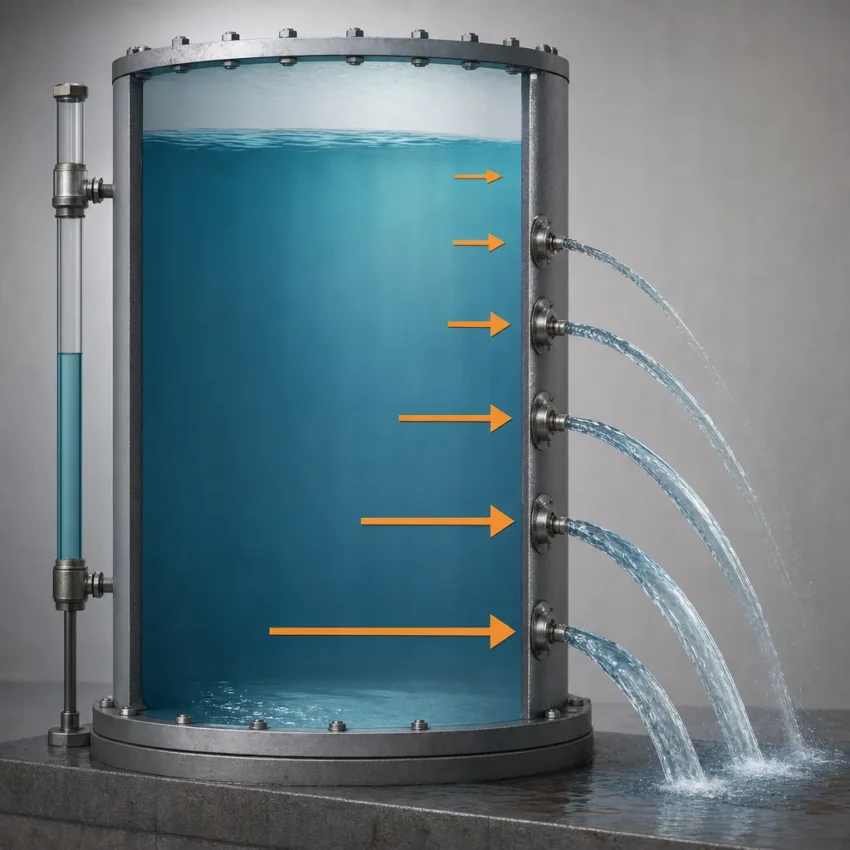

Najprostsza obserwacja polega na porównaniu wypływu cieczy z otworów wykonanych na różnych wysokościach ściany naczynia. Otwór położony niżej daje silniejszy wypływ, co wskazuje na większe ciśnienie w tym punkcie. Sam wypływ należy już do hydrodynamiki, ale jego przyczyna tkwi w hydrostatycznym rozkładzie ciśnienia przed otwarciem otworu.

Bezpiecznym szkolnym sposobem pomiaru jest manometr cieczowy w kształcie litery U. Jeżeli do jednego ramienia przyłożymy większe ciśnienie, poziomy cieczy się różnią. Różnica wysokości słupów odpowiada różnicy ciśnień. Dla tej samej różnicy ciśnień ciecz gęstsza da mniejszą różnicę poziomów.

W warunkach technicznych stosuje się czujniki ciśnienia montowane na różnych wysokościach ściany zbiornika. Odczyty pokazują liniowy wzrost ciśnienia z głębokością, o ile gęstość cieczy można uznać za stałą. W bardzo wysokich zbiornikach, przy dużych zmianach temperatury lub dla bardziej ściśliwych cieczy, trzeba stosować dokładniejsze modele.

Warto też pamiętać o menisku i napięciu powierzchniowym. W cienkich rurkach, takich jak manometry laboratoryjne, odczyt poziomu cieczy może zależeć od krzywizny powierzchni. Ma to znaczenie dla dokładności, ale nie zmienia podstawowej zasady hydrostatycznej.

Ciekawostki

Dolna część zapory jest grubsza nie dlatego, że „musi utrzymać więcej wody”, lecz dlatego, że ciśnienie rośnie z głębokością.
W barometrze rtęciowym używa się rtęci między innymi dlatego, że jej duża gęstość pozwala uzyskać stosunkowo krótki słup cieczy.
Nurek odczuwa wzrost ciśnienia wraz z głębokością, choć sama woda może wydawać się „lekka” przy powierzchni.
Statek wykonany ze stali może pływać, a mały stalowy gwoźdź tonie, bo decyduje średnia gęstość całego obiektu i objętość wypartej wody.
Prawo Pascala zostało sformułowane długo po pierwszych obserwacjach działania cieczy pod ciśnieniem w prostych urządzeniach.
W bardzo precyzyjnych obliczeniach technicznych uwzględnia się, że rzeczywiste ciecze są nieco ściśliwe, choć w wielu zadaniach szkolnych traktuje się je jako nieściśliwe.
W naczyniach połączonych z różnymi cieczami poziomy nie muszą być równe, ale ciśnienia na tym samym poziomie muszą się równoważyć.
Środek parcia na pionową ścianę leży niżej niż środek geometryczny zanurzonej powierzchni, bo dolne fragmenty ściany są mocniej obciążone.

FAQ

Czy ciśnienie na ścianie zbiornika zależy od ilości wody?

Na określonej głębokości w tej samej cieczy zależy przede wszystkim od gęstości, przyspieszenia grawitacyjnego i wysokości słupa cieczy nad punktem. Sama całkowita ilość wody nie jest tu decydująca. Może jednak wpływać na całkowitą siłę działającą na całe naczynie przez zmianę geometrii obciążonych powierzchni.

Dlaczego dolna część ściany jest bardziej obciążona?

Bo ciśnienie hydrostatyczne rośnie wraz z głębokością. Im niżej znajduje się punkt na ścianie, tym większy ciężar słupa cieczy znajduje się nad nim, a więc tym większy nacisk przypada na jednostkę powierzchni.

Czy kształt zbiornika wpływa na ciśnienie przy tej samej głębokości?

W modelu jednorodnej cieczy w równowadze i przy stałej gęstości nie. Ciśnienie na danej głębokości jest takie samo niezależnie od tego, czy zbiornik jest szeroki, wąski czy nieregularny. Kształt wpływa jednak na całkowite siły działające na całe ściany i dno.

Jak odróżnić ciśnienie hydrostatyczne od atmosferycznego?

Ciśnienie hydrostatyczne to przyrost ciśnienia wynikający z ciężaru słupa cieczy, opisany wzorem p = ρgh. Ciśnienie atmosferyczne działa na powierzchnię cieczy z zewnątrz. W otwartym zbiorniku ciśnienie bezwzględne na głębokości jest sumą obu składników.

Czy ciśnienie na ścianie działa tylko poziomo?

Nie. Ciśnienie w cieczy działa we wszystkich kierunkach, a na daną powierzchnię wywiera siłę prostopadłą do tej powierzchni. Dla ściany pionowej siła lokalna jest pozioma, ale dla ściany nachylonej będzie skierowana inaczej.

Jak obliczyć siłę działającą na mały fragment ściany?

Jeżeli fragment jest na tyle mały, że ciśnienie na nim można uznać za jednakowe, stosuje się wzór F = pA. Trzeba przy tym użyć ciśnienia właściwego dla głębokości położenia tego fragmentu. Dla dużej ściany pionowej ciśnienie zmienia się z wysokością, więc potrzebna jest analiza rozkładu ciśnienia.

Dlaczego układ hydrauliczny może zwiększać siłę?

Bo to samo ciśnienie działające w cieczy zamkniętej działa na tłoki o różnych polach powierzchni. Większy tłok doświadcza większej siły, ponieważ F = pA. Nie oznacza to jednak zysku energii: większa siła wiąże się z mniejszym przemieszczeniem lub większą pracą wykonaną na innym odcinku układu.

Czy można zaniedbać wpływ temperatury?

W prostych obliczeniach często tak, ale tylko w przybliżeniu. Temperatura wpływa na gęstość cieczy, a więc także na ciśnienie hydrostatyczne. W zadaniach szkolnych zwykle przyjmuje się stałą gęstość, natomiast w pomiarach laboratoryjnych i technice precyzyjnej trzeba uwzględniać ten efekt.
