Zasada działania areometru

Areometr działa dzięki prawu Archimedesa: zanurza się w cieczy tak głęboko, aby siła wyporu zrównoważyła jego ciężar. Im większa jest gęstość cieczy, tym mniejszą objętość cieczy trzeba wyprzeć, więc areometr zanurza się płycej. To proste zjawisko hydrostatyczne pozwala mierzyć gęstość cieczy, a pośrednio także stężenie roztworu, zawartość alkoholu, cukru lub stopień naładowania akumulatora. Choć przyrząd wygląda niepozornie, jego działanie łączy kilka kluczowych pojęć fizyki cieczy: ciśnienie hydrostatyczne, siłę wyporu, pływanie ciał i równowagę w cieczy.

Podstawa fizyczna działania areometru

Areometr to pływakowy przyrząd pomiarowy używany do wyznaczania gęstości cieczy albo wielkości z nią związanej. Najczęściej ma postać szklanego, wydłużonego korpusu z obciążonym dołem i cienką szyjką ze skalą. Obciążenie sprawia, że przyrząd utrzymuje położenie pionowe, a skala pozwala odczytać poziom zanurzenia.

Podstawą działania areometru jest równowaga sił działających na ciało pływające w cieczy spoczywającej. Na areometr działa:

ciężar skierowany w dół,
siła wyporu skierowana w górę.

W stanie równowagi hydrostatycznej te siły mają równe wartości. Ciężar przyrządu zależy od jego masy, natomiast siła wyporu zależy od gęstości cieczy i objętości wypartej cieczy. To właśnie ta zależność powoduje, że ten sam areometr w różnych cieczach zanurza się na różną głębokość.

Hydrostatyka zajmuje się cieczami pozostającymi w spoczynku lub w stanie równowagi. Dlatego klasyczny opis działania areometru zakłada, że ciecz nie faluje, nie płynie i ma w przybliżeniu jednorodną gęstość. Jeśli ciecz jest intensywnie mieszana, pieni się albo zawiera pęcherzyki gazu, pomiar przestaje być czysto hydrostatyczny i staje się mniej dokładny.

Najważniejsze prawo i mechanizm: prawo Archimedesa

Kluczowa zależność ma postać:

Fw = ρgV

gdzie:

Fw – siła wyporu w niutonach, N,
ρ – gęstość cieczy w kilogramach na metr sześcienny, kg/m³,
g – przyspieszenie grawitacyjne w metrach na sekundę do kwadratu, m/s²,
V – objętość wypartej cieczy, czyli objętość zanurzonej części areometru, w m³.

Prawo Archimedesa mówi, że siła wyporu działająca na ciało zanurzone w cieczy jest równa ciężarowi wypartej cieczy. Dla areometru pływającego oznacza to warunek równowagi:

Fw = Q

gdzie:

Q = mg – ciężar areometru w niutonach, N,
m – masa areometru w kilogramach, kg.

Po połączeniu tych zależności otrzymujemy:

ρgV = mg

Po skróceniu przez g:

ρV = m

Wynika stąd bardzo ważny wniosek: dla danego areometru o stałej masie objętość zanurzonej części maleje, gdy rośnie gęstość cieczy. Dlatego w gęstszej cieczy areometr pływa wyżej, a w rzadszej zanurza się głębiej.

Dlaczego ciśnienie hydrostatyczne ma znaczenie

Siła wyporu nie bierze się z niczego. Jest skutkiem tego, że ciśnienie w cieczy rośnie z głębokością. W prostym modelu cieczy o stałej gęstości przyrost ciśnienia hydrostatycznego opisuje wzór:

p = ρgh

gdzie:

p – przyrost ciśnienia hydrostatycznego w paskalach, Pa,
ρ – gęstość cieczy w kg/m³,
g – przyspieszenie grawitacyjne w m/s²,
h – głębokość poniżej swobodnej powierzchni cieczy w metrach, m.

Ten wzór opisuje przyrost ciśnienia wynikający z ciężaru słupa cieczy, a nie zawsze całkowite ciśnienie. Jeśli chcemy obliczyć ciśnienie bezwzględne na głębokości, trzeba dodać ciśnienie działające na powierzchnię cieczy, zwykle atmosferyczne:

pcałk = p0 + ρgh

gdzie p0 oznacza ciśnienie na powierzchni cieczy.

Ciśnienie to nie to samo co siła. Ciśnienie to siła przypadająca na jednostkę powierzchni:

p = F/A

gdzie:

F – siła w niutonach, N,
A – pole powierzchni w metrach kwadratowych, m².

W większej głębokości ciśnienie na dolną część areometru jest większe niż na część wyżej położoną. Wypadkową tego rozkładu ciśnień jest siła wyporu skierowana ku górze. To właśnie hydrostatyczne źródło prawa Archimedesa.

Jak skala areometru zamienia zanurzenie na pomiar gęstości

W praktyce użytkownik nie mierzy objętości zanurzonej części przyrządu. Odczytuje położenie powierzchni cieczy na cienkiej szyjce. Ponieważ szyjka ma małe pole przekroju, nawet niewielka zmiana objętości wypartej cieczy daje zauważalną zmianę poziomu zanurzenia.

Skala jest wzorcowana tak, aby konkretnemu położeniu menisku odpowiadała określona wartość gęstości, gęstości względnej albo stężenia. W zależności od przeznaczenia spotyka się:

areometry do ogólnego pomiaru gęstości,
alkoholomierze,
cukromierze,
laktometry,
areometry do elektrolitu akumulatorowego.

W wielu zastosowaniach skala nie podaje bezpośrednio gęstości w kg/m³, lecz wielkość użytkową wyznaczoną doświadczalnie dla określonego typu roztworu. Taki odczyt jest poprawny tylko wtedy, gdy ciecz ma skład zgodny z założeniem przyrządu i temperaturę bliską temperaturze wzorcowania.

Od czego zależy dokładność pomiaru

Najważniejszym parametrem jest gęstość cieczy, ale na wynik wpływają także inne czynniki. Szczególnie istotna jest temperatura, ponieważ gęstość cieczy zwykle maleje przy wzroście temperatury. Ten sam roztwór może więc dać różne wskazania, jeśli jest cieplejszy lub chłodniejszy niż przewidziano przez producenta.

Znaczenie mają również:

czystość cieczy i brak pęcherzyków powietrza,
odczyt na właściwej wysokości menisku,
brak kontaktu areometru ze ścianką naczynia,
wystarczająca głębokość i średnica naczynia,
stabilne położenie pionowe przyrządu.

W małych naczyniach lub przy cienkich szyjkach wpływ może mieć także napięcie powierzchniowe i kształt menisku. To zjawisko nie zmienia ogólnej zasady działania areometru, ale może wprowadzać błąd odczytu, zwłaszcza przy bardzo precyzyjnych pomiarach.

Przykład liczbowy: dlaczego w gęstszej cieczy areometr zanurza się mniej

Załóżmy, że masa areometru wynosi m = 0,030 kg. Chcemy porównać wymaganą objętość wypartej cieczy w dwóch przypadkach.

Dane:

m = 0,030 kg,
g = 9,81 m/s²,
przypadek 1: ρ1 = 1000 kg/m³,
przypadek 2: ρ2 = 1200 kg/m³.

Warunek pływania:

ρV = m

Dla pierwszej cieczy:

V1 = m/ρ1 = 0,030/1000 = 0,000030 m³

Dla drugiej cieczy:

V2 = m/ρ2 = 0,030/1200 = 0,000025 m³

Wynik oznacza, że w cieczy o gęstości 1200 kg/m³ areometr musi wyprzeć mniejszą objętość niż w wodzie o gęstości około 1000 kg/m³. Zatem zanurzy się płycej. To właśnie odczytujemy na skali.

Areometr a inne pojęcia hydrostatyki

Choć działanie areometru opiera się głównie na prawie Archimedesa, warto umieścić je w szerszym kontekście hydrostatyki. W cieczy będącej w równowadze:

punkty na tej samej głębokości w tej samej jednorodnej cieczy mają takie samo ciśnienie,
ciśnienie hydrostatyczne zależy od głębokości, gęstości cieczy i przyspieszenia grawitacyjnego,
w prostym modelu ciśnienie na danej głębokości nie zależy od kształtu naczynia,
w naczyniach połączonych poziomy tej samej cieczy wyrównują się,
dla różnych cieczy w naczyniach połączonych wysokości słupów zależą od ich gęstości.

Zasada naczyń połączonych i zależność wysokości słupa cieczy od ciśnienia są podstawą działania manometrów cieczowych. Z kolei historyczny barometr rtęciowy Torricellego pokazuje związek między ciśnieniem atmosferycznym a wysokością słupa cieczy. Areometr nie mierzy ciśnienia bezpośrednio jak manometr, ale korzysta z tego samego faktu: rozkład ciśnienia w cieczy wywołuje mierzalne skutki mechaniczne.

Szczegółowe omówienie mechanizmu i warunków poprawnego działania

Równowaga sił: pływanie, tonięcie i unoszenie się

Ciało zanurzone w cieczy może:

tonąć, gdy jego ciężar jest większy niż maksymalna możliwa siła wyporu,
unosić się w cieczy, gdy jego średnia gęstość jest równa gęstości cieczy,
pływać częściowo zanurzone, gdy jego średnia gęstość jest mniejsza od gęstości cieczy.

Areometr jest zaprojektowany tak, by pływał częściowo zanurzony w przewidzianym zakresie gęstości. Ciało pływające wypiera taką ilość cieczy, której ciężar jest równy ciężarowi tego ciała. To ważne, bo często błędnie sądzi się, że przedmiot pływa, jeśli jest „lekki”. W rzeczywistości decyduje nie sama masa, lecz relacja między ciężarem a siłą wyporu, czyli pośrednio między średnią gęstością ciała a gęstością cieczy.

Warto też odróżnić:

masę – w kilogramach, kg,
ciężar – siłę grawitacji działającą na ciało, w niutonach, N,
pozorny ciężar w cieczy – ciężar pomniejszony o siłę wyporu.

Areometr nie „waży mniej” dlatego, że traci masę, lecz dlatego, że ciecz wywiera na niego siłę wyporu.

Rola kształtu areometru

Korpus areometru jest zwykle rozszerzony, a szyjka wąska. Taki kształt nie zmienia prawa Archimedesa, ale zwiększa czułość pomiaru. Jeśli zmiana gęstości wymaga niewielkiej zmiany wypartej objętości, to przy wąskiej szyjce daje to dość dużą zmianę wysokości zanurzenia. Dzięki temu skala jest czytelna.

Obciążony dół przyrządu przesuwa środek masy w dół, co zapewnia stabilność pionową. Bez tego areometr przewracałby się, a odczyt byłby niemożliwy. W praktyce wykorzystuje się tu równowagę mechaniczną ciała pływającego, a nie tylko samą wartość siły wyporu.

Znaczenie temperatury i modelu cieczy nieściśliwej

W wielu zadaniach szkolnych zakłada się, że ciecz jest nieściśliwa i ma stałą gęstość. To bardzo dobre przybliżenie dla typowych cieczy i umiarkowanych zmian ciśnienia. Rzeczywiste ciecze są jednak w niewielkim stopniu ściśliwe, a ich gęstość zmienia się z temperaturą i, słabiej, z ciśnieniem.

Dla areometru najważniejsza jest zwykle temperatura. Dlatego profesjonalne pomiary podają temperaturę odniesienia, a czasem stosuje się poprawki tabelaryczne. Model szkolny jest więc poprawny jakościowo, ale w technice i laboratorium trzeba pamiętać o ograniczeniach.

Wpływ grawitacji i ciśnienia atmosferycznego

W równaniu Fw = ρgV występuje przyspieszenie grawitacyjne g. Gdyby było inne, zmieniałby się zarówno ciężar areometru, jak i siła wyporu. W prostym zapisie warunku pływania ρV = m czynnik g się skraca, więc położenie równowagi zależy głównie od gęstości cieczy i masy przyrządu. To pokazuje, że areometr porównuje ciężar własny z ciężarem wypartej cieczy.

Ciśnienie atmosferyczne działa również na powierzchnię cieczy, ale jeśli działa jednakowo na cały układ, nie zmienia samej zasady pływania areometru. Ma natomiast znaczenie, gdy rozważamy ciśnienie bezwzględne w cieczy albo dokładne własności roztworu w warunkach laboratoryjnych.

Najważniejsze informacje

Zagadnienie	Zależność lub opis	Znaczenie fizyczne	Przykład
Prawo Archimedesa	Fw = ρgV	Siła wyporu jest równa ciężarowi wypartej cieczy.	Areometr pływa tak, by wyparta ciecz „ważyła” tyle co on.
Warunek pływania areometru	Fw = Q = mg	Równowaga sił wyznacza głębokość zanurzenia.	W gęstszym roztworze areometr wystaje bardziej ponad powierzchnię.
Ciśnienie hydrostatyczne	p = ρgh	Opisuje przyrost ciśnienia wynikający z ciężaru słupa cieczy.	Dolna część areometru jest ściskana przez większe ciśnienie niż górna.
Ciśnienie całkowite	pcałk = p0 + ρgh	Do przyrostu hydrostatycznego trzeba dodać ciśnienie działające na powierzchnię cieczy.	W otwartym naczyniu na powierzchni działa zwykle ciśnienie atmosferyczne.
Ciśnienie a siła	p = F/A	Ciśnienie to siła na jednostkę powierzchni, nie sama siła.	Ta sama siła na mniejszej powierzchni daje większe ciśnienie.
Wpływ gęstości cieczy	Im większa ρ, tym mniejsze potrzebne V dla tego samego areometru.	Gęstsza ciecz daje większą siłę wyporu przy tej samej objętości zanurzenia.	W słonej wodzie areometr zanurza się mniej niż w czystej wodzie.
Temperatura	Zmiana temperatury zmienia gęstość cieczy i może zmienić wskazanie.	Dokładny pomiar wymaga temperatury wzorcowania albo poprawki.	Cukromierz w ciepłym roztworze może wskazywać inaczej niż w chłodnym.
Ograniczenia pomiaru	Ciecz powinna być spokojna, jednorodna i bez piany.	Zakłócenia zmieniają położenie równowagi i obniżają dokładność.	Pęcherzyki gazu przyklejone do areometru zawyżają siłę wyporu.

Praktyczne przykłady zastosowania areometru

Areometr znajduje zastosowanie wszędzie tam, gdzie gęstość cieczy jest informacją użyteczną technologicznie lub diagnostycznie.

Winiarstwo i piwowarstwo – cukromierze pomagają ocenić zawartość cukru w nastawie i śledzić przebieg fermentacji.
Przemysł spożywczy – kontrola stężenia syropów, soków i mleka.
Motoryzacja – pomiar gęstości elektrolitu w akumulatorach kwasowo-ołowiowych może pośrednio informować o stanie naładowania.
Laboratoria chemiczne – szybka kontrola roztworów o znanym składzie.
Kontrola jakości paliw i cieczy technologicznych – gęstość może wskazywać na zanieczyszczenia lub niewłaściwy skład.
Nauczanie fizyki – areometr jest bardzo dobrym przykładem praktycznego wykorzystania prawa Archimedesa.

Warto odróżnić szkolny model od rzeczywistych układów technicznych. W praktyce przemysłowej coraz częściej używa się również densymetrów elektronicznych. Nie zmienia to jednak faktu, że klasyczny areometr pozostaje prostym, tanim i fizycznie eleganckim przyrządem hydrostatycznym.

Najczęstsze błędy i nieporozumienia

„Areometr mierzy ciężar cieczy”. Nie bezpośrednio. Mierzy położenie równowagi zależne od gęstości cieczy.
„Cięższa ciecz daje mniejszą siłę wyporu”. Jest odwrotnie: dla tej samej objętości zanurzenia gęstsza ciecz daje większą siłę wyporu.
„Ciśnienie i siła to to samo”. Nie. Ciśnienie wyraża się w paskalach, a siłę w niutonach.
„Więcej cieczy w naczyniu oznacza większe ciśnienie na tej samej głębokości”. W prostym modelu liczą się gęstość i głębokość, a nie całkowita objętość cieczy ani kształt naczynia.
„Areometr zawsze pokazuje dokładną gęstość”. Tylko wtedy, gdy ciecz odpowiada zakresowi i wzorcowaniu przyrządu oraz ma odpowiednią temperaturę.
„Przedmiot tonie, bo jest ciężki”. O tonięciu decyduje porównanie ciężaru z siłą wyporu, a nie sama duża masa.
„Ciśnienie atmosferyczne nie ma znaczenia w cieczy”. Działa na powierzchnię cieczy i wpływa na ciśnienie bezwzględne, choć zwykle nie zmienia samej zasady działania areometru.

Jak zaobserwować albo zmierzyć to zjawisko

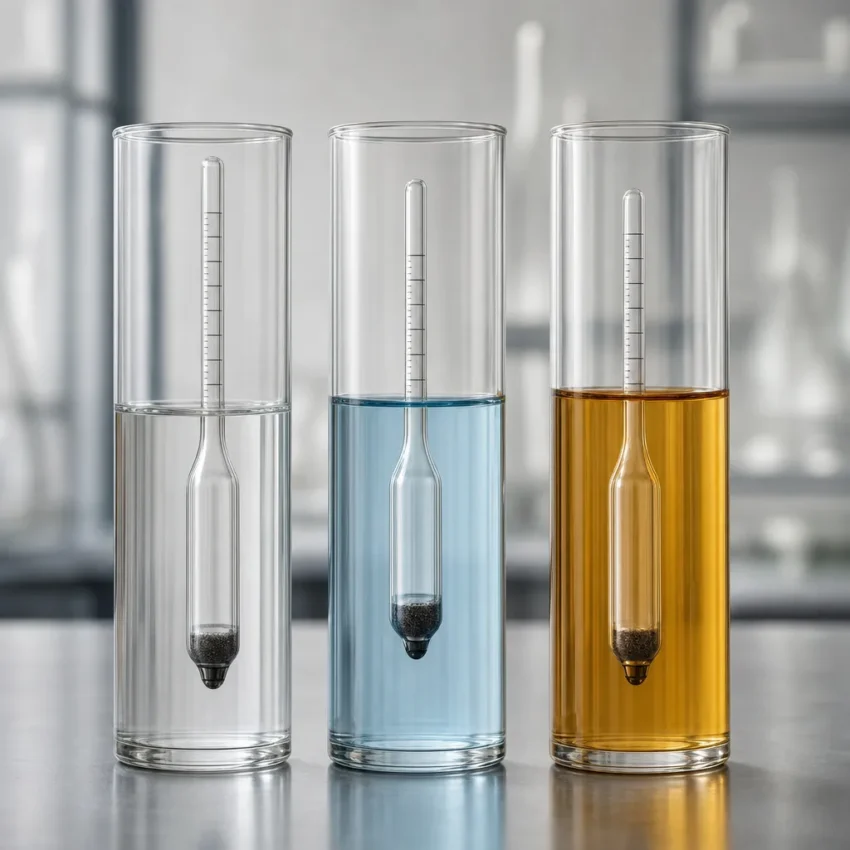

Najprostsza obserwacja polega na porównaniu zanurzenia tego samego areometru w dwóch cieczach o różnych gęstościach, na przykład w czystej wodzie i w wodzie z rozpuszczoną solą. W roztworze gęstszym przyrząd będzie zanurzony mniej. To doświadczenie jest bezpieczne, jeśli używa się zwykłych cieczy spożywczych i stabilnego naczynia.

Podczas pomiaru należy:

napełnić wysokie naczynie badaną cieczą,
delikatnie wpuścić areometr, nie dotykając ścian,
odczekać, aż przestanie się kołysać,
odczytać wskazanie na wysokości właściwego menisku zgodnie z instrukcją przyrządu,
uwzględnić temperaturę, jeśli skala tego wymaga.

Zjawisko można też rozumieć pośrednio przez analogię do naczyń połączonych i manometrów. W manometrze różnica ciśnień odpowiada różnicy wysokości słupów cieczy, a w areometrze różnica gęstości odpowiada różnicy zanurzenia pływaka. W obu przypadkach to hydrostatyczny rozkład ciśnienia daje widoczny efekt.

Nie należy wykonywać doświadczeń z cieczami żrącymi, łatwopalnymi ani gorącymi bez odpowiednich zabezpieczeń i nadzoru.

Ciekawostki

Areometr bywa nazywany także hydrometrem, choć w języku technicznym warto trzymać się precyzyjnego nazewnictwa.
Skala areometru może podawać nie tylko gęstość, lecz także stopnie Ballinga, Brixa lub potencjalną zawartość alkoholu.
To, że areometr pływa pionowo, jest równie ważne jak sama wartość siły wyporu.
W słonej wodzie łatwiej utrzymać się na powierzchni z tego samego powodu, dla którego areometr zanurza się w niej płycej.
Prawo Archimedesa dotyczy nie tylko cieczy, ale także gazów, choć areometr wykorzystuje je w cieczy.
Bardzo małe areometry mogą być bardziej podatne na błędy związane z napięciem powierzchniowym i meniskiem.
W laboratoriach stosuje się czasem zestawy kilku areometrów o różnych zakresach zamiast jednego uniwersalnego.
Barometr rtęciowy i manometr cieczowy nie działają tak samo jak areometr, ale wszystkie te przyrządy korzystają z podstawowych praw hydrostatyki.

FAQ

Czy areometr mierzy gęstość bezpośrednio?

Nie w sensie bezpośredniego porównania masy i objętości pobranej próbki. Areometr mierzy położenie równowagi pływającego ciała, które zależy od gęstości cieczy. Skala zamienia to położenie na wartość gęstości lub wielkości z nią związanej.

Dlaczego areometr zanurza się głębiej w mniej gęstej cieczy?

Bo w cieczy o mniejszej gęstości ta sama objętość daje mniejszą siłę wyporu. Aby siła wyporu zrównała się z ciężarem areometru, przyrząd musi wyprzeć większą objętość cieczy, więc zanurza się głębiej.

Czy kształt naczynia wpływa na wskazanie areometru?

W idealnym modelu nie, jeśli naczynie jest dostatecznie szerokie i głębokie, a areometr nie dotyka ścian ani dna. Hydrostatyczne ciśnienie na danej głębokości nie zależy od kształtu naczynia, lecz od gęstości cieczy, głębokości i przyspieszenia grawitacyjnego.

Dlaczego temperatura zmienia odczyt?

Bo gęstość cieczy zależy od temperatury. Gdy ciecz się ogrzewa, zwykle zwiększa objętość i jej gęstość maleje. Areometr zanurza się wtedy nieco głębiej, nawet jeśli skład chemiczny roztworu się nie zmienił.

Czy areometr działa tak samo w każdej cieczy?

Zasada fizyczna jest ta sama, ale skala może być poprawna tylko dla określonego rodzaju cieczy lub roztworu. Na przykład alkoholomierz poprawnie działa dla mieszanin wodno-alkoholowych w przewidzianym zakresie, lecz nie musi dawać sensownego wyniku dla cieczy o zupełnie innym składzie.

Jaka jest różnica między ciśnieniem hydrostatycznym a atmosferycznym w kontekście areometru?

Ciśnienie atmosferyczne działa na powierzchnię cieczy z zewnątrz. Ciśnienie hydrostatyczne to przyrost ciśnienia związany z ciężarem słupa cieczy i rośnie z głębokością zgodnie z zależnością p = ρgh. Siła wyporu wynika z różnicy ciśnień między różnymi punktami zanurzonego ciała.

Czy areometr może działać w cieczy poruszającej się?

Może się w niej unosić, ale dokładny opis pomiaru przestaje wtedy należeć do klasycznej hydrostatyki. Ruch cieczy, fale i wiry wprowadzają dodatkowe siły oraz zakłócają odczyt. Dlatego poprawny pomiar wymaga możliwie spokojnej cieczy.

Czy duży ciężki przedmiot może pływać tak jak areometr?

Tak. O pływaniu nie decyduje sama masa, lecz średnia gęstość całego obiektu i objętość wypartej cieczy. Z tego powodu stalowy statek może pływać, choć ma ogromną masę, a mały stalowy gwoźdź tonie.
