Skala areometru to sposób wyskalowania przyrządu pływającego w cieczy tak, by z głębokości jego zanurzenia odczytać gęstość cieczy albo wielkość z nią związaną, na przykład stężenie roztworu. Fizyczną podstawą działania areometru jest prawo Archimedesa, a nie przepływ cieczy, więc zagadnienie należy wprost do hydrostatyki. Im większa gęstość cieczy, tym większa siła wyporu przy tej samej objętości wypartej cieczy, dlatego areometr zanurza się płycej. Skala areometru zamienia tę zależność na użyteczny pomiar, ale tylko przy określonych warunkach, zwłaszcza temperaturze.
Podstawa fizyczna skali areometru
Areometr jest ciałem pływającym, zwykle szklanym, z obciążonym dołem i cienką szyjką ze skalą. Po umieszczeniu go w cieczy ustala się stan równowagi hydrostatycznej: ciężar areometru działający w dół równoważy siła wyporu działająca w górę. To właśnie ta równowaga decyduje o poziomie zanurzenia i umożliwia wykonanie skali.
Podstawowe prawo ma postać:
Fw = ρgV
gdzie:
- Fw – siła wyporu w niutonach,
- ρ – gęstość cieczy w kg/m³,
- g – przyspieszenie grawitacyjne w m/s²,
- V – objętość wypartej cieczy w m³.
Jeżeli areometr pływa spokojnie, to:
Fw = Q = mg
gdzie:
- Q – ciężar areometru w niutonach,
- m – masa areometru w kilogramach.
Po połączeniu obu zależności otrzymujemy:
mg = ρgV
czyli
m = ρV
To bardzo ważny wniosek: dla areometru o stałej masie im większa gęstość cieczy, tym mniejsza objętość cieczy musi zostać wyparta do uzyskania równowagi. Mniejsza objętość wyparta oznacza mniejsze zanurzenie. Stąd bierze się sens skali.
Najważniejszy mechanizm: jak skala przekształca zanurzenie w pomiar
Skala areometru nie jest ozdobą naniesioną dowolnie. Każde oznaczenie odpowiada konkretnemu poziomowi zanurzenia, a więc konkretnej objętości wypartej cieczy. W najprostszym modelu przyjmujemy, że ciecz jest jednorodna, pozostaje w spoczynku, a jej gęstość jest stała w całej objętości. Wtedy poziom odczytu zależy tylko od równowagi między ciężarem areometru a siłą wyporu.
Jeżeli szyjka areometru ma prawie stałe pole przekroju, to niewielka zmiana zanurzenia odpowiada niemal proporcjonalnej zmianie objętości wypartej cieczy. Ponieważ jednak z równania m = ρV wynika zależność odwrotna między ρ a V, skala gęstości wzdłuż szyjki nie musi być idealnie równomierna. Jej rzeczywisty rozkład zależy od geometrii przyrządu.
W praktyce skala areometru może być wyrażona w różnych jednostkach lub umownych stopniach:
- bezpośrednio jako gęstość w kg/m³ lub g/cm³,
- jako gęstość względna, czyli stosunek gęstości badanej cieczy do gęstości wody,
- jako stężenie określonego roztworu, na przykład cukru lub alkoholu,
- jako skale techniczne, historycznie używane w przemyśle.
Trzeba jednak zachować ostrożność: jeśli skala pokazuje stężenie, to nie zawsze jest ono wyznaczane wyłącznie przez gęstość. Dla wielu mieszanin jest to dobre przybliżenie tylko w określonym zakresie temperatur i składu.
Budowa areometru i znaczenie kształtu przyrządu

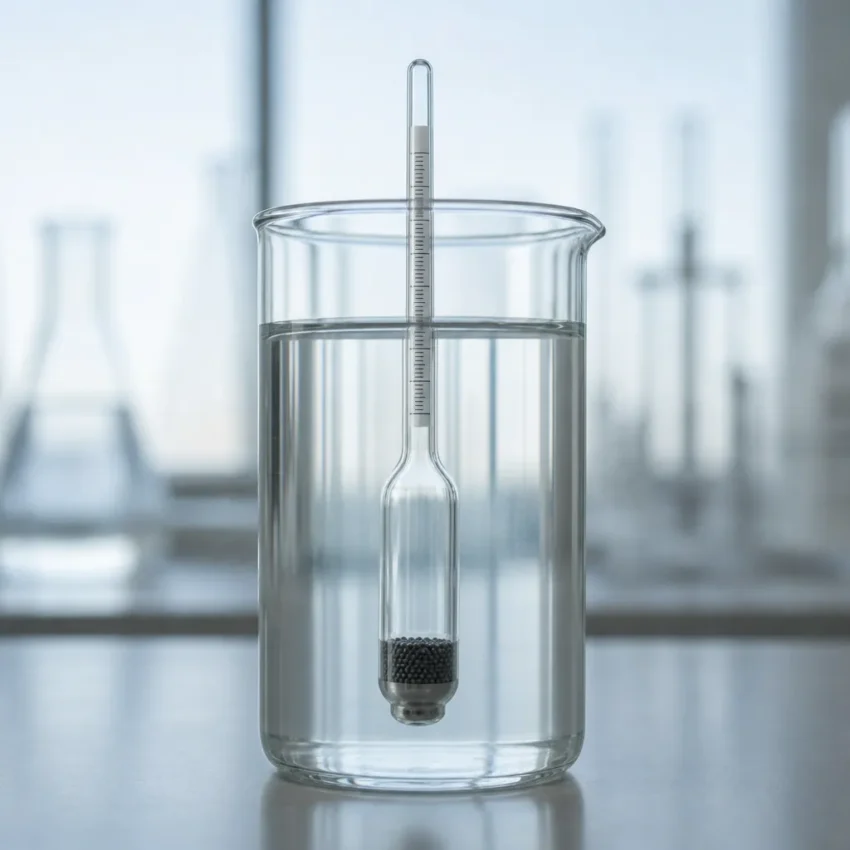

Typowy areometr ma rozszerzony dolny zbiorniczek i cienką rurkę pomiarową. Dół bywa obciążony, aby środek masy znajdował się nisko. Dzięki temu areometr stoi pionowo i nie przewraca się łatwo w cieczy. Taka stabilność jest warunkiem poprawnego odczytu.
Kształt naczynia, w którym zanurzamy areometr, w prostym modelu hydrostatycznym nie zmienia ciśnienia na tej samej głębokości. Wynika to z zależności:
p = ρgh
gdzie:
- p – przyrost ciśnienia hydrostatycznego w paskalach,
- ρ – gęstość cieczy w kg/m³,
- g – przyspieszenie grawitacyjne w m/s²,
- h – głębokość w metrach.
Wzór p = ρgh opisuje tylko przyrost ciśnienia wynikający z ciężaru słupa cieczy. Jeżeli chcemy obliczać ciśnienie całkowite na danej głębokości, trzeba dodać ciśnienie działające na powierzchnię cieczy, najczęściej atmosferyczne. Wtedy:
pcałk = p0 + ρgh
gdzie p0 oznacza ciśnienie na powierzchni cieczy. To ważne rozróżnienie między ciśnieniem hydrostatycznym a atmosferycznym oraz między ciśnieniem względnym i bezwzględnym.
Sama skala areometru nie mierzy bezpośrednio ciśnienia, lecz skutek działania pola ciśnienia w cieczy, czyli siłę wyporu. Nie wolno mylić ciśnienia z siłą. Ciśnienie to siła przypadająca na jednostkę powierzchni:
p = F/A
gdzie:
- F – siła w niutonach,
- A – pole powierzchni w m².
Dlaczego areometr zanurza się płycej w gęstszej cieczy
To najważniejsza intuicja związana ze skalą areometru. Gęstsza ciecz ma większą masę w tej samej objętości. Skoro siła wyporu jest równa ciężarowi wypartej cieczy, to ta sama niewielka objętość gęstszej cieczy może „udzielić” większej siły wyporu niż taka sama objętość cieczy rzadszej.
Dlatego:
- w cieczy o dużej gęstości areometr potrzebuje wyprzeć mniejszą objętość, więc zanurza się mniej,
- w cieczy o małej gęstości musi wyprzeć większą objętość, więc zanurza się głębiej.
To ten sam mechanizm, który sprawia, że człowiek łatwiej unosi się w bardzo słonej wodzie niż w wodzie słodkiej.
Skala gęstości, skala względna i skale użytkowe
Nie każda skala areometru oznacza dokładnie to samo. W laboratoriach spotyka się areometry do pomiaru gęstości, natomiast w technice i przemyśle często stosuje się wersje wyskalowane bezpośrednio do określonego celu.
Areometr do pomiaru gęstości
Najprostszy przypadek to skala podająca gęstość cieczy. Odczyt może być zapisany na przykład jako 0,998 g/cm³ albo 998 kg/m³. To dwa różne sposoby wyrażania tej samej wielkości fizycznej.
Skala gęstości względnej
Czasem skala podaje gęstość względną, czyli stosunek gęstości badanej cieczy do gęstości wody w określonej temperaturze. Jest to wielkość bezwymiarowa. Jeżeli wynik wynosi 1,10, ciecz ma gęstość o 10% większą niż przyjęta gęstość odniesienia wody.
Skale stężeniowe
W wielu zastosowaniach przemysłowych i spożywczych areometr służy nie tyle do pomiaru samej gęstości, ile do szybkiego oszacowania stężenia. Tak działają na przykład cukromierze i alkoholomierze. W takim przypadku skala jest poprawna dla konkretnego rodzaju mieszaniny i zwykle dla określonej temperatury wzorcowej.
Dlaczego temperatura ma duże znaczenie
Gęstość cieczy zależy od temperatury. Gdy ciecz się ogrzewa, zazwyczaj zwiększa objętość, a jej gęstość maleje. Oznacza to, że ten sam roztwór może dawać inny odczyt na areometrze przy 10°C i przy 30°C. Dlatego na przyrządach często podaje się temperaturę wzorcowania, na przykład 20°C.
To jedno z głównych ograniczeń modelu szkolnego. W szkolnym opisie zwykle traktujemy ciecz jako nieściśliwą i o stałej gęstości, ale w rzeczywistości gęstość zmienia się z temperaturą, a w niewielkim stopniu także z ciśnieniem.
Matematyczny sens skali areometru
Załóżmy, że masa areometru jest stała i wynosi m. Warunek pływania ma postać:
m = ρV
Stąd:
V = m/ρ
Objętość wypartej cieczy jest więc odwrotnie proporcjonalna do gęstości. Jeśli konstrukcja areometru sprawia, że zmiana objętości wypartej cieczy odbywa się głównie przez zmianę zanurzenia cienkiej szyjki o polu przekroju S, to w przybliżeniu:
ΔV = S·Δh
gdzie:
- ΔV – zmiana objętości wypartej cieczy w m³,
- S – pole przekroju szyjki w m²,
- Δh – zmiana zanurzenia w m.
To pokazuje, dlaczego wąska szyjka zwiększa czułość przyrządu: mała zmiana gęstości powoduje wtedy większą zmianę wysokości odczytu. Jednocześnie zbyt cienka szyjka zwiększa wpływ menisku i błędów odczytu.
Przykład liczbowy
Dane:
- masa areometru: m = 0,030 kg,
- gęstość cieczy: ρ = 1200 kg/m³.
Wzór:
V = m/ρ
Podstawienie:
V = 0,030 / 1200 m³
Obliczenie:
V = 0,000025 m³
czyli:
V = 25 cm³
Interpretacja: aby pływać w równowadze w cieczy o gęstości 1200 kg/m³, areometr musi wyprzeć 25 cm³ tej cieczy. W cieczy mniej gęstej wymagana objętość byłaby większa, więc areometr zanurzyłby się głębiej.
Związek z innymi prawami hydrostatyki
Prawo Archimedesa jako fundament
Skala areometru jest praktycznym zastosowaniem prawa Archimedesa. Ciało zanurzone w cieczy doświadcza siły wyporu równej ciężarowi wypartej cieczy. Dla ciała pływającego oznacza to, że wyparta ilość cieczy ma ciężar równy ciężarowi ciała. Areometr jest więc szczególnym przypadkiem ciała częściowo zanurzonego.
Warto przy tym odróżnić:
- masę – wielkość wyrażaną w kilogramach,
- ciężar – siłę grawitacji działającą na ciało, wyrażaną w niutonach,
- siłę wyporu – siłę pochodzącą od rozkładu ciśnienia w cieczy.
Ciśnienie rośnie z głębokością
Siła wyporu bierze się z tego, że ciśnienie hydrostatyczne na dolną część zanurzonego ciała jest większe niż na górną. Wynika to z zależności p = ρgh. Areometr działa zatem dzięki temu, że ciecz w równowadze wywiera różne ciśnienia na różnych głębokościach.
Punkty na tej samej głębokości mają to samo ciśnienie
W tej samej jednorodnej cieczy znajdującej się w równowadze punkty leżące na tej samej głębokości mają takie samo ciśnienie. Dlatego areometr nie „interesuje się” bocznym kształtem naczynia, lecz tylko właściwościami cieczy i własną geometrią.
Zasada naczyń połączonych
Jeśli ten sam płyn znajduje się w naczyniach połączonych i pozostaje w spoczynku, jego poziomy się wyrównują. Gdy ciecze mają różne gęstości, wysokości słupów nad wspólnym poziomem równowagi są różne. To ten sam typ zależności, który wykorzystują manometry cieczowe. Choć areometr nie jest naczyniem połączonym, jego interpretacja opiera się na tych samych prawach rozkładu ciśnienia.
Prawo Pascala i czego areometr nie mierzy
Prawo Pascala mówi, że zmiana ciśnienia wywierana na zamkniętą ciecz rozchodzi się w niej jednakowo we wszystkich kierunkach. To podstawa działania pras, podnośników i hamulców hydraulicznych. Areometr nie wykorzystuje jednak wzmacniania siły przez tłoki, lecz równowagę sił ciężaru i wyporu.
Przy okazji warto przypomnieć związek:
p = F/A
Większa powierzchnia tłoka może dawać większą siłę przy tym samym ciśnieniu, ale układ hydrauliczny nie tworzy energii. Wzrost siły odbywa się kosztem większej drogi ruchu lub innych parametrów. To inny obszar zastosowań hydrostatyki niż skala areometru.
Najważniejsze informacje
| Zagadnienie | Zależność lub opis | Znaczenie fizyczne | Przykład |
|---|---|---|---|
| Podstawa działania areometru | Równowaga ciężaru i siły wyporu: Fw = mg | Poziom zanurzenia ustala się tak, by siły się równoważyły | Areometr pływa stabilnie w wodzie i nie opada na dno |
| Prawo Archimedesa | Fw = ρgV | Siła wyporu zależy od gęstości cieczy i objętości wypartej cieczy | W solance areometr zanurza się płycej niż w wodzie |
| Ciśnienie hydrostatyczne | p = ρgh | Przyrost ciśnienia wynika z ciężaru słupa cieczy | Na większej głębokości dolna część areometru jest silniej naciskana |
| Ciśnienie całkowite | pcałk = p0 + ρgh | Do ciśnienia hydrostatycznego trzeba dodać ciśnienie na powierzchni cieczy | W otwartym naczyniu p0 jest zwykle ciśnieniem atmosferycznym |
| Wpływ gęstości na skalę | V = m/ρ | Większa gęstość oznacza mniejszą potrzebną objętość wypartej cieczy | W oleju areometr zwykle zanurzy się głębiej niż w wodzie |
| Rola temperatury | Gęstość cieczy zależy od temperatury, więc skala ma temperaturę wzorcową | Pomiar bez korekty może być obarczony błędem | Ten sam roztwór cukru przy 20°C i 30°C może dać różny odczyt |
| Menisk i odczyt | Poziom odczytu zależy od krzywizny powierzchni cieczy przy ściance szyjki | Napięcie powierzchniowe może wpływać na dokładność | W wodzie odczyt wykonuje się inaczej niż w cieczach tworzących wypukły menisk |
| Ograniczenia modelu | Zakłada się ciecz jednorodną, w spoczynku i w przybliżeniu nieściśliwą | Rzeczywiste pomiary zależą też od temperatury, czystości i lepkości | Spieniony roztwór lub drgające naczynie utrudniają poprawny pomiar |
Praktyczne przykłady zastosowania skali areometru
Skala areometru ma duże znaczenie praktyczne, bo pozwala szybko ocenić właściwości cieczy bez skomplikowanej aparatury.
- Przemysł spożywczy – cukromierze służą do oceny stężenia cukru w sokach, syropach i nastawach fermentacyjnych.
- Laboratoria chemiczne – areometry umożliwiają szybki pomiar gęstości roztworów kwasów, zasad i soli.
- Medycyna i diagnostyka – historycznie stosowano podobne zasady do szacowania gęstości niektórych płynów biologicznych, choć dziś częściej używa się dokładniejszych metod.
- Akumulatory kwasowo-ołowiowe – gęstość elektrolitu bywa wskaźnikiem stanu naładowania, dlatego spotyka się odpowiednie areometry serwisowe.
- Przemysł alkoholowy – alkoholomierze wykorzystują zależność między składem mieszaniny a jej gęstością, ale wymagają określonych warunków stosowania.
- Kontrola jakości – szybki odczyt pozwala wykryć rozcieńczenie lub odstępstwo od normy technologicznej.
W każdym z tych przypadków kluczowe jest to, że areometr mierzy wielkość związaną z gęstością w warunkach równowagi hydrostatycznej. Jeżeli ciecz płynie, pieni się albo zawiera pęcherzyki gazu, wynik może być zafałszowany, a taka sytuacja wykracza poza prosty model hydrostatyczny.
Najczęstsze błędy i nieporozumienia
- „Areometr mierzy ciężar cieczy” – nie. Mierzy poziom zanurzenia wynikający z siły wyporu, a z niego wnioskuje o gęstości lub stężeniu.
- „Im więcej cieczy w naczyniu, tym większy odczyt” – nie. Jeśli areometr może swobodnie pływać, liczy się gęstość cieczy, a nie jej całkowita ilość.
- „Szerokie naczynie daje inny wynik niż wąskie” – w idealnym modelu nie, o ile areometr nie dotyka ścian i ma dość miejsca. Ciśnienie hydrostatyczne na danej głębokości nie zależy od kształtu naczynia.
- „Skala jest zawsze liniowa” – nie musi być. Zależy od geometrii areometru i rodzaju wyskalowania.
- „Temperatura nie ma znaczenia” – ma bardzo duże znaczenie, bo wpływa na gęstość cieczy i czasem na sam przyrząd.
- „Areometr działa tak samo w każdej cieczy” – zasada jest ta sama, ale menisk, napięcie powierzchniowe i wzorcowanie skali mogą się różnić.
- „Gęstsza ciecz mocniej naciska tylko w dół” – nie. Ciśnienie w cieczy w spoczynku działa we wszystkich kierunkach, a siła wyporu jest skutkiem różnicy ciśnień między różnymi głębokościami.
Jak zaobserwować i zmierzyć to zjawisko
Najprostsza obserwacja polega na zanurzeniu areometru w dwóch cieczach o różnych gęstościach, na przykład w wodzie i w bardziej stężonym roztworze soli. W gęstszym roztworze przyrząd będzie wystawał bardziej ponad powierzchnię. To bezpośredni skutek większej siły wyporu dla tej samej objętości wypartej cieczy.
Poprawny pomiar wymaga kilku warunków:
- ciecz powinna być możliwie jednorodna i spokojna,
- areometr nie może dotykać ścian ani dna naczynia,
- odczyt wykonuje się na wysokości oczu, by uniknąć błędu paralaksy,
- trzeba uwzględnić temperaturę wzorcowania skali,
- należy zwrócić uwagę na menisk.
Menisk to zakrzywienie powierzchni cieczy przy ściance. W małych skalach ma on znaczenie, bo zmienia miejsce odczytu. To zjawisko związane z napięciem powierzchniowym i zwilżaniem. Właśnie dlatego bardzo cienkie szyjki, choć zwiększają czułość, mogą też zwiększać wpływ błędów odczytu.
W bardziej precyzyjnych zastosowaniach areometr bywa porównywany z pomiarem gęstości wykonywanym innymi metodami, na przykład piknometrycznie lub cyfrowo. Model szkolny daje intuicję, ale rzeczywista metrologia uwzględnia także poprawki temperaturowe i wymagania kalibracyjne.
Ciekawostki
- Areometr jest jednym z najprostszych przyrządów łączących geometrię ciała pływającego z prawem Archimedesa.
- Wąska szyjka zwiększa czułość skali, ale jednocześnie zwiększa wpływ menisku.
- Niektóre areometry są wyskalowane nie w jednostkach SI, lecz w stopniach używanych branżowo.
- Ta sama zasada fizyczna wyjaśnia, dlaczego statek stalowy może pływać, a mały stalowy gwóźdź tonie.
- Zmiana przyspieszenia grawitacyjnego g wpływa zarówno na ciężar areometru, jak i na siłę wyporu, więc w prostym równaniu równowagi czynnik g się skraca.
- To, że g się skraca, nie oznacza, że grawitacja jest nieistotna. Bez grawitacji nie byłoby hydrostatycznego rozkładu ciśnienia ani pływania w zwykłym sensie.
- Barometr rtęciowy i manometr cieczowy także wykorzystują zależność między ciśnieniem, gęstością i wysokością słupa cieczy, ale mierzą różnicę ciśnień, a nie wypór ciała pływającego.
- W naczyniach połączonych ciecz o większej gęstości tworzy niższy słup równoważący to samo ciśnienie.
FAQ
Czy skala areometru mierzy bezpośrednio gęstość?
W wielu przyrządach tak, ale nie zawsze. Czasem mierzy bezpośrednio gęstość, a czasem wielkość z nią związaną, na przykład stężenie cukru lub alkoholu. Wszystko zależy od sposobu wyskalowania.
Dlaczego areometr w słonej wodzie zanurza się mniej niż w czystej?
Bo słona woda ma zwykle większą gęstość. Dzięki temu mniejsza objętość wypartej cieczy wystarcza do zrównoważenia ciężaru areometru, więc przyrząd pływa wyżej.
Czy odczyt zależy od kształtu naczynia?
W prostym modelu hydrostatycznym nie. Na tej samej głębokości w tej samej jednorodnej cieczy ciśnienie jest takie samo niezależnie od kształtu naczynia. Ważne tylko, by areometr nie dotykał ścian i miał dość miejsca.
Dlaczego temperatura jest tak istotna?
Bo gęstość cieczy zależy od temperatury. Skala areometru jest kalibrowana dla określonej temperatury wzorcowej, więc pomiar wykonany w innych warunkach może wymagać poprawki.
Czy areometr działa dzięki prawu Pascala?
Nie bezpośrednio. Prawo Pascala dotyczy przenoszenia zmian ciśnienia w zamkniętej cieczy i jest podstawą hydrauliki. Areometr działa przede wszystkim dzięki prawu Archimedesa i hydrostatycznemu rozkładowi ciśnienia.
Czy areometr można stosować do każdej cieczy?
Nie zawsze. Ciecz powinna być na tyle jednorodna i spokojna, by przyrząd mógł swobodnie pływać. Problemy sprawiają ciecze bardzo lepkie, pieniące się, zawierające pęcherzyki gazu lub reagujące z materiałem przyrządu.
Czy większa masa areometru oznacza dokładniejszy pomiar?
Niekoniecznie. Dokładność zależy od konstrukcji, długości i szerokości szyjki, jakości kalibracji, wpływu menisku oraz warunków pomiaru. Cięższy areometr może wymagać głębszego naczynia, ale sam w sobie nie musi być dokładniejszy.
Jak skala areometru wiąże się z hydrostatyką, a nie hydrodynamiką?
Pomiar odbywa się w cieczy pozostającej w spoczynku lub w stanie równowagi. Areometr nie wymaga analizy przepływu, prędkości ani lepkości w sensie hydrodynamicznym. Jeśli ciecz silnie płynie lub wiruje, poprawny odczyt staje się trudny właśnie dlatego, że układ przestaje spełniać założenia klasycznej hydrostatyki.
