Areometry to przyrządy służące do pomiaru gęstości cieczy lub wielkości ściśle z nią związanych, takich jak stężenie roztworu, zawartość alkoholu czy gęstość elektrolitu. Choć wyglądają niepozornie, ich działanie jest bezpośrednim zastosowaniem prawa Archimedesa, a więc jednego z najważniejszych praw hydrostatyki. Różne rodzaje areometrów powstały dlatego, że w praktyce mierzy się nie tylko samą gęstość w jednostkach SI, lecz także parametry wygodniejsze dla przemysłu spożywczego, chemii, medycyny i techniki. Zrozumienie budowy i pracy areometru wymaga odróżnienia ciśnienia, siły wyporu, ciężaru oraz wpływu temperatury na właściwości cieczy.

Podstawa fizyczna działania areometrów

Areometr pływa w cieczy i ustala takie zanurzenie, przy którym siła wyporu równoważy jego ciężar. To typowy problem hydrostatyki, czyli działu fizyki badającego ciecze pozostające w spoczynku lub w stanie równowagi. W tym przypadku ciecz naciska na zanurzoną część przyrządu ze wszystkich stron, a ponieważ ciśnienie hydrostatyczne rośnie z głębokością, wypadkową tego nacisku jest skierowana ku górze siła wyporu.

p = ρgh

gdzie:

p – przyrost ciśnienia hydrostatycznego w paskalach, Pa,
ρ – gęstość cieczy w kilogramach na metr sześcienny, kg/m³,
g – przyspieszenie grawitacyjne w metrach na sekundę do kwadratu, m/s²,
h – głębokość mierzona od swobodnej powierzchni cieczy w metrach, m.

Wzór ten opisuje przyrost ciśnienia wynikający z ciężaru słupa cieczy. Jeśli chcemy obliczyć ciśnienie całkowite na pewnej głębokości, trzeba dodać ciśnienie działające na powierzchnię cieczy, zwykle atmosferyczne. Zatem w otwartym naczyniu:

p_całk = p_atm + ρgh

To rozróżnienie ma znaczenie, bo areometr nie mierzy bezpośrednio ciśnienia, lecz efekt równowagi między ciężarem a siłą wyporu. W tej równowadze kluczowa jest gęstość cieczy, a nie sam kształt naczynia. Dlatego w prostym modelu hydrostatycznym na tej samej głębokości w tej samej jednorodnej cieczy panuje takie samo ciśnienie, niezależnie od tego, czy naczynie jest wąskie, szerokie, kuliste czy cylindryczne.

Najważniejsze prawo: prawo Archimedesa i mechanizm pomiaru

Podstawą działania areometru jest prawo Archimedesa:

F_w = ρgV

gdzie:

F_w – siła wyporu w niutonach, N,
ρ – gęstość cieczy w kg/m³,
g – przyspieszenie grawitacyjne w m/s²,
V – objętość wypartej cieczy w m³.

Prawo Archimedesa mówi, że na ciało zanurzone w cieczy działa ku górze siła równa ciężarowi wypartej cieczy. Nie należy mylić masy, ciężaru i siły wyporu. Masa jest wyrażana w kilogramach, ciężar jest siłą grawitacji działającą na ciało i ma jednostkę niutona, a siła wyporu jest osobną siłą również mierzoną w niutonach.

Dla areometru pływającego w równowadze spełniony jest warunek:

F_w = Q

gdzie Q = mg jest ciężarem areometru. Jeśli ciecz ma większą gęstość, to do zrównoważenia ciężaru wystarcza mniejsza objętość wypartej cieczy, więc areometr zanurza się płycej. Jeśli ciecz ma mniejszą gęstość, musi wyprzeć większą objętość, więc zanurza się głębiej. Właśnie dlatego skala na trzpieniu przyrządu może być wyskalowana w jednostkach gęstości albo bezpośrednio w jednostkach technologicznych, na przykład procentach alkoholu lub stopniach Ballinga.

Warto dodać, że areometr jest szczególnym przypadkiem ciała pływającego. Ciało pływa, gdy jego średnia gęstość jest mniejsza od gęstości cieczy, tonie, gdy jest większa, a może pozostawać całkowicie zanurzone bez opadania ani wypływania, gdy gęstości są równe. Areometr zaprojektowano tak, by zawsze pływał w pewnym zakresie gęstości.

Areometr jako pływak o kontrolowanej geometrii

Typowy areometr ma rozszerzoną dolną część obciążoną śrutem lub innym balastem oraz cienki trzpień ze skalą. Balast obniża środek ciężkości, dzięki czemu przyrząd pływa pionowo i stabilnie. Cienki trzpień sprawia, że niewielka zmiana objętości wypartej cieczy odpowiada zauważalnej zmianie poziomu zanurzenia, a więc zwiększa czułość pomiaru.

To ważne rozróżnienie: areometr nie mierzy siły bezpośrednio, lecz wykorzystuje stan równowagi między siłą wyporu a ciężarem. W praktyce odczytuje się poziom cieczy na skali. Dla małych średnic trzpienia nawet niewielka zmiana gęstości daje czytelny przesuw menisku.

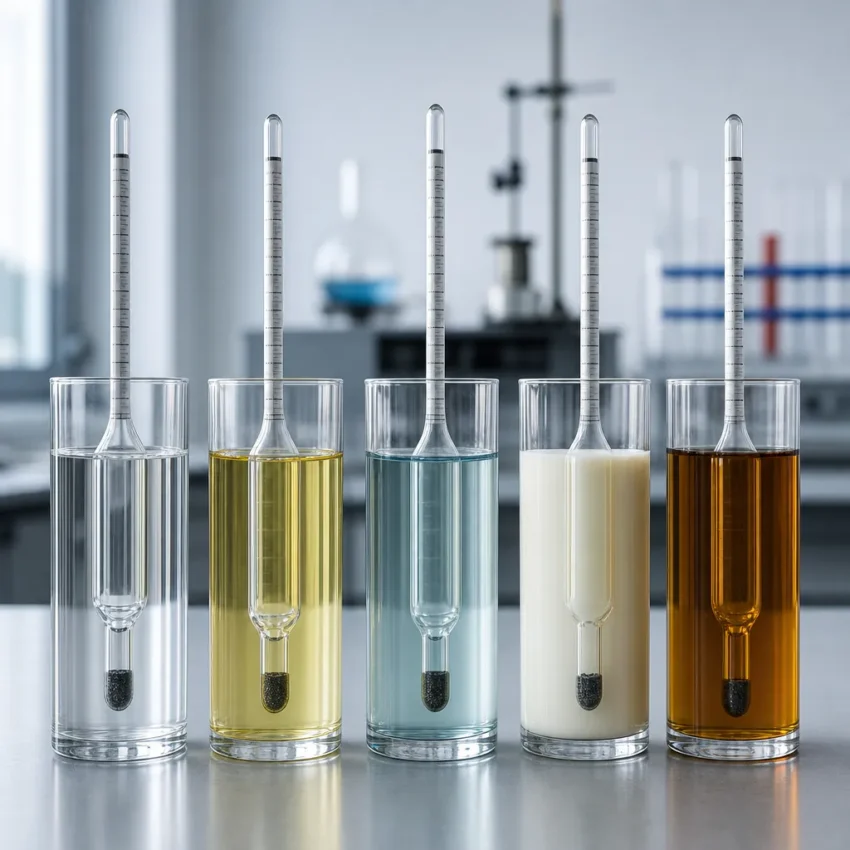

Podstawowy podział rodzajów areometrów

Rodzaje areometrów można klasyfikować według tego, co mierzą albo jak są wyskalowane. Z punktu widzenia fizyki wszystkie opierają się na tym samym mechanizmie, ale różnią się zakresem pomiarowym, dokładnością, przeznaczeniem i jednostkami skali.

Gęstościomierze uniwersalne – wyskalowane bezpośrednio w gęstości, zwykle w g/cm³ albo w jednostkach względnych względem wody.
Alkoholomierze – do określania zawartości alkoholu etylowego w mieszaninach wodno-alkoholowych.
Cukromierze – do pomiaru stężenia cukru w roztworach, używane w przemyśle spożywczym i domowym przetwórstwie.
Mlekomierze – do oceny gęstości mleka, pośrednio związanej z jego składem.
Solomierze – do pomiaru zasolenia lub stężenia soli.
Areometry do elektrolitu – stosowane między innymi w akumulatorach kwasowo-ołowiowych.
Urinometry – historycznie i medycznie używane do oceny gęstości moczu.

W sensie fizycznym nie są to „inne zjawiska”, lecz różne praktyczne zastosowania tej samej równowagi hydrostatycznej.

Alkoholomierze, cukromierze i inne areometry specjalistyczne

Alkoholomierz działa poprawnie tylko dla mieszanin, dla których skala została wzorcowana. Nie mierzy on „procentów alkoholu” uniwersalnie dla każdej cieczy, lecz gęstość mieszaniny o określonym składzie. Jeśli w roztworze oprócz wody i etanolu są też cukry, kwasy lub inne substancje rozpuszczone, odczyt może być błędny.

Cukromierz, często używany w piwowarstwie i winiarstwie, wskazuje stężenie ekstraktu lub cukru przez powiązanie gęstości roztworu z ilością substancji rozpuszczonej. Jest to zależność praktyczna, a nie czyste prawo podstawowe. Dlatego taki przyrząd wymaga kalibracji dla określonej temperatury i rodzaju roztworu.

Mlekomierz wykorzystuje fakt, że gęstość mleka zależy od zawartości tłuszczu, białek i innych składników. Nie daje jednak pełnego składu chemicznego, lecz jedynie parametr pośredni.

Areometr do elektrolitu pozwala ocenić stan naładowania akumulatora kwasowo-ołowiowego, ponieważ gęstość roztworu kwasu siarkowego zmienia się wraz ze stanem reakcji chemicznych w ogniwie. To przykład, jak hydrostatyka służy diagnostyce technicznej.

Skala, menisk i wpływ temperatury

Jednym z najczęściej pomijanych aspektów jest temperatura. Gęstość cieczy zwykle zmienia się z temperaturą, więc ten sam roztwór może dawać inny odczyt przy 10°C i inny przy 25°C. Z tego powodu areometry są wzorcowane dla określonej temperatury odniesienia, na przykład 20°C.

Znaczenie ma też menisk, czyli zakrzywienie powierzchni cieczy przy kontakcie ze szkłem. W cieczach zwilżających szkło, jak woda, powierzchnia przy ściance unosi się, tworząc menisk wklęsły. Odczyt należy wykonywać zgodnie z instrukcją danego przyrządu, zwykle na dolnej lub górnej krawędzi menisku. To nie jest drobiazg kosmetyczny, lecz realne źródło błędu pomiarowego.

W małych skalach znaczenie może mieć także napięcie powierzchniowe, ale w większości typowych zastosowań laboratoryjnych i technicznych podstawowy wpływ pozostaje hydrostatyczny i wyporowy.

Warunki poprawności modelu fizycznego

Prawo Archimedesa i opis działania areometru stosuje się w warunkach równowagi hydrostatycznej, czyli wtedy, gdy ciecz nie wykonuje istotnego ruchu względem przyrządu. Jeśli ciecz jest intensywnie mieszana, pienista albo zawiera pęcherzyki gazu, odczyt traci wiarygodność. To już wykracza poza czystą hydrostatykę i zahacza o zjawiska dynamiczne.

Zakłada się też zwykle, że ciecz jest jednorodna, a jej gęstość w objętości pomiarowej jest w przybliżeniu stała. W rzeczywistości ciecze są trochę ściśliwe, ale dla większości codziennych zastosowań można traktować je jako nieściśliwe. W bardzo precyzyjnych pomiarach uwzględnia się rozszerzalność cieplną przyrządu, lepkość, napięcie powierzchniowe i nieidealny skład roztworu.

Związek areometru z innymi pojęciami hydrostatyki

Choć temat dotyczy areometrów, warto umieścić je w szerszym kontekście hydrostatyki. Ciśnienie hydrostatyczne rośnie z głębokością zgodnie ze wzorem p = ρgh, a w tej samej jednorodnej cieczy punkty na jednakowej głębokości mają takie samo ciśnienie. To właśnie rozkład ciśnienia po zanurzonej powierzchni daje wypadkową siłę wyporu.

Nie należy mylić tej sytuacji z działaniem układów hydraulicznych opartych na prawie Pascala. Tam kluczowe jest przenoszenie zmian ciśnienia w zamkniętej cieczy:

p = F/A

gdzie:

p – ciśnienie w Pa,
F – siła nacisku w N,
A – pole powierzchni w m².

Większa powierzchnia tłoka może dać większą siłę przy tym samym ciśnieniu, ale układ hydrauliczny nie tworzy energii: wzrost siły odbywa się kosztem większej drogi ruchu drugiego tłoka. Areometr nie działa na tej zasadzie, lecz na zasadzie wyporu.

Najważniejsze informacje

Zagadnienie	Zależność lub opis	Znaczenie fizyczne	Przykład
Działanie areometru	Przyrząd pływa i ustala zanurzenie, przy którym siła wyporu równa się jego ciężarowi.	Pomiar jest pośrednim wyznaczeniem gęstości cieczy przez warunek równowagi.	Areometr zanurza się płycej w solance niż w czystej wodzie.
Prawo Archimedesa	Fw = ρgV	Siła wyporu zależy od gęstości cieczy i objętości wypartej cieczy, a nie bezpośrednio od masy ciała.	Pływanie statku i działanie areometru.
Ciśnienie hydrostatyczne	p = ρgh opisuje przyrost ciśnienia od ciężaru słupa cieczy.	Różnica ciśnień między górą a dołem zanurzonego ciała prowadzi do powstania wyporu.	Nurek odczuwa większe ciśnienie na większej głębokości.
Wpływ temperatury	Gęstość cieczy zależy od temperatury, więc skala przyrządu obowiązuje dla temperatury wzorcowej.	Bez poprawki temperaturowej odczyt może być obarczony błędem.	Cukromierz kalibrowany na 20°C.
Rodzaje areometrów	Gęstościomierze, alkoholomierze, cukromierze, mlekomierze, solomierze, areometry do elektrolitu.	Różne skale odpowiadają różnym zastosowaniom praktycznym.	Pomiar stanu akumulatora areometrem elektrolitowym.
Menisk	Powierzchnia cieczy przy ściance jest zakrzywiona i odczyt trzeba robić względem odpowiedniej krawędzi menisku.	Błąd odczytu nie wynika z fizyki wyporu, lecz z geometrii powierzchni cieczy i sposobu obserwacji.	Woda w szkle daje menisk wklęsły.
Warunki poprawnego pomiaru	Ciecz powinna być spokojna, jednorodna i pozbawiona pęcherzyków, a areometr nie może dotykać ścian naczynia.	Tylko wtedy równowaga hydrostatyczna odpowiada za zanurzenie przyrządu.	Pomiar gęstości syropu po usunięciu piany.
Ograniczenia metody	Skala specjalistyczna działa poprawnie tylko dla przewidzianych mieszanin i zakresów stężeń.	Jeden przyrząd nie daje uniwersalnej interpretacji chemicznej dla wszystkich cieczy.	Alkoholomierz nie działa poprawnie w słodkim likierze.

Praktyczne przykłady zastosowania

Areometry należą do najprostszych i najbardziej użytecznych narzędzi pomiarowych związanych z cieczami. W laboratorium szkolnym pozwalają pokazać prawo Archimedesa znacznie lepiej niż suchy wzór. W browarnictwie i winiarstwie umożliwiają kontrolę fermentacji przez obserwację zmian gęstości roztworu. W motoryzacji służą do oceny gęstości elektrolitu, a więc pośrednio stanu naładowania akumulatora.

W przemyśle spożywczym cukromierze pomagają ocenić stężenie syropów, soków i brzeczek. W mleczarstwie mlekomierze pozwalają szybko wykrywać odstępstwa od typowej gęstości produktu. W medycynie i diagnostyce analiza gęstości płynów ustrojowych miała i nadal ma znaczenie jako wskaźnik pomocniczy, choć dziś często uzupełniają ją metody bardziej zaawansowane.

W szerszym sensie zasada areometru tłumaczy także, dlaczego statek morski zanurza się inaczej w wodzie słodkiej i słonej oraz dlaczego łodzie podwodne regulują pływalność przez zmianę średniej gęstości całego układu. To już nie jest bezpośrednio pomiar areometrem, ale to samo prawo Archimedesa.

Najczęstsze błędy i nieporozumienia

„Areometr mierzy ciężar cieczy” – nie. Mierzy on skutki działania siły wyporu, czyli w praktyce gęstość albo wielkość z nią skorelowaną.
„Im więcej cieczy w naczyniu, tym większy odczyt” – nie. Odczyt zależy od gęstości cieczy, a nie od całkowitej objętości próbki, jeśli areometr może swobodnie pływać.
„Szerokie naczynie daje inne ciśnienie niż wąskie” – na tej samej głębokości w tej samej jednorodnej cieczy w równowadze ciśnienie jest takie samo. To klasyczny wniosek hydrostatyki.
„Ciśnienie to to samo co siła” – nie. Ciśnienie jest siłą przypadającą na jednostkę powierzchni: p = F/A. Jednostką ciśnienia jest paskal, a siły niuton.
„Alkoholomierz działa dla każdego napoju alkoholowego” – nie. Obecność cukru i innych substancji rozpuszczonych zmienia gęstość, więc odczyt przestaje odpowiadać czystemu stężeniu etanolu.
„Przedmiot tonie, bo jest ciężki” – niekoniecznie. O tonięciu decyduje porównanie ciężaru z siłą wyporu, czyli pośrednio średniej gęstości obiektu i gęstości cieczy.

Jak to zjawisko można zaobserwować albo zmierzyć

Najprostszą obserwacją jest porównanie zachowania tego samego areometru w dwóch cieczach, na przykład w wodzie i w solance. W gęstszej cieczy przyrząd wystaje wyżej ponad powierzchnię. To bezpośredni skutek tego, że do uzyskania siły wyporu równej ciężarowi trzeba wyprzeć mniejszą objętość cieczy.

Bezpieczny eksperyment edukacyjny można wykonać z przezroczystym naczyniem, wodą i roztworem soli o różnym stężeniu. Należy zadbać, by ciecz była spokojna, a przyrząd nie dotykał ścianek ani dna. Odczyt wykonuje się na wysokości oczu, aby uniknąć błędu paralaksy.

Pomiar ilościowy polega na odczytaniu skali i uwzględnieniu temperatury odniesienia. Gdy potrzeba większej dokładności, stosuje się poprawki temperaturowe lub inne metody gęstościomierzy, na przykład piknometryczne czy cyfrowe. Areometr jest metodą prostą i szybką, ale nie zawsze najbardziej precyzyjną.

Warto też zauważyć analogię do naczyń połączonych i manometrów cieczowych. W manometrze różnica wysokości słupów cieczy odpowiada różnicy ciśnień, zależnej od gęstości cieczy manometrycznej. W areometrze z kolei poziom zanurzenia odpowiada gęstości badanej cieczy. Oba przyrządy korzystają z hydrostatyki, ale mierzą co innego.

Ciekawostki

Najstarsze odmiany areometrów były używane już w starożytności do oceny jakości cieczy handlowych.
Areometr jest praktycznym rozwinięciem prawa Archimedesa, którego współczesna postać matematyczna została sformułowana znacznie później niż samo odkrycie.
Skala areometru zwykle nie jest liniowa względem zanurzenia, bo zależy od geometrii trzpienia i związku między objętością wypartej cieczy a głębokością zanurzenia.
Woda morska ma większą gęstość niż słodka, dlatego statki zanurzają się w niej nieco płycej.
Barometr rtęciowy i manometr cieczowy także wykorzystują zależność między ciśnieniem, gęstością i wysokością słupa cieczy, choć nie służą do pomiaru gęstości.
Rtęć była historycznie używana w barometrach, ponieważ ma bardzo dużą gęstość, dzięki czemu wysokość słupa cieczy mogła być stosunkowo mała.
W bardzo małych naczyniach błędy odczytu areometru mogą wzrastać z powodu menisku i oddziaływań przy ściankach.
Niektóre nowoczesne urządzenia elektroniczne zastępują klasyczne areometry, ale fizyczna zasada odnoszenia gęstości do wyporu nadal pozostaje ważna.

FAQ

Jakie są główne rodzaje areometrów?

Najczęściej wyróżnia się gęstościomierze uniwersalne, alkoholomierze, cukromierze, mlekomierze, solomierze oraz areometry do pomiaru gęstości elektrolitu. Różnią się głównie skalą i zakresem zastosowania, a nie samą zasadą działania.

Czy areometr mierzy ciśnienie hydrostatyczne?

Nie bezpośrednio. Areometr wykorzystuje hydrostatyczny rozkład ciśnienia do powstania siły wyporu, ale odczyt dotyczy gęstości cieczy albo wielkości z nią związanej. Ciśnienie i gęstość to różne wielkości fizyczne.

Dlaczego areometr zanurza się głębiej w mniej gęstej cieczy?

Bo w cieczy o mniejszej gęstości trzeba wyprzeć większą objętość, aby siła wyporu osiągnęła wartość równą ciężarowi przyrządu. To bezpośredni wniosek z równania Fw = ρgV.

Czy temperatura wpływa na wynik pomiaru areometrem?

Tak. Gęstość cieczy zależy od temperatury, dlatego areometry są kalibrowane dla określonej temperatury, na przykład 20°C. Jeśli pomiar odbywa się w innej temperaturze, trzeba uwzględnić poprawkę albo użyć odpowiedniej tabeli.

Czym różni się areometr od manometru?

Areometr służy do wyznaczania gęstości cieczy przez pomiar zanurzenia pływającego ciała. Manometr służy do pomiaru różnicy ciśnień, często za pomocą różnicy wysokości słupów cieczy. Oba przyrządy należą do klasycznych zastosowań hydrostatyki.

Czy alkoholomierz zawsze poprawnie pokazuje zawartość alkoholu?

Nie. Działa poprawnie dla mieszanin, dla których został wyskalowany, zwykle wodno-alkoholowych. Obecność cukrów, ekstraktów i innych dodatków zaburza zależność między gęstością a stężeniem etanolu.

Dlaczego areometr musi pływać pionowo?

Pionowe położenie zapewnia jednoznaczny odczyt skali i stabilną równowagę. Osiąga się to przez odpowiedni rozkład masy, zwłaszcza przez balast w dolnej części przyrządu, który obniża środek ciężkości.

Czy areometr działa w każdej cieczy?

Nie zawsze jednakowo dobrze. Ciecz powinna być na tyle jednorodna i spokojna, by możliwa była równowaga hydrostatyczna. Problemy powodują ciecze silnie lepkie, pieniące się, zawierające pęcherzyki gazu lub mieszaniny, dla których skala przyrządu nie została wzorcowana.
