Prawo Pascala w hydraulice mówi, że zmiana ciśnienia wywierana na ciecz zamkniętą w naczyniu przenosi się jednakowo we wszystkich kierunkach i na wszystkie punkty tej cieczy oraz ściany zbiornika. To właśnie dzięki temu niewielka siła przyłożona do małego tłoka może wywołać znacznie większą siłę na tłoku o większej powierzchni. Nie oznacza to jednak tworzenia energii z niczego: zysk siły odbywa się kosztem większej drogi przesunięcia lub innych strat w rzeczywistym układzie. Prawo Pascala należy do hydrostatyki, bo opisuje ciecz w stanie równowagi lub bardzo powolnych zmian, a nie przepływ analizowany przez hydrodynamikę.

Podstawa fizyczna: czym jest ciśnienie w cieczy spoczywającej

Aby zrozumieć prawo Pascala, trzeba najpierw odróżnić siłę od ciśnienia. Siła jest wielkością wektorową i w układzie SI jej jednostką jest niuton N. Ciśnienie jest wielkością skalarą i opisuje, jak duża siła działa na jednostkę powierzchni. Wzór ma postać:

p = F/A

gdzie:

p – ciśnienie w paskalach Pa,
F – siła nacisku w niutonach N,
A – pole powierzchni w metrach kwadratowych m².

Jeden paskal to ciśnienie wywierane przez siłę 1 N działającą na powierzchnię 1 m². W praktyce jest to mała jednostka, dlatego w technice często używa się kilopaskali kPa i megapaskali MPa.

W cieczy pozostającej w spoczynku ciśnienie w danym punkcie działa we wszystkich kierunkach. To bardzo ważna własność hydrostatyki. Jeśli ciecz jest jednorodna i znajduje się w równowadze, to punkty położone na tej samej głębokości mają takie samo ciśnienie. Nie ma znaczenia, czy naczynie jest szerokie, wąskie, wygięte czy ma nieregularny kształt. W prostym modelu decydują głębokość, gęstość cieczy i przyspieszenie grawitacyjne.

Przyrost ciśnienia hydrostatycznego opisuje wzór:

p = ρgh

gdzie:

p – przyrost ciśnienia hydrostatycznego w paskalach Pa,
ρ – gęstość cieczy w kilogramach na metr sześcienny kg/m³,
g – przyspieszenie grawitacyjne w metrach na sekundę do kwadratu m/s²,
h – głębokość, czyli wysokość słupa cieczy nad rozpatrywanym punktem, w metrach m.

Ten wzór nie daje zawsze całkowitego ciśnienia, lecz przyrost ciśnienia wynikający z ciężaru słupa cieczy. Jeśli na powierzchni cieczy działa ciśnienie atmosferyczne lub inne zewnętrzne ciśnienie, trzeba je dodać. Wtedy ciśnienie całkowite ma postać:

p_całk = p_pow + ρgh

gdzie p_pow oznacza ciśnienie działające na powierzchnię cieczy.

Prawo Pascala i mechanizm działania układów hydraulicznych

Prawo Pascala, sformułowane w XVII wieku przez Blaise’a Pascala, dotyczy cieczy w zamkniętym układzie. Jeśli do takiej cieczy przyłożymy dodatkowe ciśnienie, to ta zmiana nie „idzie” tylko w jedną stronę, lecz rozchodzi się po całej cieczy jednakowo. W idealnym modelu cieczy nieściśliwej i przy zaniedbaniu tarcia oznacza to, że:

p₁ = p₂

dla punktów połączonych przez tę samą ciecz, jeśli odnosimy się do tej samej zmiany ciśnienia w zamkniętym układzie hydraulicznym.

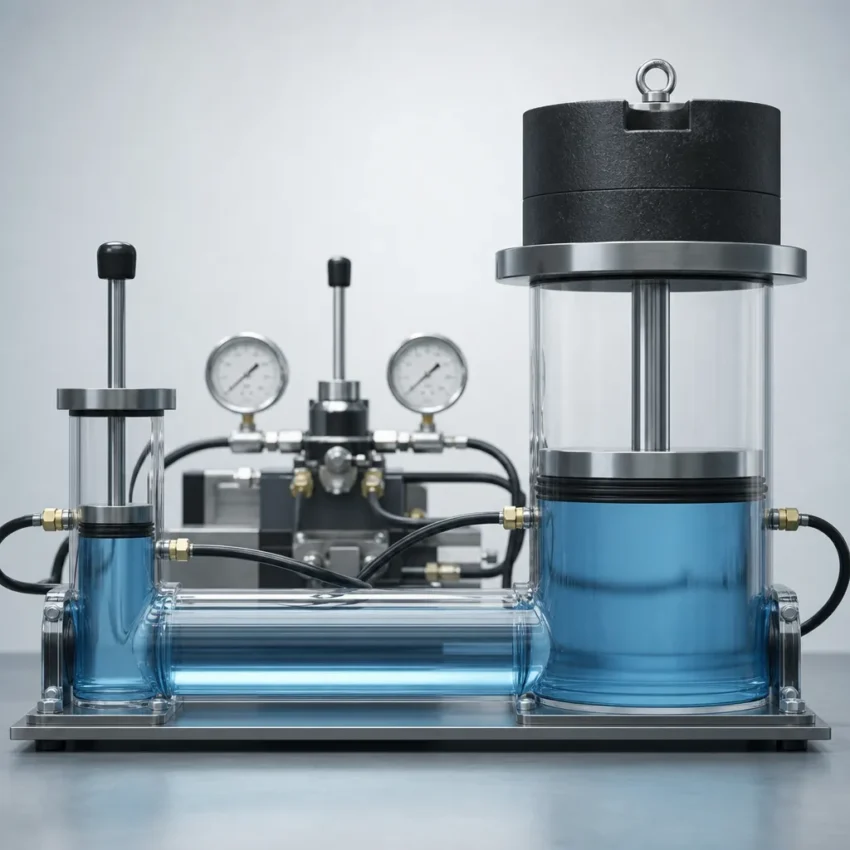

Jeżeli na mały tłok o polu A₁ działa siła F₁, a na duży tłok o polu A₂ działa siła F₂, to przy idealnym przenoszeniu ciśnienia:

F₁/A₁ = F₂/A₂

stąd:

F₂ = F₁ · A₂/A₁

Jeśli powierzchnia drugiego tłoka jest dziesięć razy większa, to siła na nim może być dziesięć razy większa. To podstawowa idea prasy hydraulicznej, podnośnika i hamulców hydraulicznych.

Trzeba jednak dodać równie ważną zależność energetyczną. Układ nie tworzy energii, więc w modelu idealnym praca wykonana na małym tłoku jest równa pracy uzyskanej na dużym tłoku:

F₁s₁ = F₂s₂

gdzie s oznacza drogę przesunięcia tłoka. Większa siła po stronie wyjściowej oznacza mniejszą drogę ruchu tego tłoka. W układach rzeczywistych dochodzą jeszcze straty związane z tarciem, lepkością cieczy, odkształceniem przewodów i niewielką ściśliwością cieczy.

Skąd bierze się wzmocnienie siły

Intuicyjnie można powiedzieć tak: ten sam przyrost ciśnienia działa na różne powierzchnie. A ponieważ siła jest równa ciśnieniu pomnożonemu przez pole powierzchni, to większy tłok „zbiera” większą siłę z tej samej wartości ciśnienia.

Przykład liczbowy:

mały tłok: A₁ = 0,002 m²,
duży tłok: A₂ = 0,020 m²,
siła przyłożona do małego tłoka: F₁ = 100 N.

Ciśnienie wytworzone przez mały tłok:

p = F₁/A₁ = 100 N / 0,002 m² = 50 000 Pa

To samo ciśnienie działa na duży tłok, więc:

F₂ = pA₂ = 50 000 Pa · 0,020 m² = 1000 N

Otrzymujemy siłę dziesięć razy większą. Ale aby zachować energię, mały tłok musi przesunąć się dziesięć razy dalej niż duży, pomijając straty.

Ciśnienie hydrostatyczne a ciśnienie przeniesione przez tłok

W hydraulice często jednocześnie występują dwa efekty: ciśnienie wywołane przez zewnętrzny nacisk oraz ciśnienie hydrostatyczne związane z wysokością słupa cieczy. Jeśli tłoki znajdują się na różnych wysokościach, trzeba uwzględnić również człon ρgh. W prostych zadaniach szkolnych zwykle zakłada się, że tłoki są na tej samej wysokości albo że różnice wysokości są pomijalne.

Wtedy analiza opiera się tylko na prawie Pascala. W rzeczywistych układach technicznych różnice poziomów, masa cieczy, orientacja przewodów i lokalne spadki ciśnienia mogą mieć znaczenie.

Ciśnienie atmosferyczne, względne i bezwzględne

Ciśnienie można opisywać na dwa sposoby. Ciśnienie bezwzględne liczy się od zera fizycznego, czyli próżni. Ciśnienie względne, zwane też manometrycznym, mierzy się względem ciśnienia atmosferycznego. Gdy manometr pokazuje 0 Pa, nie oznacza to zwykle braku ciśnienia, lecz ciśnienie równe atmosferycznemu.

W hydrostatyce ma to znaczenie, bo na powierzchnię otwartej cieczy działa atmosfera. Dlatego w otwartym zbiorniku ciśnienie bezwzględne na głębokości h wynosi:

p_bezwzgl = p_atm + ρgh

natomiast ciśnienie względne na tej głębokości jest równe:

p_wzgl = ρgh

To rozróżnienie jest ważne przy manometrach, zbiornikach ciśnieniowych i układach hydraulicznych pracujących pod dużym obciążeniem.

Naczynia połączone i warunek równego ciśnienia

Zasada naczyń połączonych wynika bezpośrednio z hydrostatyki. W tej samej jednorodnej cieczy, połączonej i będącej w równowadze, powierzchnie swobodne ustawiają się na tej samej wysokości. Dzieje się tak dlatego, że na tej samej głębokości ciśnienia muszą być równe. Gdyby tak nie było, ciecz zaczęłaby płynąć, a układ nie byłby w równowadze.

Jeżeli w naczyniach połączonych znajdują się różne ciecze, równowaga nadal wymaga zgodności ciśnienia na wspólnym poziomie, ale wysokości słupów będą różne. Lżejsza ciecz musi utworzyć wyższy słup niż ciecz gęstsza. W przybliżeniu dla dwóch niemieszających się cieczy zachodzi zależność:

ρ₁g h₁ = ρ₂g h₂

czyli po skróceniu g:

ρ₁h₁ = ρ₂h₂

To podstawa działania wielu manometrów cieczowych.

Manometry, barometry i pomiar ciśnienia

Manometr cieczowy mierzy różnicę ciśnień poprzez porównanie wysokości słupów cieczy. Im większa różnica ciśnień, tym większa różnica poziomów. Dla jednorodnej cieczy manometrycznej można zapisać:

Δp = ρgΔh

gdzie:

Δp – różnica ciśnień w paskalach,
ρ – gęstość cieczy manometrycznej w kg/m³,
g – przyspieszenie grawitacyjne,
Δh – różnica wysokości słupów cieczy.

Im większa gęstość cieczy manometrycznej, tym mniejsza potrzebna wysokość słupa dla tej samej różnicy ciśnień. Dlatego historycznie w barometrach stosowano rtęć. Barometr rtęciowy Torricellego nie mierzy „ciężaru powietrza” w prostym sensie potocznym, lecz stan równowagi między ciśnieniem atmosferycznym a ciśnieniem hydrostatycznym słupa rtęci.

Ograniczenia modelu idealnego w hydraulice

W szkolnym modelu przyjmuje się, że ciecz jest nieściśliwa. To bardzo dobre przybliżenie dla wielu cieczy, zwłaszcza wody i olejów, ale nie jest ono idealnie dokładne. Rzeczywiste ciecze są w niewielkim stopniu ściśliwe. Dodatkowo przewody mogą się odkształcać, uszczelnienia stawiać opór, a temperatura wpływać na gęstość i lepkość cieczy.

Dlatego rzeczywisty układ hydrauliczny nie przenosi zmian ciśnienia całkowicie idealnie. W technice dochodzą też zagadnienia wykraczające poza klasyczną hydrostatykę, takie jak przepływ, straty ciśnienia, turbulencje czy kawitacja. Jednak fundament działania siłowników, pras i podnośników pozostaje hydrostatyczny: lokalna zmiana ciśnienia w zamkniętej cieczy przenosi się na cały układ.

Najważniejsze informacje

Zagadnienie	Zależność lub opis	Znaczenie fizyczne	Przykład
Ciśnienie	p = F/A	Ciśnienie opisuje siłę przypadającą na jednostkę powierzchni, a nie całkowity nacisk.	Ta sama siła na mniejszej powierzchni daje większe ciśnienie.
Prawo Pascala	Zmiana ciśnienia w zamkniętej cieczy przenosi się jednakowo we wszystkich kierunkach.	Umożliwia przekazywanie siły w układach hydraulicznych.	Hamulec hydrauliczny, podnośnik warsztatowy.
Wzmocnienie siły	F₁/A₁ = F₂/A₂	Większy tłok może dać większą siłę przy tym samym ciśnieniu.	Prasa hydrauliczna do zgniatania materiałów.
Zachowanie energii	F₁s₁ = F₂s₂ w modelu idealnym	Zysk siły odbywa się kosztem większej drogi ruchu lub czasu działania.	Mały tłok trzeba przesunąć dalej niż duży.
Ciśnienie hydrostatyczne	p = ρgh	Opisuje przyrost ciśnienia wynikający z ciężaru słupa cieczy.	Pod wodą ciśnienie rośnie wraz z głębokością.
Ciśnienie całkowite	p_całk = p_pow + ρgh	Na ciśnienie w punkcie wpływa także ciśnienie działające na powierzchnię cieczy.	Otwarty zbiornik podlega dodatkowo ciśnieniu atmosferycznemu.
Naczynia połączone	W tej samej cieczy poziomy wyrównują się, a dla różnych cieczy zachodzi ρ₁h₁ = ρ₂h₂.	Równość ciśnienia na wspólnym poziomie wyznacza stan równowagi.	U-rurka z wodą i olejem.
Manometr cieczowy	Δp = ρgΔh	Różnica wysokości słupa cieczy pozwala wyznaczyć różnicę ciśnień.	Pomiar nadciśnienia w prostym układzie laboratoryjnym.

Praktyczne zastosowania prawa Pascala w hydraulice

Najbardziej znane zastosowania prawa Pascala występują w technice. Podnośnik hydrauliczny pozwala unieść samochód, bo mała siła ręki lub pompy wytwarza ciśnienie działające na większy tłok. Prasa hydrauliczna stosowana jest tam, gdzie trzeba uzyskać bardzo duże siły nacisku: przy formowaniu metali, prasowaniu odpadów czy obróbce materiałów.

Hamulce hydrauliczne wykorzystują ten sam mechanizm, ale w ich działaniu istotna jest także szybkość przeniesienia nacisku i niezawodność całego układu. Naciśnięcie pedału zwiększa ciśnienie płynu hamulcowego, a to ciśnienie dociera do cylinderków przy kołach. Sama analiza ruchu płynu podczas hamowania wykracza już częściowo poza czystą hydrostatykę, lecz zasada przekazywania nacisku opiera się na prawie Pascala.

W medycynie i laboratoriach podobną ideę wykorzystują strzykawki oraz różne układy tłokowe. W inżynierii budowlanej i wodnej hydrostatyka jest ważna przy projektowaniu zbiorników, zapór i zamkniętych instalacji ciśnieniowych. Trzeba tam uwzględniać zarówno prawo Pascala, jak i wzrost ciśnienia z głębokością oraz nacisk na ściany i dno.

Najczęstsze błędy i nieporozumienia

„Więcej cieczy zawsze daje większe ciśnienie” – nie na tej samej głębokości w tej samej cieczy. W prostym modelu o ciśnieniu hydrostatycznym decydują głębokość, gęstość i g.
„Szerokie naczynie mocniej ciśnie na każdej głębokości” – nie. Kształt naczynia nie zmienia ciśnienia hydrostatycznego na danej głębokości.
„Ciśnienie to to samo co siła” – nie. Ciśnienie to siła podzielona przez pole powierzchni.
„Układ hydrauliczny tworzy dodatkową energię” – nie. Wzrasta siła, ale maleje droga przesunięcia albo pojawiają się straty.
„Ciśnienie działa tylko w dół” – w cieczy spoczywającej działa we wszystkich kierunkach.
„Jeśli manometr pokazuje zero, to nie ma ciśnienia” – zwykle oznacza to brak nadciśnienia względem atmosfery, a nie próżnię.
„Prawo Pascala działa idealnie zawsze” – w rzeczywistych układach wpływ mają ściśliwość cieczy, temperatura, nieszczelności i właściwości materiałów.

Jak zaobserwować albo zmierzyć to zjawisko

Najprostsza obserwacja prawa Pascala nie wymaga skomplikowanej aparatury. W bezpiecznym doświadczeniu edukacyjnym można użyć dwóch połączonych strzykawek wypełnionych wodą. Naciśnięcie jednej powoduje ruch drugiej, bo wzrost ciśnienia przenosi się przez ciecz. Jeśli średnice strzykawek są różne, można zauważyć różnicę sił i przemieszczeń.

Różnicę ciśnień można mierzyć manometrem cieczowym. Odczytuje się wtedy różnicę poziomów cieczy Δh, a następnie oblicza Δp = ρgΔh. Trzeba pamiętać, że dokładność zależy od rodzaju cieczy manometrycznej, temperatury, odczytu menisku i ustawienia układu.

Ciśnienie hydrostatyczne łatwo zaobserwować także jakościowo: otwory wykonane na różnych wysokościach w ściance pojemnika dają strumienie o różnym zasięgu, ponieważ na niższych poziomach ciśnienie jest większe. Sam ruch wypływającej cieczy należy już do hydrodynamiki, ale przyczyna różnicy startowego nacisku wynika z hydrostatyki.

Przy wyższych ciśnieniach i profesjonalnych układach hydraulicznych nie należy wykonywać samodzielnych prób bez odpowiednich zabezpieczeń. Ciecz pod ciśnieniem może być niebezpieczna mimo pozornie niewielkiej prędkości ruchu elementów.

Ciekawostki

Nazwa jednostki ciśnienia paskal upamiętnia Blaise’a Pascala, który badał własności płynów i ciśnienia.
Prawo Pascala dotyczy nie tylko wody, ale każdej cieczy w równowadze hydrostatycznej, a w odpowiednim przybliżeniu także gazów.
W praktyce hydraulicznej często stosuje się oleje, a nie wodę, ponieważ mają korzystniejsze własności smarne i użytkowe.
Wzór p = ρgh pokazuje, że ta sama głębokość w różnych cieczach daje różne ciśnienie hydrostatyczne.
To, że punkty na tej samej głębokości mają to samo ciśnienie, jest podstawą działania naczyń połączonych i poziomic wodnych.
Hydrostatyczny paradoks polega na tym, że ciśnienie na dnie zależy od wysokości słupa cieczy, a nie od całkowitej objętości ani kształtu naczynia.
Siła działająca na dno może być równa pA, ale całkowita siła cieczy na całe naczynie wymaga uwzględnienia także ścian bocznych.
W zaporach wodnych największe obciążenia występują przy dnie, bo tam ciśnienie hydrostatyczne jest największe.
W układach bardzo precyzyjnych zmiany temperatury wpływają na gęstość i objętość cieczy, a więc także na dokładność pomiarów i działanie hydrauliki.

FAQ

Czy prawo Pascala oznacza, że ciecz wzmacnia siłę bez ograniczeń?

Nie. W idealnym modelu można uzyskać dużą siłę na dużym tłoku, ale kosztem większej drogi ruchu małego tłoka. W rzeczywistych układach dodatkowo pojawiają się ograniczenia wytrzymałościowe i straty energii.

Dlaczego większa powierzchnia tłoka daje większą siłę?

Bo przy tym samym ciśnieniu siła jest równa iloczynowi ciśnienia i pola powierzchni. Jeśli ciśnienie pozostaje takie samo, a pole rośnie, rośnie też siła: F = pA.

Czy prawo Pascala działa tylko wtedy, gdy ciecz się nie porusza?

W swojej klasycznej postaci należy do hydrostatyki, czyli opisu cieczy w równowadze. W urządzeniach technicznych ciecz może się poruszać, ale sama zasada przekazywania zmian ciśnienia nadal jest użyteczna. Dokładny opis takich układów wymaga już częściowo hydrodynamiki.

Jaka jest różnica między ciśnieniem hydrostatycznym a atmosferycznym?

Ciśnienie hydrostatyczne to przyrost ciśnienia spowodowany ciężarem słupa cieczy i w prostym modelu wynosi ρgh. Ciśnienie atmosferyczne to ciśnienie wywierane przez powietrze atmosferyczne. W otwartym zbiorniku ciśnienie całkowite pod powierzchnią jest sumą obu składników.

Czy kształt naczynia wpływa na ciśnienie na dnie?

Jeśli porównujemy tę samą ciecz i tę samą wysokość słupa cieczy, to w prostym modelu hydrostatycznym ciśnienie na dnie nie zależy od kształtu naczynia. To jeden z najważniejszych wniosków prowadzących do hydrostatycznego paradoksu.

Dlaczego w naczyniach połączonych poziomy cieczy się wyrównują?

Bo w stanie równowagi ciśnienie na tej samej głębokości musi być jednakowe. Gdy poziomy są różne w tej samej cieczy, powstaje różnica ciśnień i ciecz płynie aż do wyrównania.

Co mierzy manometr, a co barometr?

Manometr mierzy zwykle ciśnienie względne albo różnicę ciśnień. Barometr mierzy ciśnienie atmosferyczne. Klasyczny barometr rtęciowy wykorzystuje równowagę między ciśnieniem atmosferycznym a ciśnieniem hydrostatycznym słupa rtęci.

Czy można przyjąć, że każda ciecz ma gęstość 1000 kg/m³?

Nie. Około 1000 kg/m³ ma w przybliżeniu woda w określonych warunkach. Oleje, alkohole, rtęć i inne ciecze mają zupełnie inne gęstości, a dodatkowo gęstość zależy od temperatury i czasem także od ciśnienia.
