Prawo Pascala w hamulcach hydraulicznych

Prawo Pascala w hamulcach hydraulicznych wyjaśnia, dlaczego niewielka siła wywierana przez kierowcę na pedał może zostać zamieniona na znacznie większą siłę dociskającą klocki hamulcowe do tarczy lub szczęki do bębna. Dzieje się tak dlatego, że zmiana ciśnienia wywołana w zamkniętej cieczy przenosi się w przybliżeniu jednakowo we wszystkich kierunkach. Hamulce hydrauliczne są więc jednym z najbardziej praktycznych zastosowań hydrostatyki, czyli fizyki cieczy pozostających w stanie równowagi lub bardzo powolnych zmian ciśnienia. W rzeczywistym samochodzie pojawiają się także zjawiska wykraczające poza czystą hydrostatykę, takie jak przepływ cieczy w przewodach czy opory lepkości, ale podstawowy mechanizm wzmacniania siły opisuje właśnie prawo Pascala.

Podstawa fizyczna działania hamulców hydraulicznych

W hydrostatyce kluczowe są dwa pojęcia: siła i ciśnienie. Nie są one tym samym. Siła ma jednostkę niutona, czyli N, i opisuje oddziaływanie mechaniczne. Ciśnienie ma jednostkę paskala, czyli Pa = N/m², i mówi, jaka siła działa na jednostkę powierzchni.

p = F/A

gdzie:

p – ciśnienie w paskalach,
F – siła nacisku w niutonach,
A – pole powierzchni w metrach kwadratowych.

Jeżeli naciskamy mały tłok, to wytwarzamy w cieczy określone ciśnienie. Jeśli ta sama wartość ciśnienia działa potem na większy tłok, powstaje na nim większa siła, bo pole powierzchni jest większe. To właśnie dlatego hydraulika pozwala zwiększyć siłę bez „tworzenia” energii.

W modelu szkolnym zakłada się zwykle, że ciecz hamulcowa jest nieściśliwa. W rzeczywistości każda ciecz jest w niewielkim stopniu ściśliwa, ale dla typowych analiz hamulców to przybliżenie jest bardzo dobre. Zakłada się też, że ciecz w spoczynku lub prawie w spoczynku ma w danym punkcie jednakowe ciśnienie we wszystkich kierunkach.

Warto odróżnić ciśnienie w układzie hydraulicznym od ciśnienia hydrostatycznego wynikającego z ciężaru słupa cieczy. Ciśnienie hydrostatyczne opisuje wzór:

p = ρgh

gdzie:

p – przyrost ciśnienia hydrostatycznego w paskalach,
ρ – gęstość cieczy w kg/m³,
g – przyspieszenie grawitacyjne w m/s²,
h – głębokość lub wysokość słupa cieczy w metrach.

Ten wzór opisuje przyrost ciśnienia wynikający z ciężaru słupa cieczy, a nie całe ciśnienie bezwzględne. Jeśli nad cieczą działa dodatkowo ciśnienie atmosferyczne albo inne ciśnienie zewnętrzne, trzeba je dodać. W hamulcach hydraulicznych różnice wysokości są małe, więc składnik ρgh zwykle ma dużo mniejsze znaczenie niż ciśnienie wytwarzane naciskiem na pedał.

Najważniejsze prawo: prawo Pascala i jego konsekwencje

Prawo Pascala mówi, że zmiana ciśnienia wywierana na ciecz zamkniętą w naczyniu przenosi się bez zmniejszenia do wszystkich punktów cieczy i na ściany naczynia. W idealnym modelu oznacza to, że jeśli w pompie hamulcowej powstanie przyrost ciśnienia, to taki sam przyrost pojawi się przy tłoczkach w zaciskach hamulcowych.

Matematycznie najprostsza postać tego mechanizmu jest taka:

p₁ = p₂

czyli przyrost ciśnienia w jednym miejscu układu jest równy przyrostowi ciśnienia w innym miejscu, o ile analizujemy ten sam zamknięty płyn w warunkach równowagi lub bliskich równowadze i pomijamy niewielkie straty.

Jeśli:

na mały tłok działa siła F₁ na powierzchnię A₁,
na większy tłok działa siła F₂ na powierzchnię A₂,

to:

F₁/A₁ = F₂/A₂

stąd:

F₂ = F₁ · A₂/A₁

Jeżeli powierzchnia drugiego tłoka jest cztery razy większa, siła na nim może być w przybliżeniu cztery razy większa. Nie oznacza to jednak zysku energii. Większej sile towarzyszy mniejszy przemieszczenie dużego tłoka. W prostym modelu pracy mechanicznej obowiązuje więc zasada równowagi:

F₁ · s₁ ≈ F₂ · s₂

gdzie s₁ i s₂ oznaczają drogi ruchu tłoków. Wzrost siły odbywa się kosztem większej drogi małego tłoka albo większego przemieszczenia pedału.

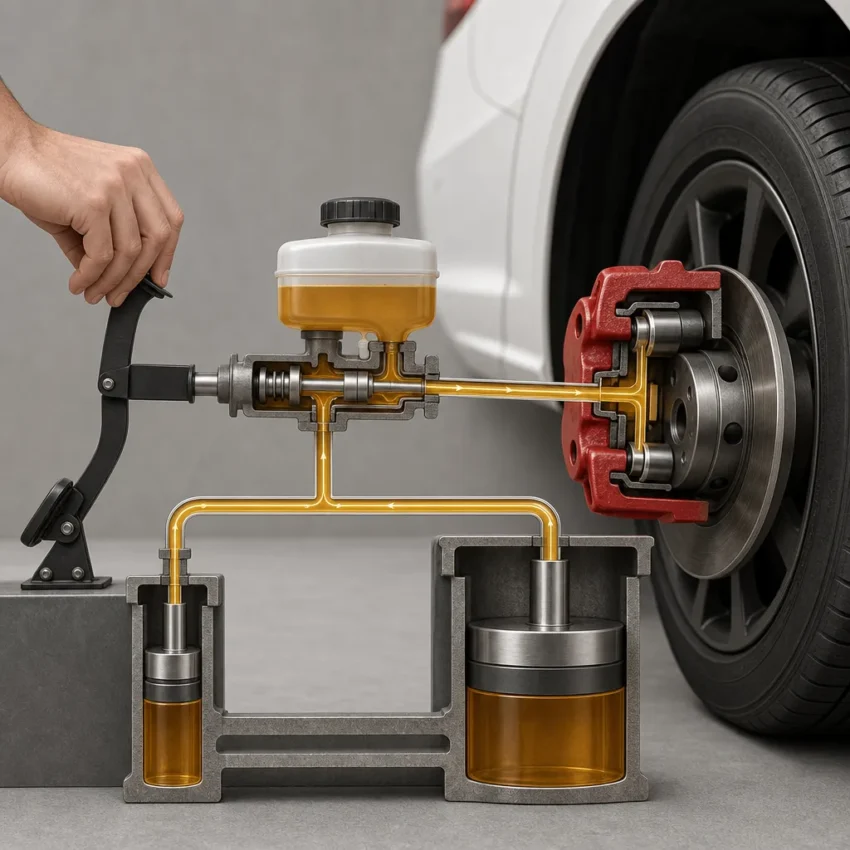

Jak zbudowany jest układ hamulca hydraulicznego

Pedał hamulca i pompa główna

Kierowca naciska pedał hamulca, a układ dźwigni mechanicznej zwiększa siłę działającą na tłok pompy głównej. Tłok ten zmniejsza objętość przestrzeni wypełnionej płynem hamulcowym i podnosi jego ciśnienie. Już na tym etapie występują dwa mechanizmy wzmacniające: dźwignia pedału oraz hydraulika.

W nowoczesnych pojazdach często działa dodatkowo serwo hamulcowe, zwykle wykorzystujące różnicę ciśnień związaną z podciśnieniem. To jednak jest osobny element techniczny; samo prawo Pascala dotyczy dalszego przenoszenia ciśnienia przez ciecz.

Przewody i zamknięta ciecz

Pompa główna jest połączona przewodami z cylinderkami lub zaciskami przy kołach. Płyn hamulcowy wypełnia zamknięty układ. Gdy ciśnienie wzrasta w pompie, zmiana ta dociera do wszystkich części układu. To właśnie klasyczny przykład działania prawa Pascala.

W praktyce płyn musi mieć odpowiednie właściwości: małą ściśliwość, dobrą stabilność termiczną i wysoką temperaturę wrzenia. Gdyby w układzie pojawiły się pęcherzyki gazu, byłyby znacznie bardziej ściśliwe niż ciecz, a pedał stawałby się „miękki”. To nie przeczy prawu Pascala, lecz pokazuje ograniczenia idealnego modelu jednorodnej, praktycznie nieściśliwej cieczy.

Zaciski, tłoczki i wzrost siły

Przy kołach znajdują się tłoczki o odpowiednio dobranym polu powierzchni. Ciśnienie działające na te tłoczki zamienia się na siłę dociskającą elementy cierne. Jeśli pole powierzchni tłoczka jest duże, to dla tego samego ciśnienia uzyskuje się większą siłę.

Przykład liczbowy:

Dane:

siła na tłok pompy: F₁ = 120 N,
pole małego tłoka: A₁ = 2,0 cm² = 2,0 · 10-4 m²,
pole tłoka przy kole: A₂ = 8,0 cm² = 8,0 · 10-4 m².

Najpierw liczymy ciśnienie:

p = F₁/A₁ = 120 / (2,0 · 10-4) = 6,0 · 105 Pa

Następnie siłę na większym tłoku:

F₂ = p · A₂ = 6,0 · 105 · 8,0 · 10-4 = 480 N

Otrzymujemy siłę cztery razy większą niż na małym tłoku, ponieważ powierzchnia tłoka jest cztery razy większa. Fizycznie oznacza to skuteczniejszy docisk klocka hamulcowego.

Dlaczego układ nie tworzy energii

Częstym błędem jest przekonanie, że hydraulika „mnoży energię”. W rzeczywistości układ jedynie zamienia małą siłę działającą na dłuższej drodze na większą siłę działającą na krótszej drodze. To analogiczne do działania dźwigni.

Jeżeli duży tłok ma czterokrotnie większą powierzchnię niż mały, to przy zachowaniu objętości przetłoczonej cieczy jego przemieszczenie będzie około czterokrotnie mniejsze. Dla cieczy praktycznie nieściśliwej zachodzi zależność:

A₁ · s₁ ≈ A₂ · s₂

To właśnie objętość przemieszczenia, a nie „magiczny zysk”, wyjaśnia działanie układu.

Rola ciśnienia hydrostatycznego i grawitacji

Choć temat dotyczy hamulców hydraulicznych, warto osadzić go w szerszym kontekście hydrostatyki. W cieczy pozostającej w równowadze ciśnienie rośnie z głębokością zgodnie ze wzorem p = ρgh. Zależy więc od:

gęstości cieczy ρ,
przyspieszenia grawitacyjnego g,
głębokości h.

W prostym modelu ciśnienie hydrostatyczne nie zależy od kształtu naczynia. Ten fakt prowadzi do hydrostatycznego paradoksu: naczynia o różnym kształcie, ale z jednakową wysokością cieczy, dają takie samo ciśnienie na dnie na tej samej głębokości. W hamulcach hydraulicznych ten składnik zwykle nie dominuje, lecz ta sama fizyka wyjaśnia, dlaczego punkty na tej samej głębokości w tej samej jednorodnej cieczy mają takie samo ciśnienie.

Jeżeli chcemy mówić o ciśnieniu całkowitym, trzeba uwzględnić ciśnienie działające na powierzchnię cieczy, na przykład atmosferyczne. Wtedy:

pcałk = pzew + ρgh

W technice często używa się też rozróżnienia na:

ciśnienie bezwzględne – mierzone względem próżni,
ciśnienie względne – mierzone względem ciśnienia atmosferycznego.

W hamulcach najczęściej istotne jest ciśnienie względne, czyli nadciśnienie wytworzone przez pompę.

Model szkolny a rzeczywisty układ techniczny

Szkolny opis hamulców hydraulicznych jest bardzo użyteczny, ale uproszczony. W rzeczywistym układzie pojawiają się:

lepkość płynu i opory przepływu,
sprężystość przewodów i uszczelek,
niewielka ściśliwość cieczy,
wzrost temperatury podczas hamowania,
możliwość powstania pęcherzyków pary przy przegrzaniu.

Te zjawiska wykraczają częściowo poza klasyczną hydrostatykę i wchodzą w obszar mechaniki płynów oraz termodynamiki. Nie zmienia to jednak faktu, że podstawowa zasada działania pozostaje pascalowska: nacisk na ciecz tworzy ciśnienie przekazywane w całym układzie.

Najważniejsze informacje

Zagadnienie	Zależność lub opis	Znaczenie fizyczne	Przykład
Ciśnienie	p = F/A	Pokazuje, jak siła rozkłada się na powierzchni; większa siła lub mniejsza powierzchnia daje większe ciśnienie.	Nacisk tłoka pompy głównej na płyn hamulcowy.
Prawo Pascala	Zmiana ciśnienia w zamkniętej cieczy przenosi się w przybliżeniu jednakowo do wszystkich punktów.	Umożliwia przekazywanie działania pedału hamulca do wszystkich kół.	Jednoczesne uruchomienie kilku zacisków hamulcowych.
Wzmocnienie siły	F₂ = F₁ · A₂/A₁	Większy tłok daje większą siłę przy tym samym ciśnieniu.	Tłoczek zacisku działa silniej niż tłok pompy.
Zachowanie energii	F₁ · s₁ ≈ F₂ · s₂ oraz A₁ · s₁ ≈ A₂ · s₂	Układ hydrauliczny nie tworzy energii; większa siła oznacza mniejszą drogę ruchu dużego tłoka.	Krótki ruch tłoczka przy kole mimo większej siły docisku.
Ciśnienie hydrostatyczne	p = ρgh	Opisuje przyrost ciśnienia wynikający z ciężaru słupa cieczy.	Większe ciśnienie na większej głębokości w wodzie.
Ciśnienie całkowite	pcałk = pzew + ρgh	Do składu hydrostatycznego trzeba dodać ciśnienie działające na powierzchnię cieczy.	Zbiornik otwarty na powietrze ma na powierzchni ciśnienie atmosferyczne.
Ta sama głębokość	W tej samej jednorodnej cieczy w równowadze punkty na tej samej głębokości mają takie samo ciśnienie.	To podstawa zasady naczyń połączonych i wyrównywania ciśnień.	Jednakowy poziom cieczy w obu ramionach naczynia połączonego z tą samą cieczą.
Ograniczenia modelu	Rzeczywisty płyn jest nieco ściśliwy, a przewody i uszczelki odkształcają się; przy przepływie pojawiają się straty.	Wyjaśnia różnicę między teorią idealną a zachowaniem prawdziwego układu hamulcowego.	„Gąbczasty” pedał po zapowietrzeniu lub przegrzaniu płynu.

Praktyczne zastosowania prawa Pascala

Hamulce hydrauliczne są najbardziej znanym przykładem dla kierowców, ale nie jedynym. Ta sama zasada działa w wielu urządzeniach technicznych:

prasy hydrauliczne – pozwalają uzyskać bardzo duże siły nacisku przy stosunkowo niewielkiej sile wejściowej,
podnośniki hydrauliczne – unoszą samochody lub ciężkie elementy maszyn,
siłowniki hydrauliczne – stosowane w koparkach, dźwigach i maszynach przemysłowych,
strzykawki – prosty przykład zależności między siłą, powierzchnią i ciśnieniem,
układy sterowania w lotnictwie i przemyśle – tam, gdzie potrzebne jest pewne przekazywanie dużych sił.

Z hydrostatyką wiąże się także zasada naczyń połączonych. Jeśli dwa naczynia są połączone u dołu i zawierają tę samą jednorodną ciecz, to w warunkach równowagi poziomy cieczy się wyrównują. Wynika to z tego, że na tej samej głębokości ciśnienie musi być takie samo. Gdy ciecze mają różne gęstości, wysokości słupów nie muszą być równe; wtedy równoważą się wartości ρgh. Ta zasada jest ważna w manometrach cieczowych.

Manometr cieczowy mierzy różnicę ciśnień na podstawie różnicy wysokości słupa cieczy. Im większa gęstość cieczy manometrycznej, tym mniejsza potrzebna wysokość słupa dla tej samej różnicy ciśnień. Historycznym przykładem jest barometr rtęciowy, w którym ciśnienie atmosferyczne równoważy ciężar słupa rtęci. To również klasyczny wynik hydrostatyki.

Najczęstsze błędy i nieporozumienia

„Większa ilość płynu oznacza większe ciśnienie.” Nie na tej samej głębokości i nie w tym samym stanie równowagi. W prostym modelu ciśnienie hydrostatyczne zależy od ρ, g i h, a nie od całkowitej objętości cieczy.
„Szerokie naczynie daje większe ciśnienie na dnie.” Nie, jeśli wysokość słupa cieczy jest taka sama. To właśnie sedno hydrostatycznego paradoksu.
„Hamulce hydrauliczne wzmacniają energię.” Nie. Zwiększają siłę kosztem drogi ruchu i z uwzględnieniem strat rzeczywistych.
„Ciśnienie i siła to to samo.” Nie. Ciśnienie to siła przypadająca na jednostkę powierzchni.
„Prawo Pascala działa tylko w dół.” Nie. W idealnym modelu zmiana ciśnienia przenosi się we wszystkich kierunkach.
„Płyn hamulcowy jest całkowicie nieściśliwy.” To przybliżenie. Rzeczywiste ciecze są trochę ściśliwe, ale zwykle bardzo mało.
„Jeśli układ hydrauliczny zawiera gaz, działa tak samo.” Nie. Gaz łatwo się spręża, przez co część ruchu pedału zużywa się na jego ściskanie zamiast na skuteczne budowanie ciśnienia.

Jak to zjawisko zaobserwować albo zmierzyć

Najprostszą bezpieczną obserwacją zasady Pascala jest użycie dwóch połączonych strzykawek wypełnionych wodą. Po naciśnięciu tłoka jednej strzykawki druga reaguje niemal natychmiast. Jeśli średnice tłoków są różne, łatwo zauważyć różnicę między siłą a drogą przemieszczenia.

Można też obserwować zjawiska stricte hydrostatyczne:

wyrównywanie poziomów cieczy w naczyniach połączonych,
wzrost ciśnienia z głębokością, mierzony manometrem,
różnicę wysokości słupa cieczy przy różnych ciśnieniach.

W technice samochodowej ciśnienie w układzie hamulcowym mierzy się specjalnymi manometrami lub czujnikami ciśnienia. Trzeba jednak podkreślić, że układy hamulcowe pracują pod znacznym ciśnieniem i nie wolno prowadzić przy nich eksperymentów bez odpowiedniego przygotowania oraz zgodnie z procedurami serwisowymi.

Jeżeli chcemy oszacować wpływ wysokości słupa cieczy, można wykonać prosty rachunek. Dla wody o gęstości w przybliżeniu ρ ≈ 1000 kg/m³, przy g ≈ 9,81 m/s² i głębokości h = 1 m:

p = ρgh = 1000 · 9,81 · 1 = 9810 Pa

To około 9,8 kPa przyrostu ciśnienia. W hamulcach samochodowych ciśnienia robocze są zwykle wielokrotnie większe, więc wpływ różnic wysokości przewodów ma znaczenie drugorzędne wobec ciśnienia wytwarzanego przez pompę.

Ciekawostki

Blaise Pascal badał własności cieczy i gazów w XVII wieku; współczesne sformułowanie prawa Pascala jest wynikiem późniejszego uporządkowania tych obserwacji.
Jednostka ciśnienia, paskal, została nazwana właśnie na cześć Pascala.
W hamulcach samochodowych samo prawo Pascala nie zatrzymuje pojazdu; zatrzymanie wymaga jeszcze tarcia między klockiem a tarczą lub szczęką a bębnem.
Punkty na tej samej głębokości w stojącej cieczy mają takie samo ciśnienie niezależnie od kształtu zbiornika.
Wysoka temperatura może obniżyć skuteczność hamowania, jeśli płyn zaczyna miejscowo wrzeć i pojawiają się pęcherzyki pary.
To, że duży statek pływa, a mały stalowy gwoźdź tonie, wyjaśnia prawo Archimedesa, nie prawo Pascala.
Siła wyporu ma wzór Fw = ρgV, gdzie V jest objętością wypartej cieczy. To inne ważne prawo hydrostatyki, ale odpowiada za pływanie, a nie za działanie hamulców.
W biologii hydrostatyka ma znaczenie choćby przy pomiarze ciśnienia krwi i działaniu słupów cieczy w układach pomiarowych.
W geologii i inżynierii wodnej ten sam wzrost ciśnienia z głębokością decyduje o projektowaniu zapór, zbiorników i konstrukcji podwodnych.

FAQ

Czy prawo Pascala samo w sobie „zwielokrotnia” siłę?

Tak, w tym sensie, że ten sam przyrost ciśnienia może działać na większą powierzchnię i dawać większą siłę. Nie oznacza to jednak zysku energii. Większa siła pojawia się kosztem mniejszego przesunięcia dużego tłoka.

Dlaczego większa powierzchnia tłoka daje większą siłę?

Bo siła jest równa iloczynowi ciśnienia i powierzchni: F = pA. Jeśli ciśnienie pozostaje takie samo, a powierzchnia rośnie, siła również rośnie proporcjonalnie.

Czy ciśnienie w hamulcach zależy od kształtu przewodów?

W idealnym modelu hydrostatycznym nie. Decydujące jest ciśnienie wytworzone w cieczy i przekazane zgodnie z prawem Pascala. W rzeczywistości podczas przepływu mogą pojawić się niewielkie straty zależne od geometrii przewodów, ale to już wykracza poza czystą hydrostatykę.

Jaka jest różnica między ciśnieniem hydrostatycznym a atmosferycznym?

Ciśnienie hydrostatyczne to przyrost ciśnienia wynikający z ciężaru słupa cieczy i opisuje je wzór p = ρgh. Ciśnienie atmosferyczne jest wywierane przez powietrze atmosferyczne. Ciśnienie całkowite w cieczy może być sumą obu składników.

Dlaczego zapowietrzone hamulce działają gorzej?

Bo gaz jest dużo bardziej ściśliwy niż ciecz. Część ruchu pedału zużywa się wtedy na sprężanie pęcherzyków gazu, a nie na skuteczne budowanie ciśnienia w całym układzie.

Czy głębokość położenia elementu w układzie hamulcowym ma duże znaczenie?

Zwykle niewielkie. Składnik ρgh istnieje zawsze, ale w samochodowym układzie hamulcowym różnice wysokości są małe w porównaniu z ciśnieniami roboczymi wywołanymi naciskiem na pedał.

Czy prawo Pascala działa tylko dla wody?

Nie. Dotyczy cieczy w ogólności, o ile rozpatrujemy zamknięty układ i warunki bliskie równowadze hydrostatycznej. W technice samochodowej używa się specjalnego płynu hamulcowego, a nie wody, ze względu na wymagania eksploatacyjne.

Czy hamulce hydrauliczne należą do hydrostatyki czy hydrodynamiki?

Ich podstawowa zasada przekazywania ciśnienia wynika z hydrostatyki, a dokładniej z prawa Pascala. Jednak szczegóły działania rzeczywistego układu, takie jak przepływ płynu, opory lepkości czy zmiany temperatury, częściowo należą już do szerszej mechaniki płynów i wykraczają poza czystą hydrostatykę.
