Ciężar właściwy cieczy

Ciężar właściwy cieczy to wielkość fizyczna określająca, jaki ciężar przypada na jednostkę objętości cieczy. Innymi słowy, mówi on, jak silnie dana ciecz „ciąży” pod wpływem grawitacji w przeliczeniu na 1 m³. W hydrostatyce pojęcie to jest blisko związane z gęstością, ciśnieniem hydrostatycznym, siłą wyporu i równowagą cieczy, ale nie wolno go z nimi utożsamiać. To ważne, bo w praktyce wiele osób myli ciężar właściwy z gęstością, a ciśnienie z siłą nacisku.

Podstawa fizyczna: czym jest ciężar właściwy cieczy

Ciężar właściwy cieczy oznacza ciężar cieczy przypadający na jednostkę objętości. Zazwyczaj oznacza się go symbolem γ i wyraża w układzie SI w jednostkach N/m³.

γ = ρg

gdzie:

• γ – ciężar właściwy cieczy w N/m³,
• ρ – gęstość cieczy w kg/m³,
• g – przyspieszenie grawitacyjne w m/s².

To definicja bardzo konkretna: jeśli znamy gęstość cieczy i wartość przyspieszenia grawitacyjnego, możemy obliczyć ciężar właściwy. Dla przykładu, dla wody o gęstości w przybliżeniu 1000 kg/m³ i przy założeniu g ≈ 9,81 m/s², ciężar właściwy wynosi około 9810 N/m³.

Warto natychmiast podkreślić różnicę między dwiema często mylonymi wielkościami:

• gęstość mówi, jaka masa przypada na jednostkę objętości,
• ciężar właściwy mówi, jaki ciężar przypada na jednostkę objętości.

Gęstość zależy od rodzaju substancji i warunków, zwłaszcza temperatury. Ciężar właściwy zależy dodatkowo od lokalnej wartości g, więc na Ziemi i na innym ciele niebieskim ta sama ciecz miałaby tę samą gęstość, ale inny ciężar właściwy.

Najważniejsza zależność i jej sens fizyczny

W hydrostatyce ciężar właściwy cieczy ma bezpośredni związek z przyrostem ciśnienia wraz z głębokością. Dla jednorodnej cieczy o stałej gęstości, znajdującej się w stanie równowagi hydrostatycznej, obowiązuje zależność:

p = ρgh

gdzie:

• p – przyrost ciśnienia hydrostatycznego w Pa,
• ρ – gęstość cieczy w kg/m³,
• g – przyspieszenie grawitacyjne w m/s²,
• h – głębokość, czyli wysokość słupa cieczy nad rozpatrywanym punktem, w m.

Ponieważ γ = ρg, wzór ten można zapisać także jako:

p = γh

To bardzo wygodna postać, bo pokazuje, że ciężar właściwy cieczy jest współczynnikiem określającym, jak szybko rośnie ciśnienie wraz z głębokością. Im większy ciężar właściwy, tym większy przyrost ciśnienia na każdy metr zanurzenia.

Trzeba jednak pamiętać, że wzór p = ρgh opisuje przyrost ciśnienia wynikający z ciężaru słupa cieczy. Jeśli chcemy policzyć ciśnienie całkowite, musimy dodać ciśnienie działające na powierzchnię cieczy, najczęściej atmosferyczne:

pcałk = p0 + ρgh

gdzie p0 to ciśnienie na powierzchni cieczy. Gdy powierzchnia jest otwarta, zwykle jest to ciśnienie atmosferyczne.

Ciężar właściwy a gęstość: kluczowa różnica

Najczęstszy błąd polega na używaniu tych pojęć zamiennie. Tymczasem:

• gęstość: ρ = m/V, jednostka kg/m³,
• ciężar właściwy: γ = G/V = ρg, jednostka N/m³.

We wzorze tym:

• m – masa w kg,
• V – objętość w m³,
• G – ciężar, czyli siła grawitacji działająca na ciecz, w N.

Masa i ciężar nie są tym samym. Masa jest miarą ilości materii, a ciężar jest siłą: G = mg. Dlatego nie wolno mylić kg/m³ z N/m³. To różne jednostki i różne wielkości fizyczne.

W praktyce inżynierskiej ciężar właściwy bywa użyteczny tam, gdzie bezpośrednio analizuje się siły od słupa cieczy, na przykład w obliczeniach nacisku na ścianę zbiornika lub zapory.

Związek z ciśnieniem hydrostatycznym

Ciśnienie hydrostatyczne wynika z ciężaru cieczy znajdującej się wyżej. Każda warstwa cieczy naciska na warstwę położoną niżej, a skutek tego nacisku przenosi się w całej cieczy pozostającej w równowadze.

Warto odróżnić:

• ciśnienie – siłę przypadającą na jednostkę powierzchni,
• siłę – całkowity nacisk działający na daną powierzchnię.

Zależność między nimi opisuje wzór:

p = F/A

gdzie:

• p – ciśnienie w Pa,
• F – siła nacisku w N,
• A – pole powierzchni w m².

Jednostka 1 Pa oznacza 1 N/m².

Ciężar właściwy nie jest więc ani ciśnieniem, ani siłą. Jest wielkością pośrednią, bardzo przydatną, bo łączy gęstość cieczy z działaniem grawitacji. Dzięki temu łatwo rozumieć, dlaczego olej, woda i rtęć dają różne przyrosty ciśnienia dla tej samej głębokości.

Wpływ głębokości, gęstości i przyspieszenia grawitacyjnego

Ze wzoru p = ρgh = γh wynikają trzy podstawowe fakty:

• im większa głębokość h, tym większe ciśnienie hydrostatyczne,
• im większa gęstość ρ, tym większe ciśnienie na tej samej głębokości,
• im większe przyspieszenie grawitacyjne g, tym większy ciężar właściwy i większy przyrost ciśnienia.

To dlatego na głębokości 10 m w rtęci ciśnienie wzrosłoby znacznie bardziej niż w wodzie. To także dlatego ciężar właściwy tej samej cieczy w laboratorium na Ziemi i na Księżycu byłby różny.

W modelu szkolnym zwykle zakłada się, że ciecz jest nieściśliwa i ma stałą gęstość. Dla wielu cieczy i niezbyt wielkich zmian ciśnienia to dobre przybliżenie. W rzeczywistości ciecze są jednak w niewielkim stopniu ściśliwe, a ich gęstość zależy również od temperatury.

Dlaczego ciśnienie nie zależy od kształtu naczynia

To jeden z najbardziej pouczających wyników hydrostatyki. W prostym modelu ciśnienie na danej głębokości zależy od h, ρ i g, a nie od kształtu zbiornika. Oznacza to, że w tej samej cieczy i na tej samej głębokości ciśnienie będzie takie samo zarówno w wąskiej rurze, jak i w szerokim zbiorniku.

To prowadzi do tzw. hydrostatycznego paradoksu. Naczynia o tym samym polu dna i tej samej wysokości cieczy mogą wywierać na dno taką samą siłę F = pA = ρghA, mimo że zawierają różne objętości cieczy. Nie ma tu sprzeczności: trzeba uwzględnić także siły działające na ściany naczynia. Całkowita równowaga sił zależy od całego układu, nie tylko od samego dna.

Punkty położone na tej samej głębokości w tej samej jednorodnej cieczy znajdującej się w równowadze mają takie samo ciśnienie. To właśnie podstawa działania naczyń połączonych.

Naczynia połączone, manometry i barometr

W naczyniach połączonych ta sama ciecz ustala się na tej samej wysokości, jeśli nad jej powierzchniami działa to samo ciśnienie zewnętrzne. Przyczyną jest dążenie do wyrównania ciśnienia na jednakowych poziomach.

Jeśli w naczyniach połączonych znajdują się różne ciecze, to wysokości słupów nie muszą być jednakowe. Warunek równowagi dotyczy ciśnień, a nie wysokości samych w sobie. W uproszczeniu: ciecz o większej gęstości może mieć niższy słup, a mimo to wywierać takie samo ciśnienie jak wyższy słup cieczy lżejszej.

Ta zasada leży u podstaw działania manometrów cieczowych. Różnica wysokości słupów cieczy manometrycznej odpowiada różnicy ciśnień. Im większa gęstość cieczy manometrycznej, tym mniejsza wysokość słupa potrzebna do zrównoważenia tej samej różnicy ciśnień.

Historycznie blisko związany z hydrostatyką jest barometr rtęciowy, wyjaśniony przez Torricellego. Wysokość słupa rtęci w barometrze wynika z równowagi między ciśnieniem atmosferycznym a ciężarem właściwym słupa rtęci. Właśnie dlatego zastosowano rtęć: jej duża gęstość, a więc także duży ciężar właściwy, pozwalała uzyskać praktyczną wysokość słupa.

Prawo Pascala i układy hydrauliczne

Choć temat dotyczy ciężaru właściwego cieczy, nie sposób pominąć prawa Pascala, bo pokazuje ono, jak ciecz w stanie równowagi przenosi zmiany ciśnienia.

Prawo Pascala mówi, że zmiana ciśnienia wywierana na ciecz zamkniętą rozchodzi się jednakowo we wszystkich kierunkach i jest przekazywana do wszystkich punktów cieczy oraz ścian naczynia.

W prostym układzie hydraulicznym:

• na mały tłok działa siła F₁ na powierzchnię A₁,
• wytwarza to ciśnienie p = F₁/A₁,
• to samo ciśnienie działa na duży tłok o powierzchni A₂,
• więc na dużym tłoku powstaje siła F₂ = pA₂.

Jeśli A₂ > A₁, to można uzyskać większą siłę na większym tłoku. Nie oznacza to jednak tworzenia energii. Wzrost siły odbywa się kosztem większej drogi ruchu mniejszego tłoka albo innych parametrów pracy układu. Rzeczywiste układy hydrauliczne mają też straty związane z tarciem, lepkością i odkształcalnością elementów, co wykracza częściowo poza idealny model hydrostatyczny.

Szczegółowe omówienie zjawisk powiązanych

Ciężar właściwy a siła wyporu

Prawo Archimedesa mówi, że na ciało zanurzone w cieczy działa skierowana ku górze siła wyporu równa ciężarowi wypartej cieczy.

F_w = ρgV = γV

gdzie:

• F_w – siła wyporu w N,
• V – objętość wypartej cieczy w m³.

To bardzo elegancki związek: ciężar właściwy od razu pokazuje, ile wynosi siła wyporu przypadająca na jednostkę objętości wypartej cieczy.

Nie wolno mylić:

• masy ciała – w kg,
• ciężaru ciała – siły grawitacji działającej na to ciało, w N,
• siły wyporu – siły od cieczy, w N.

Ciało tonie, gdy jego ciężar jest większy od maksymalnej możliwej siły wyporu. Pływa, gdy może wyprzeć tyle cieczy, że ciężar wypartej cieczy zrówna się z ciężarem ciała. Unoszenie się w cieczy bez opadania i wypływania oznacza równowagę sił.

Pływanie i tonięcie ciał

Warunek można wygodnie wyrazić przez porównanie średniej gęstości ciała z gęstością cieczy:

• jeśli średnia gęstość ciała jest większa od gęstości cieczy, ciało tonie,
• jeśli jest mniejsza, ciało może pływać, zwykle częściowo zanurzone,
• jeśli jest w przybliżeniu równa, ciało może unosić się w cieczy.

Ciało pływające wypiera taką ilość cieczy, której ciężar odpowiada ciężarowi ciała. To dlatego statek, mimo bardzo dużej masy, może unosić się na wodzie: jego średnia gęstość, uwzględniająca także wnętrze kadłuba wypełnione powietrzem, jest odpowiednio mała.

Zanurzone ciało ma też pozorny ciężar mniejszy od ciężaru w powietrzu. Pozorny ciężar jest równy różnicy między ciężarem rzeczywistym a siłą wyporu.

Najważniejsze informacje

Zagadnienie	Zależność lub opis	Znaczenie fizyczne	Przykład
Ciężar właściwy cieczy	γ = ρg, jednostka N/m³	Określa ciężar cieczy przypadający na jednostkę objętości	Dla wody w przybliżeniu 9810 N/m³
Ciśnienie hydrostatyczne	p = ρgh = γh	Opisuje przyrost ciśnienia spowodowany ciężarem słupa cieczy	Pod wodą ciśnienie rośnie wraz z głębokością
Ciśnienie całkowite	pcałk = p0 + ρgh	Uwzględnia ciśnienie działające na powierzchnię cieczy, na przykład atmosferyczne	Na dnie otwartego zbiornika działa ciśnienie atmosferyczne plus hydrostatyczne
Równość ciśnień na tej samej głębokości	W jednorodnej cieczy w równowadze ciśnienie zależy tylko od głębokości	Umożliwia analizę naczyń połączonych i rozkładu nacisków	Dwa punkty po bokach zbiornika na tej samej wysokości mają to samo ciśnienie
Prawo Pascala	Zmiana ciśnienia w zamkniętej cieczy przenosi się jednakowo we wszystkich kierunkach	Pozwala wzmacniać siłę w układach hydraulicznych	Podnośnik samochodowy, hamulce hydrauliczne
Zależność siły i ciśnienia	p = F/A	Pokazuje, że to samo ciśnienie na większej powierzchni daje większą siłę	Duży tłok prasy hydraulicznej wywiera dużą siłę
Siła wyporu	Fw = ρgV = γV	Równa ciężarowi wypartej cieczy	Statek utrzymuje się na wodzie dzięki wyporowi
Hydrostatyczny paradoks	Siła na dno zależy od wysokości słupa cieczy i pola dna, nie od kształtu naczynia	Pokazuje różnicę między ilością cieczy a ciśnieniem na danej głębokości	Różne naczynia o tym samym dnie i tej samej wysokości cieczy dają tę samą siłę na dno

Praktyczne przykłady zastosowania

Ciężar właściwy cieczy ma znaczenie w wielu realnych układach technicznych i przyrodniczych.

• Projektowanie zapór i zbiorników – nacisk cieczy na ściany rośnie z głębokością, dlatego dolne części konstrukcji muszą być mocniejsze. W przypadku powierzchni pionowych i nachylonych ważne jest nie tylko ciśnienie, ale też rozkład nacisku i położenie środka parcia.
• Manometry cieczowe – różnica wysokości słupów cieczy pozwala mierzyć różnicę ciśnień.
• Barometry – historyczny pomiar ciśnienia atmosferycznego opiera się na równowadze ciśnienia powietrza i ciężaru właściwego słupa rtęci.
• Podnośniki i prasy hydrauliczne – działają dzięki prawu Pascala i zależności między ciśnieniem, siłą i powierzchnią tłoka.
• Wodociągi i wieże ciśnień – wysokość słupa wody decyduje o ciśnieniu dostępnej wody w instalacji.
• Nurkowanie – wzrost ciśnienia z głębokością ma bezpośrednie znaczenie dla bezpieczeństwa i działania sprzętu. Szczegóły związane z oddychaniem pod ciśnieniem wykraczają już częściowo poza czystą hydrostatykę, ale sam wzrost ciśnienia jest jej klasycznym zagadnieniem.
• Statki i łodzie podwodne – kontrola zanurzenia opiera się na relacji między ciężarem statku, siłą wyporu i gęstością otaczającej cieczy.
• Areometry – przyrządy do pomiaru gęstości cieczy wykorzystują warunek pływania i prawo Archimedesa.

Najczęstsze błędy i nieporozumienia

• Ciężar właściwy to nie gęstość. Gęstość ma jednostkę kg/m³, a ciężar właściwy N/m³.
• Ciśnienie to nie siła. Siła zależy także od powierzchni, na którą działa ciśnienie.
• Więcej cieczy nie zawsze oznacza większe ciśnienie na tej samej głębokości. Liczy się wysokość słupa cieczy, a nie całkowita objętość zbiornika.
• Szerokość naczynia nie zmienia ciśnienia hydrostatycznego na określonej głębokości. W prostym modelu znaczenie mają tylko ρ, g i h.
• Ciśnienie hydrostatyczne nie jest tym samym co atmosferyczne. Hydrostatyczne to przyrost od ciężaru cieczy; atmosferyczne działa dodatkowo na jej powierzchnię.
• Układ hydrauliczny nie tworzy energii. Większa siła na dużym tłoku pojawia się kosztem większej drogi lub pracy wykonanej gdzie indziej.
• Przedmiot nie tonie dlatego, że jest „ciężki”. Tonie wtedy, gdy jego ciężar przewyższa siłę wyporu w danych warunkach.

Jak zaobserwować albo zmierzyć to zjawisko

Najprostszą obserwacją jest porównanie ciśnienia na różnych głębokościach. Już codzienne doświadczenie pokazuje, że pod wodą uszy odczuwają większy nacisk wraz z zanurzaniem. To jakościowy objaw wzrostu ciśnienia hydrostatycznego.

Bezpiecznie można też zaobserwować zasadę naczyń połączonych, używając przezroczystej rurki w kształcie U i wody. Jeśli po obu stronach działa to samo ciśnienie atmosferyczne, poziomy cieczy się wyrównują. Gdy po jednej stronie wlejemy ciecz o innej gęstości, równowaga ustali się na innych wysokościach.

Pomiar różnicy ciśnień można realizować właśnie manometrem cieczowym. Zależność wysokości słupa od różnicy ciśnień jest tym wyraźniejsza, im mniejszy jest ciężar właściwy cieczy manometrycznej. Z kolei w barometrze rtęciowym to ciśnienie atmosferyczne utrzymuje słup rtęci o określonej wysokości.

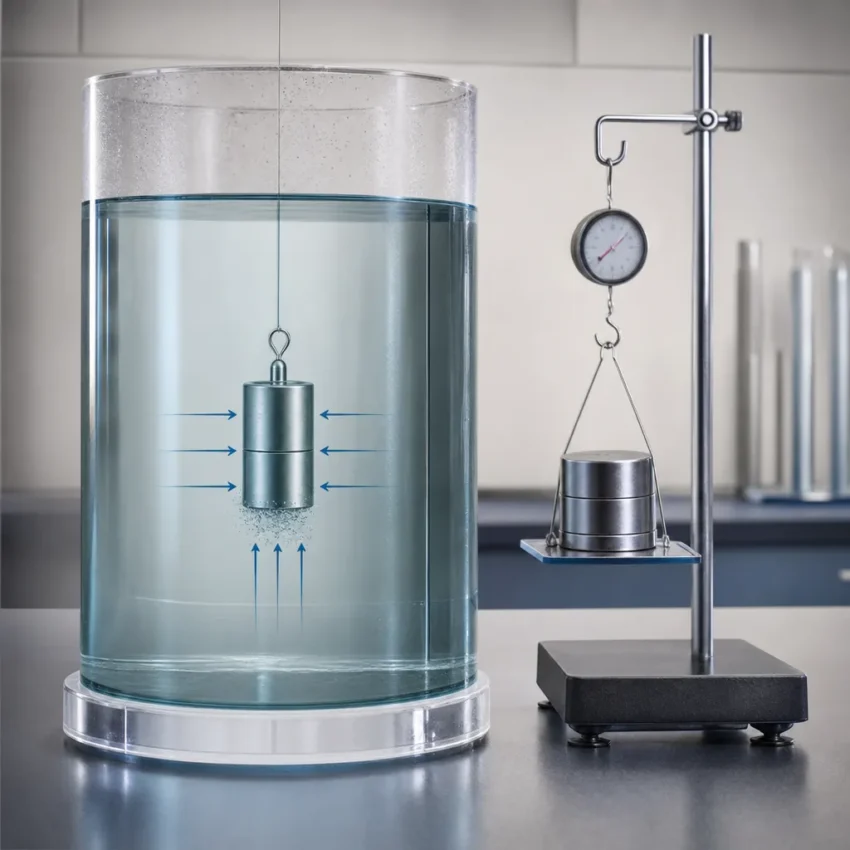

Siłę wyporu można sprawdzić przez porównanie wskazania siłomierza dla ciała w powietrzu i po zanurzeniu w cieczy. Różnica wskazań odpowiada sile wyporu, a więc ciężarowi wypartej cieczy. To prosty sposób na zrozumienie pojęcia pozornego ciężaru.

Ciekawostki

• Ta sama ciecz ma prawie tę samą gęstość w wielu szkolnych zadaniach, ale jej ciężar właściwy zmienia się wraz z lokalną wartością g.
• Rtęć przez długi czas była tak ważna w barometrach właśnie dlatego, że ma bardzo duży ciężar właściwy.
• Woda morska ma zwykle większą gęstość niż słodka, dlatego ciało łatwiej się w niej unosi.
• Statek pływa zwykle częściowo zanurzony, bo musi wyprzeć dokładnie tyle wody, by ciężar wypartej cieczy zrównał się z ciężarem statku.
• Hydrostatyczny paradoks pokazuje, że intuicja oparta wyłącznie na „ilości wody” bywa myląca.
• Wąska, bardzo wysoka kolumna cieczy może dawać duże ciśnienie przy niewielkiej objętości cieczy.
• Ciśnienie w cieczy w spoczynku działa we wszystkich kierunkach, nie tylko w dół.
• Rzeczywiste ciecze są nieco ściśliwe, ale w wielu zastosowaniach hydrostatycznych traktuje się je jako nieściśliwe z bardzo dobrą dokładnością.

FAQ

Czy ciężar właściwy cieczy to to samo co gęstość?

Nie. Gęstość to masa na jednostkę objętości i ma jednostkę kg/m³, a ciężar właściwy to ciężar na jednostkę objętości i ma jednostkę N/m³. Łączy je zależność γ = ρg.

Od czego zależy ciężar właściwy cieczy?

Zależy od gęstości cieczy oraz od przyspieszenia grawitacyjnego. Jeśli temperatura zmienia gęstość cieczy, to pośrednio zmienia też jej ciężar właściwy.

Dlaczego ciśnienie rośnie wraz z głębokością?

Bo wraz z głębokością rośnie ciężar słupa cieczy znajdującego się nad rozpatrywanym punktem. W modelu jednorodnej cieczy opisuje to wzór p = ρgh.

Czy ciśnienie na dnie zależy od kształtu naczynia?

W prostym modelu hydrostatycznym nie. Na danej głębokości w tej samej cieczy ciśnienie zależy od gęstości, przyspieszenia grawitacyjnego i wysokości słupa cieczy, a nie od szerokości czy kształtu naczynia.

Jak ciężar właściwy wiąże się z siłą wyporu?

Siła wyporu jest równa ciężarowi wypartej cieczy. Można więc zapisać ją jako F_w = γV, gdzie V jest objętością wypartej cieczy.

Jaka jest różnica między ciśnieniem hydrostatycznym a atmosferycznym?

Ciśnienie hydrostatyczne to przyrost ciśnienia spowodowany ciężarem słupa cieczy. Ciśnienie atmosferyczne działa z zewnątrz na powierzchnię cieczy. Ciśnienie całkowite pod powierzchnią jest sumą obu składników, jeśli zbiornik jest otwarty.

Dlaczego większy tłok w układzie hydraulicznym daje większą siłę?

Bo to samo ciśnienie działające na większą powierzchnię daje większą siłę zgodnie ze wzorem F = pA. Nie oznacza to jednak zysku energii, ponieważ większa siła jest uzyskiwana kosztem większej drogi ruchu lub pracy wykonanej na drugim tłoku.
