Beczka Pascala

Beczka Pascala to klasyczny pokaz hydrostatyki, który odpowiada na pozornie paradoksalne pytanie: jak niewielka ilość cieczy wlana do długiej, wąskiej rurki może spowodować bardzo duży nacisk na ścianki i dno beczki. Zjawisko nie wynika z „mocy” małej objętości wody, lecz z faktu, że ciśnienie hydrostatyczne zależy od wysokości słupa cieczy, a nie od kształtu naczynia. Jeśli beczka jest połączona z wysoką rurą, to na pewnej głębokości ciśnienie wywołuje cały słup cieczy liczony od swobodnej powierzchni aż do rozpatrywanego punktu. Właśnie dlatego beczka Pascala stała się jednym z najbardziej znanych przykładów pokazujących sens prawa Pascala i tak zwanego paradoksu hydrostatycznego.

Na czym polega zjawisko beczki Pascala

Beczka Pascala to doświadczenie przypisywane Blaise’owi Pascalowi, siedemnastowiecznemu uczonemu, który badał ciśnienie w cieczach i gazach. W najprostszej wersji do zamkniętej beczki wypełnionej wodą podłącza się długą, wąską rurkę skierowaną pionowo ku górze. Dolanie do rurki stosunkowo niewielkiej ilości wody podnosi poziom cieczy bardzo wysoko ponad beczkę. To podwyższa ciśnienie wewnątrz całego układu i może doprowadzić do rozszczelnienia albo uszkodzenia beczki.

Kluczowe jest tu rozróżnienie ciśnienia i siły. Ciśnienie to siła przypadająca na jednostkę powierzchni, a więc wielkość opisująca „jak mocno” ciecz naciska lokalnie na ściankę. Siła całkowita zależy natomiast od ciśnienia oraz od pola powierzchni, na które ono działa.

p = F/A

gdzie:

• p – ciśnienie w paskalach, Pa,
• F – siła nacisku w niutonach, N,
• A – pole powierzchni w metrach kwadratowych, m².

W beczce Pascala nie dzieje się nic sprzecznego z fizyką. Jeżeli ciśnienie wzrośnie w całej cieczy, to na dużą powierzchnię ścianek i dna zaczyna działać duża siła. To właśnie duża powierzchnia naczynia sprawia, że nawet umiarkowany wzrost ciśnienia może dać bardzo duży całkowity nacisk.

Podstawowe prawo: ciśnienie hydrostatyczne i prawo Pascala

Najważniejszą zależnością opisującą to zjawisko jest wzór na przyrost ciśnienia hydrostatycznego:

p = ρgh

gdzie:

• p – przyrost ciśnienia hydrostatycznego w paskalach, Pa,
• ρ – gęstość cieczy w kilogramach na metr sześcienny, kg/m³,
• g – przyspieszenie grawitacyjne w metrach na sekundę do kwadratu, m/s²,
• h – głębokość poniżej swobodnej powierzchni cieczy albo wysokość słupa cieczy nad danym punktem, w metrach, m.

Ten wzór mówi o przyroście ciśnienia wynikającym z ciężaru słupa cieczy. Jeżeli chcemy obliczyć ciśnienie całkowite, trzeba dodać ciśnienie działające na powierzchnię cieczy, najczęściej atmosferyczne:

pcałk = p0 + ρgh

gdzie p0 oznacza ciśnienie na powierzchni cieczy. W układzie otwartym jest to zwykle ciśnienie atmosferyczne. W wielu zadaniach szkolnych liczy się jednak tylko ciśnienie względne, czyli nadwyżkę ponad ciśnienie atmosferyczne. Wtedy wystarcza samo ρgh.

Drugą podstawą jest prawo Pascala: zmiana ciśnienia wywierana na ciecz zamkniętą i pozostającą w równowadze przenosi się jednakowo do wszystkich punktów cieczy i na ściany naczynia. To prawo wyjaśnia, dlaczego wzrost ciśnienia wywołany wysokim słupem wody w rurce obejmuje całą beczkę, a nie tylko miejsce bezpośrednio pod rurką.

Dlaczego wysokość słupa cieczy jest ważniejsza niż objętość

To najważniejsza intuicja związana z beczką Pascala. W prostym modelu hydrostatyki ciśnienie na danej głębokości zależy od wysokości słupa cieczy, a nie od tego, ile cieczy łącznie znajduje się w naczyniu. Oznacza to, że szeroka misa i wąska rurka mogą dawać to samo ciśnienie na tej samej głębokości, jeśli poziom cieczy jest na tej samej wysokości.

Dlatego niewielka ilość wody dolana do cienkiej, wysokiej rurki może silnie zwiększyć ciśnienie w beczce. Ta woda nie musi mieć dużej masy. Wystarczy, że podniesie powierzchnię cieczy wysoko ponad beczkę.

To właśnie stanowi istotę paradoksu hydrostatycznego: siła działająca na dno może zależeć od wysokości słupa cieczy i pola dna, mimo że całkowita ilość cieczy w różnych naczyniach jest różna.

Warunki stosowalności wzoru p = ρgh

Wzór p = ρgh jest poprawny w warunkach równowagi hydrostatycznej, gdy ciecz pozostaje w spoczynku lub w stanie równowagi, a jej gęstość można uznać za stałą w rozpatrywanym zakresie. To dobre przybliżenie dla wielu cieczy, zwłaszcza dla wody w niezbyt dużych wysokościach słupa i bez dużych zmian temperatury.

Model zakłada także, że ciecz jest w przybliżeniu nieściśliwa. Rzeczywiste ciecze są wprawdzie trochę ściśliwe, ale w typowych warunkach laboratoryjnych i technicznych ten efekt jest mały. Przy bardzo wysokich ciśnieniach, dużych głębokościach albo znaczących zmianach temperatury potrzebny jest dokładniejszy opis.

Warto również pamiętać, że hydrostatyka dotyczy cieczy w spoczynku. Jeżeli w rurce zachodzi szybki przepływ, pojawiają się efekty wykraczające poza klasyczną hydrostatykę, należące już do hydrodynamiki.

Ciśnienie hydrostatyczne, atmosferyczne, bezwzględne i względne

W beczce Pascala łatwo pomylić kilka pojęć. Ciśnienie hydrostatyczne to przyrost ciśnienia spowodowany ciężarem słupa cieczy. Ciśnienie atmosferyczne to nacisk wywierany przez atmosferę na powierzchnię cieczy. Ciśnienie bezwzględne liczy się od próżni, natomiast ciśnienie względne liczy się względem ciśnienia atmosferycznego.

Jeśli otwarta rurka wystaje ponad beczkę, to na górną powierzchnię wody działa atmosfera. Na punkt położony niżej działa więc ciśnienie atmosferyczne plus przyrost ρgh. W praktyce uszkodzenie beczki zależy od różnicy ciśnień między wnętrzem a otoczeniem, więc technicznie często najwygodniej analizować właśnie ciśnienie względne.

Jak rośnie siła działająca na ścianki i dno

Skoro ciśnienie jest równe sile podzielonej przez powierzchnię, to z zależności:

F = pA

wynika, że nawet umiarkowane ciśnienie może dać znaczną siłę, jeśli działa na dużą powierzchnię. W beczce ciśnienie wzrasta w całej cieczy, a ściany i dno mają sporą powierzchnię, więc sumaryczne obciążenie staje się duże.

Dla poziomego dna o polu A w prostym modelu siła od nadciśnienia hydrostatycznego wynosi:

F = ρghA

Jeżeli przykładowo woda ma gęstość około 1000 kg/m³, przyjmujemy g ≈ 9,81 m/s², wysokość słupa cieczy nad dnem wynosi 3 m, a pole dna 0,20 m², to:

p = ρgh = 1000 · 9,81 · 3 ≈ 29 430 Pa

F = pA ≈ 29 430 · 0,20 ≈ 5886 N

To siła rzędu kilku tysięcy niutonów działająca tylko na dno. Do pełnego opisu wytrzymałości naczynia trzeba jednak uwzględnić także siły działające na ścianki boczne. W rzeczywistym zbiorniku to właśnie rozkład naprężeń w całej konstrukcji decyduje o tym, czy naczynie wytrzyma.

Beczka Pascala a naczynia połączone

Układ beczki i rurki można traktować jak szczególny przypadek naczyń połączonych. W naczyniach połączonych zawierających tę samą jednorodną ciecz i pozostających pod tym samym ciśnieniem zewnętrznym poziomy cieczy ustalają się na tej samej wysokości. Wynika to z faktu, że punkty położone na tej samej głębokości w tej samej cieczy znajdującej się w równowadze mają takie samo ciśnienie.

Jeśli w naczyniach połączonych znajdują się ciecze o różnych gęstościach, wysokości słupów nie są jednakowe. W stanie równowagi spełniony jest warunek równości ciśnień na tej samej wysokości, więc ciecz gęstsza tworzy zwykle niższy słup niż ciecz lżejsza.

Ta sama zasada stoi za działaniem manometrów cieczowych. Różnica wysokości słupów cieczy odpowiada różnicy ciśnień. Im większa gęstość cieczy manometrycznej, tym mniejsza potrzebna różnica wysokości dla tej samej różnicy ciśnienia.

Związek z układami hydraulicznymi

Beczka Pascala jest spokrewniona pojęciowo z prasą hydrauliczną i podnośnikiem hydraulicznym, choć nie jest z nimi tożsama. W obu przypadkach chodzi o przenoszenie ciśnienia w zamkniętej cieczy zgodnie z prawem Pascala.

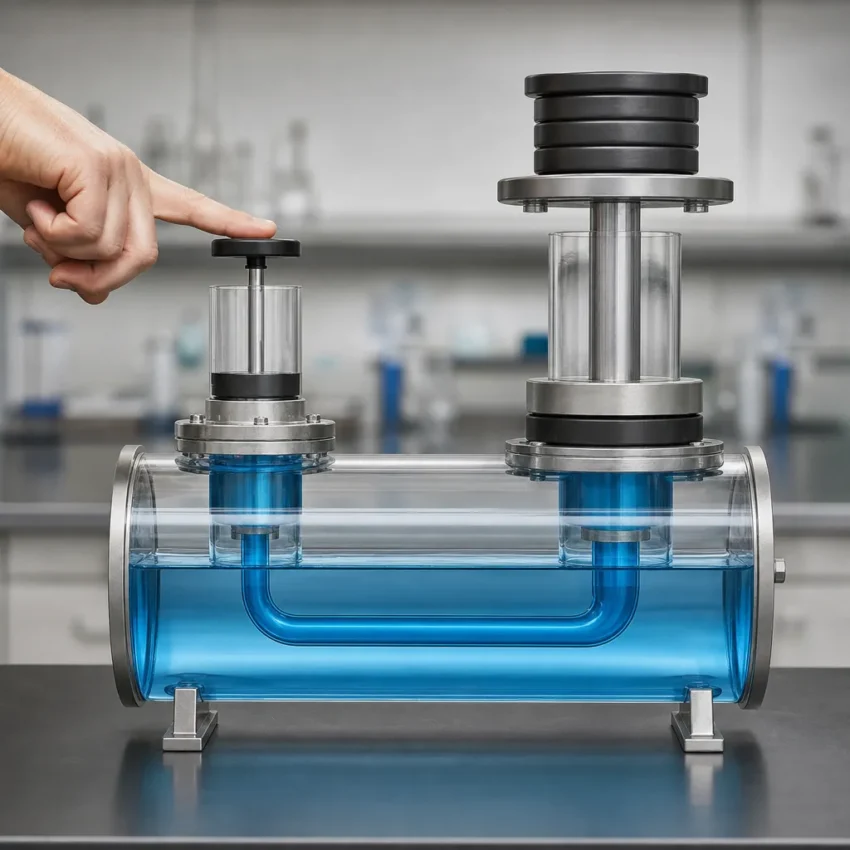

Jeśli dwa tłoki o polach A₁ i A₂ są połączone cieczą, to przy zaniedbaniu różnic wysokości i strat:

p = F₁/A₁ = F₂/A₂

stąd:

F₂ = F₁ · A₂/A₁

Większa powierzchnia tłoka wyjściowego pozwala uzyskać większą siłę. Nie oznacza to jednak tworzenia energii. Zysk siły odbywa się kosztem większej drogi ruchu mniejszego tłoka albo kosztem innych parametrów rzeczywistego układu. W praktyce dochodzą jeszcze straty, odkształcenia i ograniczenia wytrzymałościowe.

Najważniejsze informacje

Zagadnienie	Zależność lub opis	Znaczenie fizyczne	Przykład
Ciśnienie hydrostatyczne	p = ρgh dla cieczy o stałej gęstości w równowadze	Opisuje przyrost ciśnienia wynikający z ciężaru słupa cieczy nad danym punktem	Ciśnienie przy dnie zbiornika rośnie wraz z głębokością
Ciśnienie całkowite	pcałk = p0 + ρgh	Uwzględnia ciśnienie działające na powierzchnię cieczy, np. atmosferyczne	W otwartym zbiorniku ciśnienie przy dnie nie jest tylko skutkiem ciężaru wody
Prawo Pascala	Zmiana ciśnienia w zamkniętej cieczy przenosi się jednakowo we wszystkich kierunkach	Wyjaśnia, dlaczego wysoki słup wody w rurce zwiększa nacisk w całej beczce	Prasa hydrauliczna i hamulce hydrauliczne
Różnica między ciśnieniem a siłą	p = F/A oraz F = pA	To samo ciśnienie może dać różne siły na różnych powierzchniach	Duża beczka odczuwa większą sumaryczną siłę niż małe naczynie przy tym samym ciśnieniu
Paradoks hydrostatyczny	Ciśnienie na danej głębokości nie zależy od kształtu naczynia	Mała objętość cieczy w wysokiej rurce może wywołać duży nacisk w szerokim zbiorniku	Beczka Pascala
Naczynia połączone	W tej samej cieczy i pod tym samym ciśnieniem zewnętrznym poziomy wyrównują się	Równość ciśnień na tej samej głębokości wymusza stan równowagi	Wysoka rurka połączona z beczką ustala wspólny rozkład ciśnienia
Wpływ gęstości cieczy	Im większe ρ, tym większe ciśnienie przy tej samej wysokości h	Różne ciecze obciążają zbiorniki w różnym stopniu	Rtęć daje znacznie większy przyrost ciśnienia niż woda przy tej samej wysokości słupa
Ograniczenia modelu	Model szkolny pomija ściśliwość, odkształcenia ścian, zmiany temperatury i dynamikę przepływu	Pozwala zrozumieć mechanizm, ale nie zastępuje obliczeń technicznych	Projektowanie zbiornika ciśnieniowego wymaga analizy wytrzymałościowej

Praktyczne przykłady zastosowania

Zjawisko ilustrowane przez beczkę Pascala ma bezpośrednie znaczenie praktyczne. W inżynierii zbiorników wodnych, zapór i cystern nie wystarczy znać tylko objętość magazynowanej cieczy. Trzeba uwzględniać, że ciśnienie rośnie z głębokością, a nacisk na dolne części konstrukcji może być znaczny nawet wtedy, gdy przekrój górnej części zbiornika jest mały.

W wieżach ciśnień i instalacjach wodociągowych znaczenie ma przede wszystkim wysokość położenia zbiornika względem odbiorcy. To ona decyduje o ciśnieniu hydrostatycznym dostępnej wody, a nie sam rozmiar zbiornika.

W układach hydraulicznych, takich jak podnośniki, prasy czy hamulce, wykorzystuje się przenoszenie zmian ciśnienia przez ciecz. Beczka Pascala pomaga zrozumieć, że ciśnienie nie „zostaje” w jednym miejscu, tylko oddziałuje na cały zamknięty układ.

W manometrach cieczowych różnica poziomów cieczy jest miarą różnicy ciśnień. To bezpośrednie zastosowanie praw hydrostatyki. Historycznie podobną ideę wykorzystuje barometr rtęciowy Torricellego, gdzie ciśnienie atmosferyczne równoważy ciężar słupa rtęci. Wysokość słupa zależy od gęstości cieczy barometrycznej, dlatego rtęć jest znacznie wygodniejsza od wody.

W medycynie i biologii hydrostatyka jest ważna choćby przy rozumieniu nacisku krwi w układzie naczyniowym zależnego od różnicy wysokości, co ma znaczenie przy zmianie pozycji ciała. W geologii i hydrogeologii zasady naczyń połączonych pomagają opisywać poziomy wód gruntowych w połączonych warstwach wodonośnych.

Najczęstsze błędy i nieporozumienia

• „Mało wody nie może zrobić dużego nacisku.” Może, jeśli ta niewielka ilość tworzy wysoki słup cieczy, który zwiększa ciśnienie w całym układzie.
• „Większa beczka zawsze daje większe ciśnienie.” Nie. Na tej samej głębokości w tej samej cieczy ciśnienie zależy od ρ, g i h, a nie od szerokości naczynia.
• „Ciśnienie i siła to to samo.” Nie. Ciśnienie to siła na jednostkę powierzchni, a całkowita siła zależy jeszcze od pola powierzchni.
• „Ciśnienie działa tylko w dół.” W cieczy pozostającej w równowadze ciśnienie działa we wszystkich kierunkach. Dlatego obciążane są także ściany boczne.
• „Beczka Pascala przeczy zasadzie zachowania energii.” Nie. To tylko pokaz rozkładu ciśnienia i sił w cieczy. Nie powstaje żadna darmowa energia.
• „Ciśnienie przy dnie zależy od całej objętości cieczy.” W prostym modelu hydrostatycznym zależy od wysokości słupa cieczy nad danym punktem, a nie od całkowitej objętości w naczyniu.
• „Wzór p = ρgh daje zawsze pełne ciśnienie.” Nie. Daje przyrost ciśnienia od ciężaru cieczy. Aby otrzymać ciśnienie bezwzględne, trzeba doliczyć ciśnienie działające na powierzchnię cieczy.

Jak zaobserwować albo zmierzyć to zjawisko

Najbezpieczniej obserwować mechanizm beczki Pascala nie przez niszczenie naczyń, lecz przez pomiar ciśnienia w prostych układach demonstracyjnych. Można użyć przezroczystego zbiornika połączonego z pionową rurką i mierzyć zmianę ciśnienia na dole za pomocą czujnika lub manometru. Wraz ze wzrostem wysokości słupa cieczy wskazanie przyrządu rośnie liniowo, zgodnie z zależnością p = ρgh.

Prostą obserwacją dydaktyczną jest również porównanie kilku otworów na różnych wysokościach w pojemniku z wodą. Otwór położony niżej daje większy wypływ początkowy, bo ciśnienie hydrostatyczne jest tam większe. To doświadczenie zahacza już o przepływ, a więc częściowo wykracza poza czystą hydrostatykę, ale dobrze pokazuje, że ciśnienie rośnie z głębokością.

W pomiarach laboratoryjnych trzeba pamiętać o menisku, czyli krzywiźnie powierzchni cieczy. Przy cieczach zwilżających ścianki, takich jak woda w szkle, poziom odczytuje się zwykle przy dolnej części menisku. Przy bardzo wąskich rurkach mogą pojawiać się efekty kapilarne i napięcie powierzchniowe, które zaburzają prosty obraz hydrostatyczny. W klasycznej beczce Pascala rurka nie powinna być tak cienka, by kapilarność dominowała nad efektem wysokości słupa.

W praktyce technicznej ciśnienie mierzy się często manometrami sprężynowymi lub elektronicznymi, ale zasada porównania z wysokością słupa cieczy pozostaje podstawowym punktem odniesienia fizycznego.

Ciekawostki

• Beczka Pascala jest jednym z najbardziej znanych pokazów paradoksu hydrostatycznego.
• Paradoks nie polega na naruszeniu praw fizyki, lecz na zderzeniu potocznej intuicji z poprawnym opisem ciśnienia.
• Ta sama wysokość słupa cieczy daje to samo ciśnienie na tej samej głębokości niezależnie od kształtu naczynia, jeśli ciecz jest ta sama i pozostaje w równowadze.
• Rtęć ma dużo większą gęstość niż woda, dlatego barometr rtęciowy może być znacznie krótszy niż hipotetyczny barometr wodny.
• Zapory wodne buduje się grubsze przy podstawie właśnie dlatego, że ciśnienie rośnie z głębokością.
• W nurkowaniu człowiek odczuwa wzrost ciśnienia wraz z głębokością, choć objętość otaczającej go wody nie jest tu kluczowa.
• Układy hydrauliczne zawdzięczają skuteczność prawu Pascala, ale ich rzeczywiste działanie ograniczają tarcie, nieszczelności i odkształcenia.
• W bardzo dużych głębokościach morskich nie można zawsze bezkrytycznie stosować najprostszego modelu stałej gęstości, bo rzeczywiste warunki są bardziej złożone.

FAQ

Czy beczka Pascala naprawdę mogła pęknąć od małej ilości wody?

Tak, pod warunkiem że ta mała ilość wody znajdowała się w długiej, wysokiej rurce i wytworzyła duży słup cieczy. Nie sama objętość była decydująca, lecz wysokość słupa i wynikający z niej wzrost ciśnienia.

Dlaczego kształt naczynia nie wpływa na ciśnienie na tej samej głębokości?

Bo w warunkach równowagi hydrostatycznej ciśnienie w jednorodnej cieczy zależy od gęstości, przyspieszenia grawitacyjnego i wysokości słupa cieczy nad danym punktem. Szerokość czy pękaty kształt naczynia nie zmieniają tej zależności.

Czy beczka Pascala to przykład prawa Pascala czy ciśnienia hydrostatycznego?

To jednocześnie przykład obu idei. Wysoki słup cieczy daje przyrost ciśnienia opisany przez p = ρgh, a prawo Pascala wyjaśnia, dlaczego ten wzrost ciśnienia przenosi się na całą zamkniętą ciecz i ściany naczynia.

Czym różni się ciśnienie hydrostatyczne od atmosferycznego?

Ciśnienie hydrostatyczne to przyrost wynikający z ciężaru cieczy. Ciśnienie atmosferyczne pochodzi od powietrza naciskającego na powierzchnię cieczy. W otwartym naczyniu ciśnienie bezwzględne na głębokości jest sumą obu składników.

Czy większa gęstość cieczy zawsze oznacza większe ciśnienie?

Dla tej samej wysokości słupa i tego samego g tak. Ze wzoru p = ρgh wynika, że większa gęstość daje większy przyrost ciśnienia hydrostatycznego.

Czy zjawisko beczki Pascala ma związek z prawem Archimedesa?

Pośrednio tak, bo oba zagadnienia należą do hydrostatyki i wynikają z rozkładu ciśnienia w cieczy. Jednak beczka Pascala dotyczy przede wszystkim ciśnienia i nacisku na ścianki, a prawo Archimedesa opisuje siłę wyporu działającą na zanurzone ciała.

Czy można to wykorzystać do „zwielokrotniania siły za darmo”?

Nie. W hydraulice można uzyskać większą siłę na większym tłoku, ale kosztem większej drogi przesunięcia na mniejszym tłoku i z uwzględnieniem strat. Energia nie powstaje z niczego.

Co w rzeczywistym układzie różni się od modelu szkolnego?

Rzeczywiste ciecze są nieco ściśliwe, ściany naczyń ulegają odkształceniom, mogą wystąpić nieszczelności, zmiany temperatury i lokalne przepływy. Model szkolny dobrze wyjaśnia mechanizm, ale do projektowania urządzeń potrzebne są dokładniejsze analizy wytrzymałościowe i techniczne.
