Areometr Gay-Lussaca to odmiana areometru, czyli pływającego przyrządu do pomiaru gęstości cieczy, wyskalowanego tak, by odczyt był wygodny dla określonych zastosowań. W praktyce nazwa ta najczęściej odnosi się do areometru używanego do oznaczania stężenia alkoholu etylowego w mieszaninach wodno-alkoholowych, dlatego bywa nazywany alkoholomierzem. Jego działanie opiera się nie na „wyczuwaniu składu” cieczy, lecz na prawie Archimedesa i równowadze sił działających na ciało pływające. To klasyczny przyrząd hydrostatyczny: pracuje w cieczy pozostającej w spoczynku, a jego wskazania zależą przede wszystkim od gęstości cieczy, temperatury i poprawnego odczytu menisku.

Podstawa fizyczna działania areometru Gay-Lussaca

Areometr Gay-Lussaca jest szklanym pływakiem o odpowiednio dobranej masie i objętości. Po włożeniu do cieczy zanurza się na taką głębokość, aby siła wyporu zrównoważyła jego ciężar. Im mniejsza gęstość cieczy, tym większą objętość cieczy trzeba wyprzeć, aby uzyskać tę samą siłę wyporu, a więc areometr zanurza się głębiej. Im większa gęstość cieczy, tym pływa wyżej.

Najważniejszą rolę odgrywa tu hydrostatyka, czyli dział fizyki opisujący ciecze w stanie równowagi. W cieczy spoczywającej ciśnienie rośnie z głębokością zgodnie z zależnością:

p = ρgh

gdzie:

p – przyrost ciśnienia hydrostatycznego w paskalach, Pa,
ρ – gęstość cieczy w kilogramach na metr sześcienny, kg/m³,
g – przyspieszenie grawitacyjne w metrach na sekundę do kwadratu, m/s²,
h – głębokość mierzona od swobodnej powierzchni cieczy w metrach, m.

Ten wzór opisuje wyłącznie przyrost ciśnienia wynikający z ciężaru słupa cieczy. Jeśli chcemy obliczyć ciśnienie całkowite na pewnej głębokości w otwartym naczyniu, trzeba dodać ciśnienie atmosferyczne działające na powierzchnię cieczy:

p_całk = p_atm + ρgh

Choć areometr nie mierzy ciśnienia bezpośrednio, to właśnie niejednorodny rozkład ciśnienia w cieczy powoduje istnienie siły wyporu. W stanie równowagi hydrostatycznej punkty położone na tej samej głębokości w tej samej jednorodnej cieczy mają takie samo ciśnienie, niezależnie od kształtu naczynia. To ważne, bo wskazanie areometru nie zależy od tego, czy ciecz znajduje się w cylindrze, kolbie czy wysokim wąskim naczyniu, o ile przyrząd może swobodnie pływać i nie dotyka ścian.

Najważniejsze prawo: prawo Archimedesa i warunek pływania

Mechanizm działania areometru Gay-Lussaca opisuje przede wszystkim prawo Archimedesa:

F_w = ρgV

gdzie:

F_w – siła wyporu w niutonach, N,
ρ – gęstość cieczy w kg/m³,
g – przyspieszenie grawitacyjne w m/s²,
V – objętość wypartej cieczy w metrach sześciennych, m³.

Siła wyporu jest więc równa ciężarowi wypartej cieczy. Dla areometru pływającego zachodzi równowaga:

F_w = Q = mg

gdzie:

Q – ciężar areometru w niutonach, N,
m – masa areometru w kilogramach, kg.

Po połączeniu obu zależności otrzymujemy:

ρgV = mg

czyli:

ρV = m

Widać stąd wyraźnie, że dla areometru o stałej masie zanurzona objętość V zmienia się odwrotnie do gęstości cieczy ρ. To właśnie dlatego skala na jego cienkiej szyjce może być skorelowana z gęstością lub bezpośrednio z zawartością alkoholu.

Warto odróżnić tu kilka pojęć:

masa to ilość materii, wyrażana w kilogramach,
ciężar to siła grawitacji działająca na ciało, wyrażana w niutonach,
siła wyporu to siła pochodząca od cieczy, skierowana ku górze, także w niutonach.

Areometr nie „waży” cieczy i nie mierzy jej ciężaru. Reaguje na gęstość, a dokładniej na to, jaka objętość cieczy musi zostać wyparta, aby siła wyporu zrównoważyła ciężar przyrządu.

Dlaczego areometr zanurza się płycej lub głębiej?

Intuicyjnie można powiedzieć tak: gęsta ciecz „podtrzymuje” pływak skuteczniej niż ciecz rzadsza. W precyzyjnym opisie fizycznym oznacza to, że w cieczy o większej gęstości ta sama objętość wypartej cieczy ma większą masę, a więc i większy ciężar. W konsekwencji już mniejsze zanurzenie wystarcza do uzyskania siły wyporu równej ciężarowi areometru.

Dla mieszaniny wody i etanolu zależność jest szczególnie użyteczna, ponieważ czysty etanol ma mniejszą gęstość niż woda. W temperaturze odniesienia wzrost stężenia alkoholu zwykle oznacza spadek gęstości cieczy, więc areometr typu Gay-Lussaca zanurza się wtedy głębiej.

Co właściwie mierzy skala Gay-Lussaca?

Klasyczny areometr może być wyskalowany bezpośrednio w jednostkach gęstości, na przykład w kg/m³ lub w g/cm³. Areometr Gay-Lussaca ma jednak skalę przeliczoną na zawartość alkoholu, najczęściej w procentach objętościowych % obj. lub stopniach alkoholometrycznych odpowiadających udziałowi etanolu w mieszaninie wodno-alkoholowej.

To ważne ograniczenie: taki przyrząd działa poprawnie wtedy, gdy badana ciecz jest zasadniczo mieszaniną wody i etanolu. Jeśli w roztworze są dodatkowo cukry, sole, kwasy, ekstrakt owocowy albo inne rozpuszczone substancje, gęstość przestaje zależeć wyłącznie od stężenia alkoholu. Wówczas bezpośredni odczyt w „procentach alkoholu” może być błędny, mimo że hydrostatyczny pomiar gęstości sam w sobie jest poprawny.

Znaczenie temperatury i gęstości

Dokładność pomiaru areometrem Gay-Lussaca silnie zależy od temperatury. Gęstość cieczy zmienia się wraz z temperaturą, dlatego skala przyrządu jest zwykle kalibrowana dla określonej temperatury odniesienia, często 20°C. Jeżeli pomiar wykonano w innej temperaturze, potrzebna bywa poprawka tabelaryczna.

Nie wynika to z żadnej szczególnej „wady” areometru, lecz z podstaw fizyki cieczy. Przy ogrzaniu ciecz najczęściej zwiększa objętość, a zatem jej gęstość maleje. Areometr zanurzy się więc nieco głębiej nawet wtedy, gdy skład chemiczny mieszaniny się nie zmienił. W prostym modelu hydrostatycznym przyjmuje się często ciecz nieściśliwą o stałej gęstości, ale w pomiarach laboratoryjnych trzeba pamiętać, że rzeczywiste ciecze są w niewielkim stopniu ściśliwe i wykazują rozszerzalność cieplną.

Menisk, kapilarność i odczyt skali

W praktyce odczyt z areometru nie polega tylko na spojrzeniu na kreskę. Trzeba uwzględnić menisk, czyli zakrzywienie powierzchni cieczy przy ściance szkła. Powstaje ono wskutek napięcia powierzchniowego i oddziaływań między cieczą a szkłem. Dla wielu cieczy wodnych menisk jest wklęsły.

Jeśli instrukcja danego przyrządu nie stanowi inaczej, odczytu dokonuje się w ściśle określony sposób względem dolnej lub górnej części menisku. Błędny odczyt menisku jest jedną z najczęstszych przyczyn pomyłek. To zjawisko wykracza nieco poza najprostszy model hydrostatyczny, ale przy cienkiej szyjce areometru ma znaczenie metrologiczne.

Związek z ciśnieniem hydrostatycznym i różnicą między ciśnieniem a siłą

Areometr jest świetnym przykładem, że nie wolno mylić ciśnienia z siłą. Ciśnienie opisuje, jaka siła przypada na jednostkę powierzchni:

p = F/A

gdzie:

p – ciśnienie w paskalach, Pa,
F – siła prostopadła do powierzchni w niutonach, N,
A – pole powierzchni w metrach kwadratowych, m².

Ciśnienie hydrostatyczne rośnie z głębokością, ale sama siła wyporu nie jest „po prostu ciśnieniem od dołu”. Jest ona wynikiem całkowego działania ciśnienia na całą zanurzoną powierzchnię ciała. Na dolne części areometru ciecz naciska mocniej niż na górne, bo są położone głębiej. Ta różnica daje wypadkową siłę skierowaną ku górze.

Podobna logika występuje przy nacisku cieczy na ściany zbiorników, zapory czy okienka w łodziach podwodnych. Ciśnienie na tej samej głębokości jest takie samo, ale całkowita siła zależy dodatkowo od pola powierzchni i jej położenia.

Areometr a inne przyrządy hydrostatyczne

Areometr Gay-Lussaca mierzy gęstość pośrednio, wykorzystując pływanie. Nie należy go mylić z manometrem ani barometrem. Manometr cieczowy wykorzystuje różnicę wysokości słupów cieczy do pomiaru różnicy ciśnień, a barometr rtęciowy historycznie służył do pomiaru ciśnienia atmosferycznego. W tych przyrządach kluczowa jest zależność między różnicą ciśnień a wysokością słupa cieczy; w areometrze kluczowe jest zanurzenie pływaka wyznaczone przez prawo Archimedesa.

Mimo to wszystkie te urządzenia łączy wspólna baza fizyczna: w cieczy pozostającej w równowadze ciśnienie zależy od głębokości, gęstości cieczy i przyspieszenia grawitacyjnego. Ta sama logika stoi też za zasadą naczyń połączonych. W naczyniach połączonych jednorodna ciecz w równowadze ustala ten sam poziom, bo na tej samej głębokości musi panować to samo ciśnienie. Gdy znajdują się tam różne ciecze, wysokości słupów zależą od ich gęstości.

Najważniejsze informacje

Zagadnienie	Zależność lub opis	Znaczenie fizyczne	Przykład
Definicja areometru Gay-Lussaca	Pływający przyrząd do wyznaczania gęstości mieszaniny wodno-alkoholowej, zwykle ze skalą alkoholu	Przekształca informację o gęstości cieczy na odczyt położenia menisku na skali	Pomiar mocy destylatu po oddzieleniu substancji stałych i cukrów
Prawo Archimedesa	Fw = ρgV	Siła wyporu równa jest ciężarowi wypartej cieczy	Areometr pływa wyżej w wodzie niż w etanolu
Warunek pływania przyrządu	Fw = mg	Równowaga między siłą wyporu a ciężarem ustala głębokość zanurzenia	Ten sam areometr w różnych cieczach ustawia się na różnych wysokościach
Ciśnienie hydrostatyczne	p = ρgh	Opisuje przyrost ciśnienia z głębokością wskutek ciężaru słupa cieczy	Dolna część pływaka jest silniej naciskana niż górna
Ciśnienie całkowite	pcałk = patm + ρgh	Na ciecz działa również ciśnienie atmosferyczne	Pomiar w otwartym cylindrze odbywa się pod wpływem powietrza atmosferycznego
Ciśnienie a siła	p = F/A	Ciśnienie to nie to samo co siła; siła zależy także od powierzchni	Ta sama wartość ciśnienia działa na różne fragmenty areometru, ale daje różne wkłady do siły
Wpływ temperatury	Gęstość cieczy zależy od temperatury, więc skala obowiązuje dla temperatury kalibracji	Bez poprawki termicznej odczyt może być systematycznie błędny	Ten sam roztwór w 20°C i 30°C może dać różne wskazania
Ograniczenia metody	Skala alkoholowa jest poprawna głównie dla mieszaniny wody i etanolu bez istotnych domieszek	Dodatkowe substancje zmieniają gęstość niezależnie od zawartości alkoholu	Słodki nalew nie może być wiarygodnie oceniony zwykłym alkoholomierzem zanurzeniowym

Praktyczne przykłady zastosowania

Najbardziej oczywiste zastosowanie areometru Gay-Lussaca to kontrola stężenia etanolu w cieczach, dla których skala została opracowana. W laboratoriach, przemyśle spożywczym i kontroli jakości używa się go do szybkiej oceny mieszanin wodno-alkoholowych po ustaleniu temperatury pomiaru. To metoda prosta, tania i zgodna z podstawami hydrostatyki.

W praktyce technicznej i edukacyjnej przyrząd ten pomaga też zrozumieć szersze zjawiska:

dlaczego statki pływają mimo dużej masy,
dlaczego łódź podwodna zmienia zanurzenie przez zmianę średniej gęstości całego układu,
dlaczego ciało zanurzone w cieczy ma mniejszy pozorny ciężar,
jak gęstość cieczy wpływa na zachowanie pływających obiektów.

Pozorny ciężar to ciężar zmniejszony o siłę wyporu. Jeśli ciało waży w powietrzu 10 N, a w cieczy działa na nie siła wyporu 3 N, to jego pozorny ciężar wynosi 7 N. Areometr nie jest ważony ręcznie podczas pracy, ale właśnie taki mechanizm redukcji pozornego ciężaru sprawia, że może utrzymywać się na powierzchni.

Hydrostatyka ma tu także szersze tło praktyczne. Zależność ciśnienia od głębokości jest podstawą projektowania zbiorników, zapór, cystern i konstrukcji podwodnych. Prawo Pascala z kolei opisuje przenoszenie zmian ciśnienia w zamkniętej cieczy i stanowi fundament pras, podnośników oraz hamulców hydraulicznych. W układzie hydraulicznym większa powierzchnia tłoka może dać większą siłę, bo przy tym samym ciśnieniu zachodzi:

F = pA

Nie oznacza to jednak tworzenia energii. Zysk siły odbywa się kosztem większej drogi ruchu drugiego tłoka albo innych parametrów pracy układu. To odrębny, ale pokrewny obszar zastosowań hydrostatyki.

Najczęstsze błędy i nieporozumienia

„Areometr mierzy alkohol bezpośrednio” – nie. Mierzy położenie pływaka zależne od gęstości cieczy, a zawartość alkoholu jest wyznaczana pośrednio dzięki skali kalibracyjnej.
„Im więcej cieczy w naczyniu, tym większe ciśnienie na tej samej głębokości” – nie w prostym modelu hydrostatycznym. Na danej głębokości ciśnienie zależy od ρ, g i h, a nie od całkowitej objętości naczynia.
„Szerokie naczynie daje inny wynik niż wąskie” – jeśli areometr swobodnie pływa i nie dotyka ścian, kształt naczynia nie zmienia ciśnienia hydrostatycznego na danej głębokości ani samej zasady pomiaru.
„Ciśnienie to siła” – nie. Ciśnienie ma jednostkę Pa, a siła N. Łączy je zależność p = F/A.
„Ciśnienie hydrostatyczne to całe ciśnienie w cieczy” – nie. To tylko przyrost wynikający z ciężaru słupa cieczy; dla naczynia otwartego trzeba uwzględnić także ciśnienie atmosferyczne.
„Areometr Gay-Lussaca działa poprawnie w każdym alkoholu spożywczym” – nie zawsze. Domieszki, cukry i ekstrakt silnie zaburzają związek między gęstością a zawartością etanolu.
„Duży ciężar oznacza tonięcie” – nie. O pływaniu lub tonięciu decyduje porównanie ciężaru i siły wyporu, czyli w praktyce średniej gęstości ciała względem cieczy.

Jak zaobserwować i zmierzyć to zjawisko?

Najprostsza bezpieczna obserwacja polega na porównaniu zanurzenia tego samego pływaka w dwóch cieczach o różnych gęstościach, na przykład w czystej wodzie i w roztworze soli kuchennej. W gęstszym roztworze pływak uniesie się wyżej. To bezpośredni pokaz prawa Archimedesa.

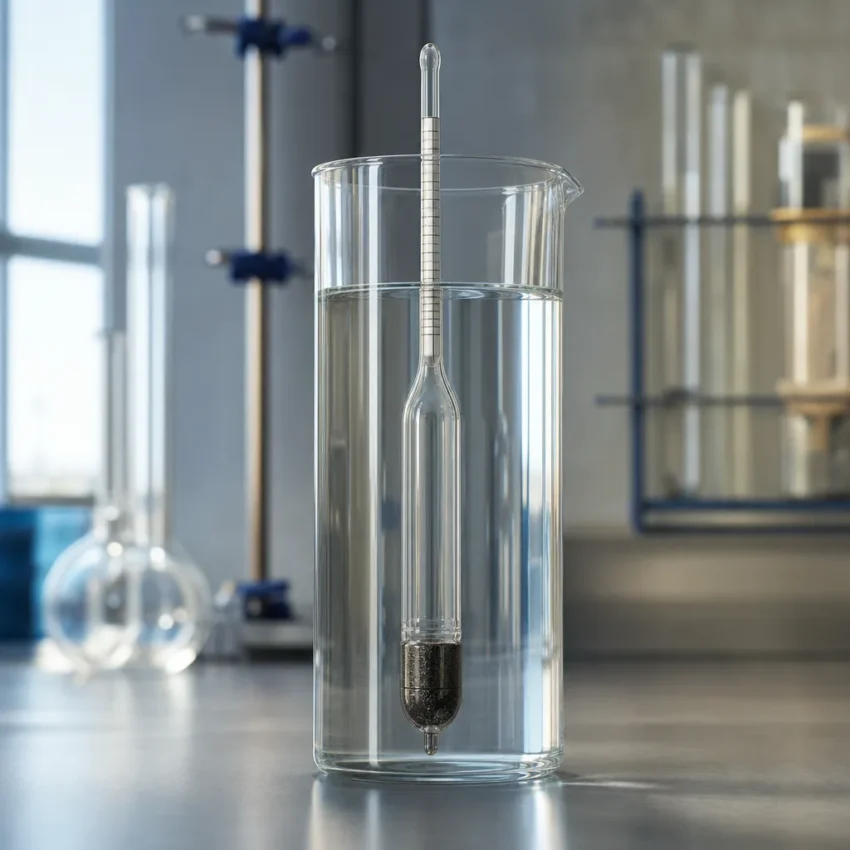

W przypadku areometru Gay-Lussaca pomiar wykonuje się zwykle w wysokim cylindrze pomiarowym. Ciecz powinna być możliwie jednorodna, bez pęcherzyków powietrza przyczepionych do pływaka. Odczyt wykonuje się po uspokojeniu powierzchni cieczy i ustaleniu temperatury. Należy też pamiętać, że bardzo małe skale i cienkie szyjki zwiększają wpływ menisku oraz napięcia powierzchniowego.

Jeżeli chcemy zrozumieć związek z hydrostatyką bardziej ilościowo, można rozważyć prosty przykład liczbowy. Załóżmy, że areometr ma masę 0,030 kg. W cieczy o gęstości 1000 kg/m³ warunek równowagi daje:

ρV = m

Podstawiamy:

1000 kg/m³ · V = 0,030 kg

Stąd:

V = 0,00003 m³

czyli 3,0 · 10^-5 m³, a więc 30 cm³. Oznacza to, że aby utrzymać się na powierzchni, areometr musi wyprzeć 30 cm³ wody. Gdy ciecz ma mniejszą gęstość, potrzebna objętość wypartej cieczy jest większa, więc zanurzenie wzrasta.

Takie obliczenie pokazuje istotę działania, choć rzeczywisty kształt pływaka i skala na szyjce są tak dobierane, by niewielkie zmiany objętości wypartej cieczy dawały czytelne przesunięcia poziomu odczytu.

Ciekawostki

Areometry należą do najstarszych i najprostszych przyrządów wykorzystujących prawo Archimedesa w praktyce pomiarowej.
Nazwa „Gay-Lussac” nawiązuje do tradycji pomiaru alkoholu rozwijanej w XIX wieku, gdy porządkowano skale i metody oznaczania stężenia etanolu.
Ten sam mechanizm fizyczny odpowiada za działanie areometrów do kwasów, elektrolitu akumulatorowego czy syropów, choć skale są inne.
W bardzo małych naczyniach błędy pomiaru rosną, bo menisk i kontakt ze ściankami mogą zaburzać swobodne pływanie przyrządu.
Areometr nie wymaga zasilania elektrycznego, a mimo to potrafi dawać zaskakująco precyzyjne wyniki, jeśli przestrzega się warunków kalibracji.
W wodzie morskiej obiekty pływają nieco wyżej niż w wodzie słodkiej, ponieważ woda morska jest gęstsza.
Punkty na tej samej głębokości mają jednakowe ciśnienie tylko w tej samej jednorodnej cieczy w stanie równowagi hydrostatycznej.
Hydrostatyczny paradoks pokazuje, że ciśnienie przy dnie zależy od wysokości słupa cieczy, a nie od kształtu naczynia. To dlatego smukłe i szerokie naczynie mogą dawać to samo ciśnienie na tej samej głębokości.
W rzeczywistych zastosowaniach przemysłowych areometry często uzupełnia się dokładniejszymi metodami, na przykład pomiarami gęstości elektronicznej lub refraktometrycznymi, gdy roztwór nie jest prostą mieszaniną dwuskładnikową.

FAQ

Czym różni się areometr Gay-Lussaca od zwykłego areometru?

Zwykły areometr najczęściej pokazuje bezpośrednio gęstość cieczy. Areometr Gay-Lussaca ma skalę przeliczoną na zawartość alkoholu w mieszaninie wodno-alkoholowej, więc jest bardziej wyspecjalizowany.

Dlaczego areometr w alkoholu zanurza się głębiej niż w wodzie?

Alkohol etylowy ma mniejszą gęstość niż woda. Aby uzyskać siłę wyporu równą ciężarowi areometru, trzeba więc wyprzeć większą objętość cieczy, co oznacza głębsze zanurzenie.

Czy areometr Gay-Lussaca mierzy ciśnienie?

Nie bezpośrednio. Jego działanie wynika z rozkładu ciśnienia hydrostatycznego w cieczy, ale sam przyrząd służy do pośredniego wyznaczania gęstości lub stężenia alkoholu, a nie ciśnienia.

Dlaczego temperatura ma tak duże znaczenie?

Bo gęstość cieczy zależy od temperatury. Skala przyrządu jest poprawna dla określonej temperatury kalibracji, więc przy innej temperaturze trzeba stosować poprawki, jeśli wymagana jest dobra dokładność.

Czy można mierzyć nim nalewki i słodkie roztwory?

Nie wprost i nie wiarygodnie. Cukier oraz inne rozpuszczone składniki zwiększają gęstość cieczy, przez co odczyt alkoholowy przestaje odpowiadać rzeczywistej zawartości etanolu.

Jaka jest różnica między ciśnieniem hydrostatycznym a atmosferycznym?

Ciśnienie hydrostatyczne to przyrost ciśnienia wynikający z ciężaru słupa cieczy i opisuje go wzór p = ρgh. Ciśnienie atmosferyczne pochodzi od słupa powietrza nad powierzchnią Ziemi. W otwartym naczyniu ciśnienie całkowite w cieczy jest sumą obu wkładów.

Czy kształt naczynia wpływa na działanie areometru?

W idealnym modelu hydrostatycznym nie, o ile badana ciecz jest jednorodna i w równowadze, a areometr nie dotyka ścian ani dna. Ciśnienie na danej głębokości nie zależy od kształtu naczynia.

Czy przyspieszenie grawitacyjne ma znaczenie dla wskazań?

Tak, choć w typowych warunkach ziemskich zmienia się niewiele. Zarówno ciężar areometru, jak i siła wyporu są proporcjonalne do g, dlatego skala jest sensownie używana przy założeniu zwykłych warunków ziemskich i kalibracji wykonanej dla nich.
