Areometr do alkoholu to przyrząd pływakowy służący do pośredniego określania zawartości alkoholu na podstawie gęstości cieczy. Działa dzięki prawu Archimedesa: im mniejsza gęstość badanego roztworu, tym głębiej lub płycej zanurza się odpowiednio wyskalowany pływak. W praktyce areometr alkoholowy nie „mierzy alkoholu bezpośrednio”, lecz mierzy gęstość mieszaniny i dopiero z niej wnioskuje o stężeniu etanolu w określonych warunkach. To bardzo ważne, bo dokładność wyniku zależy od temperatury, składu roztworu i od tego, czy badana ciecz jest rzeczywiście prostą mieszaniną wody i alkoholu.

Choć temat dotyczy konkretnego narzędzia, jego fizyczna podstawa jest klasycznym zagadnieniem hydrostatyki: równowagi cieczy, ciśnienia hydrostatycznego i siły wyporu działającej na ciało zanurzone w cieczy spoczywającej. Areometr jest więc świetnym przykładem tego, jak prawa sformułowane dla pozornie prostych układów mają bardzo praktyczne zastosowanie w laboratoriach, gorzelnictwie, browarnictwie i kontroli jakości.

Podstawa fizyczna działania areometru do alkoholu

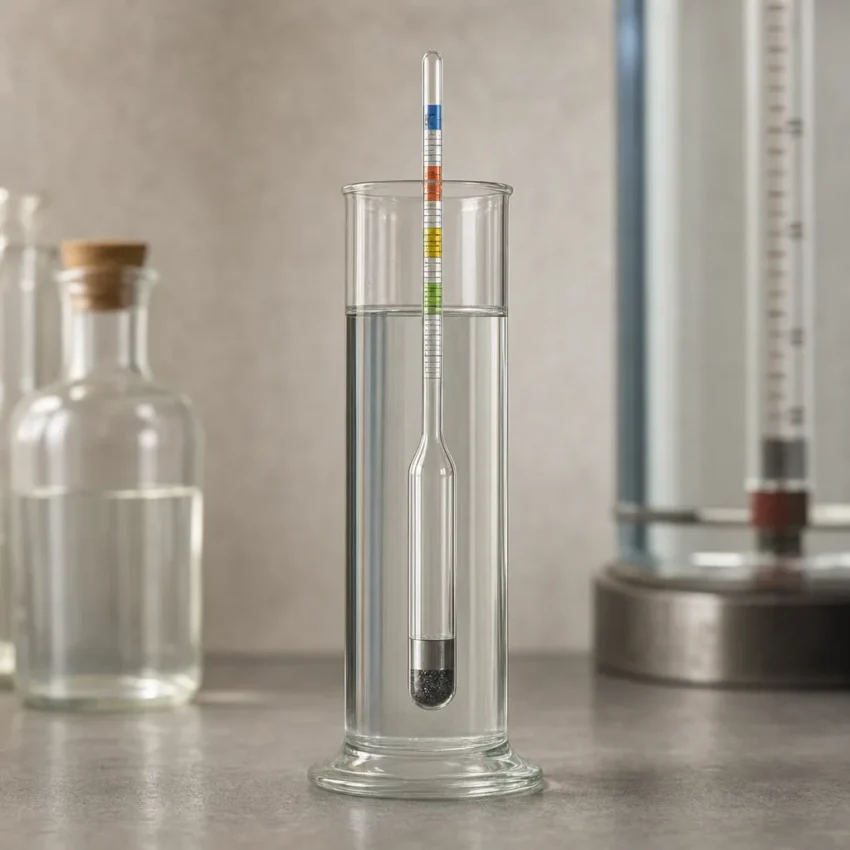

Areometr do alkoholu jest cienkim, zwykle szklanym pływakiem z obciążonym dolnym końcem oraz skalą naniesioną na wąskiej szyjce. Po umieszczeniu go w cieczy przyjmuje położenie równowagi: jego ciężar jest wtedy równoważony przez siłę wyporu.

Siła wyporu wynika z różnicy ciśnień działających na dolną i górną część zanurzonego ciała. W cieczy będącej w spoczynku ciśnienie rośnie wraz z głębokością. W prostym modelu hydrostatycznym dla cieczy jednorodnej o stałej gęstości wzrost ciśnienia opisuje zależność:

p = ρgh

gdzie:

p – przyrost ciśnienia hydrostatycznego w paskalach, Pa,
ρ – gęstość cieczy w kilogramach na metr sześcienny, kg/m³,
g – przyspieszenie grawitacyjne w metrach na sekundę do kwadratu, m/s²,
h – głębokość mierzona od powierzchni cieczy w metrach, m.

Trzeba podkreślić, że wzór p = ρgh opisuje przyrost ciśnienia wynikający z ciężaru słupa cieczy. Jeżeli chcemy obliczyć ciśnienie całkowite na pewnej głębokości, należy dodać ciśnienie działające na powierzchnię cieczy, najczęściej atmosferyczne. Wtedy:

pcałk = ppow + ρgh

W przypadku areometru najważniejsze jest jednak nie samo ciśnienie w jednym punkcie, lecz skutek różnicy ciśnień: pojawienie się siły wyporu. Ponieważ punkty leżące na tej samej głębokości w tej samej jednorodnej cieczy znajdującej się w równowadze mają takie samo ciśnienie, kształt naczynia nie ma bezpośredniego wpływu na zanurzenie areometru, o ile przyrząd nie dotyka ścianek ani dna.

Najważniejsze prawo i mechanizm: prawo Archimedesa

Kluczowym prawem opisującym działanie areometru do alkoholu jest prawo Archimedesa. Współcześnie zapisujemy je w postaci:

Fw = ρgV

gdzie:

Fw – siła wyporu w niutonach, N,
ρ – gęstość cieczy, kg/m³,
g – przyspieszenie grawitacyjne, m/s²,
V – objętość wypartej cieczy, czyli objętość zanurzonej części areometru, m³.

Fizyczny sens tego wzoru jest prosty: siła wyporu jest równa ciężarowi wypartej cieczy. Nie zależy więc bezpośrednio od masy samego areometru, lecz od tego, ile cieczy musi on wyprzeć, aby zrównoważyć swój ciężar.

W stanie równowagi dla pływającego areometru zachodzi warunek:

Fw = Q

gdzie Q = mg jest ciężarem areometru, a m oznacza jego masę w kilogramach. Nie wolno mylić masy z ciężarem: masa jest wielkością wyrażaną w kilogramach, a ciężar jest siłą wyrażaną w niutonach.

Jeżeli ciecz ma większą gęstość, to do uzyskania tej samej siły wyporu wystarczy mniejsza objętość wypartej cieczy. Areometr zanurza się wtedy płycej. Jeżeli ciecz ma mniejszą gęstość, potrzeba większej objętości wypartej cieczy, więc areometr zanurza się głębiej.

Dlaczego stężenie alkoholu wpływa na zanurzenie areometru

Etanol ma mniejszą gęstość niż woda. W przybliżeniu, w temperaturze pokojowej gęstość czystej wody jest bliska 1000 kg/m³, a gęstość etanolu wynosi około 789 kg/m³, przy czym dokładne wartości zależą od temperatury. Gdy do wody dodajemy alkohol etylowy, gęstość mieszaniny zwykle maleje. To oznacza, że areometr alkoholowy będzie zanurzał się głębiej w roztworach o wyższym stężeniu alkoholu.

Skala na areometrze jest tak opracowana, aby odpowiadać nie samej gęstości, lecz przewidywanej zawartości alkoholu, najczęściej wyrażanej w procentach objętościowych. Taka skala ma sens tylko wtedy, gdy badana ciecz jest zbliżona składem do wzorcowych mieszanin woda–etanol. Jeśli w próbce znajdują się cukry, kwasy, ekstrakt lub inne rozpuszczone substancje, wynik może być mylący.

Różnica między gęstością, ciśnieniem i siłą

W praktyce wiele nieporozumień bierze się z mieszania podstawowych pojęć. Gęstość ρ określa, ile masy przypada na jednostkę objętości i ma jednostkę kg/m³. Ciśnienie p to siła nacisku przypadająca na jednostkę powierzchni:

p = F/A

gdzie:

p – ciśnienie w paskalach, Pa,
F – siła prostopadła do powierzchni w niutonach, N,
A – pole powierzchni w metrach kwadratowych, m².

Areometr nie działa dlatego, że „alkohol mocniej naciska”, lecz dlatego, że różna gęstość cieczy zmienia rozkład ciśnienia wraz z głębokością, a to zmienia wartość siły wyporu przy danym zanurzeniu. Ciśnienie i siła to nie to samo: ciśnienie jest wielkością lokalną, a siła jest wynikiem działania ciśnienia na określoną powierzchnię.

Rola ciśnienia hydrostatycznego i atmosferycznego

Na powierzchnię cieczy działa zwykle ciśnienie atmosferyczne. Ono również oddziałuje na areometr, ale ponieważ działa zarówno na ciecz, jak i na część wystającą ponad powierzchnię, jego wpływ na samo położenie równowagi w prostym pomiarze jest pośredni i zazwyczaj nie jest głównym źródłem błędu.

Warto jednak rozróżniać:

ciśnienie hydrostatyczne – przyrost ciśnienia wynikający z ciężaru słupa cieczy, opisany przez ρgh,
ciśnienie atmosferyczne – ciśnienie wywierane przez powietrze atmosferyczne,
ciśnienie bezwzględne – liczone względem próżni,
ciśnienie względne – liczone względem ciśnienia atmosferycznego.

W hydrostatyce punkty na tej samej głębokości w tej samej cieczy mają jednakowe ciśnienie, niezależnie od kształtu naczynia. To właśnie dlatego areometr w wysokim cylindrze i w szerszym naczyniu, przy tej samej cieczy i tej samej temperaturze, wskaże taki sam wynik, jeśli tylko może swobodnie pływać.

Dlaczego temperatura ma duże znaczenie

Gęstość cieczy zależy od temperatury. Gdy temperatura rośnie, gęstość wielu cieczy maleje, ponieważ zwiększa się ich objętość. Dotyczy to również mieszanin wody i etanolu. Z tego powodu areometr do alkoholu jest wzorcowany dla określonej temperatury, na przykład 20°C. Jeżeli pomiar wykonuje się w innej temperaturze, zwykle trzeba zastosować poprawkę tabelaryczną.

To jedno z głównych ograniczeń modelu szkolnego, w którym przyjmuje się stałą gęstość cieczy. W rzeczywistości nawet niewielka różnica temperatur może zauważalnie zmienić wynik. Dodatkowo mieszaniny woda–etanol nie zachowują się idealnie: ich objętość po zmieszaniu nie jest dokładnie sumą objętości składników, co także ma znaczenie przy precyzyjnym wyznaczaniu stężenia.

Areometr a naczynia połączone, manometry i prawo Pascala

Choć areometr działa głównie dzięki prawu Archimedesa, warto umieścić go w szerszym kontekście hydrostatyki. W naczyniach połączonych ciecz jednorodna w równowadze ustala ten sam poziom w każdej gałęzi. Jeżeli w różnych gałęziach znajdują się ciecze o różnych gęstościach, wysokości słupów spełniają warunek równowagi ciśnień na tym samym poziomie. To ta sama logika, która pozwala rozumieć, jak gęstość wpływa na równowagę w układach cieczowych.

Manometry cieczowe wykorzystują zależność między różnicą ciśnień a wysokością słupa cieczy. Barometr rtęciowy, historycznie związany z doświadczeniami Torricellego, także opiera się na równowadze hydrostatycznej. Z kolei prawo Pascala mówi, że zmiana ciśnienia wywierana na ciecz w zamkniętym układzie przenosi się nieosłabiona do wszystkich punktów cieczy i ścian naczynia. Dzięki temu działają prasy i podnośniki hydrauliczne.

To nie są mechanizmy działania areometru, ale należą do tego samego działu fizyki. Warto też pamiętać, że w układzie hydraulicznym większa siła na dużym tłoku wynika z zależności p = F/A i jednakowego ciśnienia w cieczy, lecz układ nie tworzy energii. Zysk siły odbywa się kosztem większej drogi ruchu mniejszego tłoka lub innych parametrów pracy.

Przykład liczbowy: jak zmiana gęstości wpływa na zanurzenie

Załóżmy, że ciężar areometru wynosi 0,20 N. Chcemy sprawdzić, jaką objętość cieczy musi wyprzeć, aby pływać w równowadze.

Dane:

Fw = 0,20 N,
g = 9,81 m/s²,
przypadek 1: ρ = 1000 kg/m³,
przypadek 2: ρ = 900 kg/m³.

Korzystamy ze wzoru:

Fw = ρgV

Stąd:

V = Fw / (ρg)

Dla cieczy o gęstości 1000 kg/m³:

V = 0,20 / (1000 · 9,81) ≈ 2,04 · 10-5 m³

Dla cieczy o gęstości 900 kg/m³:

V = 0,20 / (900 · 9,81) ≈ 2,27 · 10-5 m³

Interpretacja jest jasna: w mniej gęstej cieczy trzeba wyprzeć większą objętość, więc areometr zanurzy się głębiej. To właśnie odczytujemy na jego skali.

Najważniejsze informacje

Zagadnienie	Zależność lub opis	Znaczenie fizyczne	Przykład
Zasada działania areometru do alkoholu	Pływak zanurza się do takiej głębokości, aby siła wyporu zrównała się z jego ciężarem.	Położenie równowagi zależy od gęstości cieczy, a więc pośrednio od stężenia alkoholu.	W roztworze o większej zawartości etanolu areometr zwykle zanurza się głębiej niż w czystej wodzie.
Prawo Archimedesa	Fw = ρgV	Siła wyporu jest równa ciężarowi wypartej cieczy.	Aby unosić się na powierzchni, areometr musi wyprzeć tyle cieczy, by jej ciężar zrównał się z ciężarem przyrządu.
Ciśnienie hydrostatyczne	p = ρgh	Opisuje przyrost ciśnienia wynikający z ciężaru słupa cieczy.	Dolna część areometru doświadcza większego ciśnienia niż górna, co daje wypadkową siłę ku górze.
Ciśnienie całkowite	pcałk = ppow + ρgh	Do przyrostu hydrostatycznego trzeba dodać ciśnienie na powierzchni cieczy, zwykle atmosferyczne.	W otwartym cylindrze pomiarowym powierzchnia cieczy pozostaje pod ciśnieniem atmosferycznym.
Różnica między ciśnieniem a siłą	p = F/A	Ciśnienie jest siłą przypadającą na jednostkę powierzchni, a nie samą siłą.	Dwie ciecze mogą wywierać różne siły na ten sam areometr, choć lokalne ciśnienie zmienia się z głębokością według tej samej zasady.
Wpływ temperatury	Gęstość mieszaniny woda–etanol zależy od temperatury, dlatego skale są wzorcowane dla ustalonej wartości.	Bez poprawki temperaturowej odczyt może być obarczony błędem.	Areometr skalowany dla 20°C może wskazać inny wynik przy 30°C dla tej samej próbki.
Kształt naczynia	W prostym modelu ciśnienie na danej głębokości nie zależy od kształtu naczynia.	Sam kształt cylindra pomiarowego nie zmienia wyniku, jeśli areometr swobodnie pływa.	Wąskie naczynie może jednak w praktyce utrudnić pomiar przez kontakt ze ściankami lub menisk.
Ograniczenie metody	Areometr alkoholowy zakłada określoną zależność między gęstością a stężeniem alkoholu.	Obecność cukrów i innych substancji rozpuszczonych zaburza interpretację wyniku.	W winie lub likierze odczyt nie oznacza bezpośrednio rzeczywistej zawartości etanolu bez dodatkowych metod.

Praktyczne przykłady zastosowania

Areometr do alkoholu znajduje zastosowanie wszędzie tam, gdzie trzeba szybko i bez skomplikowanej aparatury oszacować stężenie etanolu lub skontrolować gęstość cieczy. Najbardziej klasyczne obszary to:

gorzelnictwo i rektyfikacja – kontrola stężenia alkoholu w destylatach,
laboratoria chemiczne – orientacyjny pomiar właściwości roztworów wodno-alkoholowych,
kontrola jakości – sprawdzanie zgodności partii produktów z wymaganiami technologicznymi,
edukacja – demonstracja prawa Archimedesa i związku między gęstością a pływaniem ciał.

Warto jednak odróżnić areometr alkoholowy od przyrządów stosowanych w piwowarstwie i winiarstwie. Tam często mierzy się gęstość roztworu cukrów przed fermentacją i po fermentacji, a zawartość alkoholu wyznacza pośrednio z różnicy tych wartości. To już wymaga innej interpretacji niż prosty odczyt „procentów” na skali alkoholomierza.

Z hydrostatycznego punktu widzenia areometr jest też krewnym wielu innych urządzeń. Statek utrzymuje się na wodzie dzięki tej samej zasadzie, choć jego geometria jest znacznie bardziej złożona. Łódź podwodna zmienia zanurzenie przez zmianę średniej gęstości całego układu. Manometry i barometry opierają się z kolei na równowadze słupów cieczy. Wszystkie te przykłady pokazują, że gęstość, ciśnienie i wypór są pojęciami centralnymi dla techniki i przyrody.

Najczęstsze błędy i nieporozumienia

„Areometr mierzy alkohol bezpośrednio”. Nie. Mierzy gęstość cieczy, a z niej wnioskuje o stężeniu alkoholu tylko w określonych warunkach.
„Im więcej cieczy w naczyniu, tym większe wskazanie”. Nie. Odczyt zależy od gęstości cieczy, nie od całkowitej objętości próbki, o ile przyrząd może swobodnie pływać.
„Szersze naczynie zmienia ciśnienie na tej samej głębokości”. W modelu hydrostatycznym nie. Ciśnienie zależy od ρ, g i h, a nie od szerokości naczynia.
„Cięższy przedmiot zawsze tonie”. Nie. O pływaniu decyduje porównanie ciężaru i siły wyporu, a w ujęciu średnim także relacja między gęstością ciała i cieczy.
„Siła wyporu zależy od masy areometru”. Bezpośrednio zależy od gęstości cieczy i objętości wypartej cieczy. Masa areometru wpływa tylko na to, jaka siła wyporu jest potrzebna do równowagi.
„Temperatura można pominąć”. W wielu pomiarach nie. Zmiana temperatury zmienia gęstość i może dać zauważalny błąd.
„Każdy napój alkoholowy da się poprawnie zmierzyć jednym alkoholomierzem”. Nie. Obecność cukru, ekstraktu i innych dodatków zaburza zależność między gęstością a zawartością etanolu.

Jak to zjawisko zaobserwować albo zmierzyć

Najprostsza obserwacja polega na zanurzeniu tego samego areometru w dwóch cieczach o różnych gęstościach. W wodzie zanurzy się płycej niż w bardziej rozcieńczonym roztworze alkoholu, jeśli ten drugi ma mniejszą gęstość. Aby pomiar był wiarygodny, należy spełnić kilka warunków:

ciecz powinna być możliwie jednorodna i spokojna, czyli w stanie bliskim równowadze hydrostatycznej,
areometr nie może dotykać ścianek ani dna naczynia,
odczytu dokonuje się na wysokości menisku zgodnie z instrukcją danego przyrządu,
trzeba znać temperaturę próbki i temperaturę wzorcowania skali,
należy pamiętać, że rzeczywiste ciecze są w niewielkim stopniu ściśliwe, ale w typowych warunkach laboratoryjnych przyjmuje się model cieczy praktycznie nieściśliwej.

Menisk ma znaczenie zwłaszcza w wąskich naczyniach. Krzywizna powierzchni cieczy wynika z napięcia powierzchniowego i oddziaływań między cieczą a ściankami naczynia. W skali codziennej nie wpływa on na samą zasadę działania areometru, ale może wpływać na dokładność odczytu.

Bezpieczne doświadczenie edukacyjne można przeprowadzić z wodą i roztworami soli albo cukru. W gęstszej cieczy zwykły pływak unosi się wyżej. To ten sam mechanizm, który wykorzystuje areometr do alkoholu, tylko skala w przyrządzie laboratoryjnym jest wyskalowana ilościowo.

Ciekawostki

Areometr jest jednym z najprostszych przyrządów pomiarowych wykorzystujących prawo Archimedesa w praktyce laboratoryjnej.
Różne typy areometrów mają różne skale: jedne mierzą gęstość, inne stężenie soli, cukru albo alkoholu.
Alkoholomierz poprawnie interpretuje wskazanie tylko dla mieszanin, dla których został wzorcowany.
Dodatek cukru może zwiększyć gęstość napoju tak bardzo, że prosty odczyt „mocy” stanie się niemiarodajny.
To, że etanol ma mniejszą gęstość niż woda, nie oznacza, że każda mieszanina zachowuje się idealnie liniowo z koncentracją.
W profesjonalnych pomiarach stosuje się poprawki temperaturowe albo dokładniejsze metody, na przykład pomiary gęstości elektronicznej.
Prawo Archimedesa dotyczy nie tylko cieczy, ale także gazów, dlatego balony unoszą się w powietrzu na zasadzie analogicznej do pływania ciał w wodzie.
Hydrostatyczny paradoks pokazuje, że ciśnienie przy dnie zależy od wysokości słupa cieczy, a nie od całkowitej ilości cieczy czy kształtu naczynia.
Całkowita siła wywierana przez ciecz na naczynie może wymagać uwzględnienia także sił działających na jego ściany, nie tylko na dno.
W biologii i medycynie podobne zasady hydrostatyczne są istotne przy opisie ciśnień płynów ustrojowych i działania niektórych układów pomiarowych.

FAQ

Czy areometr do alkoholu działa tylko w alkoholu?

Nie. Fizycznie będzie pływał w każdej cieczy, ale skala alkoholowa ma sens interpretacyjny tylko dla cieczy, dla których zależność między gęstością a stężeniem alkoholu jest zgodna z wzorcowaniem przyrządu. W napojach zawierających cukier odczyt może być błędny.

Dlaczego areometr zanurza się głębiej w cieczy o mniejszej gęstości?

Bo siła wyporu jest opisana wzorem Fw = ρgV. Gdy ρ maleje, do uzyskania tej samej siły potrzebna jest większa objętość wypartej cieczy V. To wymaga głębszego zanurzenia przyrządu.

Czy ciśnienie atmosferyczne wpływa na wynik pomiaru?

Pośrednio tak, ale w zwykłych warunkach nie jest to główny czynnik decydujący o odczycie. Najważniejsza jest gęstość cieczy i temperatura. Ciśnienie atmosferyczne działa na powierzchnię cieczy i należy je uwzględniać, gdy analizuje się ciśnienie całkowite, lecz zasada pływania areometru wynika głównie z różnicy ciśnień hydrostatycznych.

Czy kształt naczynia ma znaczenie dla wskazania?

W prostym modelu hydrostatycznym nie, ponieważ ciśnienie na danej głębokości nie zależy od kształtu naczynia. W praktyce zbyt wąskie naczynie może jednak zafałszować wynik przez kontakt areometru ze ścianką albo przez trudniejszy odczyt menisku.

Czym różni się alkoholomierz od zwykłego areometru?

Alkoholomierz jest szczególnym rodzajem areometru. Każdy alkoholomierz wykorzystuje zasadę wyporu, ale ma skalę przeliczoną na zawartość alkoholu zamiast na samą gęstość względną czy inne jednostki.

Dlaczego temperatura próbki musi być znana?

Bo gęstość roztworu zależy od temperatury. Nawet jeśli skład cieczy się nie zmieni, cieplejsza próbka może dać inne zanurzenie areometru niż chłodniejsza. Dlatego skale są wzorcowane dla określonej temperatury, a odczyty często koryguje się tabelami.

Czy areometr można traktować jako idealnie dokładny przyrząd?

Nie. To wygodne i użyteczne narzędzie, ale jego dokładność ograniczają między innymi temperatura, odczyt menisku, czystość próbki, obecność innych substancji rozpuszczonych oraz niedokładności wykonania przyrządu. W zastosowaniach profesjonalnych bywa zastępowany dokładniejszymi metodami.

Jak areometr ma się do innych działów hydrostatyki?

Jest bezpośrednim zastosowaniem prawa Archimedesa, a pośrednio także skutkiem tego, że ciśnienie w cieczy rośnie z głębokością zgodnie z zależnością p = ρgh. To ten sam dział fizyki, który opisuje naczynia połączone, manometry, barometry i układy hydrauliczne, choć ich szczegółowe mechanizmy mogą być inne.
