Hydrostatyka w domowej instalacji CO stanowi kluczowy aspekt zapewniający prawidłowe funkcjonowanie systemu grzewczego, a szczególnie istotne są tu naczynia przeponowe oraz odpowiednie ciśnienie w układzie. Zrozumienie podstawowych zjawisk związanych z ciśnieniem hydrostatycznym oraz rolą naczyń przeponowych pozwala na efektywną eksploatację i minimalizowanie ryzyka awarii instalacji centralnego ogrzewania.
Podstawy hydrostatyki w instalacjach centralnego ogrzewania
Hydrostatyka to dział fizyki zajmujący się badaniem statycznego równowagi cieczy. W kontekście instalacji centralnego ogrzewania (CO), hydrostatyczne zjawiska wpływają przede wszystkim na **rozmieszczenie cieczy**, utrzymanie właściwego ciśnienia i stabilność pracy całego układu. Woda, jako główny czynnik grzewczy, podlega prawom hydrostatyki, a jej ciśnienie zależy od wysokości słupa cieczy i grawitacji.
Ciśnienie hydrostatyczne można opisać wzorem:
p = ρ·g·h
gdzie:
- p – ciśnienie hydrostatyczne [Pa],
- ρ – gęstość cieczy [kg/m³],
- g – przyspieszenie ziemskie [m/s²],
- h – wysokość słupa cieczy [m].
Dzięki temu wyrażeniu można określić, jak zmienia się ciśnienie w różnych punktach instalacji CO, które jest kluczowe dla utrzymania prawidłowej pracy układu.
Podstawowym wyzwaniem konstrukcyjnym jest zapewnienie, by ciśnienie w instalacji nie przekraczało dopuszczalnych wartości, co mogłoby prowadzić do uszkodzeń rur oraz urządzeń grzewczych. Równocześnie, zbyt niskie ciśnienie może powodować powstawanie kawitacji lub nieodpowiednie krążenie czynnika grzewczego, a w konsekwencji obniżenie efektywności ogrzewania.
Znaczenie naczyń przeponowych w systemach CO

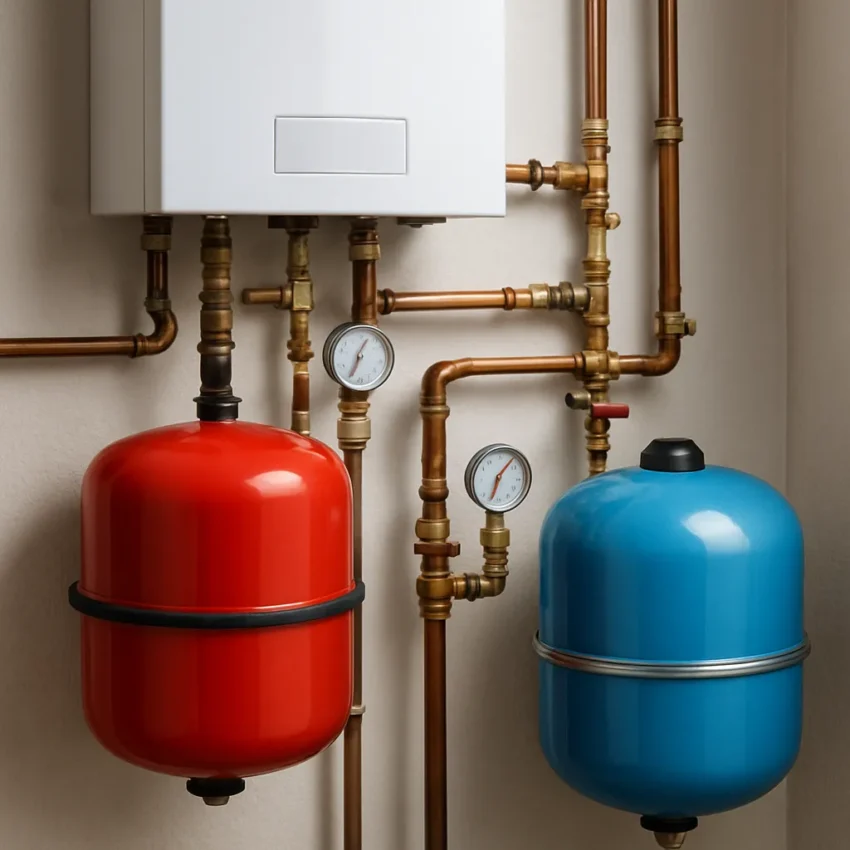

Naczynie przeponowe jest urządzeniem służącym do kompensacji zmian objętości cieczy w zamkniętej instalacji CO w wyniku jej podgrzewania i rozprężania. Składa się z metalowego zbiornika podzielonego elastyczną membraną (przeponą), która oddziela przestrzeń wypełnioną wodą od przestrzeni z gazem, najczęściej azotem.
- Funkcja amortyzacji ciśnienia: Podczas ogrzewania woda zwiększa swoją objętość, co powoduje wzrost ciśnienia. Membrana naczyń przeponowych przesuwa się, pochłaniając nadmiar cieczy i utrzymując stabilne ciśnienie w układzie.
- Zapobieganie uszkodzeniom: Bez naczynia przeponowego, zmiany objętości mogłyby doprowadzić do zwiększenia ciśnienia do poziomu przekraczającego wytrzymałość elementów instalacji.
- Wydłużenie trwałości systemu: Dynamiczne wyrównywanie ciśnienia zmniejsza zużycie pomp, zaworów oraz rur, co jest kluczowe z punktu widzenia efektywności ekonomicznej ogrzewania.
Naczynia przeponowe występują w dwóch podstawowych wersjach: jako naczynia do instalacji otwartych oraz zamkniętych. W instalacjach zamkniętych, które są dziś standardem, naczynie przeponowe jest niezbędne, gdyż system jest hermetycznie zamknięty i nie ma naturalnej możliwości wyrównywania ciśnienia z otoczeniem.
Optymalne ciśnienie i eksploatacja instalacji CO
Utrzymanie prawidłowego ciśnienia w instalacji CO ma fundamentalne znaczenie dla jej bezpieczeństwa i efektywności. W typowych domowych systemach centralnego ogrzewania ciśnienie na zimno powinno wynosić zwykle około 1,0 – 1,5 bara, co jest energetycznym kompromisem między stabilnością pracy a minimalizacją ryzyka wycieków i uszkodzeń.
Wahania ciśnienia w trakcie pracy systemu są naturalne, a ich zakres jest ściśle związany z właściwościami naczynia przeponowego. W momencie podgrzewania czynnika grzewczego ciśnienie wzrasta, ale dzięki odpowiednio dobranemu naczyniu przeponowemu, nadmiar objętości zostaje wyrównany bez skokowych zmian ciśnienia.
W praktyce, aby zapewnić poprawną pracę naczynia przeponowego, należy kontrolować:
- Ciśnienie wstępne w naczyniu: Powinno być dostosowane do ciśnienia w instalacji na zimno, zwykle około 0,2–0,3 bara poniżej tego poziomu.
- Szczelność membrany: Uszkodzona przepona straci zdolność oddzielania wody od gazu, co skutkuje utratą funkcji amortyzacji ciśnienia oraz możliwym przepełnieniem naczynia.
- Brak powietrza w instalacji: Powietrze obniża efektywność przenoszenia ciepła, a także generuje hałasy i powoduje korozję w elementach metalowych.
Regularne przeglądy oraz konserwacja systemu, w szczególności kontroli naczyń przeponowych i ciśnienia instalacji, pozwalają zapobiegać problemom i wydłużają żywotność instalacji grzewczej.
Podsumowanie
Znajomość praw hydrostatyki i roli naczyń przeponowych w domowej instalacji centralnego ogrzewania jest niezbędna dla użytkowników oraz projektantów instalacji. Utrzymanie właściwego ciśnienia oraz odpowiednie zarządzanie zmianami objętości cieczy gwarantują bezpieczeństwo, efektywność energetyczną oraz długą żywotność systemu technologicznego. W efekcie, inwestycja w solidne naczynia przeponowe oraz ich odpowiednia eksploatacja przynoszą realne korzyści finansowe i komfort użytkowania przez wiele sezonów grzewczych.
