Jakie są różnice między ciśnieniem względnym, bezwzględnym i manometrycznym to pytanie kluczowe w zrozumieniu podstaw hydrostatyki oraz zachowania się cieczy i gazów pod wpływem sił zewnętrznych. Pojęcia te, choć często używane zamiennie w potocznej mowie, posiadają istotne różnice techniczne i teoretyczne, które mają znaczenie w wielu dziedzinach, od inżynierii po fizykę. W niniejszym artykule przeanalizujemy te trzy typy ciśnień, ich definicje, sposoby pomiaru oraz zastosowania praktyczne.
Podstawy pojęcia ciśnienia w hydrostatyce
Ciśnienie jest jedną z fundamentalnych wielkości fizycznych w hydrostatyce – dziedzinie zajmującej się analizą zachowania się cieczy i gazów w spoczynku. Definiuje się je jako siłę działającą prostopadle na jednostkową powierzchnię. Wartość ciśnienia jest równa stosunkowi siły do powierzchni, na którą ta siła działa, i wyrażana jest najczęściej w paskalach (Pa).
Istotnym aspektem w pomiarach oraz teoretycznych rozważaniach jest wybór punktu odniesienia, względem którego definiujemy ciśnienie. To właśnie wyznacza przejście od pojęcia ciśnienia bezwzględnego do względnego i manometrycznego. W hydrostatyce często analizuje się ciśnienie wynikające z ciężaru słupa cieczy, a także wpływ zewnętrznych czynników, takich jak ciśnienie atmosferyczne.
Ciśnienie bezwzględne to całkowite ciśnienie mierzone względem próżni absolutnej, czyli stanu, w którym nie ma żadnych molekuł gazu czy cieczy. Ciśnienie względne (często nazywane także ciśnieniem manometrycznym) to ciśnienie odnoszone do ciśnienia atmosferycznego. Z kolei ciśnienie manometryczne to różnica między ciśnieniem bezwzględnym a ciśnieniem otoczenia, czyli atmosferycznym.
Ciśnienie bezwzględne: definicja i znaczenie
Ciśnienie bezwzględne (absolute pressure) jest to wartość ciśnienia mierzonego względem próżni idealnej. Innymi słowy, oznacza całkowite **ciśnienie** panujące w danym miejscu, uwzględniając ciśnienie atmosferyczne oraz ewentualne dodatkowe ciśnienia wynikające z obecności cieczy lub gazów.
W praktyce oznacza to, że nawet kiedy na zewnątrz nie wywieramy żadnej dodatkowej siły na płyn, to wciąż istnieje pewne ciśnienie wynikające z atmosfery. Wartość ciśnienia bezwzględnego nigdy nie może być ujemna, ponieważ próżnia absolutna to najniższy możliwy stan ciśnienia.
Ciśnienie bezwzględne jest szczególnie ważne w aplikacjach, gdzie precyzyjne określenie **warunków** ciśnieniowych jest kluczowe, na przykład w badaniach fizycznych, aerodynamice czy procesach technologicznych. W inżynierii chemicznej, czy lotnictwie, wykorzystuje się je do wyznaczania parametrów przepływu, prędkości dźwięku czy właściwego funkcjonowania urządzeń pomiarowych i kontrolnych.
Jak mierzymy ciśnienie bezwzględne? Wymaga ono stosowania sensorów wyposażonych w próżnię referencyjną, co pozwala na uzyskanie punktu odniesienia bez obecności powietrza. Przykłady takich przyrządów to manometry absolutne i niektóre rodzaje pirometrycznych czujników ciśnienia.
Ciśnienie względne i manometryczne – różnice i zastosowania
Ciśnienie względne (relative pressure) jest wielkością określającą różnicę między ciśnieniem bezwzględnym a ciśnieniem atmosferycznym. Najczęściej jest to to, co potocznie rozumiemy jako „ciśnienie” w układach hydraulicznych, pneumatycznych, czy w codziennym życiu – na przykład ciśnienie powietrza w oponach samochodowych lub ciśnienie w zbiorniku wodnym.
Ciśnienie manometryczne jest terminem używanym często jako synonim ciśnienia względnego, jednak nie zawsze jest identyczne. Definiuje się je jako różnicę między aktualnym ciśnieniem a ciśnieniem odniesienia, którym zwykle jest ciśnienie atmosferyczne. Symbolicznie można to zapisać jako:
- p_man = p_bezwzględne – p_atmosferyczne
Jeśli pomiar wykazuje wartość dodatnią, to ciśnienie w obszarze pomiaru jest wyższe niż atmosferyczne, a jeśli wartość jest ujemna (ciśnienie manometryczne jest ujemne), to w obszarze panuje podciśnienie względem atmosfery.
Pomiar ciśnienia względnego ma praktyczne znaczenie w monitorowaniu pracy różnych urządzeń, takich jak pompy, instalacje hydrauliczne, układy pneumatyczne, a także w meteorologii do określania zmian ciśnienia atmosferycznego. Manometry są znacznie prostsze, tańsze i powszechnie stosowane właśnie dlatego, że ich punkt odniesienia to powszechnie dostępne i łatwe do pomiaru ciśnienie atmosferyczne.

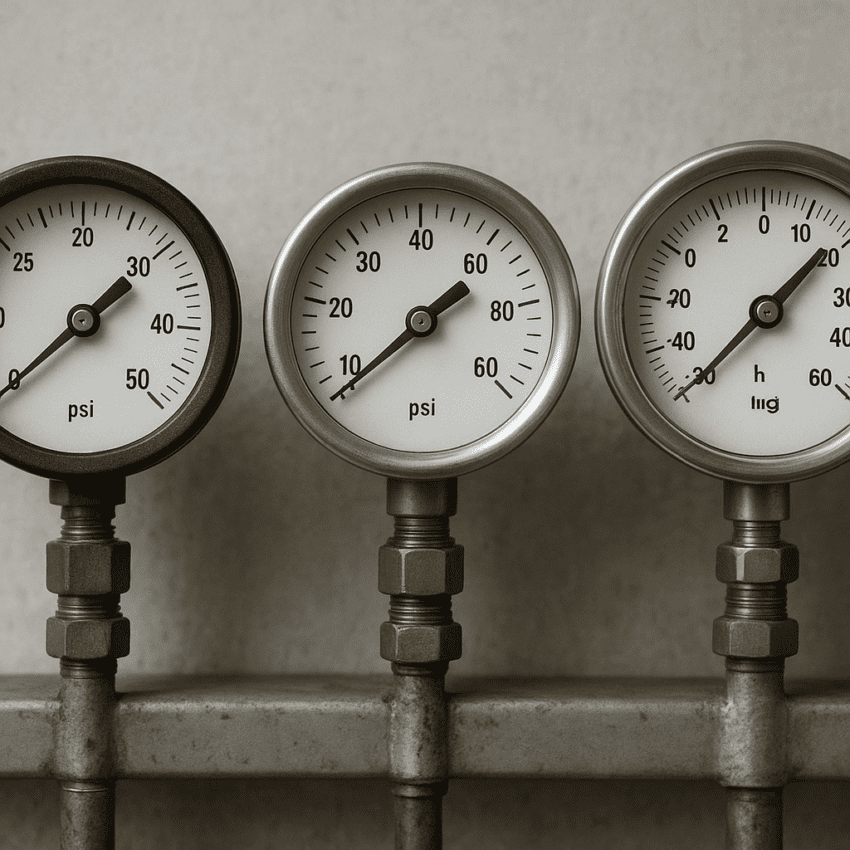

Są różne typy manometrów, wśród których najpopularniejsze to:
- Manometr sprężynowy – wykorzystujący sprężystą rurkę Bourdona.
- Manometr cieczowy – oparty na równowadze słupa cieczy (np. rtęci lub oleju).
- Manometr różnicowy – mierzący różnicę ciśnień między dwoma punktami.
Znajomość różnicy między ciśnieniem względnym a bezwzględnym jest także kluczowa przy interpretacji danych pomiarowych. Na przykład, gdy ciśnienie względne wynosi zero, oznacza to, że ciśnienie bezwzględne jest równe ciśnieniu atmosferycznemu.
Praktyczne konsekwencje i zastosowania rozróżnienia ciśnień
Zrozumienie różnic między ciśnieniem bezwzględnym, względnym i manometrycznym ma kluczowe znaczenie w wielu dziedzinach nauki i techniki. W hydrostatyce, **dzięki tym pojęciom możliwe jest dokładniejsze przewidywanie zjawisk zachodzących w cieczach i gazach oraz ich skuteczne wykorzystanie.
Przykłady zastosowań praktycznych:
- Systemy hydrauliczne i pneumatyczne – precyzyjne sterowanie wymaga monitorowania ciśnienia manometrycznego, aby zapewnić poprawne działanie pomp, zaworów czy siłowników.
- Przemysł farmaceutyczny i spożywczy – pomiary ciśnienia bezwzględnego są krytyczne przy produkcji sterylnej, gdzie ważne jest zachowanie właściwej atmosfery w komorach.
- Meteorologia – różnice ciśnienia atmosferycznego względem poziomu morza są wyrażane w ciśnieniu względnym i pozwalają prognozować pogody.
- Lotnictwo i astronautyka – kontrola ciśnienia bezwzględnego w kabinach, silnikach lub układach paliwowych umożliwia bezpieczeństwo i efektywność lotów.
- Badania naukowe – eksperymenty fizyczne dotyczące właściwości cieczy i gazów muszą uwzględniać precyzyjne pomiary ciśnienia bezwzględnego dla wiarygodnych wyników.
Oprócz aplikacji praktycznych, znajomość tych różnic wpływa także na właściwe konstruowanie urządzeń pomiarowych. Elementy takie jak czujniki ciśnienia muszą być kalibrowane zgodnie z tym, jaki rodzaj ciśnienia będą mierzyć. W przeciwnym razie istnieje ryzyko błędnej interpretacji sygnałów, co może prowadzić do awarii systemów lub niebezpiecznych sytuacji.
Podsumowując, choć pojęcia ciśnienia bezwzględnego, względnego i manometrycznego często stosowane są naprzemiennie, to jednak każdy z nich odnosi się do innych warunków fizycznych i ma odmienne zastosowania w teorii i praktyce hydrostatyki oraz techniki płynów.
