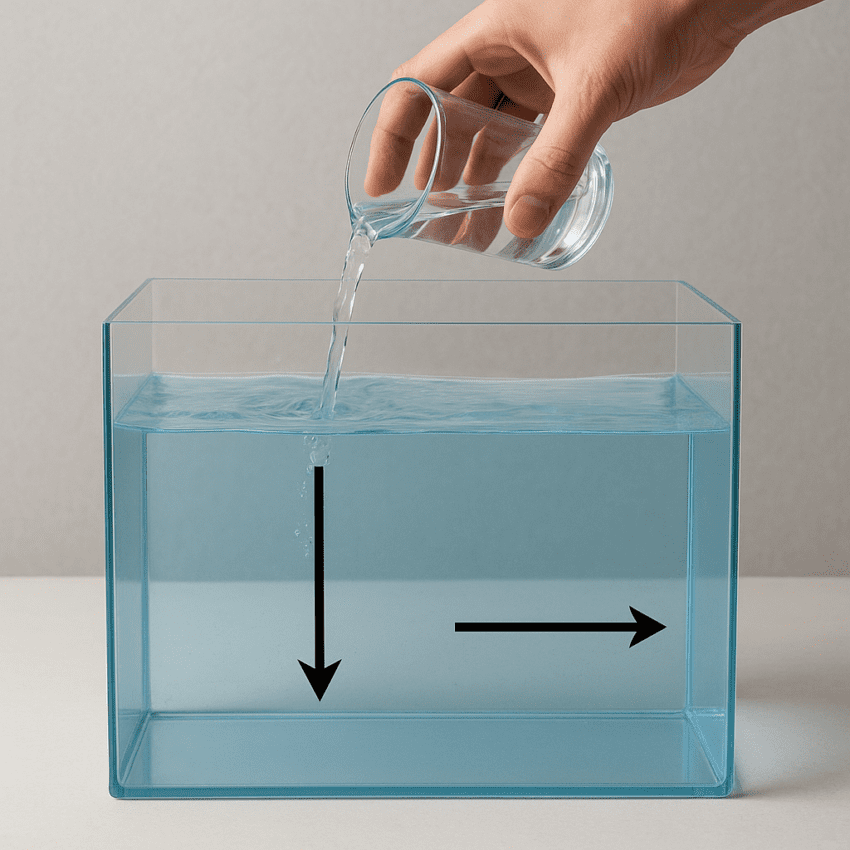

Jak obliczyć siłę nacisku cieczy na dno i ściany zbiornika to zagadnienie o fundamentalnym znaczeniu w dziedzinie hydrostatyki, która stanowi gałąź fizyki zajmującą się badaniem właściwości cieczy w spoczynku oraz sił, jakie te ciecze wywierają na otaczające je powierzchnie. Wiedza ta jest niezbędna w wielu dziedzinach inżynierii, takich jak budowa zbiorników wodnych, fundamentów pod wodę czy konstrukcji hydrotechnicznych, gdzie prawidłowe określenie nacisku cieczy gwarantuje bezpieczeństwo i trwałość konstrukcji.
Podstawy teorii nacisku cieczy
Aby zrozumieć, jak obliczyć siłę nacisku cieczy na dno i ściany zbiornika, należy najpierw poznać podstawowe zasady hydrostatyki. Ciecz w spoczynku wywiera na powierzchnie zbiornika nacisk, który wynika z jej **ciężaru** oraz **gęstości**. Podstawową wielkością fizyczną opisującą ten nacisk jest **ciśnienie hydrostatyczne**.
Ciśnienie hydrostatyczne w danym punkcie cieczy definiuje się jako siłę działającą na jednostkę powierzchni i jest ono wyrażane wzorem:
p = ρgh
gdzie:
- p – ciśnienie hydrostatyczne (Pa),
- ρ – gęstość cieczy (kg/m³),
- g – przyspieszenie ziemskie (~9,81 m/s²),
- h – głębokość punktu pomiaru pod powierzchnią cieczy (m).
Warto zauważyć, że ciśnienie to rośnie liniowo wraz z głębokością, co oznacza, że w najniższych punktach zbiornika nacisk jest najwyższy. Jeśli ciśnienie na jakimś poziomie jest znane, można wyznaczyć siłę nacisku działającą na daną powierzchnię, mnożąc ciśnienie przez pole tej powierzchni.
Obliczenie siły nacisku cieczy na dno zbiornika
Najprostszy przypadek dotyczy obliczenia siły nacisku cieczy na dno zbiornika. Dno to powierzchnia pozioma, na którą działa nacisk ze strony cieczy znajdującej się powyżej. Ponieważ ciśnienie hydrostatyczne rośnie liniowo z głębokością, a dno znajduje się na maksymalnej głębokości, nacisk na dno jest największy i równy:
p_dno = ρgh
gdzie h to całkowita wysokość słupa cieczy. Wiedząc, że wszystko na dno działa równomiernie, ponieważ jest to powierzchnia pozioma, siłę nacisku F na dno zbiornika możemy wyrazić wzorem:
F = p_dno × A = ρghA
gdzie A oznacza powierzchnię dna zbiornika.
Na przykład, jeżeli mamy zbiornik o dnie o powierzchni 10 m² i w nim znajduje się woda o gęstości 1000 kg/m³, a wysokość słupa wody wynosi 5 m, to siła nacisku na dno wyniesie:
F = 1000 × 9,81 × 5 × 10 = 490 500 N
Jest to równowartość około 490,5 kN (kiloniutonów). Ta wartość siły oddziałującej na dno jest bardzo istotna podczas projektowania konstrukcji, aby uniknąć uszkodzeń czy przecieków.
Siła nacisku na pionowe ściany zbiornika
Obliczenia siły nacisku cieczy na pionowe ściany zbiornika są bardziej skomplikowane ze względu na fakt, że ciśnienie hydrostatyczne zmienia się wzdłuż wysokości tych ścian. W przeciwieństwie do dna, gdzie ciśnienie jest jednakowe na całej powierzchni, tutaj ciśnienie rośnie liniowo od wartości zerowej na powierzchni cieczy (h=0) do wartości maksymalnej na dnie (h = H).
Aby wyznaczyć całkowitą siłę działającą na pionową ścianę zbiornika, należy zastosować całkowanie ciśnienia po powierzchni ściany. Rozważmy ścianę o wysokości H i szerokości b. Ciśnienie w dowolnym punkcie na wysokości h wynosi p = ρgh, a siła na cienki pasek ściany o wysokości dh w tym miejscu to:
dF = p × dA = ρgh × b dh
Zatem całkowita siła to całka od h = 0 do h = H:
F = ∫0^H ρgh b dh = ρgb ∫0^H h dh = ρgb × (H²/2) = (1/2) ρ g b H²
Siła ta działa prostopadle do ściany i skierowana jest od cieczy na ścianę. Ponieważ ciśnienie jest rozłożone liniowo, punkt przyłożenia siły, zwany środkiem nacisku, znajduje się poniżej środka geometrystycznego ściany, na wysokości:
h_s = (2/3) H
Licząc od powierzchni cieczy. Oznacza to, że największy nacisk działa bliżej dna ściany, co ma istotne znaczenie przy projektowaniu elementów konstrukcyjnych, które muszą wytrzymać momenty wyginające powstające wskutek nierównomiernego rozkładu siły.
Zastosowanie obliczeń siły nacisku w praktyce inżynierskiej
Obliczenia siły nacisku cieczy na dno i ściany zbiornika mają szerokie zastosowanie w inżynierii wodnej i budownictwie. Poniżej przedstawiono kilka najważniejszych obszarów, gdzie ta wiedza jest niezbędna:
- Projektowanie zbiorników i basenów – konstrukcje te muszą być wytrzymałe na nacisk wody, aby zapobiec powstawaniu pęknięć lub przecieków.
- Budowa tam i zapór – poprawne określenie sił działających na ściany i dno tam zapobiega katastrofom hydraulicznym i awariom konstrukcji.
- Hydrotermostaty i urządzenia ciśnieniowe – w tych urządzeniach ważne jest precyzyjne określenie sił i ciśnień, by zabezpieczyć instalację przed rozerwaniem lub odkształceniem.
- Analiza fundamentów pod wodą – fundamenty konstrukcji umieszczone pod powierzchnią wody muszą być zaprojektowane tak, by wytrzymać dodatkowe obciążenia wynikające z nacisku wody i zapobiec jego przemieszczaniu.
Inżynierowie często wykorzystują powyższe wzory i zasady podczas przygotowywania kalkulacji obciążeń, które następnie są podstawą doboru materiałów oraz grubości elementów konstrukcyjnych. Należy także pamiętać o wpływie innego rodzaju cieczy, temperatury czy obecności stałych zanieczyszczeń, które mogą zmieniać właściwości fizyczne i tym samym modyfikować wywierany nacisk.
Podsumowanie
Obliczanie siły nacisku cieczy na dno i ściany zbiornika jest kluczowym aspektem w dziedzinie hydrostatyki, niezbędnym do prawidłowego projektowania różnorodnych konstrukcji kontaktujących się z cieczami. Znajomość podstawowych zależności, takich jak zależność ciśnienia hydrostatycznego od głębokości, oraz umiejętność stosowania wzorów na siłę nacisku na powierzchnie poziome i pionowe pozwala na precyzyjne przewidywanie oddziaływania cieczy. Dzięki temu inżynierowie mogą efektywnie projektować zbiorniki, fundamenty oraz inne konstrukcje, zapewniając ich trwałość i bezpieczeństwo użytkowania.
