Jak działa zbiornik wyrównawczy – stabilizacja ciśnienia w systemach wodnych to temat kluczowy dla zrozumienia mechanizmów odpowiedzialnych za skuteczne i bezpieczne funkcjonowanie instalacji wodociągowych, centralnego ogrzewania czy systemów przeciwpożarowych. Pojęcie zbiornika wyrównawczego jest ściśle związane z zagadnieniami hydrostatyki oraz dynamiki cieczy, a jego prawidłowa praca wpływa na optymalizację ciśnienia i redukcję ryzyka uszkodzeń instalacji.
Zasady działania zbiornika wyrównawczego w oparciu o hydrostatykę

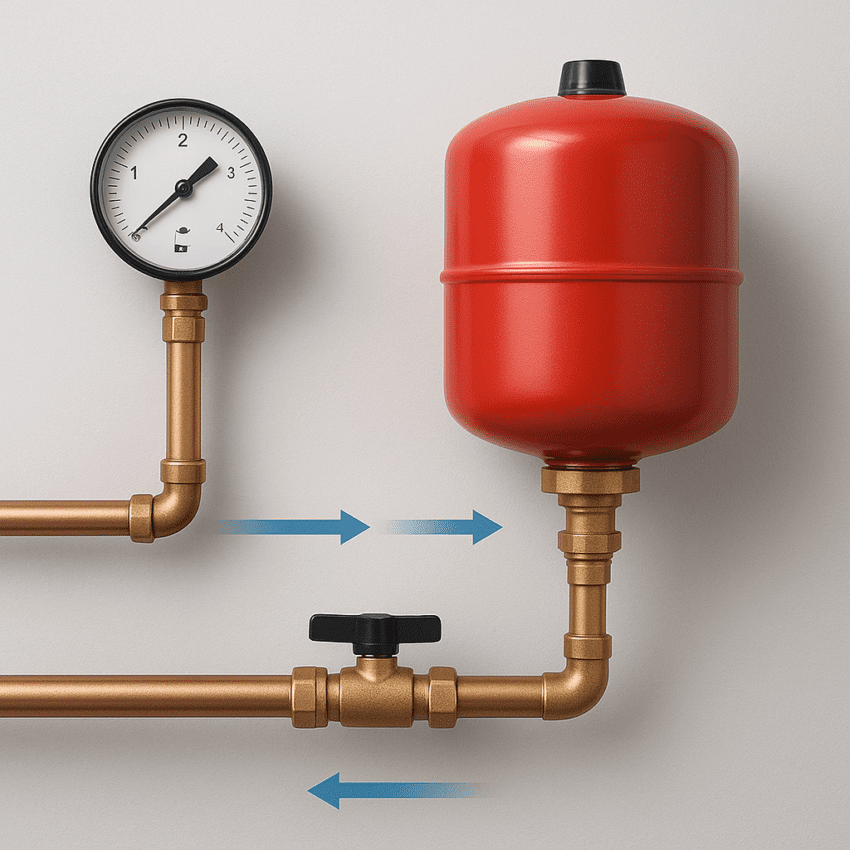

Zbiornik wyrównawczy, nazywany także zbiornikiem przeponowym lub membranowym, jest elementem instalacji wodnych mającym za zadanie stabilizację ciśnienia cieczy w systemie. Dzięki wykorzystaniu podstawowych zasad **hydrostatyki**, zbiornik absorbuje nadmiar cieczy powstały wskutek zmian termicznych lub hydrauliczych, zapobiegając gwałtownym wzrostom lub spadkom ciśnienia.
Podstawą działania jest prawo Pascala, mówiące, że ciśnienie wywierane na ciecz jest przekazywane równomiernie we wszystkich kierunkach. W zbiorniku wyrównawczym znajduje się przegroda – membrana lub elastyczna przepona, oddzielająca część wypełnioną cieczą od przestrzeni gazowej (zwykle powietrza lub azotu). Ciśnienie powietrza jest utrzymywane na odpowiednim poziomie, przeciwdziałając nadmiernemu wzrostowi ciśnienia w części wodnej zbiornika.
Mechanizm ten pozwala na kompensację objętości cieczy, która ulega rozszerzeniu podczas wzrostu temperatury lub w wyniku pracy pomp w systemie. Właściwa interpretacja sił hydrostatycznych i stosowanie właściwego ciśnienia w przestrzeni gazowej umożliwia skuteczne amortyzowanie zmian ciśnienia, co chroni elementy instalacji przed uszkodzeniem, a także wydłuża ich żywotność.
Rola zbiorników wyrównawczych w stabilizacji ciśnienia – zastosowania praktyczne
Stabilizacja ciśnienia w systemach wodnych to jeden z najważniejszych aspektów projektowania instalacji hydraulicznych. Zbiorniki wyrównawcze znajdują szerokie zastosowanie w różnych systemach, przede wszystkim w:
- centralnym ogrzewaniu,
- wodom chłodzących i grzewczych,
- w systemach zaopatrzenia w wodę użytkową,
- w instalacjach przeciwpożarowych,
- w systemach solarnych oraz pompach ciepła.
W centralnym ogrzewaniu, gdzie woda podgrzewana jest w kotłach, dochodzi do zmiany objętości cieczy w wyniku jej rozszerzalności termicznej. Bez zbiornika wyrównawczego ciśnienie w instalacji może wzrosnąć do niebezpiecznego poziomu, powodując awarie zaworów bezpieczeństwa lub pęknięcia rur. Zbiornik wyrównawczy działa jak bufor, przyjmując nadmiar cieczy i oddając ją z powrotem do systemu w chwili spadku ciśnienia.
W instalacjach wodociągowych zbiorniki te zapobiegają tzw. zjawisku uderzeń hydraulicznych, które powstają podczas nagłego zatrzymania przepływu wody. Wstrząsy ciśnieniowe mogą uszkodzić sieć, a zastosowanie zbiornika wyrównawczego pozwala je złagodzić, stabilizując warunki pracy systemu.
Dodatkowo, zbiorniki pełnią funkcję kompensatorów objętościowych, co jest szczególnie istotne w systemach z pompami ciepła i solarnych, gdzie charakter pracy instalacji powoduje dynamiczne zmiany parametrów cieczy.
Właściwości konstrukcyjne i dobór zbiorników wyrównawczych
Wybór właściwego zbiornika wyrównawczego wymaga znajomości kilku podstawowych parametrów technicznych, takich jak: maksymalne ciśnienie robocze, pojemność, rodzaj membrany oraz temperatura pracy. Ważne jest, by zbiornik był odpowiednio dopasowany do wielkości i charakterystyki instalacji.
Pojemność zbiornika wyrównawczego powinna być dobrana stosownie do objętości cieczy zmieniającej swoją objętość w trakcie pracy instalacji. Za mały zbiornik nie spełni swojej funkcji, prowadząc do zwiększenia ryzyka utworzenia się nadciśnienia, natomiast zbiornik zbyt duży może powodować nadmierne straty miejsca i kosztów inwestycyjnych.
Membrana pełni tu kluczową rolę – jest materiałem elastycznym, który musi być odporny na działanie wody oraz czynników chemicznych obecnych w instalacji. Najczęściej wykonuje się je z kauczuku butylowego lub EPDM, które wykazują wysoką wytrzymałość i trwałość.
Ciśnienie gazowe w przestrzeni nad membraną jest regulowane i powinno być ustawione nieco poniżej ciśnienia statycznego systemu, co umożliwia efektywne pochłanianie zmian ciśnienia. Nieprawidłowe wyregulowanie ciśnienia powietrza może skutkować nieprawidłowym funkcjonowaniem zbiornika i narażać instalację na awarie.
Dodatkowo, montaż zbiornika wyrównawczego wymaga uwagi pod kątem jego lokalizacji – powinien być umieszczony w miejscu łatwo dostępnym, dobrze zabezpieczonym przed wpływami atmosferycznymi oraz odpowiednio podłączonym do instalacji, tak aby zapewnić właściwą cyrkulację cieczy.
Podsumowując, zbiornik wyrównawczy jest niezastąpionym elementem systemów wodnych, wykorzystującym podstawowe zasady hydrostatyki i dynamiki cieczy do utrzymania stabilnych warunków ciśnieniowych. Jego poprawne działanie wpływa zarówno na trwałość instalacji, jak i bezpieczeństwo użytkowników. Znajomość zasad jego działania oraz właściwy dobór pozwalają na skuteczną ochronę systemów wodnych przed niekorzystnymi zmianami parametrów pracy.
